CA6140车床专用操作手柄结构件

　　在普通卧式车床的操作体系里，这类结构件承担着操作力传导与档位切换的核心作用，日常加工过程中，操作人员通过扳动该部件完成进给量调整、主轴转速切换或者走刀离合的操作，是车床操控系统里和操作人员直接交互频次最高的零件之一。从实际使用场景来看，CA6140作为应用范围极广的普通卧式车床，广泛分布在各类机械加工车间、职业院校实训场地、设备维修站点，这类操作件的损耗率相对较高，长期频繁扳动、误操作撞击或者设备老化都可能导致原有部件出现断裂、形变，直接影响设备的正常操作，因此对该零件的结构还原与尺寸匹配度有较高要求。

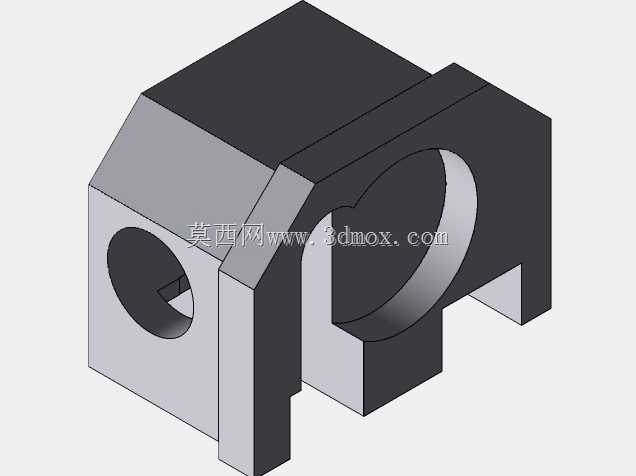

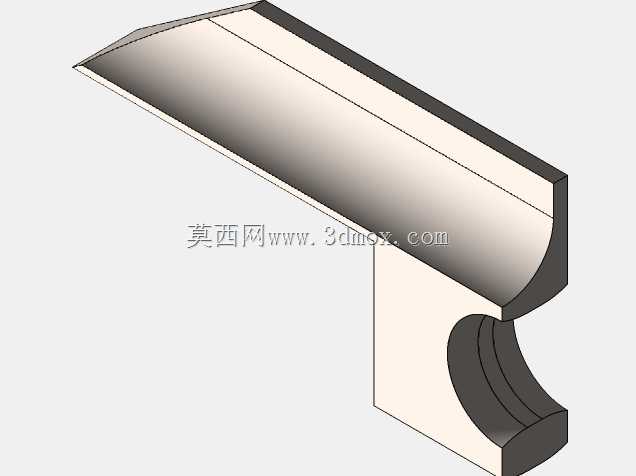

　　从功能特性上分析，该零件采用一体化弯折结构，长柄段贴合人手握持施力的弧度设计，表面做了顺滑过渡处理，避免操作时硌手，下部的半圆卡槽结构是核心安装定位部位，卡槽的弧度与车床操作轴的外径完全匹配，安装后可以通过侧面的紧定螺钉完成轴向与周向固定，扳动时不会出现打滑、空程的问题。长柄段的长度经过力学优化，操作人员施加较小的力就可以带动操作轴转动完成档位切换，符合人机工程学的施力角度，长时间操作也不会产生明显的手部疲劳。零件的弯折角度经过实际装车验证，扳动到各个档位时，柄部不会和车床周边的防护罩、其他操作手柄产生干涉，操作行程完全覆盖对应档位的转动角度需求。

　　设计思路上，该零件完全遵循CA6140车床原厂操作件的尺寸链要求，建模过程中优先保证安装配合面的尺寸精度，下部卡槽的同轴度、卡槽端面与柄部中心线的垂直度都按照机械加工IT7级精度设定，确保加工后可以直接替换原有损坏件，不需要二次修配。柄部的截面采用渐变设计，靠近安装位的位置截面厚度更大，提升根部的抗扭强度，避免大力扳动时从根部断裂，柄部末端做了斜切收边处理，既减少了零件整体重量，也避免边角剐蹭操作人员的工作服。建模时对所有棱边都做了R0.5的圆角处理，消除应力集中点，提升零件的抗疲劳寿命，同时也避免加工后锐边划手。

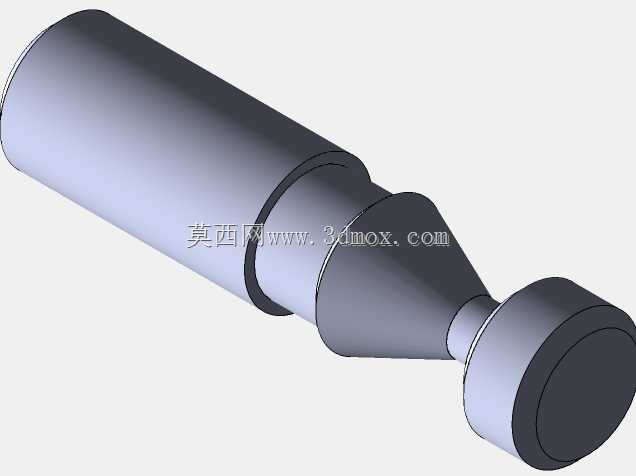

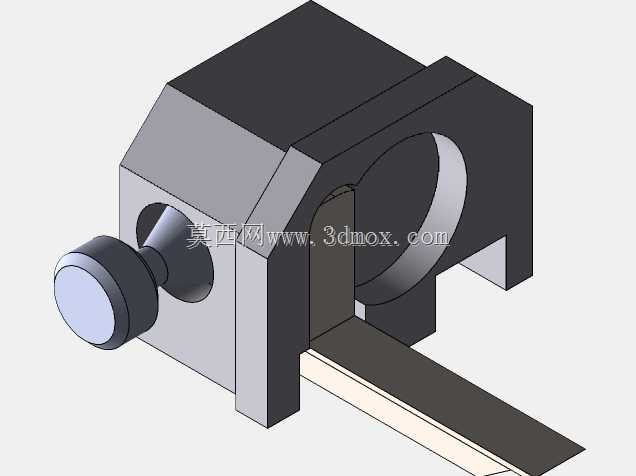

　　从安装边界来看，该零件安装在CA6140车床的进给箱外侧操作轴上，安装后柄部自然下垂时距离车床床身表面的间隙为12mm，扳动到最大行程位置时，柄部末端距离相邻操作手柄的最小间隙为8mm，不会出现操作干涉。卡槽的内径与操作轴的配合采用H7/k6的过渡配合，安装时可以轻松敲入，紧定螺钉孔的位置与原厂件完全一致，对准操作轴上的定位凹坑后拧紧紧定螺钉即可完成固定，不需要额外打孔或者修磨。零件整体采用45号钢材质加工即可满足使用强度要求，表面做发黑处理提升防锈能力，日常使用中只需要定期在卡槽配合位置涂抹少量润滑脂，就可以保证长期操作顺畅，不会出现卡滞问题。对于设备维修人员或者机床改造从业者来说，该结构的三维模型可以直接用于零件的数控加工编程，也可以作为车床操作机构改造的参考基础，根据实际使用需求调整柄部长度或者弯折角度，适配不同的操作习惯。
