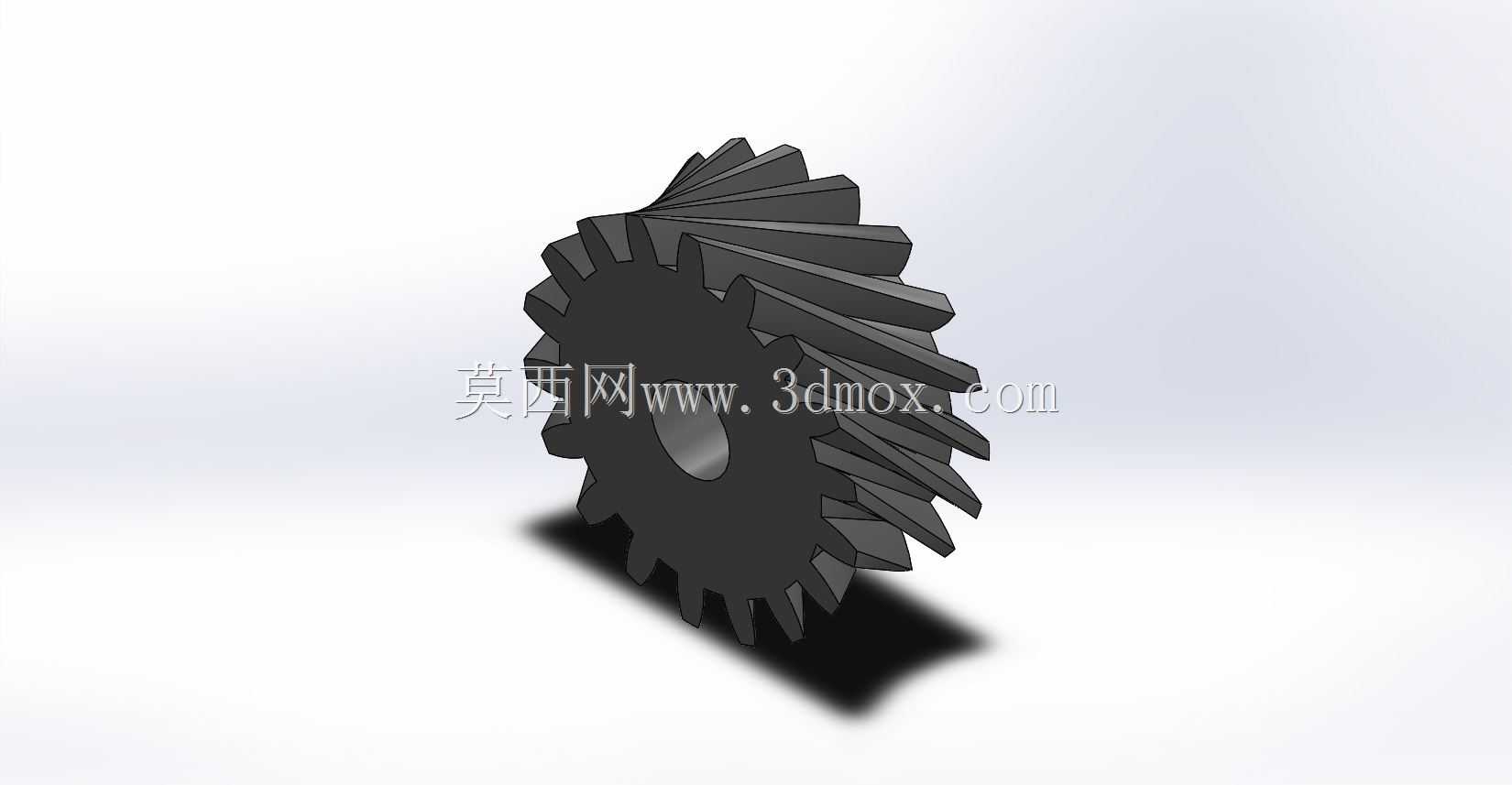

CA6140车床用斜齿排挡齿轮结构设计

　　在普通卧式车床的主轴箱传动链中，排挡斜齿轮是承担转速切换、扭矩传递的核心执行零件，直接决定车床主轴的转速档位切换平顺性与重载切削下的传动稳定性。这款斜齿轮的设计完全匹配CA6140系列卧式车床的主轴箱安装空间，在建模阶段就充分考虑了实际装配时的轴向窜动余量、啮合侧隙控制要求，避免装配后出现打齿、换挡卡滞的问题。

　　从功能特性来看，斜齿轮相比直齿轮拥有更大的啮合重合度，传动过程中轮齿是逐步进入啮合、逐步退出啮合，不会出现直齿轮传动的瞬时冲击，在车床进行大切深端面车削、螺纹切削这类对传动平稳性要求高的工况下，能有效降低主轴箱的运行噪音，减少齿面的接触应力集中，延长齿轮的实际使用寿命。设计时齿向倾斜角度经过反复校核，既保证足够的啮合重合度，又不会因为螺旋角过大导致轴向力超出配套推力轴承的承载阈值，平衡了传动平稳性与轴向载荷的矛盾。

　　建模过程中，齿廓曲线采用标准渐开线生成，严格控制齿顶高系数、顶隙系数符合通用机床齿轮的设计规范，齿根部分做了标准圆角过渡，避免应力集中导致的轮齿断裂风险。齿轮中心的安装孔按照车床轴的配合公差设计，预留了键槽安装位置，保证与传动轴的周向固定可靠，不会在重载传动时出现滚键问题。齿轮的轴向尺寸严格匹配主轴箱内相邻换挡齿轮的安装间距，换挡时齿轮沿轴向滑移的行程经过精准计算，既能保证全齿宽完全啮合传递额定扭矩，又不会在换挡到位后与相邻档位的齿轮发生干涉摩擦。

　　在实际机床应用场景中，这类排挡斜齿轮长期处于变速滑移、带载啮合的工作状态，建模时特意对齿端做了倒角修形处理，让换挡时轮齿更容易滑入啮合位置，减少换挡时的顶齿现象，操作工人扳动变速手柄时的阻力更均匀，不会出现挡位卡滞、挂挡打齿的问题。齿面的建模精度控制在合理范围，既保证啮合时的接触面积足够，不会出现偏载导致的局部齿面过早磨损，又不会因为过高的精度要求提升不必要的加工成本，适配普通机床齿轮的加工工艺能力。

　　从安装边界来看，齿轮的最大外径严格控制在主轴箱内腔的避让空间内，齿轮旋转时不会与箱体内壁、润滑油路、其他操纵机构零件发生干涉，齿轮的轮毂长度匹配轴上的安装位置，轴向固定用的卡环槽位置也在建模时同步预留，装配时不需要额外进行二次修配，完全符合机床原厂零件的互换性要求，不管是新机床装配还是旧机床维修替换，都可以直接安装使用。设计时还考虑了齿轮的润滑条件，轮齿之间的间隙足够让主轴箱内的润滑油顺利进入啮合面，形成稳定的油膜，减少齿面的干摩擦磨损，即使在车床长期连续运转的工况下，也能保持稳定的传动状态。
