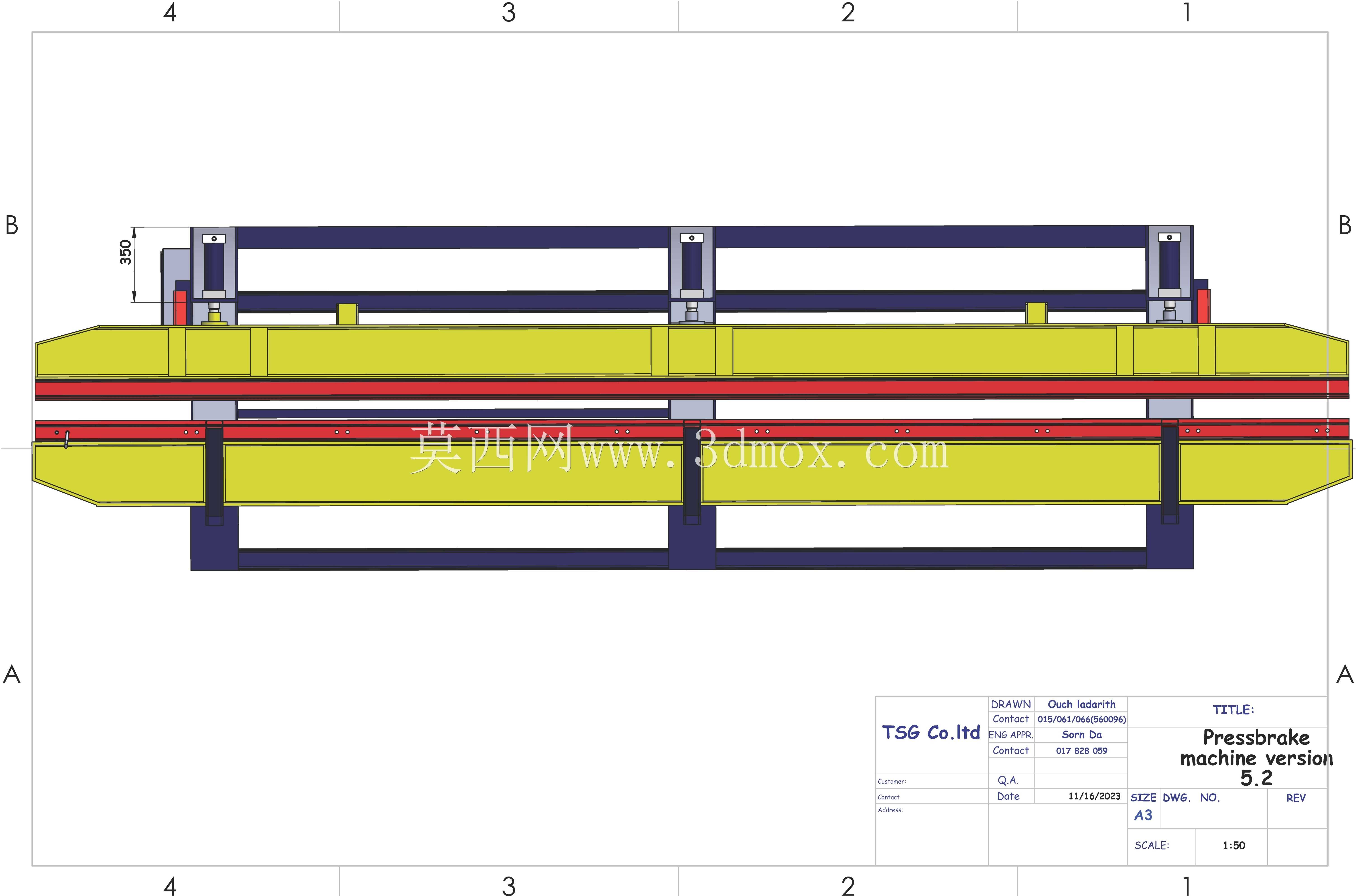

六米长幅薄材压折钢轨式压刀结构

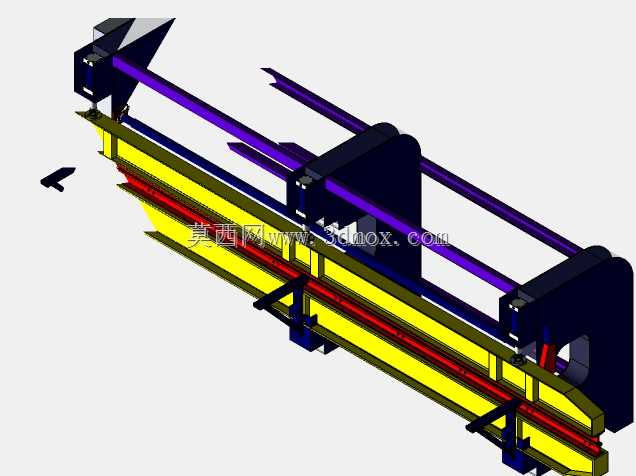

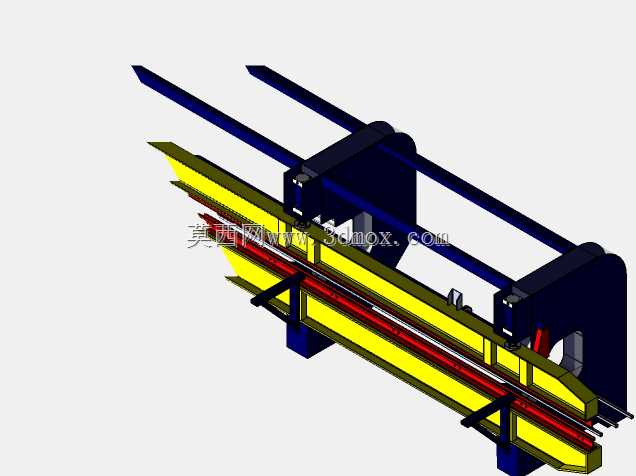

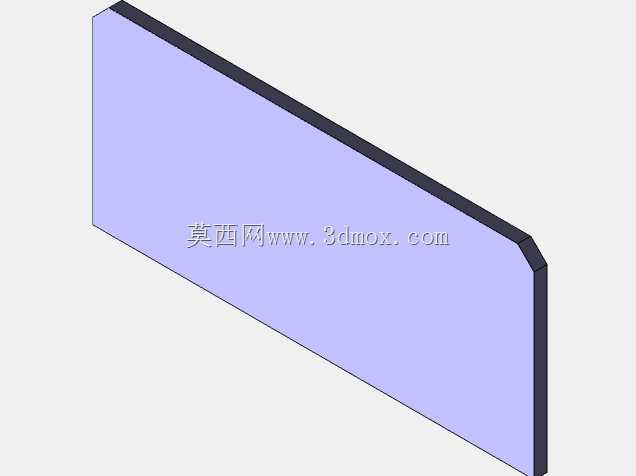

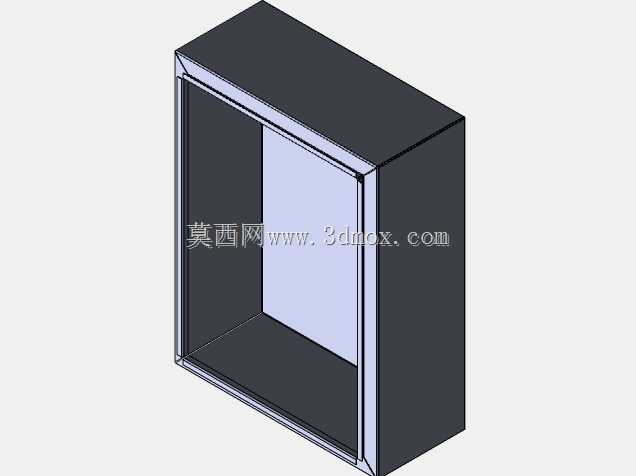

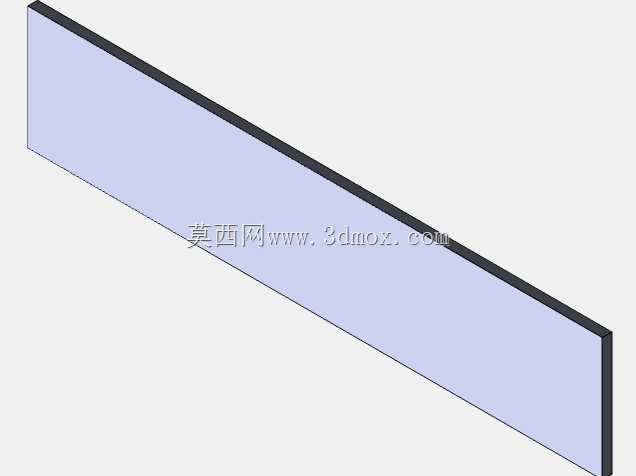

　　在钣金加工、型材预制的车间产线场景里，长幅薄材的连续压折作业一直是普通小型压型设备难以覆盖的工况，尤其是单段长度达到六米级的薄钢板、彩钢板、轻质合金片材，分段压折很容易出现接刀痕、压型角度偏差、直线度超差的问题，这套钢轨式长幅压折刀结构，正是针对这类大跨度薄材压型需求设计的专用压型执行部件。从实际作业用途来看，这套压刀组件直接配套长幅压型设备的动梁、定梁安装位，替代传统分段拼接的短压刀，能够一次性完成整段六米长度范围内薄材的压折成型，作业过程中不需要多次移位对位，既能够提升长幅板材的压型效率，也能从结构上避免分段压接带来的型面错位问题，适配的加工对象为最大厚度2mm的各类金属片材，常见应用场景包括大型风管板材预制、彩钢围护板压型、

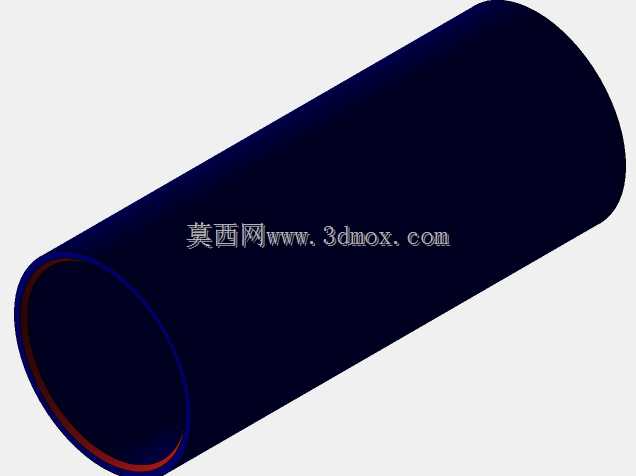

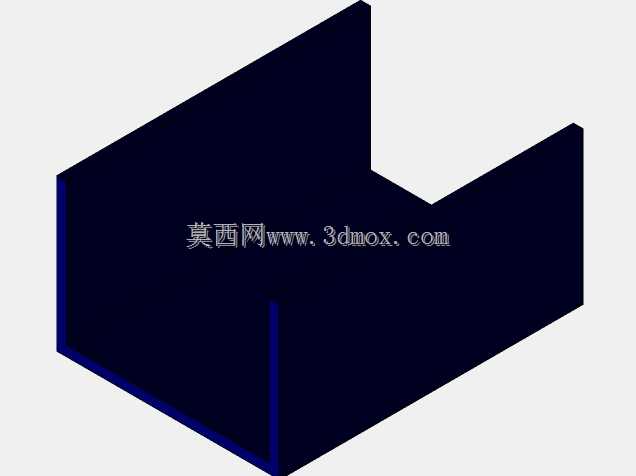

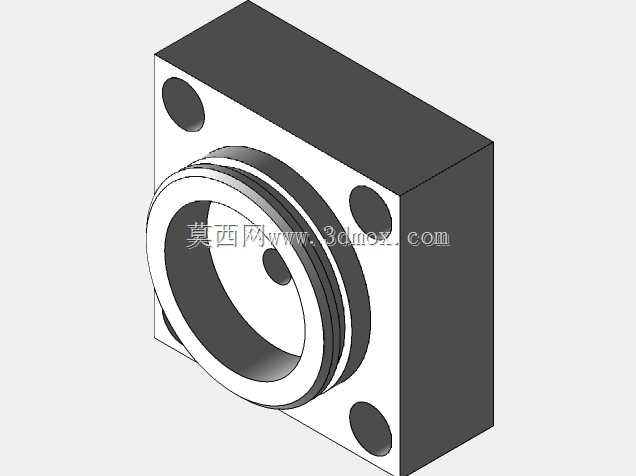

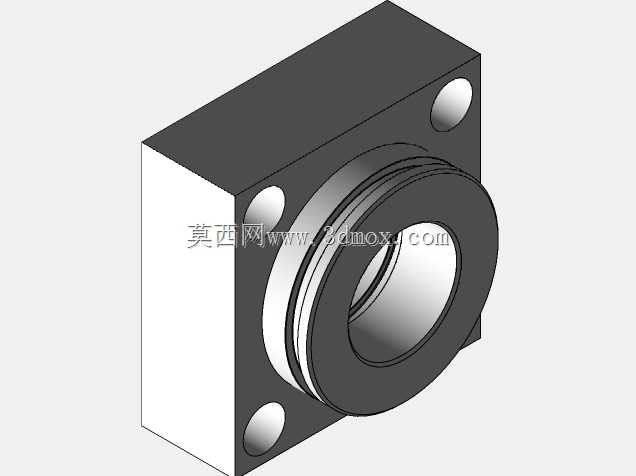

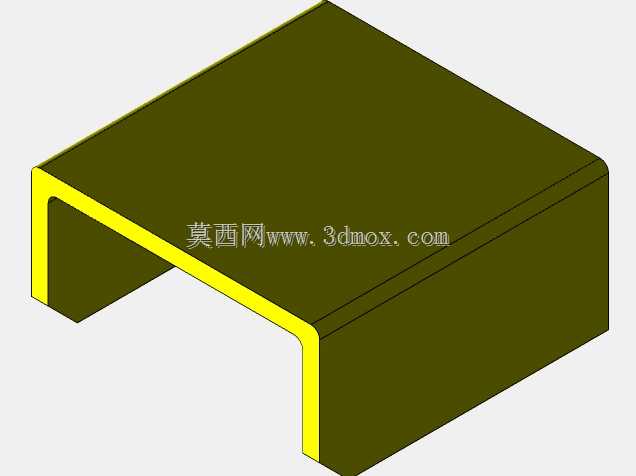

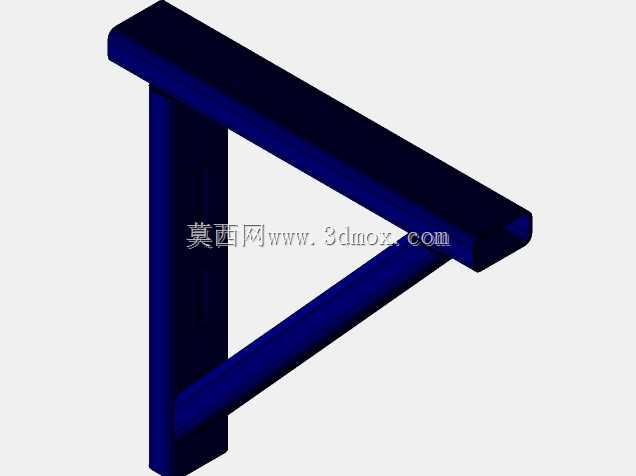

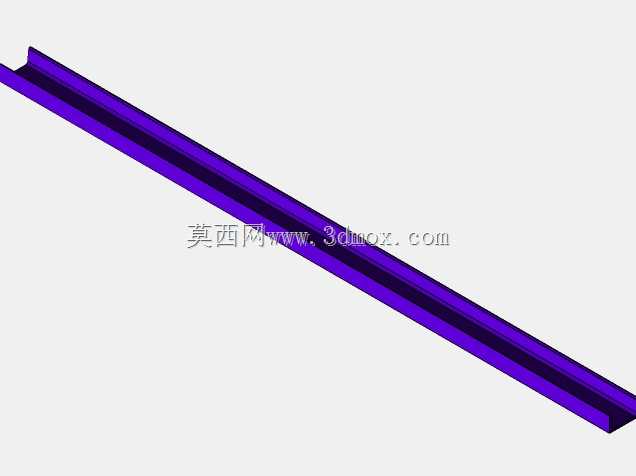

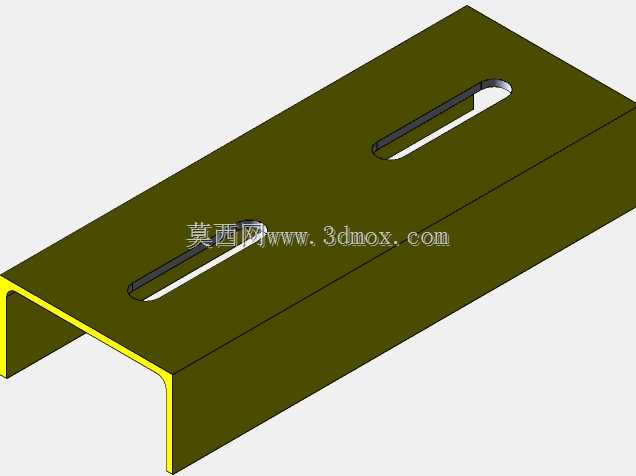

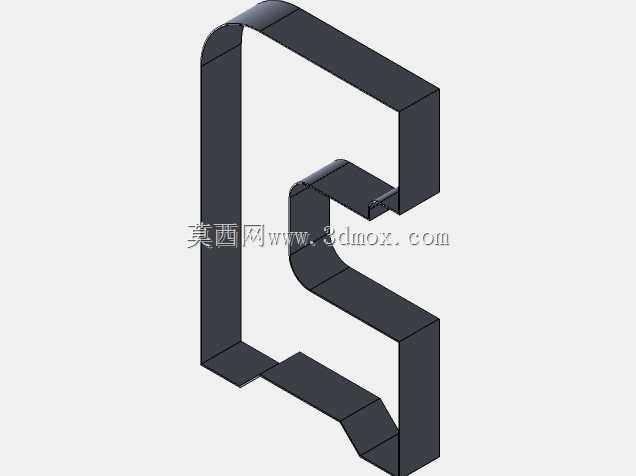

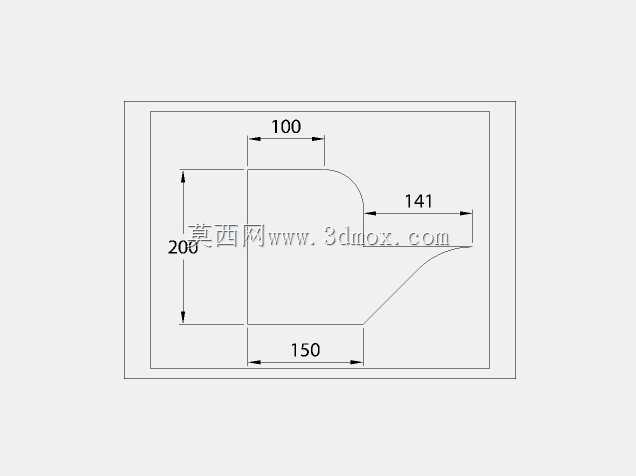

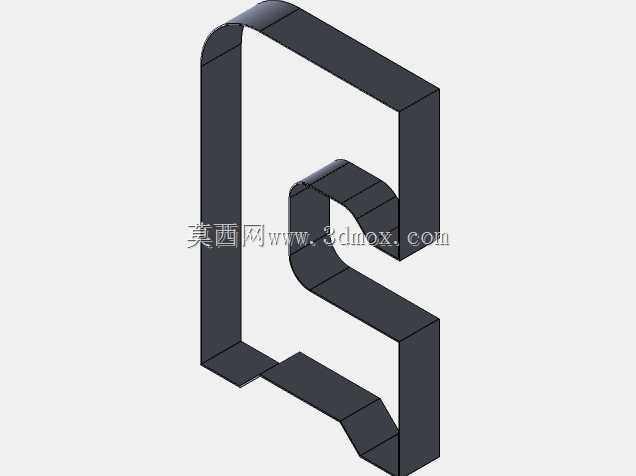

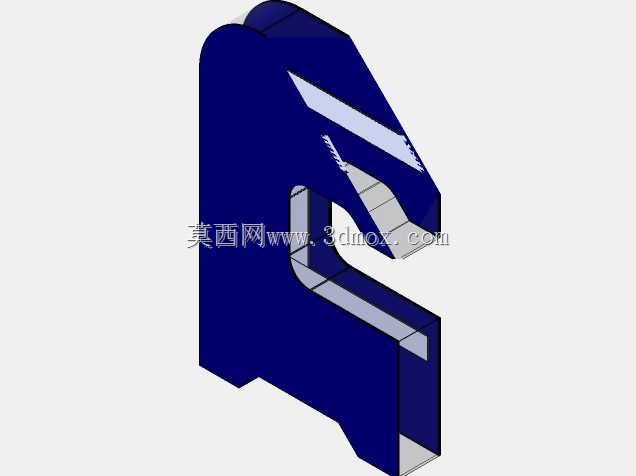

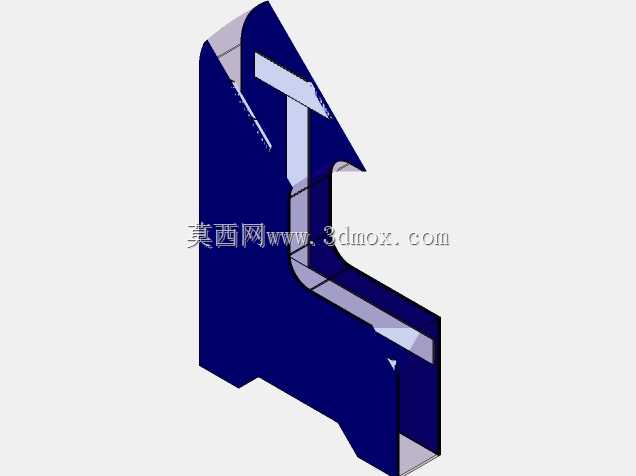

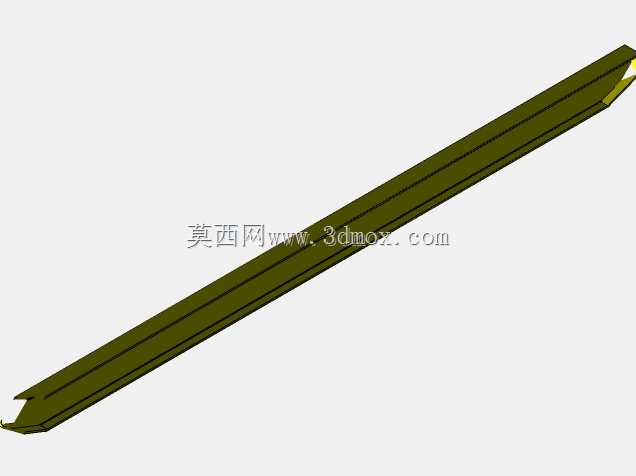

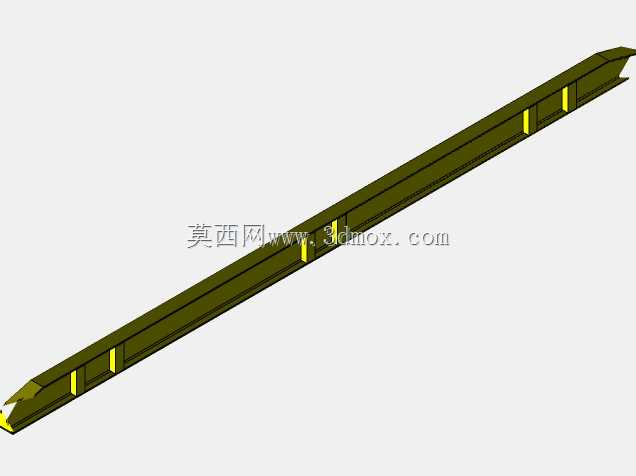

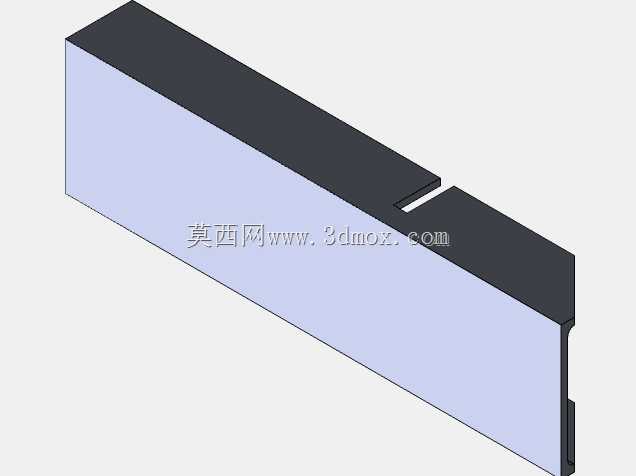

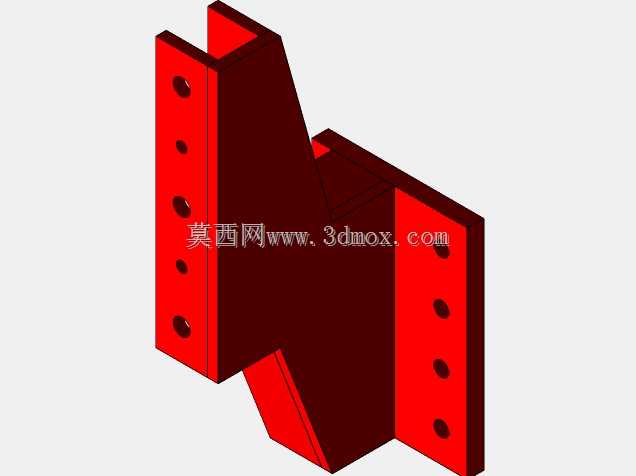

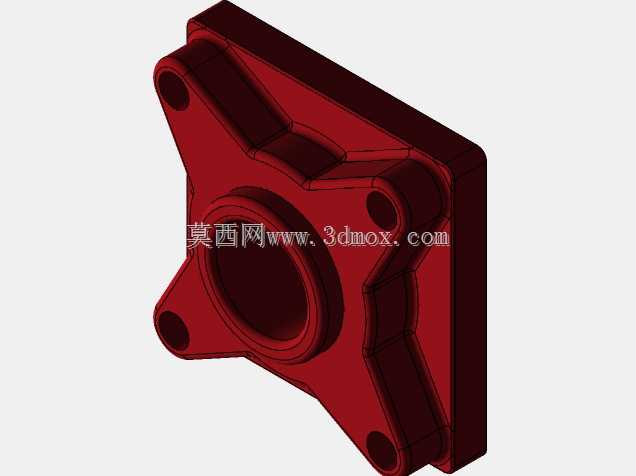

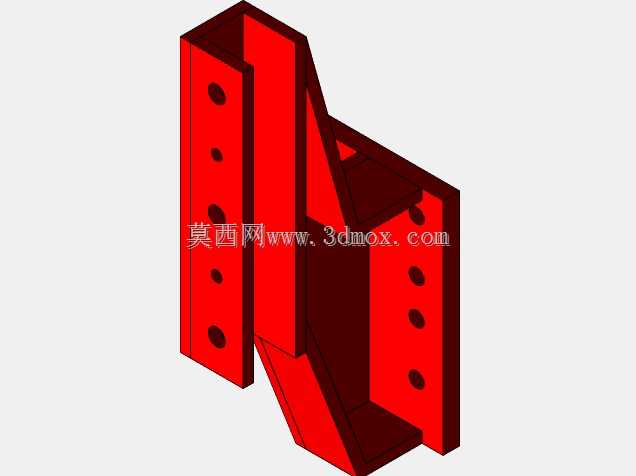

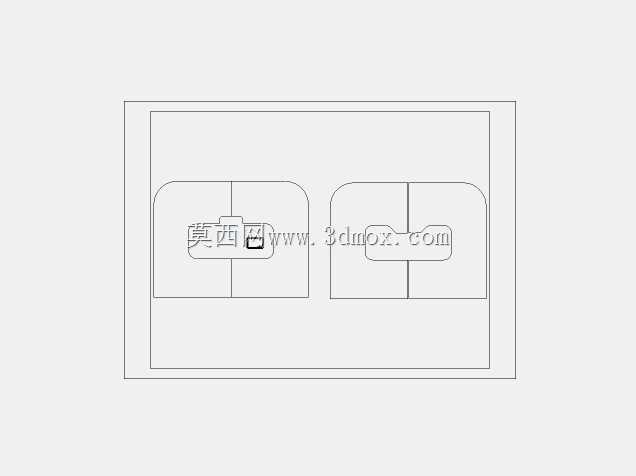

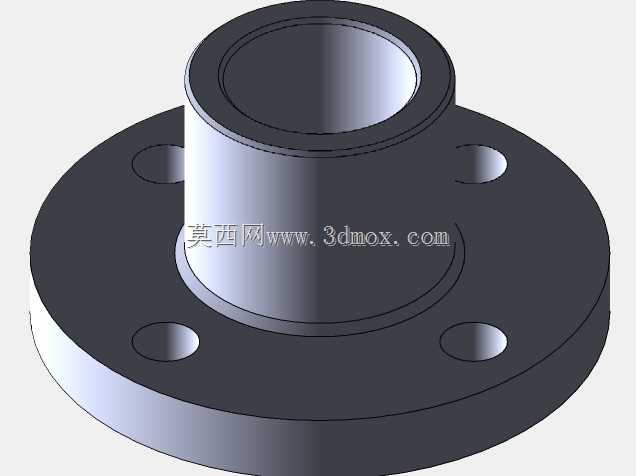

　　长幅装饰金属条折弯、仓储货架长侧板压边等工序。从功能特性上看，这套压刀采用了多组均匀分布的导向限位单元，沿着六米的长度方向等距布置，每个导向单元都配备了独立的竖向导向结构与间隙调整垫块，能够保证整段压刀在下行施压过程中，各个位置的下压量保持一致，不会出现长梁常见的中部挠度变形导致的压型深浅不一问题；上下刀体的配合面采用了整段加工的贴合基准，压合刃口做了小圆弧过渡处理，避免压折2mm薄材时出现刃口压裂材料、压痕过深的问题，同时刀体背部设置了通长的定位槽，能够快速和设备的动梁安装基准对齐，减少现场安装调试的找正时间。设计思路上，这套结构没有采用传统整体式厚重刀梁的方案，而是参考了钢轨的截面受力形式，将刀体的受力截面设计为工字型组合结构，

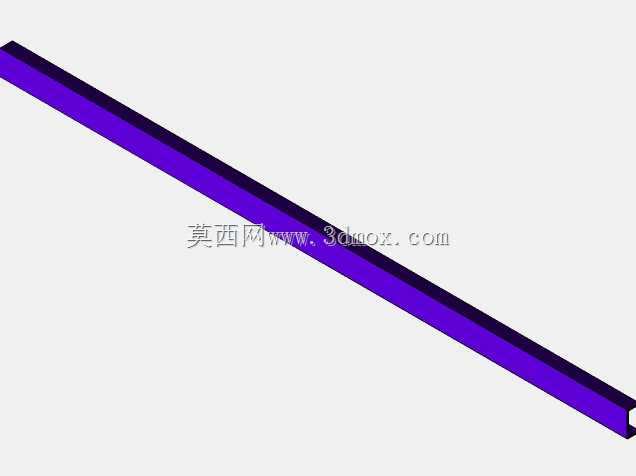

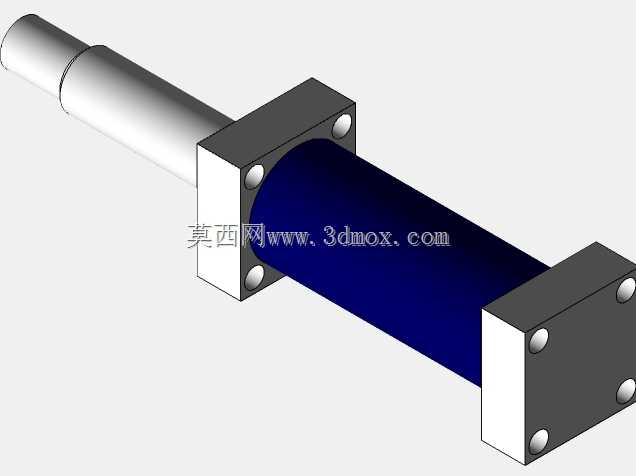

　　上下两层横向受力梁通过竖向的支撑肋板连接成整体，在保证六米长度方向整体刚性的前提下，尽可能降低刀体自身的重量，减少动梁驱动的负载；导向单元的布置间距经过受力核算，相邻两个导向点的间距控制在挠度变形允许的范围内，即使满负载压折2mm厚度的整长板材，刀体中部的最大变形量也能控制在薄材压型的公差允许范围内，不会出现压折角度两端达标、中部角度偏大或偏小的问题；同时刀体的分段拼接位置设置在导向单元的支撑点处，避免拼接位置处于受力悬空段，保证拼接位置的压型精度和整段刀体保持一致。从外形尺寸与安装边界来看，这套压刀组件的总有效压型长度为六米，整体竖向安装高度预留了标准压型设备的装夹空间，侧向的安装基准面和通用长幅压折设备的动梁安装槽尺寸匹配，

　　不需要额外改装设备的装夹结构就能直接替换原有压刀；各个导向单元的侧向突出尺寸控制在设备的机架安全间隙范围内，下行过程中不会和设备的两侧机架、送料托架产生干涉，压刀的最大开口行程能够满足2mm薄材压折时的取件、送料空间需求，不需要额外调整设备的原有行程参数。在实际建模设计过程中，这套结构的各个配合面都预留了合理的安装调整间隙，导向部位的滑动面考虑了长期作业的磨损补偿空间，能够通过调整垫块补偿刃口磨损后的下压量损失，延长整套压刀的使用寿命；刀体的材料选型参考了常规压型刀具的热处理要求，刃口部位做局部硬化处理，基体部分保持足够的韧性，避免长幅刀体受交变应力出现断裂变形的问题。对于从事长幅钣金加工设备设计、车间工装改造的结构工程师来说，这套压刀结构的受力布置形式、导向单元的分布逻辑，都可以作为大跨度压型部件设计的参考，尤其是在处理长尺寸、低厚度材料的压型作业时，这种钢轨式的组合梁结构相比整体实心刀梁，在刚性、重量、加工成本之间能取得更好的平衡，也更方便运输和现场安装，不需要大型起重设备就能完成整组压刀的装拆更换。
