CA6140机床用多折边安装固定钣金支架

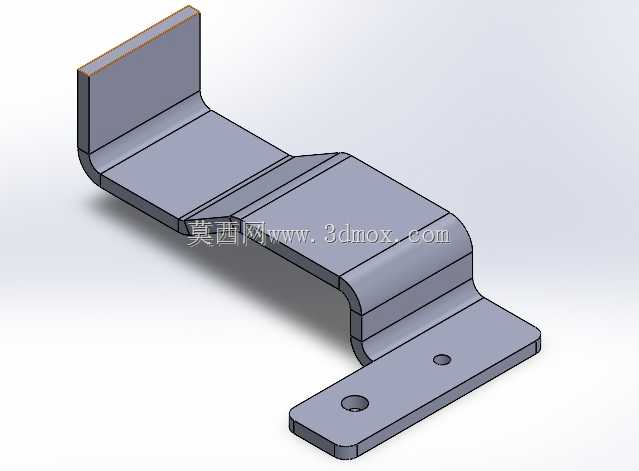

　　在普通卧式车床的内部走线、附属组件安装场景中，这类多折边钣金支架是承担小部件承托、走线约束、辅助定位的常用结构件，尤其在CA6140这类经典通用车床的溜板箱、进给箱周边的辅助安装位，这类支架需要适配机床床身的铸造面起伏，同时兼顾安装后的抗振性与长期使用的结构稳定性。从结构形态来看，该零件采用多次折弯成型工艺，整体为阶梯式Z向弯折结构，最上端的直立折边用于抵靠安装基准面，避免支架受侧向力时发生位移，中间两段过渡折边形成高低落差，刚好适配机床内部相邻两个安装面的高度差，不需要额外加装垫块调整安装间隙，最下端的平直安装面开设两个圆形安装孔，孔位间距匹配床身预制的安装螺纹孔中心距，安装时直接穿入内六角圆柱头螺钉即可完成固定，

　　不需要现场配打孔位。设计这类钣金支架时，首先要确认安装边界的空间约束：机床内部该安装位的周边存在进给传动轴、润滑管路等已有部件，因此支架的外轮廓弯折半径、各段板宽都做了收窄处理，折弯处的内R角匹配板材厚度设置为1倍板厚，既避免折弯处出现应力开裂，也不会因为R角过大占用额外装配空间，安装后支架与周边运动部件的安全间隙保持在3mm以上，杜绝车床运行过程中出现运动干涉。从功能特性上看，该支架的承托面为平直结构，可用于固定小型行程开关、走线扎带固定座或者润滑分油块这类轻量化附属部件，板材厚度选用常规冷轧钢板，折弯后整体的结构刚性足够承受附属部件的重量以及车床运行时的持续振动，不会出现长期使用后支架变形、安装位偏移的问题。在建模过程中，

　　这类钣金件需要优先确认各段折弯的展开尺寸，通过钣金模块的折弯扣除计算，保证下料后的平板件经过折弯加工后，各安装孔的位置度、各折边的高度尺寸都符合装配公差要求，下端两个安装孔的孔边距做了安全余量设计，避免孔位距离板边过近导致安装时板材出现开裂，同时折边的止裂槽设置在折弯线的两端，防止折弯过程中板材边缘出现撕裂缺陷。实际装配场景中，这类支架不需要做额外的焊接加工，整体为一体折弯成型，加工工序仅需要数控冲床下料、数控折弯机折弯、表面喷塑处理即可完成，加工成本低，互换性强，当支架出现意外损坏时可以直接快速替换，不需要对机床安装面做二次修整。在尺寸适配方面，支架的总高度匹配两个安装面的实际落差，中间过渡段的倾斜角度经过反复校核，既保证折弯后各段的平面度，也让支架安装后不会突出到机床的操作通道内，避免日常维护、调整机床时被磕碰变形，上端的直立折边高度设置为刚好贴合基准面的高度，不需要额外加长造成材料浪费，也不会因为折边过短导致定位失效。
