带模拟滚轮杆的SPDT限位微动开关结构

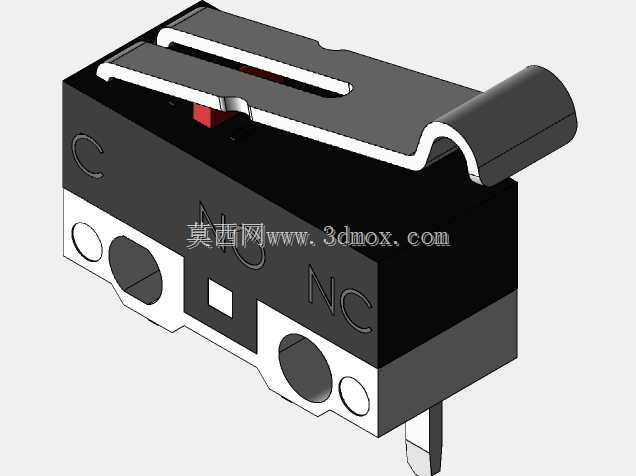

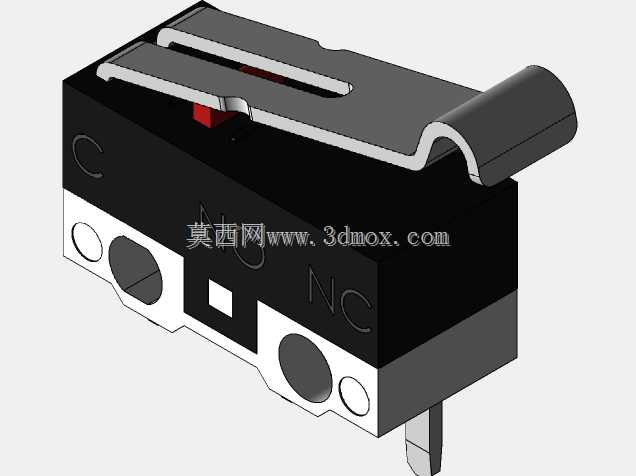

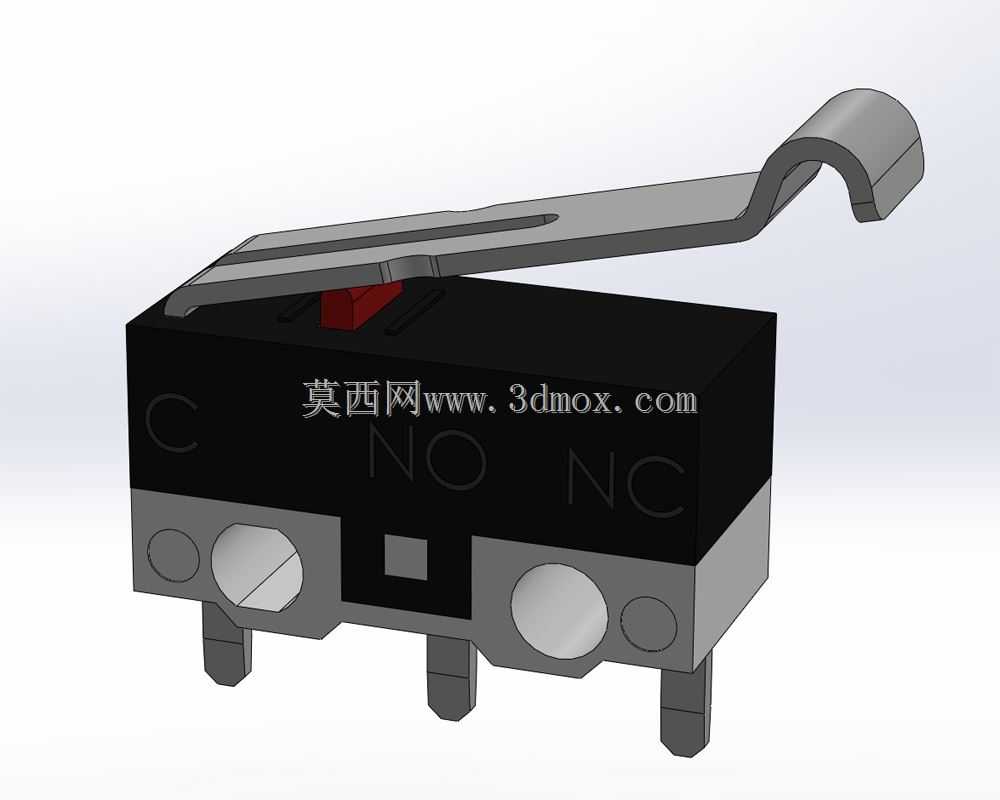

　　在自动化生产线、机床工装、小型机电设备的行程限位回路里，这类带模拟滚轮杆的SPDT限位结构是触发频次极高的检测元件，区别于常规直柄按压式微动开关，加长的弧形滚轮压杆能适配更大范围的触发行程，避免执行件运动轨迹偏移时无法准确触发行程信号的问题。从结构设计逻辑来看，本体沿用标准微动开关的基座尺寸，黑色绝缘壳体内部集成常开、常闭两组静触点与公共端动触片，触发压杆延伸段做了弧形弯折处理，末端的圆弧接触面替代了原有的平头按压端，当运动部件从侧向滑过压杆末端时，圆弧面能顺滑承接冲击力，不会出现直柄结构容易卡滞、剐蹭执行件表面的问题。安装边界上，本体底部保留了标准直插式引脚的间距，两个定位安装孔的中心距与常规KW系列微动开关完全兼容，

　　不需要重新调整安装板的开孔位置，就能直接替换原有直柄开关，适配现有设备的改造需求，壳体侧面的C、NO、NC标识清晰对应公共端、常开、常闭接线位，现场接线时不需要额外对照图纸就能快速完成回路接线。功能特性上，单刀双掷的触点结构能同时实现两路信号输出，一路可接入设备的运行停止回路，另一路可接入位置反馈信号回路，不需要额外加装中继元件就能完成两个逻辑动作的触发，滚轮压杆的触发力度经过适配调整，相比原直柄结构触发压力略有降低，不会因为执行件运动速度快、冲击力大导致压杆弯折或者内部触点弹跳，同时压杆的复位行程做了冗余设计，当执行件离开触发位置后，压杆能快速回弹复位，避免触点粘连导致的信号误判。实际应用场景里，

　　这类结构常被用在CA6140这类普通车床的进给行程限位、小型输送线的工件到位检测、工装夹具的夹紧到位确认环节，尤其是在执行件运动轨迹存在小幅上下浮动的工况下，加长的弧形压杆能覆盖更大的触发高度差，不需要额外调整开关的安装高度就能保证触发可靠性。设计过程中重点优化了压杆与本体的连接转轴结构，转轴位置增加了微小的旷量补偿，避免长期反复按压后转轴磨损导致压杆歪斜，壳体的绝缘材质选用耐温等级更高的热固性塑料，能适配车间内油温、切削液飞溅的使用环境，不会因为长期接触油污导致壳体脆化开裂。引脚部分做了镀锡处理，焊接或者插接接线端子时不容易出现虚焊、氧化的问题，安装时两个固定孔可搭配M2的小螺丝直接固定在设备的安装支架上，不需要额外加装固定垫块，

　　本体的整体厚度控制在10mm以内，能适配狭小安装空间内的布置需求，不会和周边的走线、其他元件产生干涉。触发动作的行程差控制在0.5mm以内，能保证位置检测的重复精度，满足机床进给、工装定位这类对位置触发精度有一定要求的场景，压杆末端的圆弧面做了倒角处理，长期和金属执行件摩擦也不会出现毛刺刮擦的问题，使用寿命相比普通直柄微动开关有明显提升。
