三灯位圆形WS2812集成PCB灯板结构

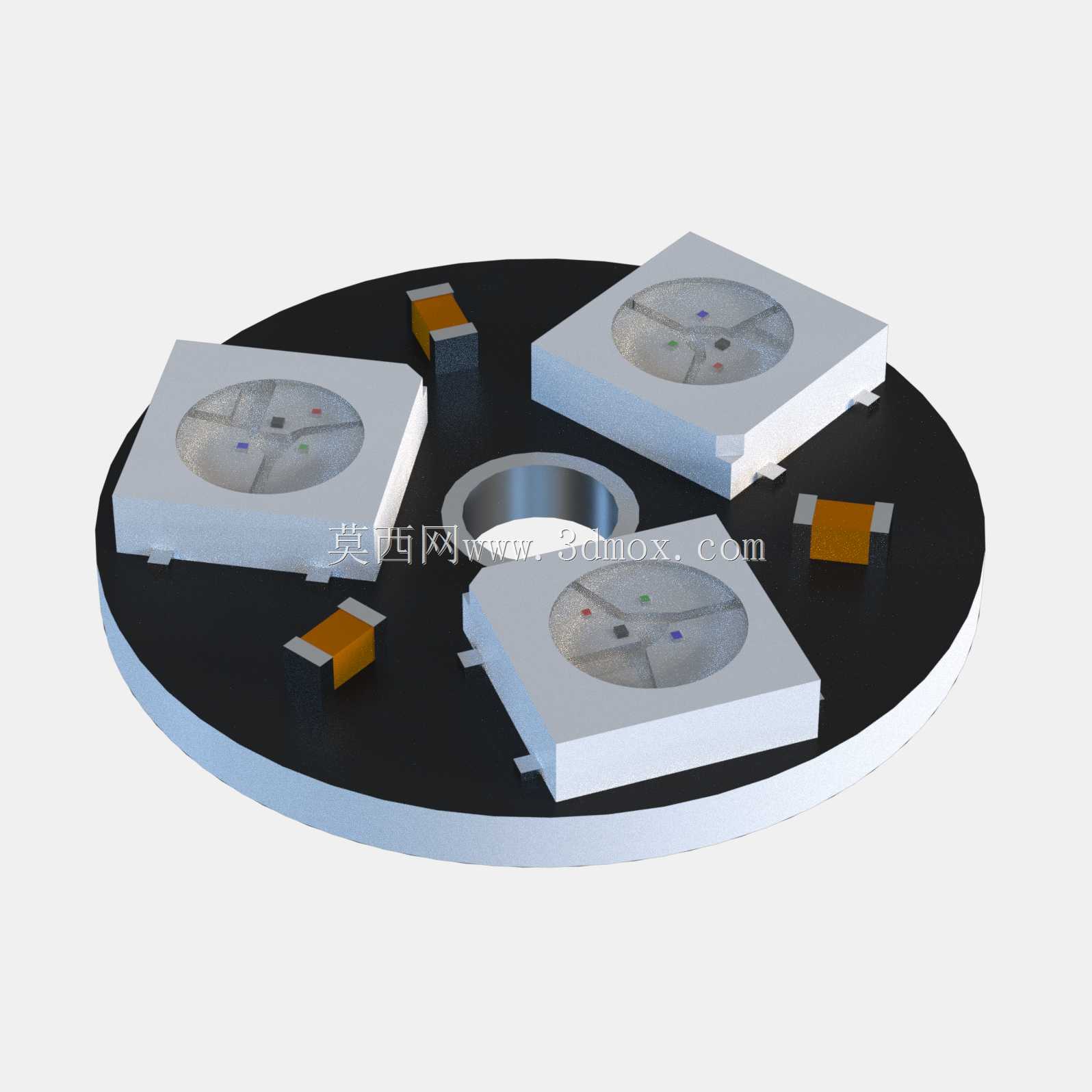

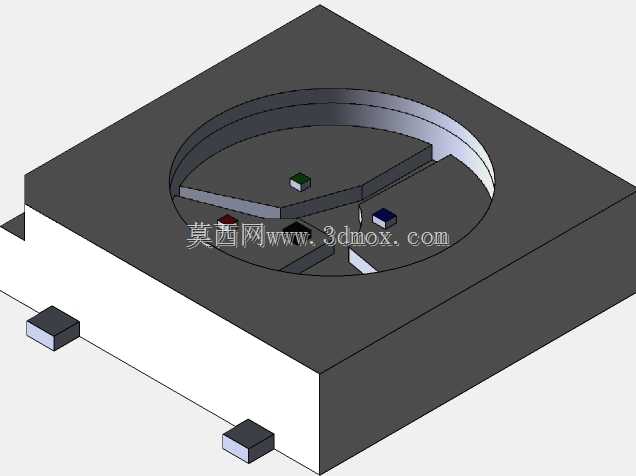

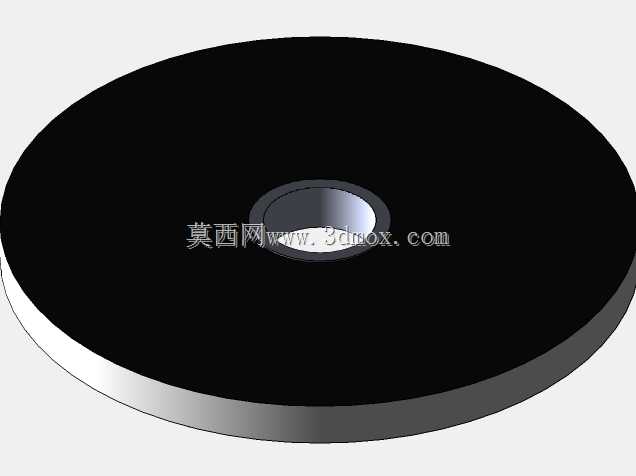

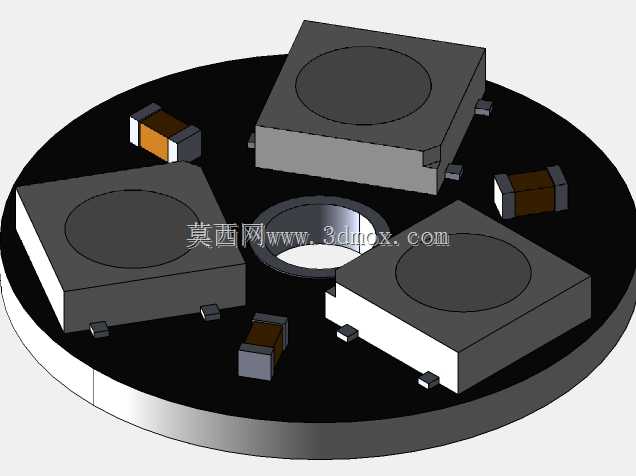

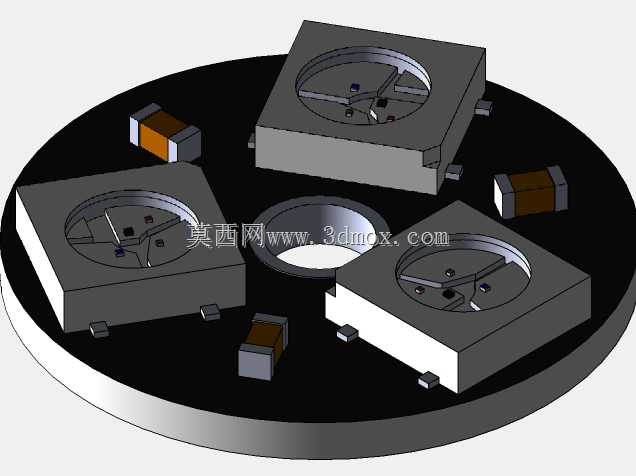

　　这款三灯位圆形PCB结构，核心适配小空间氛围照明、设备状态指示、微型装饰灯组的应用需求，在工业设备面板指示灯、小型智能硬件状态提示、DIY创意发光摆件、便携电子设备补光模块等场景中都能适配使用。从结构设计来看，板体采用正圆形布局，中心预留了标准安装过孔，可直接通过螺丝穿过中心孔完成固定，无需额外设计复杂的安装卡扣，适配M3规格的标准紧固件，安装边界控制在圆形板体外径范围内，不会额外占用周边装配空间，对紧凑安装场景的适配性较强。板上三颗WS2812灯珠采用120度等角分布设计，每颗灯珠的发光角度覆盖对应扇形区域，三颗组合可实现360度无暗区的环形发光效果，避免单颗灯珠照射范围不足导致的光照不均问题。

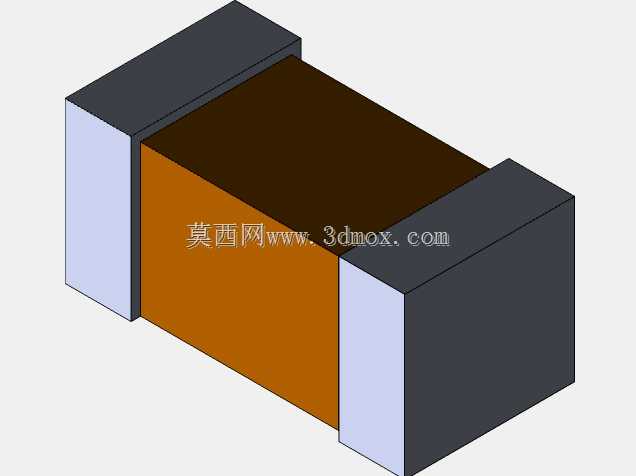

　　板载配套的贴片阻容元件全部布置在灯珠间隙位置，没有超出板体轮廓，也不会遮挡灯珠的出光路径，元件选型全部采用标准0805封装规格，量产时可直接适配常规SMT贴装工艺，无需特殊定制治具。设计过程中充分考虑了走线的合理性，灯珠之间的信号走线采用最短路径排布，减少信号传输过程中的衰减，保证三颗灯珠的信号同步性，电源走线做了加宽处理，可承载三颗灯珠全功率点亮时的电流需求，避免出现压降导致的灯珠亮度不一致问题。板体边缘做了圆角处理，没有尖锐毛刺，装配时不会划伤操作人员或周边线材，焊盘位置预留了足够的焊接空间，无论是手工焊接还是回流焊工艺都能保证焊接可靠性。从实际使用角度出发，这种圆形三灯布局的结构，相比方形灯板更适配环形安装位，

　　比如旋钮周边的状态指示环、圆柱形设备的端部发光模块，安装后与设备外形的契合度更高，不会出现方形板边角外露的违和感。灯珠的焊接高度控制在板体上方2mm以内，整体装配厚度较薄，可嵌入到厚度5mm以内的设备壳体内部，不需要在壳体上预留过深的安装槽，对壳体结构的设计要求更低。板上的阻容元件全部布置在灯珠的背光侧，也就是靠近板体中心的一侧，不会出现在灯珠的出光方向上，避免元件阴影投射到发光面上影响视觉效果。信号输入输出端预留了标准焊盘位置，可直接焊接引线连接控制电路，也可根据需求加装接插件，适配不同的接线需求。
