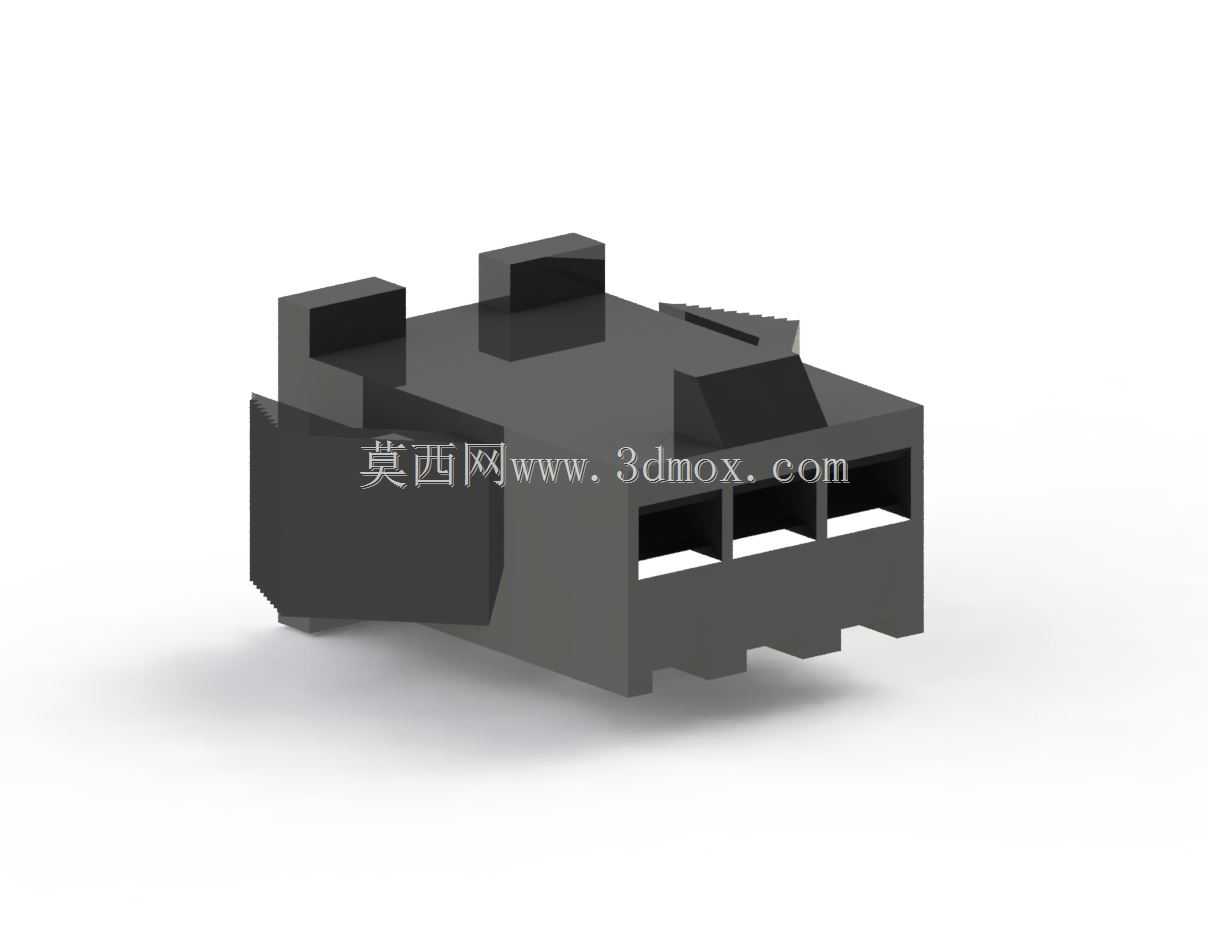

JST SM2.54间距3针公头接插件结构

　　在低压信号与小功率供电的线束连接场景里，这类间距2.54mm的3针公连接器是消费电子、小型工控板卡、家电控制模块里极为常见的互联部件，日常做结构设计选型时，这类接插件的安装边界、插拔配合公差是必须提前核对的核心参数，稍有偏差就会出现装配干涉、插接过松导致接触不良的问题。从实际使用场景来看，这类公头连接器多是焊接在PCB板端，作为板端对外的信号或供电输出接口，对应配套的母头端接线束，实现板卡与外部功能模块的可拆卸连接，比如小型传感器的信号输出、低压直流供电的板端接入、家电控制板与操作面板的信号互联，都能见到这类接插件的身影，相比直接焊线的固定连接方式，这类可插拔连接器能大幅提升设备组装、后期维护的效率，不需要每次拆解都做焊线操作。

　　从产品功能特性来看，3针的引脚配置刚好适配多数三线制的连接需求，比如常见的直流供电正负极加单路信号、三线制霍尔传感器的接线、单路PWM信号加供电回路，都能通过这个接插件完成连接，2.54mm的引脚间距是行业通用的标准间距，绝缘本体的防呆结构设计能从根源上避免插反的问题，公头端的定位卡扣在插合到位后会和母头的锁扣结构卡合，能承受一定的拉扯力，避免设备在运输、使用过程中受震动出现线束松脱的问题，绝缘本体采用的是耐温阻燃的工程塑料材质，能满足波峰焊、回流焊的焊接温度要求，不会在焊接过程中出现本体变形、引脚移位的问题。从设计思路层面拆解这个公连接器的结构，首先是引脚的排布严格遵循2.54mm的标准间距，引脚的伸出长度、焊接端的成型尺寸完全匹配常规PCB板厚的通孔焊接要求，绝缘本体的侧壁做了加厚处理，在多次插拔后不会出现侧壁开裂的问题，顶部的导向斜面能让母头插合时自动对位，不需要刻意对准引脚就能顺畅插入，本体两侧的固定柱设计，在焊接到PCB上时能先插入板上的定位孔，过波峰焊时不会因为焊锡的张力导致连接器移位，公头端的防呆凸台位置和配套母头的凹槽完全对应，反向状态下根本无法插入，从结构上杜绝了插反烧板的风险。

　　再说到外形尺寸与安装边界，这个3针公连接器的本体长度、宽度、高度都有严格的尺寸公差，做PCB封装设计时，焊盘的尺寸、定位孔的位置、连接器周围的禁布区都要匹配对应的尺寸要求，通常连接器本体周围3mm范围内不能布置过高的元器件，否则会出现母头插合时和周边元件干涉的问题，引脚的直径和PCB通孔的孔径配合要控制在合理的公差范围内，孔径太小会导致插件困难，孔径太大则容易出现焊接时虚焊、焊锡爬锡不良的问题，本体底部和PCB表面的间隙设计也经过考量，既能让焊接时的助焊剂残留有挥发空间，也能避免本体和PCB表面的走线出现短路风险。

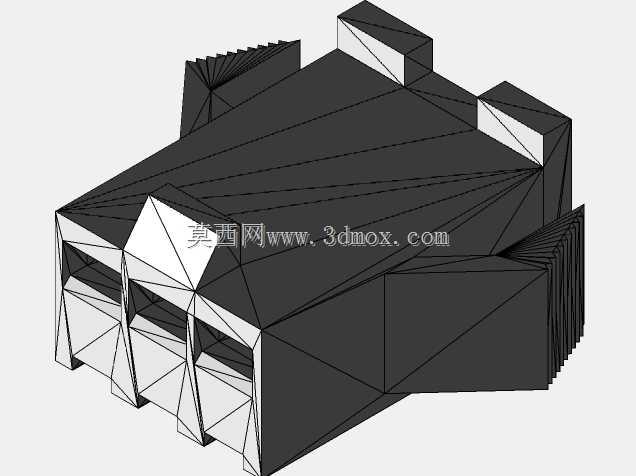

　　在实际做三维建模的时候，这类标准接插件的建模重点不在于复杂曲面，而在于所有配合尺寸的精准度，比如引脚的中心距偏差不能超过0.1mm，防呆结构的尺寸公差要控制在0.05mm以内，卡扣的配合角度要能保证插拔力在合理区间，既不会插合过紧导致插拔困难，也不会过松导致接触电阻过大，很多新手建模时容易忽略安装边界的预留，导致结构设计完成后出现装配干涉，实际打样后才发现连接器周围空间不足，母头根本无法正常插合，这类问题在结构设计阶段通过精准的三维模型就能提前规避，不需要等到打样阶段再返工修改。另外这类连接器的引脚采用的是铜合金镀锡材质，导电性能和焊接性能都有保障，接触电阻能控制在毫欧级别，小功率信号传输时不会出现明显的压降，完全满足低压小电流场景的使用要求，绝缘本体的阻燃等级也能满足电子设备的安规要求，出现异常过流时不会出现本体起火的风险。
