CA6140机床配套防护挡板结构设计

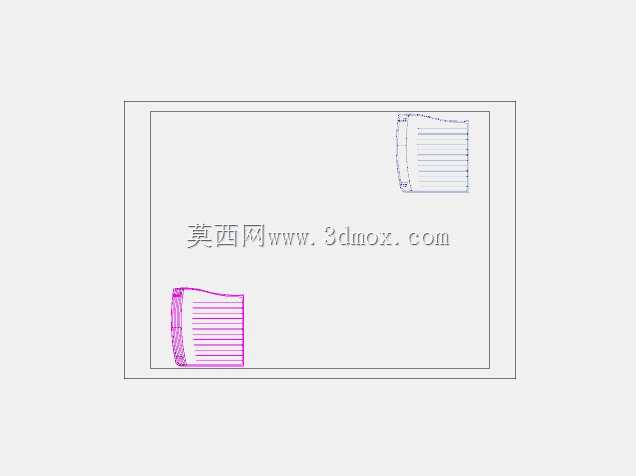

　　在普通卧式车床的日常加工作业场景中，切削区域的防护构件是保障操作安全、阻挡切屑飞溅、隔离切削液泼溅的核心配套部件，本次呈现的结构件正是适配CA6140型普通车床的切削区侧防护挡板，从结构设计逻辑来看，该构件采用薄钢板折弯成型的主体框架，边缘做卷边钝化处理，既避免安装调试过程中锐边划伤操作人员，也能提升薄板构件的整体刚性，减少机床运行振动带来的构件共振异响。

　　从实际安装边界来看，该挡板的安装基准贴合CA6140车床床身靠近主轴箱侧的安装螺孔位，整体轮廓尺寸避开了大拖板的全行程移动范围，不会在床鞍纵向进给、中拖板横向进给过程中产生运动干涉，挡板的曲面过渡段专门对应卡盘装夹工件的旋转切削区域，曲面弧度经过反复校核，能够将高速旋转甩出的带状切屑、崩碎切屑导向床身下方的切屑收集槽，避免切屑飞溅到机床导轨面造成研损，也能阻挡切削液在高速旋转工件带动下向操作侧泼溅，改善操作位的作业环境。

　　在功能特性设计上，该挡板没有采用全封闭的厚重结构，而是在保证防护覆盖范围的前提下做了轻量化处理，整体重量控制在单人即可完成拆装的范围内，方便日常清理卡盘、更换夹具时快速拆卸复位；挡板的安装固定点采用腰型孔设计，允许安装时根据实际机床的装配误差做小范围的位置调整，补偿不同批次机床床身安装孔位的铸造、加工公差，降低现场安装的适配难度。

　　从行业应用场景来看，这类防护挡板不仅适用于CA6140车床的新机床出厂配套，也适用于老旧机床的安全改造升级，很多服役年限较长的CA6140车床原厂防护构件存在变形、缺失的问题，更换该类结构件不需要对机床原有结构做打孔、焊接等破坏性改造，直接利用床身原有预留安装孔即可完成固定，改造成本低、施工周期短，能够快速满足机械加工车间的安全生产规范要求。

　　在设计思路的落地过程中，构件的折弯圆角、板材厚度都经过了刚性校核，选用的板材厚度能够承受常规切屑的连续冲击，不会在长期使用中出现凹陷变形；挡板表面没有多余的突出结构，避免在操作过程中勾挂操作人员的工作服、量具等物品，边缘的卷边结构同时也提升了构件的抗变形能力，在受到意外碰撞时不容易出现弯折翘曲。

　　从实际使用的角度出发，该挡板的覆盖范围经过现场作业验证，在加工长度400mm以内、直径200mm以内的轴类、盘类零件时，能够完全覆盖切削飞溅的主要区域，不需要额外加装辅助防护；挡板与床身贴合的边缘加装了薄橡胶密封条，能够阻挡细小切屑进入挡板与床身的贴合缝隙，避免长期积累的切屑磨损床身漆面，也方便日常维护时直接擦拭清理挡板表面的切屑和切削液残留，减少清洁维护的工作量。

　　在结构细节处理上，挡板的两个安装支脚做了加高处理，让挡板主体与床身表面留出3mm左右的间隙，避免挡板直接贴在床身漆面长期摩擦造成漆面脱落，间隙也能让少量渗入的切削液自然流出，不会在贴合面积液造成锈蚀；挡板的曲面成型角度经过多次调整，既保证了防护范围，也不会遮挡操作人员观察切削状态的视线，操作人员站在操作位可以清晰看到刀尖切削的全过程，不会因为加装防护构件影响对刀、切削参数调整的操作视野。
