CA6140车床电气控制箱体结构设计

　　在普通卧式车床的整机布局中，电气控制箱体是承载整机电气回路、接线端子排、接触器与继电器等核心电控元件的关键结构件，本次呈现的CA6140车床配套电控箱体，完全匹配CA6140系列普通车床的安装接口与布局要求，可直接适配原厂床身的安装位，无需额外做安装面的二次加工。从实际车间应用场景来看，该箱体安装在车床床身的侧部位置，处于操作工位的侧后方，既不会干涉刀架的纵向、横向进给行程，也不会遮挡操作人员对主轴转速、进给量调节手柄的操作视线，同时日常检修时打开箱门即可触及全部电控元件，不需要挪动周边的冷却管路、进给箱传动机构，检修可达性符合机床设备的日常维护要求。

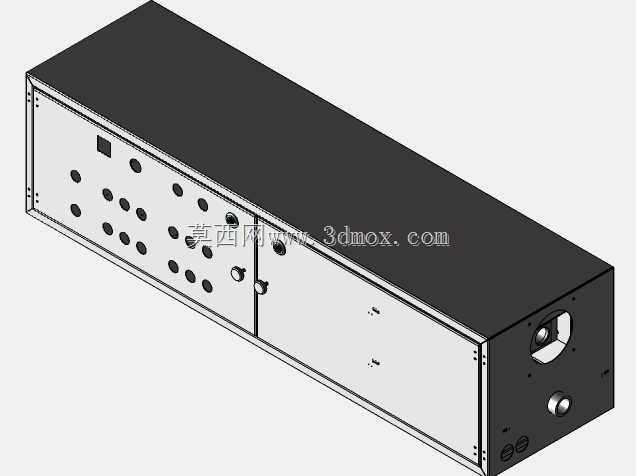

　　从功能特性上看，该箱体采用封闭式钣金焊接结构，主体板材选用冷轧钢板弯折拼焊成型，箱体的接缝处做了连续满焊处理，可有效阻挡车间内的切削液飞溅、金属切屑侵入箱体内部，避免电控元件出现短路、接触不良等故障。箱体正面设置了两扇对开式检修门，门体与箱体框架之间加装了密封胶条，门锁采用通用型转舌锁结构，日常闭锁后可防止无关人员随意触碰内部电控线路，检修时转动锁芯即可快速开启门体，无需额外拆卸周边的机床护罩。箱体正面的面板区域预留了多组圆形安装孔位，可对应安装电源指示灯、启停按钮、急停按钮、主轴正反转控制旋钮、进给量切换开关等操作元件，孔位的排布完全按照CA6140车床的常规操作逻辑设置，高频操作的急停按钮布置在面板最易触及的侧下方位置，启停按钮与状态指示灯集中布置在面板中部区域，操作人员在装卸工件、调整切削参数时可快速完成操作，不需要大幅度移动身体。

　　从设计思路层面拆解，该箱体的整体结构做了针对性的刚度强化，箱体背部设置了与床身安装面对应的连接法兰边，法兰边上的安装孔位完全匹配CA6140床身侧部的原有螺纹孔位置，安装时可直接使用原厂螺栓完成固定，安装后箱体与床身贴合紧密，车床运行时的振动不会导致箱体出现共振异响。箱体内部预留了标准的电气元件安装导轨位置，可直接卡装标准DIN导轨，接触器、热继电器、熔断器等元件可直接固定在导轨上，不需要在箱体内部额外焊接安装支架；箱体的侧壁预留了穿线孔位，穿线孔位置对应床身内部的走线通道，主电机、进给电机、冷却泵的线缆可通过穿线孔直接进入箱体内部接线，穿线孔处可加装橡胶护线套，避免线缆被钣金锐边割破绝缘层。箱体的端部设置了主轴编码器、转速反馈元件的安装接口，接口位置与主轴箱的输出轴位置同轴对应，编码器安装后可准确采集主轴的实时转速信号，为螺纹加工的进给联动提供准确的转速反馈。

　　从外形尺寸与安装边界来看，该箱体的整体长度、宽度、高度尺寸完全适配CA6140车床床身侧部的安装空间，箱体顶部与床身导轨面的下沿预留了足够的排屑间隙，车床加工产生的长切屑不会堆积在箱体顶部，可顺着床身的排屑斜面直接落入排屑槽内；箱体底部与地面预留了足够的高度，日常清理车间地面的切屑、擦拭冷却液时不会磕碰箱体底部。箱体的门体开启角度可达到120度以上，门体开启后不会与车床的溜板箱、进给手柄产生运动干涉，检修人员可完全打开门体后对内部线路进行排查、更换元件。箱体的表面处理采用喷塑工艺，涂层厚度均匀，可耐受车间内的油污、切削液腐蚀，长期使用不会出现涂层脱落、生锈的问题，面板上的按钮标识区域预留了平整的粘贴面，可粘贴对应的操作功能标识，方便操作人员快速识别各按钮的功能。

　　在实际建模过程中，该结构完全按照钣金加工的工艺要求做了工艺缺口、折弯止裂槽的设计，所有的折弯半径匹配常规钣金折弯设备的加工参数，焊接位置预留了足够的焊接收缩余量，加工时不需要做额外的工艺补正，可直接导出钣金展开图用于激光下料、折弯加工。箱体上的所有安装孔位都做了公差匹配，按钮、指示灯的安装孔公差满足标准电气元件的安装要求，安装后元件与面板之间贴合紧密，不会出现缝隙过大导致切屑、粉尘侵入的问题。
