重型设备配套刚性联轴器结构设计

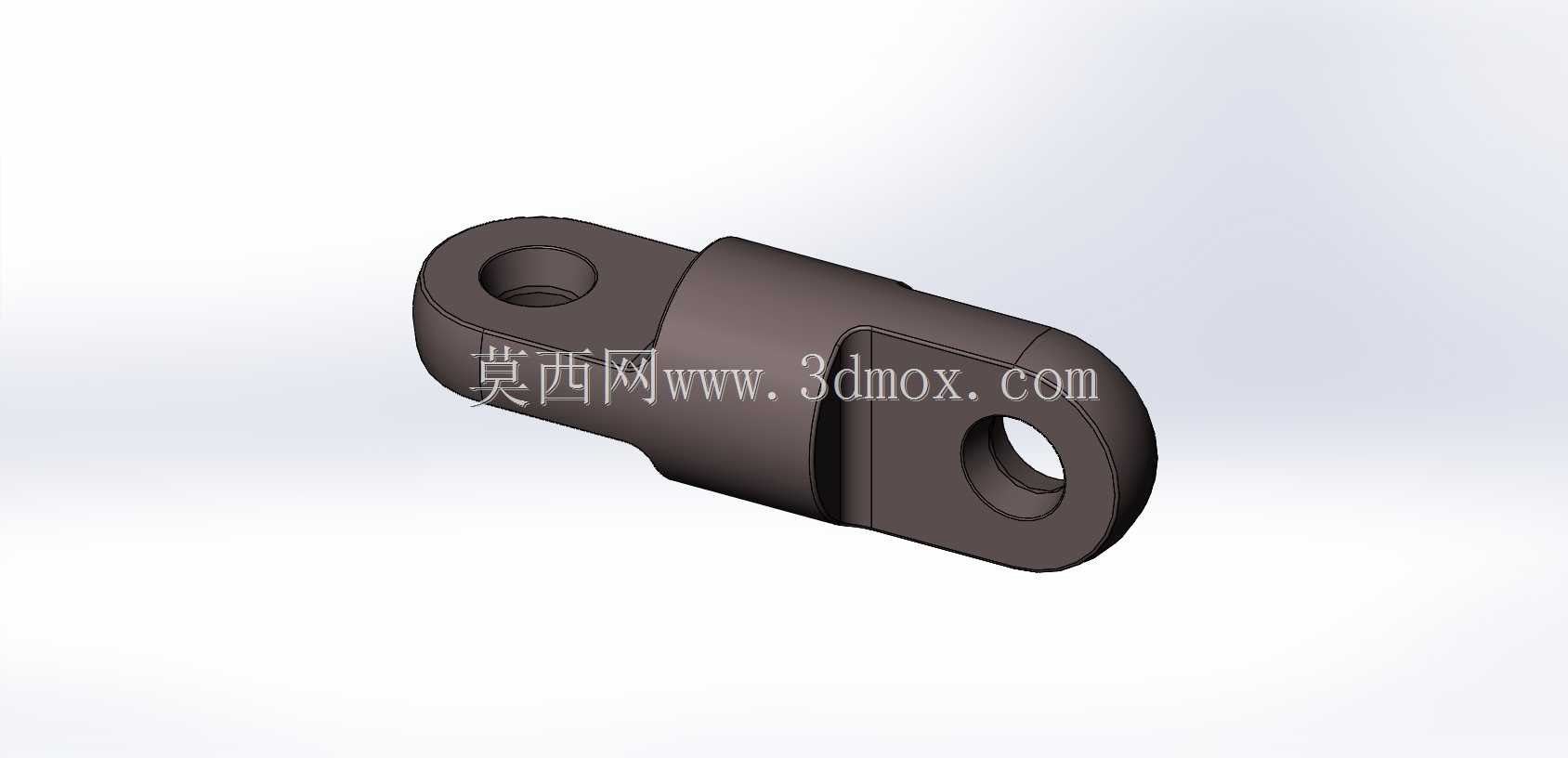

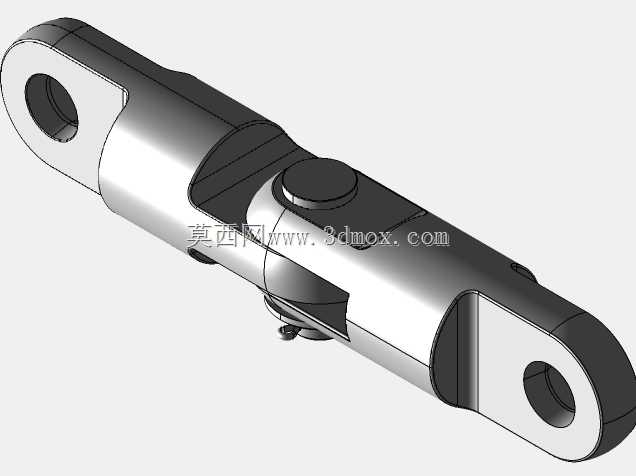

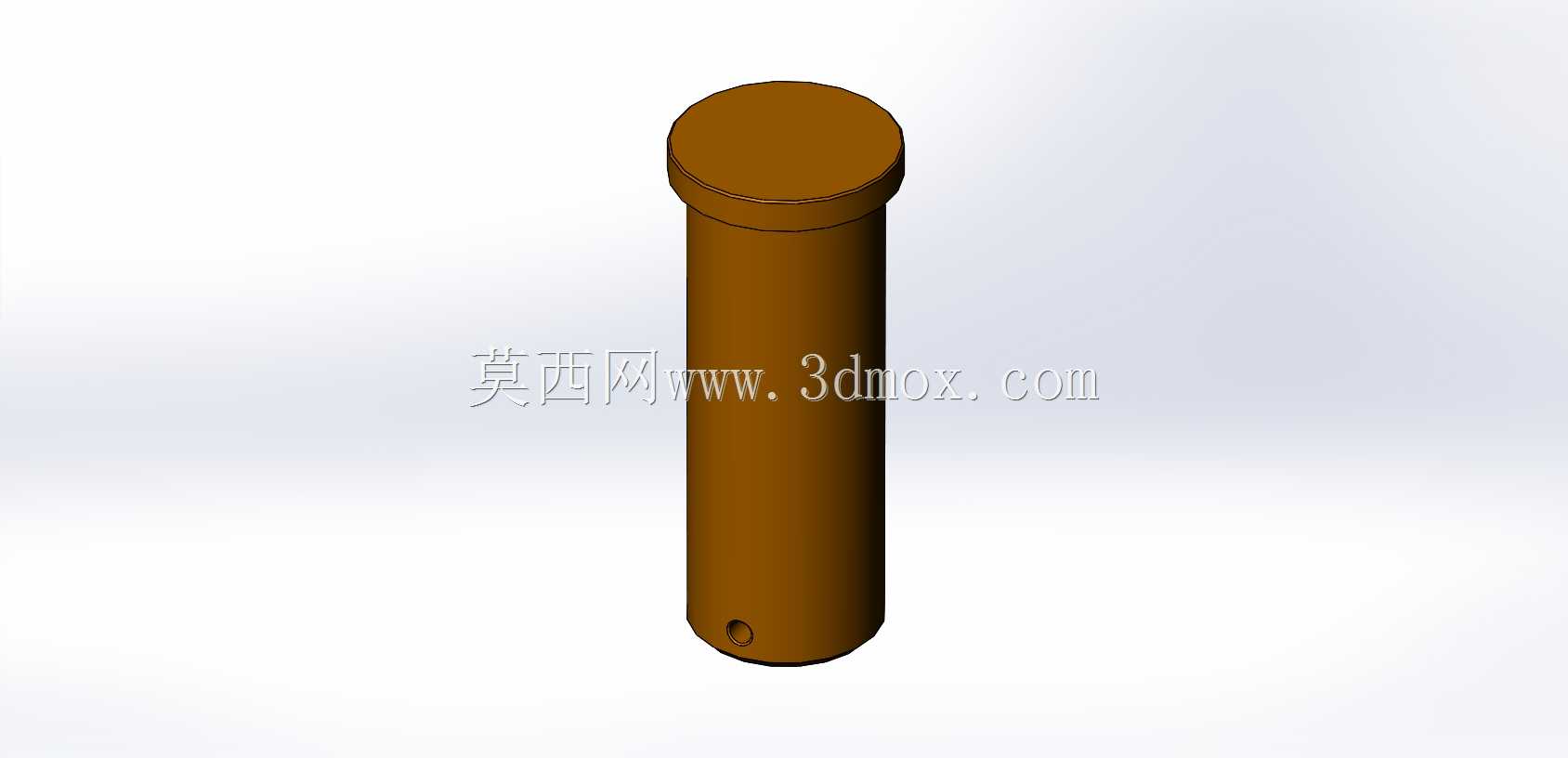

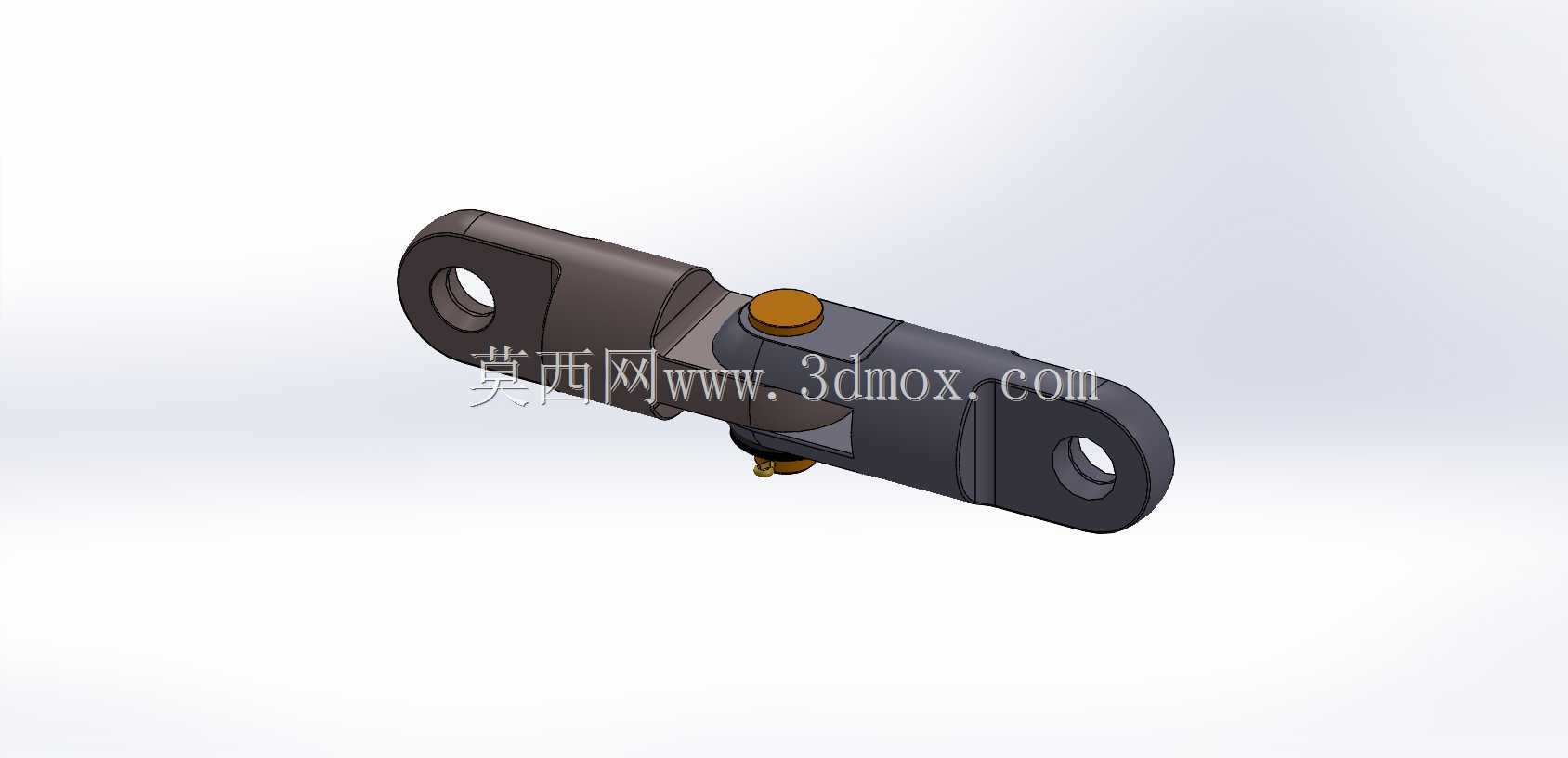

　　在重型冶金、矿山采掘、大型锻压这类重载工况的传动系统里，轴系之间的刚性连接需求一直是结构设计里的核心环节，这类场景往往不存在轴系偏移补偿的冗余空间，要求连接部件能在大扭矩、强冲击载荷下保持绝对的传动同步性，不能出现连接间隙带来的传动滞后或者反向冲击，这款刚性联轴器就是针对这类严苛工况开发的轴系连接部件。从实际应用场景来看，这类刚性联轴器大多部署在重型设备的主传动链路中，比如大型辊压机的主电机与减速箱输入轴连接、重型机床的主轴箱与进给轴硬连接、矿山破碎设备的动力输出端与工作机构的轴系对接，这些场景的共性是轴系对中精度在设备安装调试阶段就已经通过工装校准到极高精度，运行过程中不会产生超出允许范围的径向、角向或者轴向偏移，不需要联轴器具备偏移补偿能力，反而要求连接结构能最大化传递扭矩，减少传动环节的弹性形变带来的动力损耗。从功能特性上看，这款联轴器采用的是剖分夹壳式的刚性连接结构，两个对称的半联轴体通过侧面的紧固螺栓实现抱合锁紧，配合端部的定位销钉实现周向的扭矩传递，中间的铜质定位堵头用来填充两个半体合装后的定位间隙，避免长期重载冲击下螺栓受剪切力出现断裂失效。和弹性联轴器相比，这种刚性结构没有橡胶、弹簧这类弹性缓冲元件，不存在弹性元件老化、疲劳失效的问题，在长期连续重载运行的工况下维护周期更长，传动精度保持性更好，只要安装时的对中精度符合要求，运行过程中不会出现传动间隙累积的问题，能够精准传递输入轴的转速与扭矩，

　　不会因为连接部件的形变导致传动比出现波动。在设计思路上，这款联轴器的结构完全围绕重载刚性传动的核心需求展开，首先是主体结构的受力路径优化，两个半联轴体的抱合面采用了阶梯式的贴合结构，相比平面贴合的夹壳联轴器，阶梯面能够承担部分周向剪切力，降低紧固螺栓的受力负荷，螺栓孔的位置特意布置在联轴体受力截面的中性层位置，避免螺栓孔对主体结构的强度削弱过大；两端的轴孔采用了H7级的公差配合设计，安装时和对接轴采用过渡配合，能够保证轴和联轴器之间没有相对转动的间隙，轴孔内部还设计了细小的存油槽，安装时涂抹少量润滑脂既方便压装对位，也能避免长期运行后轴和联轴器出现锈蚀咬合，后期维护拆卸时不会拉伤轴表面。中间的定位销采用了过盈配合的装配方式，压装后和两个半联轴体形成整体结构，既可以在合装时起到定位导向的作用，也能在传递大扭矩时承担部分周向载荷，避免螺栓单独承受全部剪切力。从外形尺寸与安装边界来看，这款联轴器的整体外形为长条形对称结构，两端的轴孔中心距根据适配的CA6140系列设备的轴系间距做了匹配设计，整体径向尺寸控制在对接轴直径的2.2倍左右，不会因为联轴器本身的径向尺寸过大和周边的设备护罩、管线产生干涉；轴向长度的设计充分考虑了轴端的伸入余量，每个轴孔的有效配合长度为对接轴直径的1.5倍，保证足够的抱紧接触面积，避免运行过程中出现轴孔打滑的问题。安装时不需要移动两端对接的动力设备和工作机构，只需要将两个半联轴体分别扣合在已经对中完成的两根轴上，

　　先穿入定位销实现两个半体的对位，再按照对角交替的顺序逐步拧紧紧固螺栓，达到规定的预紧力矩即可完成安装，相比整体式的刚性联轴器，这种剖分结构的安装和后期拆卸维护都更加便捷，不需要将轴系整体拆解开就能完成联轴器的更换，大幅降低重型设备的维护停机时间。在结构强度校核层面，这款联轴器的主体材质选用的是中碳调质钢，经过调质处理后材料的抗拉强度、屈服强度都能满足重载冲击工况的使用要求，紧固螺栓选用高强度合金结构钢制作，按照最大传递扭矩的1.5倍做安全系数校核，确保在设备出现瞬时过载冲击时，螺栓不会先于主体结构发生断裂。两端轴孔的端面处设计了微小的倒角，既方便安装时轴的导入，也能避免轴孔边缘的应力集中，长期交变载荷下不会在轴孔端部出现疲劳裂纹。和市面上常见的凸缘式刚性联轴器相比，这款剖分式的结构不需要在轴端加工键槽，依靠抱紧产生的摩擦力加上定位销的剪切作用传递扭矩，不会因为键槽加工削弱轴的整体强度，对于一些不允许在轴上加工键槽的重型设备轴系来说，这种结构的适配性更强。实际运行过程中，因为是完全刚性的连接结构，这款联轴器能够将轴系的振动直接传递到设备的基座上，不会因为弹性元件的存在放大特定转速下的共振振幅，对于一些对传动刚度要求极高的重型加工设备来说，这种特性能够有效提升设备运行的稳定性，保证加工过程中不会因为传动环节的弹性形变导致工件加工精度下降。需要注意的是，这类刚性联轴器对安装时的轴系对中精度要求极高，如果安装时两轴的径向偏移或者角向偏移超出允许范围，

　　运行过程中会在轴、轴承以及联轴器本身产生极大的附加载荷，轻则导致轴承过早损坏，重则出现轴断裂或者联轴器崩裂的问题，因此安装时必须使用百分表对两轴的对中精度进行校准，确保径向跳动和端面跳动都在允许的公差范围内，紧固螺栓时必须使用扭矩扳手按照规定的力矩和顺序拧紧，避免因为螺栓预紧力不均匀导致联轴体受力偏载。从三维建模的角度来看，这款联轴器的模型完整还原了所有的结构细节，包括半联轴体的阶梯贴合面、螺栓孔的沉头结构、定位销的安装孔、轴孔内部的存油槽以及端部的倒角细节，所有特征的尺寸都按照实际加工的公差要求做了对应设置，既可以用于设备装配时的干涉检查模拟，也可以直接导出工程图用于生产加工，对于从事重型设备传动系统设计的工程师来说，能够直接复用在对应的轴系设计方案中，减少重复建模的工作量，提升设计效率。
