CA6140机床用叉形支架结构设计

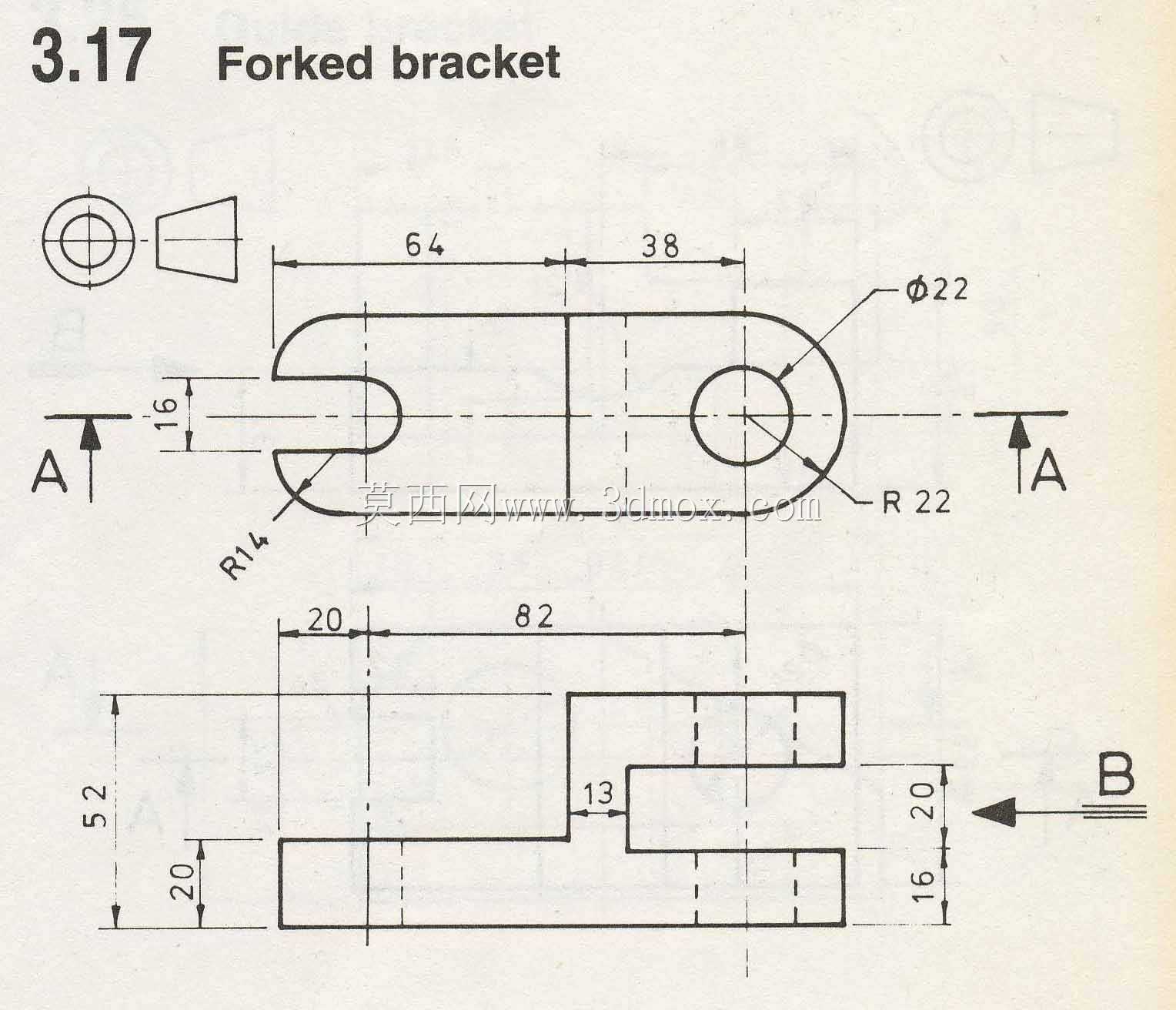

　　这款叉形支架是CA6140普通车床进给传动系统中的配套连接承载零件，主要安装在床身中部靠近溜板箱的传动链路位置，作用是衔接光杆传动输出端与进给换向机构的摆杆组件，承担传动过程中的径向载荷传递与运动轨迹约束功能，避免传动杆在高速回转过程中出现径向窜动，保障进给运动的平稳性。从结构设计逻辑来看，零件整体采用长条形扁平主体布局，一端设计为带R22圆弧收口的封闭圆环结构，内孔直径为φ22，该孔为轴承安装位，用于装配深沟球轴承支撑传动销轴，孔位与主体的同轴度公差控制在0.02mm以内，确保销轴回转时无卡滞。另一端为开口宽度16mm的叉形开槽结构，槽端外侧倒R14圆弧过渡，既消除了铣削加工后的应力集中点，也能在装配时为摆杆销轴提供导向，

　　方便快速对位安装。主体部分的厚度方向尺寸设计充分考虑了安装空间限制，总厚度20mm，其中叉形开槽的深度为13mm，剩余的7mm实体部分作为承力筋，可承受摆杆往复摆动带来的交变冲击载荷，避免长期使用后出现叉口张开变形的问题。零件的长度方向总尺寸为64mm加38mm的组合，其中从叉形槽根部到φ22孔中心的距离为82mm，该尺寸是严格按照CA6140车床床身的安装孔位跨距设计的，安装时无需额外调整安装座位置，可直接替换原有磨损的支架零件。宽度方向总尺寸为52mm，其中叉形部分的上下端面距离中心基准面的尺寸分别为20mm和16mm，非对称的尺寸设计是为了避让床身内部的润滑油管路，避免支架安装后与管路发生运动干涉。在建模过程中，

　　首先以主视图的水平中心线为基准绘制主体的外轮廓草图，先绘制φ22的内孔与R22的外圆弧，再延伸绘制长条形主体的直线段，最后绘制叉形端的R14圆弧与16mm宽的开槽轮廓，草图完全约束后拉伸20mm的主体厚度，随后对叉形槽进行切除拉伸，切除深度13mm，最后对所有锐边进行0.5mm的倒角处理，去除加工毛刺。工程图标注时，以φ22孔的中心为尺寸基准，依次标注各段长度、圆弧半径与厚度尺寸，同时标注A向视图的安装孔位与B向视图的槽宽尺寸，确保加工人员可直接通过图纸获取所有加工尺寸，无需二次换算。这类叉形支架在普通车床的日常维护中属于易损替换件，长期承受交变载荷后叉口位置容易出现磨损或微裂纹，建模时还原的所有尺寸均与原厂零件保持一致，可直接用于零件的复刻加工，也可作为同类叉形连接零件的设计参考，调整孔位尺寸与跨距后即可适配其他型号机床的传动连接需求。
