立柱式可调角度观测操作终端结构

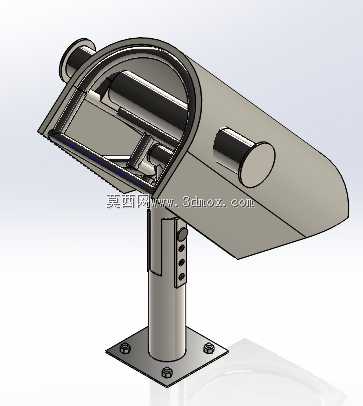

　　该结构主要面向工业现场的工位观测、操作终端承载场景设计，常见于生产线旁的工位操作指引、设备运行状态观测、小型检测工位的显示终端承载，也可适配户外公共区域的自助查询终端、观测类设备的支撑安装需求。整体采用立柱式落地安装结构，底部为方形法兰安装板，四个角位预留螺栓安装孔，可直接通过膨胀螺栓固定在水泥地面或者钢制设备平台上，安装时需保证安装面平面度公差不超过1mm/m，避免立柱安装后出现倾斜，影响上部终端的观测角度稳定性。立柱主体采用圆柱形空心型材设计，内部可穿设终端的供电线缆、信号传输线缆，实现走线隐藏，避免现场布线杂乱带来的安全隐患，同时也能防护线缆不受现场粉尘、切削液、外力剐蹭的损伤。立柱上部设置角度调节锁紧结构，

　　带有多档位调节定位孔，可根据操作人员的站立高度、观测位置调整上部终端的俯仰角度，调节完成后通过侧部的锁紧旋钮固定，锁紧后可承受上部终端的自重以及常规操作时的按压力，不会出现角度下滑、偏转的问题。上部承载壳体采用弧形流线型钣金折弯焊接结构，前端设置弧形挡边，可在一定程度上阻挡现场的落尘、飞溅的切削液滴落到终端显示面上，壳体两侧设置圆柱形握持结构，方便角度调整时施力，也可作为临时的扶手使用，壳体内部预留了显示模块、控制板卡的安装螺柱，可直接适配常规尺寸的工业显示屏、操作按键板的安装，不需要额外做安装位改制。壳体与立柱的连接部位采用回转支撑结构，除了俯仰角度调节外，还可实现水平方向360度旋转，满足不同方位的操作人员观测、操作需求，

　　旋转部位设置阻尼结构，转动时手感均匀，无卡滞、松动问题，调整到任意角度都可保持位置稳定。从安装边界来看，底部法兰安装板的尺寸适配常规的地面安装点位，不需要额外做过大的基础改造，立柱高度符合成年人站立操作的人体工程学要求，上部壳体的尺寸不会占用过多的工位通道空间，在生产线旁、设备操作侧安装时不会影响正常的物料转运、人员通行。设计过程中优先考虑了现场使用的可靠性，所有钣金连接部位都采用满焊后打磨处理，表面做喷塑防锈处理，可适应车间内多粉尘、少量油污的使用环境，锁紧旋钮采用防滑纹路设计，操作人员佩戴劳保手套时也可轻松完成锁紧、松开操作，不需要额外借助工具。线缆从立柱内部穿出后直接进入上部壳体的内部腔体，所有走线部位都设置橡胶护圈，

　　避免线缆被钣金锐边割破绝缘层，造成用电安全隐患。上部壳体的弧形挡边高度经过反复验证，既不会遮挡操作人员的观测视线，又能起到足够的防护作用，当现场有少量液体飞溅时，可顺着弧形挡边流向壳体两侧，不会流入壳体内部损坏电子元器件。整体结构没有复杂的传动部件，后期维护只需要定期检查锁紧旋钮的紧固状态、安装螺栓的防松情况即可，不需要做复杂的润滑、校准工作，适合在工业现场长期免维护使用。在进行三维建模时，所有钣金件的折弯系数都按照常规冷轧钢板的加工参数设置，焊接预留量、安装孔位的公差都符合通用机械加工的标准要求，导出的工程图可直接用于下料、折弯、焊接加工，不需要二次调整尺寸参数。
