全向移动轮组结构三维设计

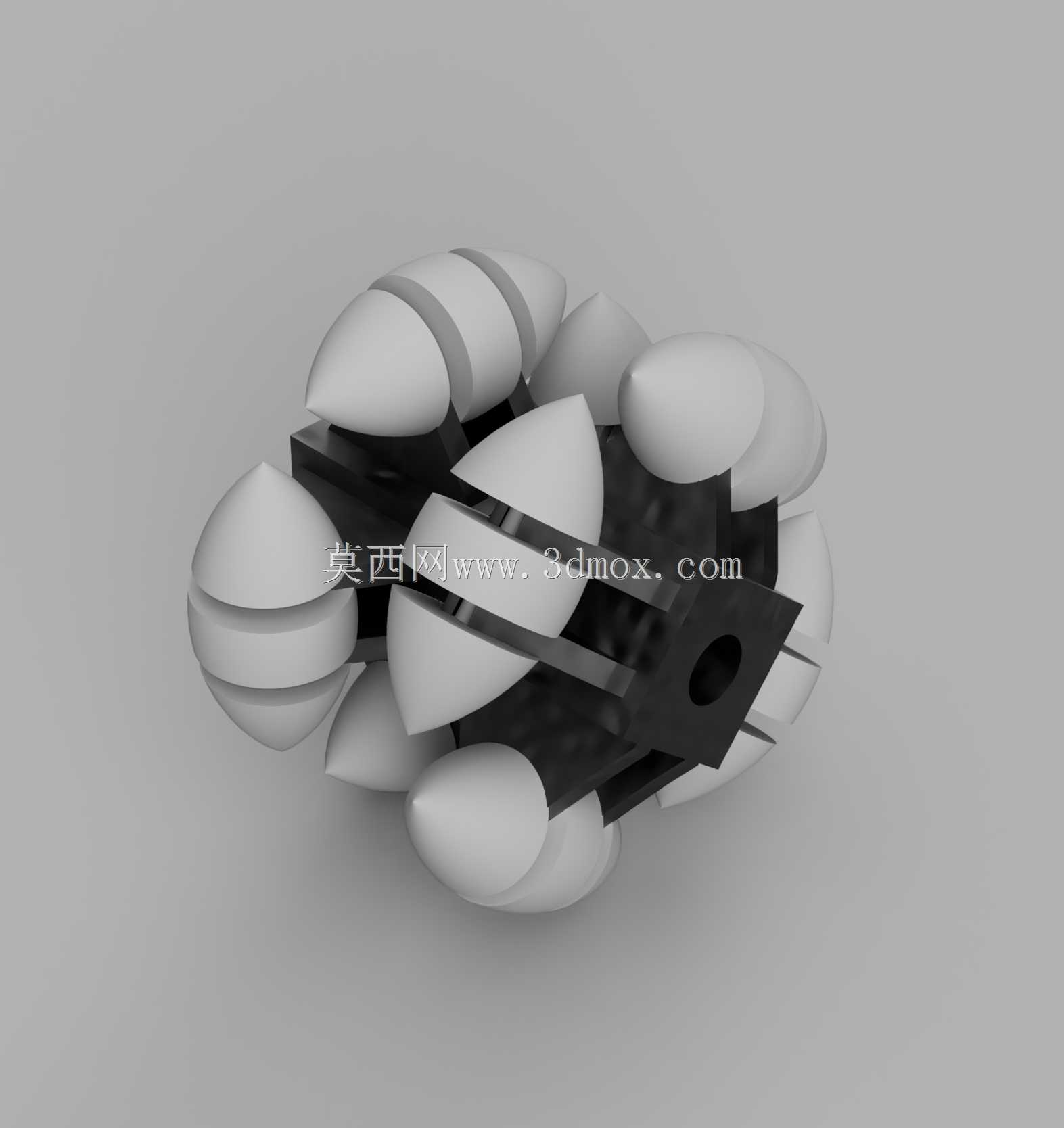

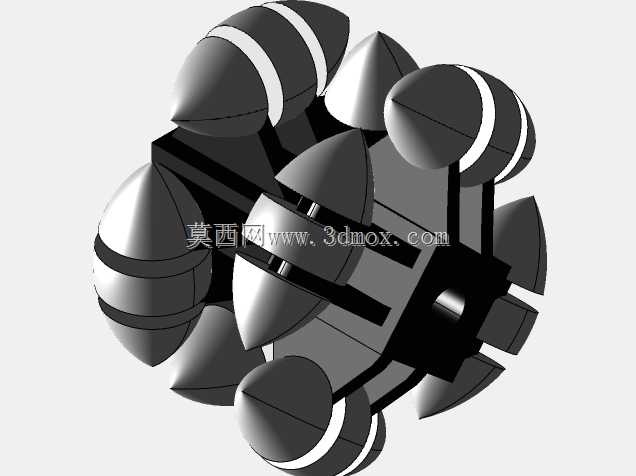

　　这款全向轮结构主要面向室内移动机器人、AGV转运平台、小型服务机器人的行走系统设计，区别于传统差速轮只能沿轮轴切线方向行进的特性，该轮组可实现平面内任意方向的平移、零半径回转、斜向滑移等复杂运动轨迹，适配仓储分拣、车间物料转运、服务类机器人迎宾导览等需要高机动性的作业场景，尤其适合空间狭窄、转向半径受限的作业环境，无需预留传统轮组转向所需的额外回转空间，能大幅提升移动平台在密集排布的作业区域内的通行效率。从结构设计逻辑来看，该轮组采用多组分布式小辊子沿主轮毂圆周交错排布的布局，每个小辊子的自身轴线与主轮的旋转轴线呈固定夹角，当主轮绕自身轴旋转时，接触地面的小辊子可沿自身轴线自由转动，通过多个全向轮的转速差与转向配合，

　　即可合成任意方向的运动矢量，无需额外设置转向驱动机构，简化了底盘的驱动链路结构。设计过程中需要重点关注小辊子的排布间隙与外轮廓包络，确保轮组滚动过程中始终有至少两个小辊子与地面保持接触，避免行进过程中出现颠簸、跳轮的问题，同时小辊子的外轮廓需要做母线修型，保证所有接触点的包络面为标准圆柱面，让轮组的滚动半径保持恒定，降低运动控制过程中的里程计误差。安装边界方面，主轮毂中心设置有标准的驱动轴连接孔位，可适配常规的直流减速电机、伺服电机输出轴，轮毂两侧预留有轴承安装位，可直接固定在底盘的轮组安装支架上，安装孔位采用对称布局，兼容不同宽度的底盘安装梁，小辊子的转轴采用耐磨衬套结构，降低长期滚动过程中的磨损量，辊子外层可包覆防滑橡胶层，

　　提升与环氧地坪、瓷砖地面、水泥地面的摩擦力，避免行走过程中出现打滑。在实际选型适配时，需要根据移动平台的额定负载匹配对应数量的全向轮，通常三到四个轮组即可组成完整的全向移动底盘，每个轮组独立配置驱动电机，通过运动控制器协调各轮的转速与转向，即可实现全向移动功能。设计时还需要考虑小辊子的承载能力，单个小辊子的接触应力需要满足平台满载工况下的载荷要求，避免辊子受压变形影响运动精度，同时主轮毂采用分体式装配结构，方便后期更换磨损的小辊子，无需整体拆卸轮组，降低后期维护成本。轮组的整体外轮廓经过优化，在保证辊子排布密度满足接触连续性要求的前提下，尽可能压缩主轮毂的径向尺寸，降低轮组占用的底盘安装空间，给底盘内部的电池、控制器、传感器等部件留出更多布置空间。辊子的排布角度经过反复校核，确保运动矢量合成时无耦合死区，在任意运动方向下都能提供稳定的驱动力，不会出现某个方向上驱动力不足的问题。
