工业车间通风送风结构三维设计

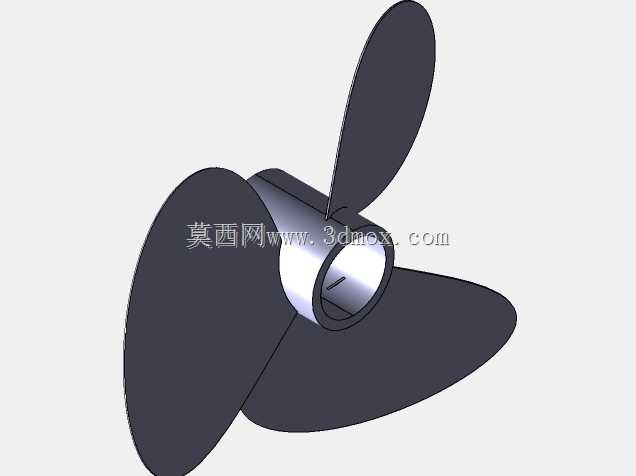

　　在机械加工车间的通风系统搭建环节，这类轴流送风结构的应用场景十分明确，主要针对封闭或半封闭生产区域的空气置换需求，解决切削作业区油雾弥散、焊接工位烟尘堆积、热处理区域局部温度过高等实际生产痛点，区别于民用通风设备，其结构设计完全围绕工业场景的长周期连续运行、高风压输出需求展开。从实际用途来看，该结构可直接对接车间通风管道，也可作为独立壁装送风单元使用，在机床密集排布的加工区域，能够沿作业面形成稳定的推流式风场，将作业区域产生的悬浮颗粒物、余热持续导向排风通道，避免有害介质在操作人员呼吸带聚集，部分工况下也可配套外置过滤组件，作为工位局部降温送风的核心动力单元使用。从功能特性层面拆解，该结构的风叶采用等弦长后掠翼型设计，

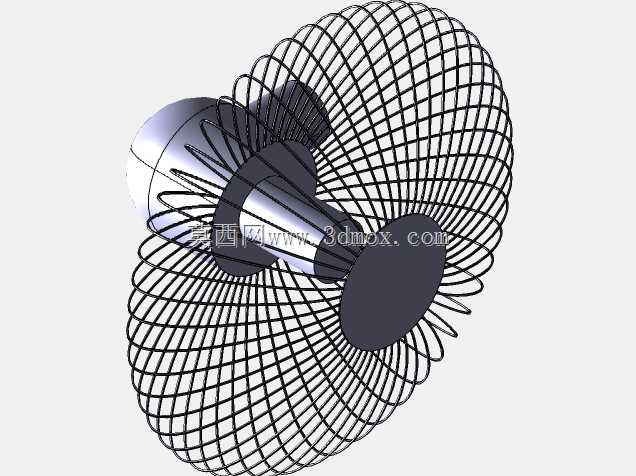

　　叶根与轮毂衔接处做了圆弧过渡强化，避免长期高速运转下的应力集中问题，风筒与电机安装座之间设置了径向导流筋，既能够提升整体结构的抗扭刚度，也可以对进入风筒的气流做预整流，减少叶尖涡旋带来的气动损耗，相比普通民用风机结构，其电机安装位预留了标准的法兰对接接口，可适配不同功率等级的工业驱动电机，满足不同送风距离、风压要求的场景适配。设计思路上，整个结构优先考虑工业场景的易维护性，风筒采用分段式拼接结构，前后防护网与风筒的连接采用快拆卡扣设计，无需专用工具即可完成风叶清理、轴承润滑等日常维护作业，轮毂与电机输出轴的配合采用键连接加锁紧顶丝的双重固定结构，避免长期启停交变载荷下出现轴毂松动的问题，所有外露的结构棱边均做了倒钝处理，

　　符合机械设备安全防护的相关要求，避免安装维护过程中出现剐蹭伤害。关于外形尺寸与安装边界，该结构的风筒外径适配常规工业通风管道的通用对接尺寸，轴向安装长度预留了电机接线端的操作空间，壁装工况下，安装支架的固定孔位间距匹配车间常用的C型钢导轨规格，无需额外打孔即可完成快速固定，吊装工况下，风筒顶部预留了四个对称的吊耳接口，可直接配合花篮螺栓调整安装水平度，结构整体的重心落在风筒轴向中心线上，满负荷运转时的动平衡余量控制在工业风机允许的精度范围内，不会对安装基础产生额外的振动载荷。在结构细节处理上，风叶的叶尖与风筒内壁的间隙控制在合理区间，既避免运转过程中出现刮蹭干涉，也尽可能减少间隙漏风带来的效率损失，

　　导流筋的排布角度与风叶出口气流方向匹配，能够将风叶输出的旋流调整为轴向直流，降低风筒出口端的湍流损耗，电机安装座的散热筋沿轴向排布，可借助风筒内的流动气流带走电机运行产生的热量，无需额外设置独立散热风扇，简化整体结构的同时提升了驱动单元的运行可靠性。针对机床加工区域的特殊使用场景，该结构的所有金属构件表面均做了防锈耐油涂层处理，可耐受车间内切削油雾、冷却液蒸汽的长期侵蚀，防护网的网孔尺寸符合安全防护标准，既能够保证气流顺利通过，也可防止较大尺寸的杂物进入风筒打伤风叶，结构整体的连接紧固件均采用防松设计，适配车间内设备运转带来的持续振动环境，避免长期运行后出现紧固件脱落的问题。
