方形法兰安装多叶轮轴流通风装置结构

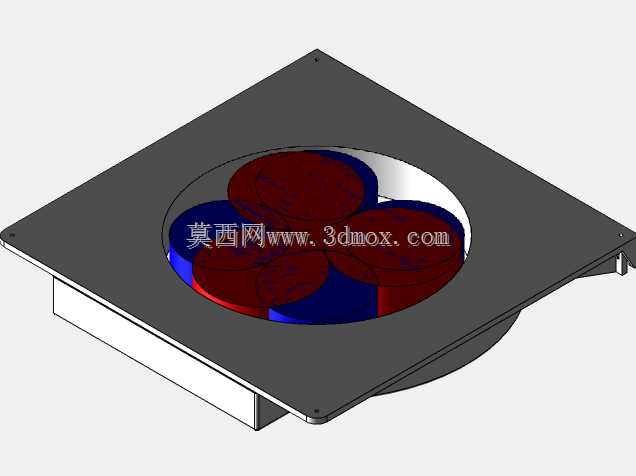

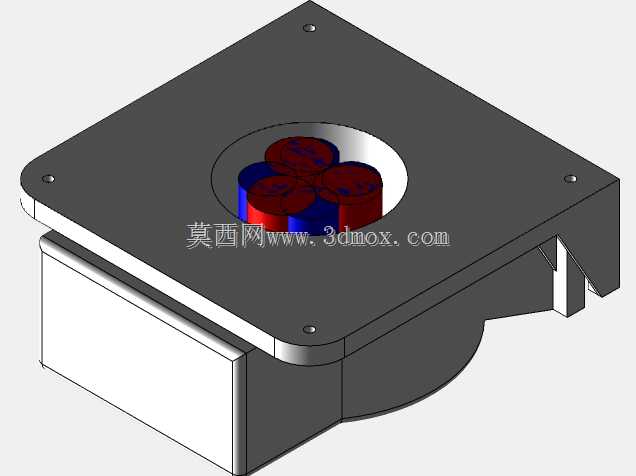

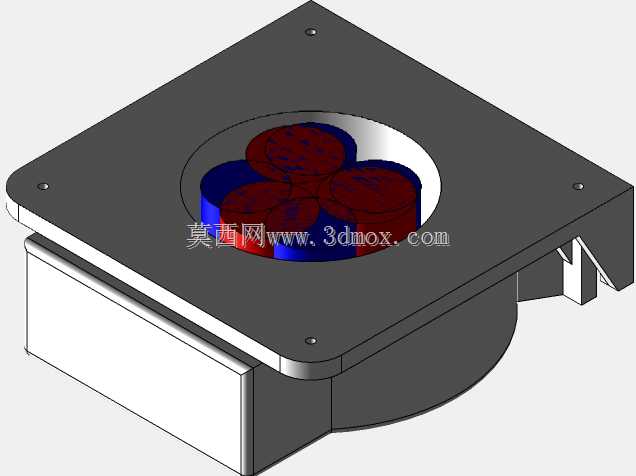

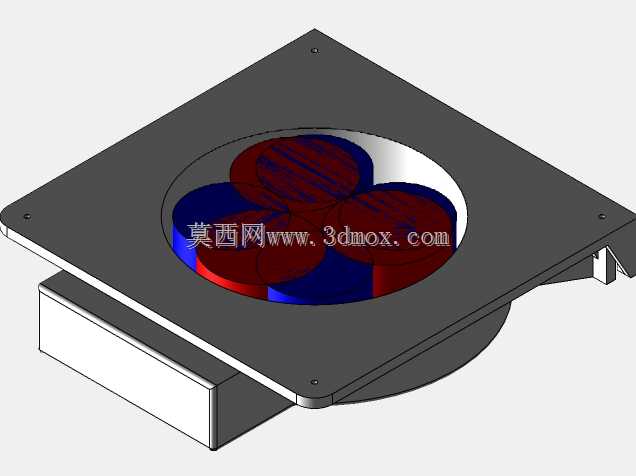

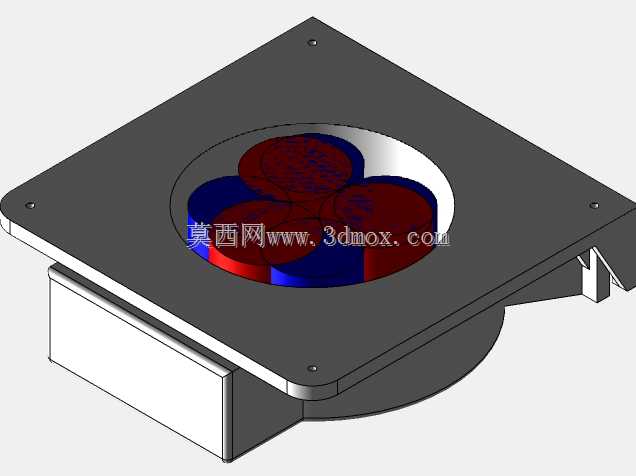

　　这款通风构件的设计初衷，是适配机柜密闭空间内的定向散热需求，常见于工业电控柜、小型机床电气舱、嵌入式设备通风工位的安装场景，区别于常规单叶轮轴流风机，其采用三组叶轮同轴错位排布的结构，在相同安装开孔尺寸下，能覆盖更大的出风扫掠面积，避免单叶轮中心区域风压不足的问题。从安装边界来看，上部采用方形安装法兰板，四个角预留沉头安装孔位，可直接通过螺栓固定在机柜壁面的预设开孔上，法兰板下方的圆形风筒嵌入开孔内部，不会额外占用机柜外部的安装空间，下部的方形接线盒结构与风筒侧壁一体化设计，接线端朝向侧下方，能避免安装后线缆过度弯折，同时适配常规走线槽的布线走向。设计过程中，叶轮采用红蓝双色的差异化分件，并非单纯的外观区分，

　　而是对应不同的叶片倾角设置，三组叶轮分别承担进风导流、中段增压、出风整流的作用，相邻叶轮的叶片旋向经过匹配，能抵消部分转动过程中的轴向振动，降低风机运行时的共振传递，减少对机柜内精密电气元件的干扰。实际应用中，这类结构的通风装置不需要额外加装导风罩，法兰板与壁面贴合后即可形成独立的通风流道，风筒内壁做了圆弧过渡处理，能减少气流在筒壁处的紊流损耗，相比同功率的常规单叶轮风机，相同安装点位的通风量能提升两成左右，同时运行噪音更低。从结构建模的细节来看，法兰板的厚度经过匹配，能适配1.5mm到3mm厚度的机柜壁板安装，沉头孔的深度刚好容纳标准沉头螺栓的头部，安装后螺栓头不会突出法兰平面，不会影响外部的盖板装配；

　　下部的接线盒与风筒的连接位置做了加强筋过渡，能避免长期运行振动导致的连接部位开裂，接线盒的盖板采用卡扣加螺栓的双重固定方式，日常维护时不需要完全拆下螺栓即可打开盖板接线，同时能保证接线部位的防护等级。在设备选型适配时，这类结构的通风构件可以直接替换同安装尺寸的常规轴流风机，不需要对原有机柜的开孔进行二次加工，安装法兰的孔位间距与行业通用的方形风机安装孔位完全兼容，替换过程仅需拆卸原有风机的固定螺栓，对接电源线后即可完成安装，大幅降低老旧设备散热改造的施工成本。叶轮与风筒内壁的间隙控制在1.5mm，既不会因为间隙过小导致叶轮转动时蹭到筒壁，也不会因为间隙过大造成气流回流损失，建模时对叶轮的叶片曲面做了连续性处理，叶片边缘做了小圆角钝化，避免高速转动时的气流切割噪音，同时也能减少叶片边缘的应力集中，提升长期运行的结构强度。
