四路LoRa无线传感采集扩展模块结构设计

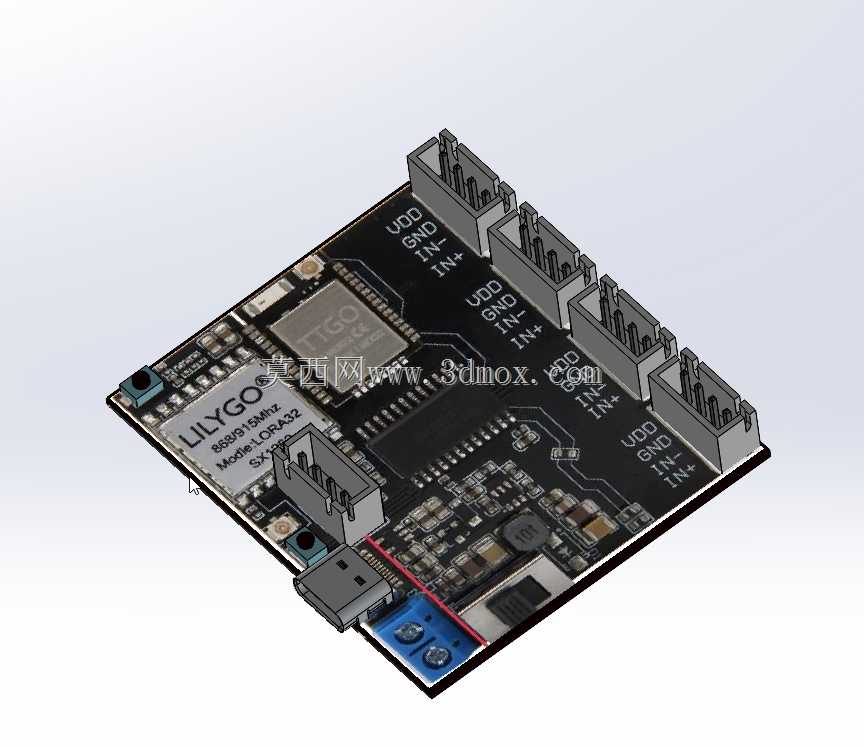

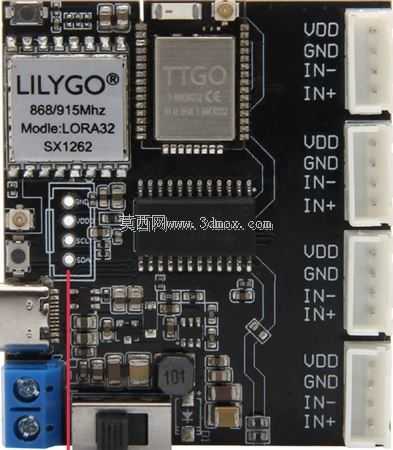

　　这款四路无线传感采集扩展模组，主要面向工业现场分布式数据采集、农业环境多点监测、小型物联网终端组网这类需要多节点传感数据汇总传输的场景，实际使用中可同时挂载四路称重类传感单元，依托LoRa无线链路完成长距离低功耗的数据回传，无需布设复杂的现场通讯线缆，适合布线难度大、监测点位分散的野外或厂区环境。从功能特性来看，模组核心集成了ESP32主控单元与SX1262射频芯片，支持868Mhz与915Mhz两个常用的ISM频段，射频链路的传输稳定性经过结构层面的优化，板载的四路HX711传感接口可直接对接桥式称重传感器，无需额外外接信号调理电路，每个通道独立完成模数转换，避免多通道数据采集时的串扰问题，

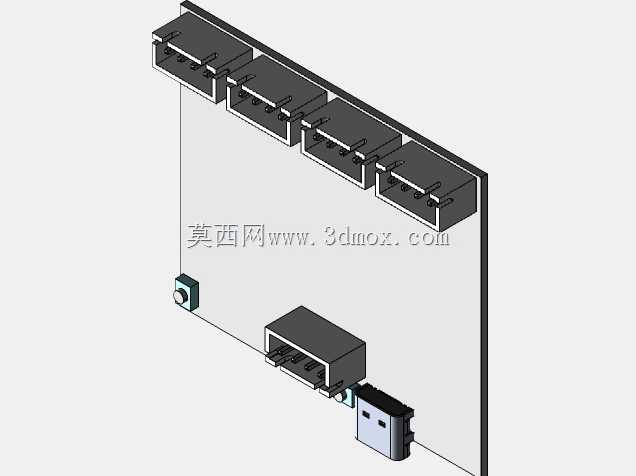

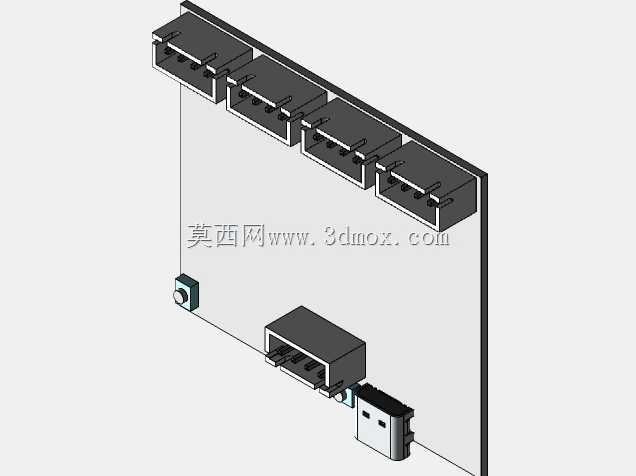

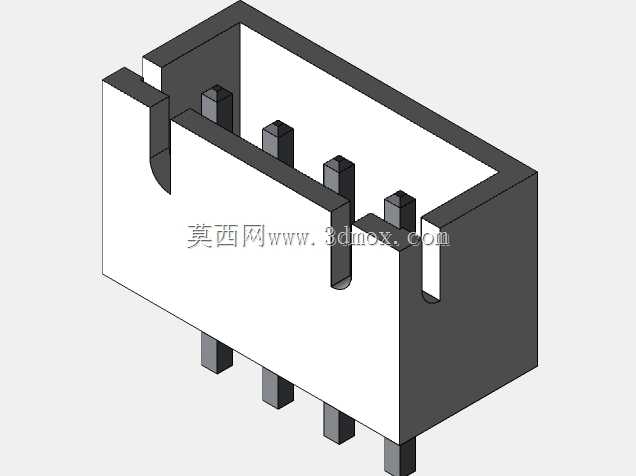

　　模块预留的扩展接口可对接其他类型的模拟量或数字量传感单元，适配不同的采集需求。设计过程中优先考虑了多模组拼接安装的兼容性，整体采用板载直插式的接口布局，四路传感接口沿模组侧边等距排布，接口间距预留了常规接线端子的操作空间，不会出现相邻接口接线互相干涉的问题，射频部分的电路区域做了结构避让，避免金属接插件对射频信号造成屏蔽影响，主控与射频芯片的布局避开了接口插拔时的受力区域，减少长期使用过程中接插件受力传导导致的芯片虚焊风险。外形尺寸方面，模组整体采用长条式矩形结构，安装孔位沿模组两侧对称布置，孔位尺寸适配常用的DIN导轨安装卡扣与PCB固定铜柱，既可以直接通过铜柱固定在设备壳体内部的安装柱上，

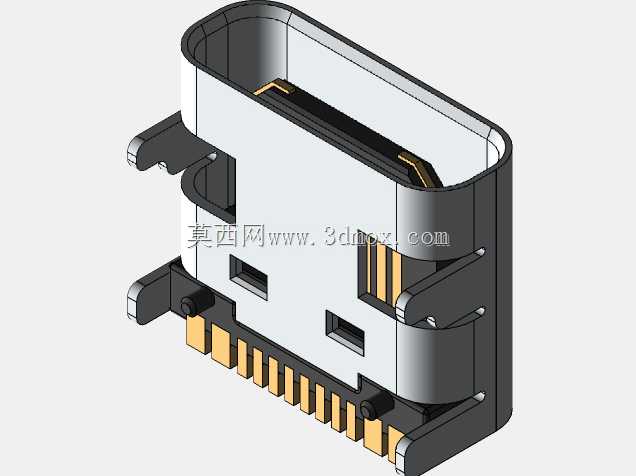

　　也可以搭配卡扣卡装在标准电控柜的DIN导轨上，安装边界预留了接线的弯曲半径空间，模组侧边与设备壳体壁面的最小安全距离控制在8mm以上，既保证接线操作有足够的操作空间，也避免壳体壁面遮挡射频天线的信号传输路径。模组的外接通讯与供电接口布置在模组端部，接口类型采用通用的Type-C规格，兼顾供电与串口调试功能，接口位置避开了安装固定的受力区域，插拔调试时不会对模组的安装固定造成影响，四路传感接口采用统一的引脚定义，每个接口的引脚排布完全一致，现场接线时无需区分通道序号，可任意插接传感单元，降低现场接线的出错概率。结构设计上还考虑了多模组堆叠扩展的需求，相邻模组拼接时，接口位置完全对齐，可通过侧边的排针排母实现多模组的级联扩展，

　　扩展后的整体安装孔位保持统一，无需重新设计安装支架，级联后的供电与通讯线路通过板间连接器直接连通，无需额外外接飞线，整体结构整洁，适合多通道采集需求的场景快速搭建采集系统。射频部分的天线布局做了优化，天线区域的PCB没有铺铜遮挡，安装时该区域朝向无金属遮挡的方向，可保证无线传输的信号强度，在开阔场景下的有效传输距离可满足常规物联网组网的需求，模组的整体厚度控制在较低范围，可嵌入到小型的传感终端壳体内部，不会占用过多的壳体内部空间，适配各类小型化的采集终端设计需求。
