佳明12GPS改装双18650电池仓结构

　　户外手持GPS设备在长时间野外作业、徒步穿越、地质勘探场景中，原厂内置电池的续航短板一直是一线使用者的核心痛点，不少用户会通过外挂电池包、更换大容量电芯的方式延长续航，但常规改装往往存在结构适配差、供电稳定性不足、数据传输不便的问题，这套针对佳明12手持GPS的改装结构，从结构适配、供电拓展、数据交互三个维度完成了实用化改造，完全匹配户外作业的实际使用需求。整个改装的核心结构是适配双节18650圆柱锂电池的后盖组件，设计阶段首先完成了原机后盖的安装边界测绘，所有卡扣位置、贴合公差完全匹配原机外壳的装配尺寸，不需要对原机主体结构做破坏性切削，打印成型的后盖可以直接卡入原机的安装位，和机身接缝均匀，不会出现凸起、松动的问题，

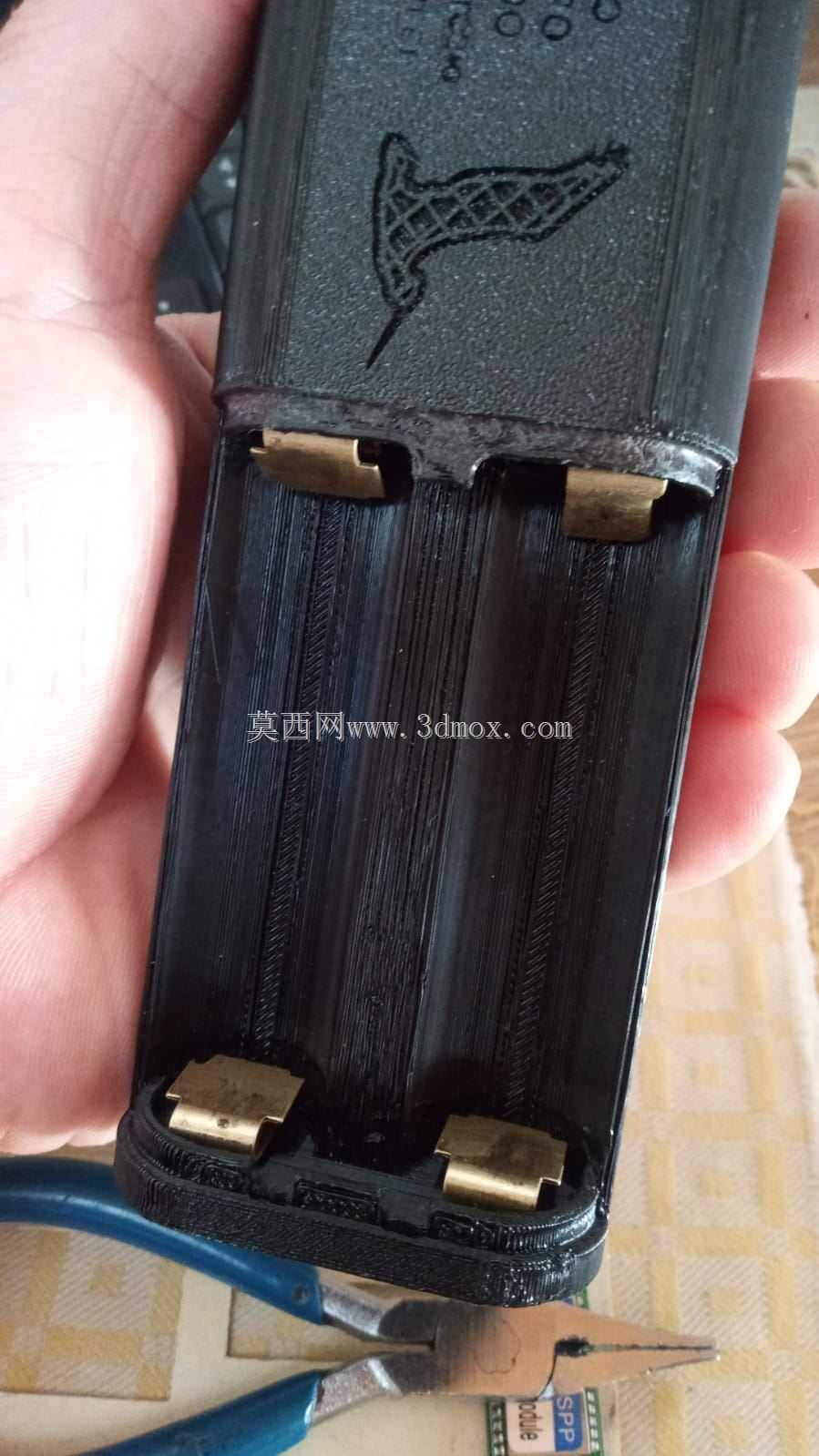

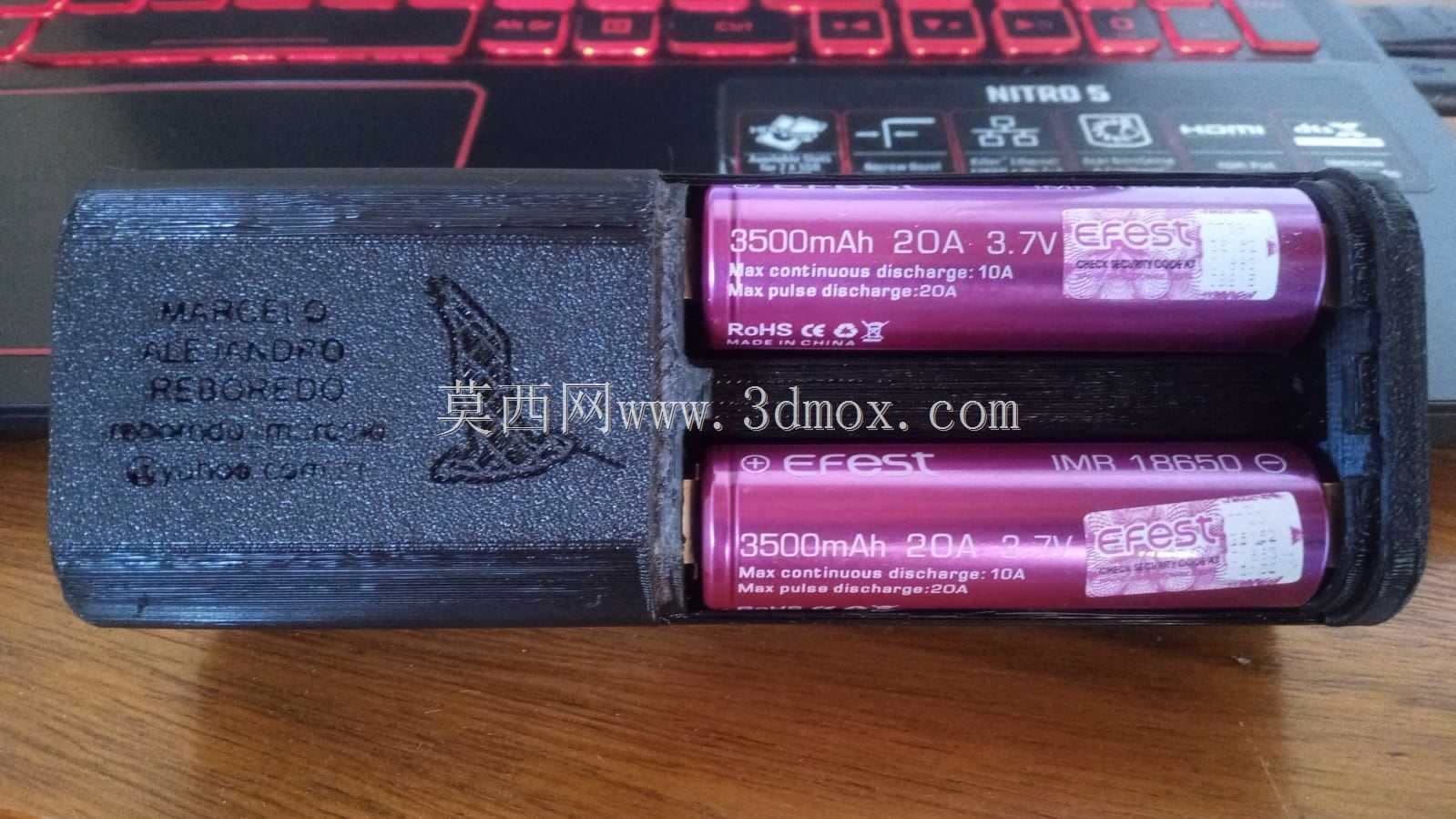

　　日常手持使用时不会硌手，也能避免雨水、灰尘从拼接缝隙进入设备内部。双18650电池仓采用并联布局设计，仓体内预留了标准的弹簧触点位置，不需要焊接导线就能完成电芯的固定与导通，日常更换电芯只需要打开后盖即可操作，适配市面上所有常规尺寸的18650动力电芯与容量电芯，单节3500mAh的电芯组合后，整体续航可以达到原厂内置电池的十倍以上，完全满足连续一周以上的无外接电源野外作业需求。仓体内部还做了电芯限位筋设计，即使设备跌落、剧烈晃动，电芯也不会出现移位、触点松脱的问题，供电稳定性远高于常规的胶带捆绑、橡皮筋固定的临时改装方案。在供电接口设计上，结构预留了Micro USB接口的安装位，接口位置和原机手持握持的手指位置错开，

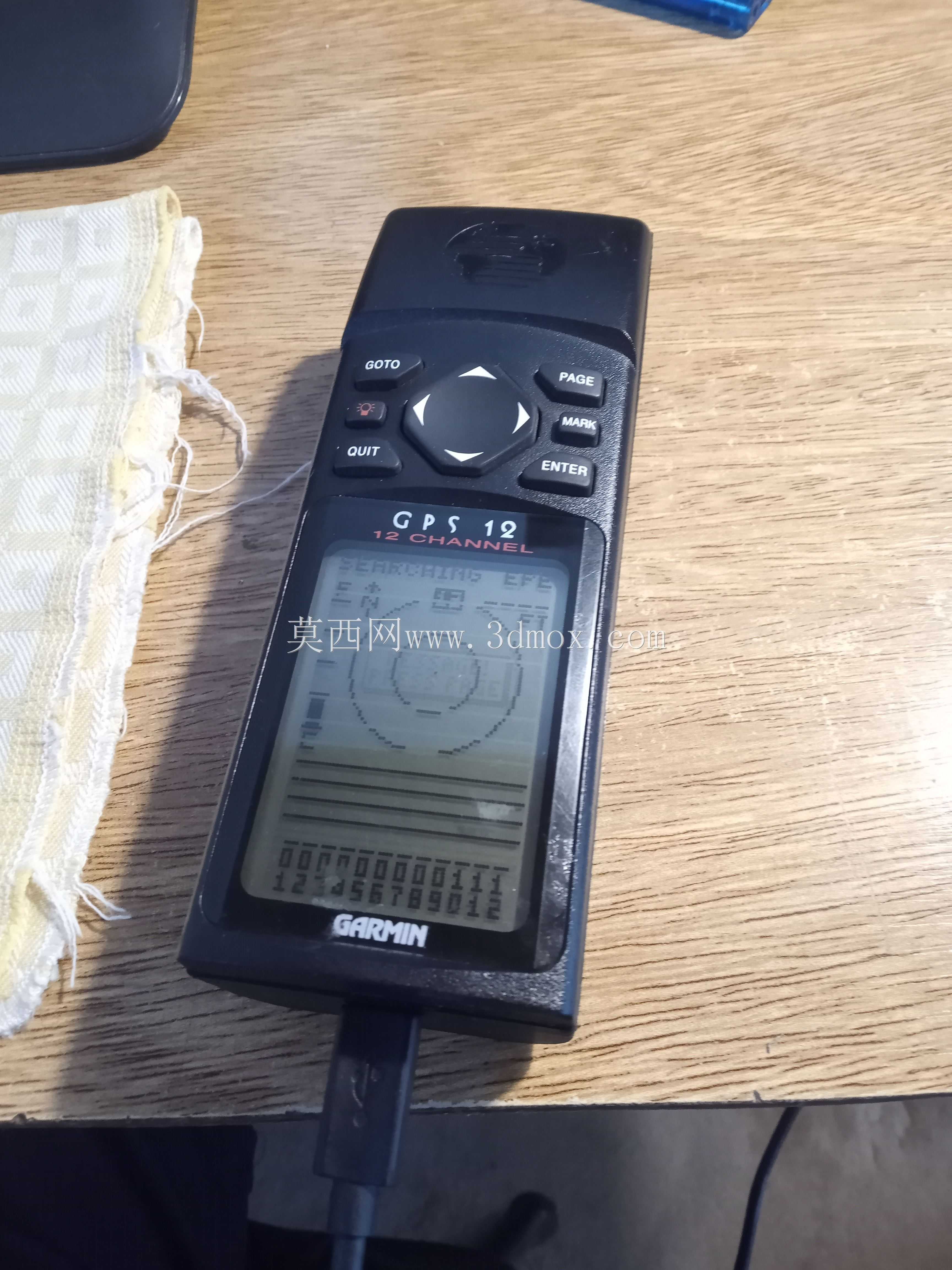

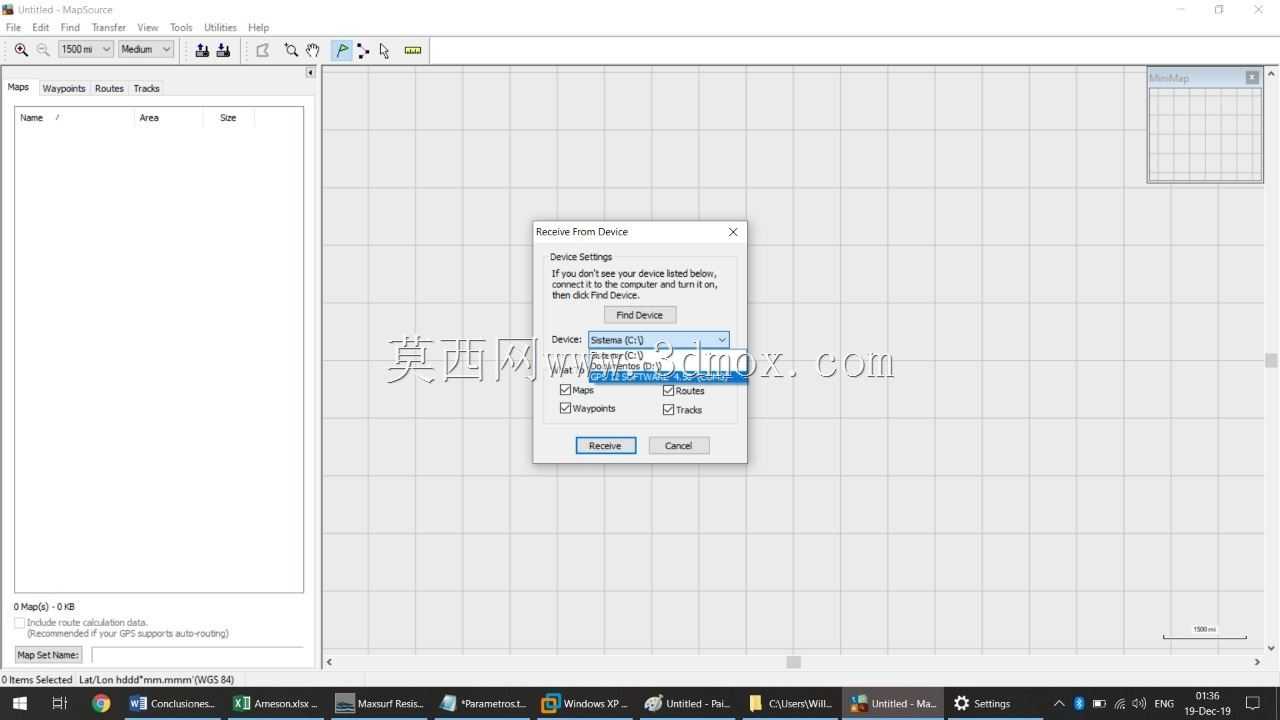

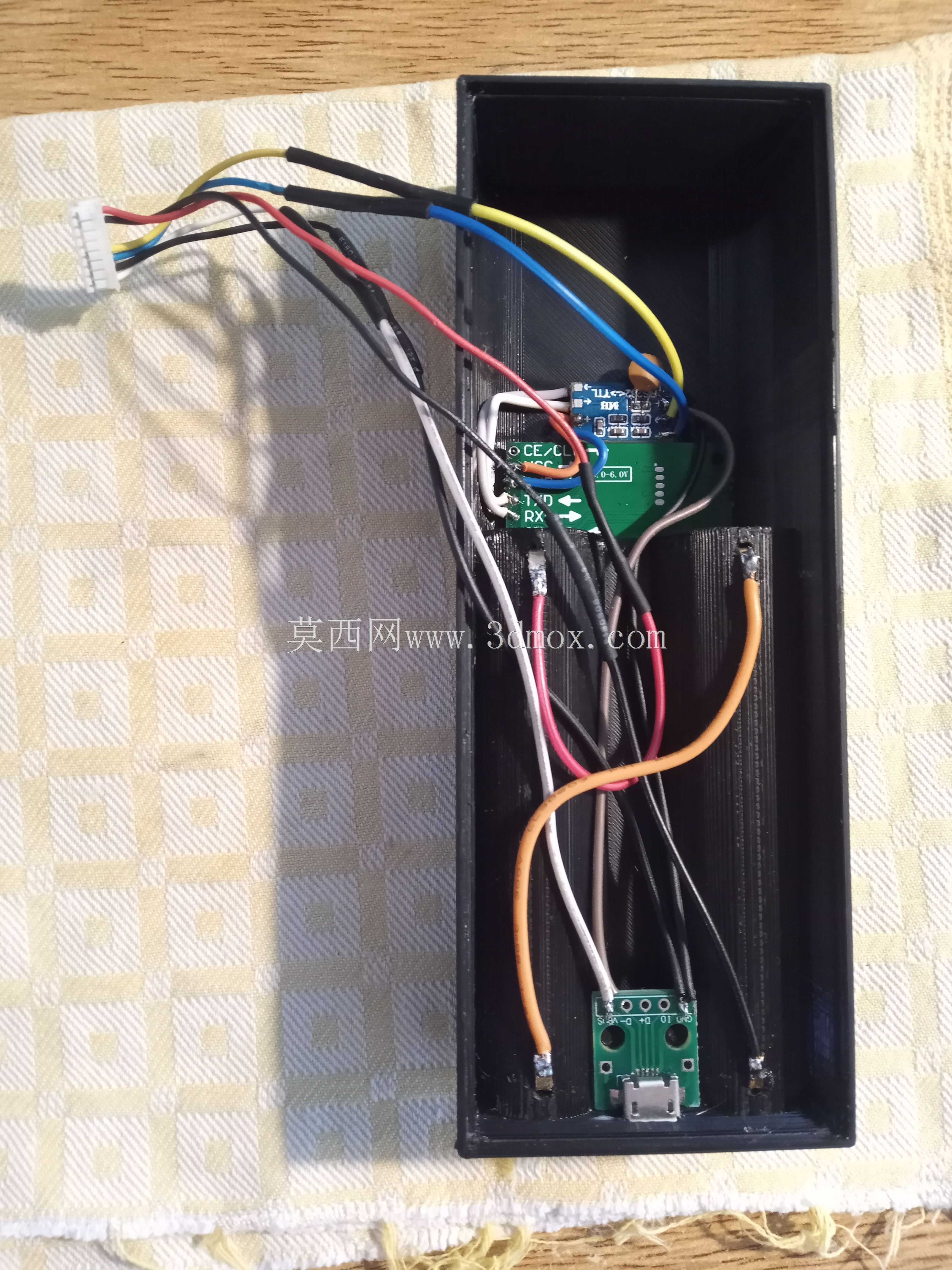

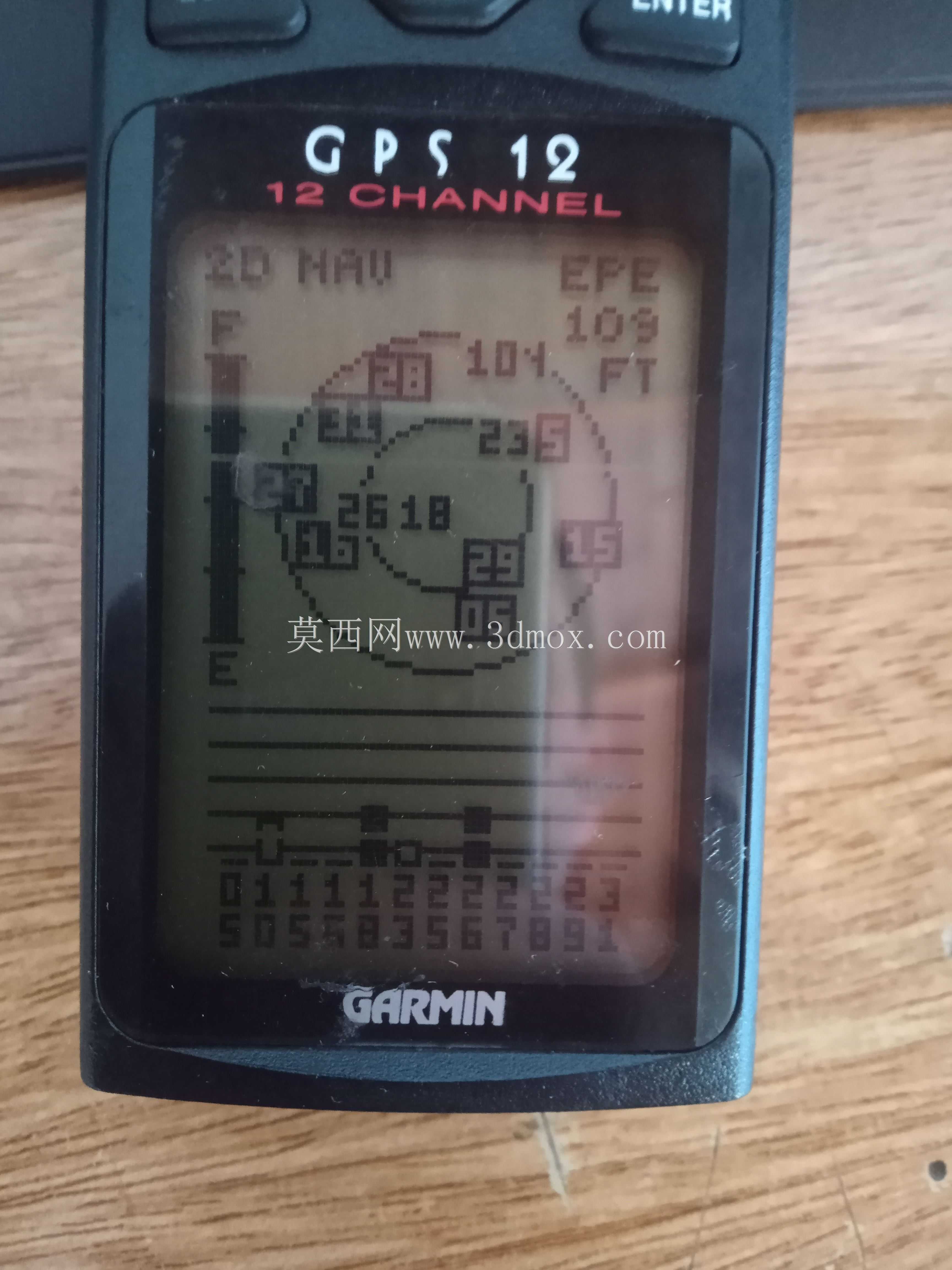

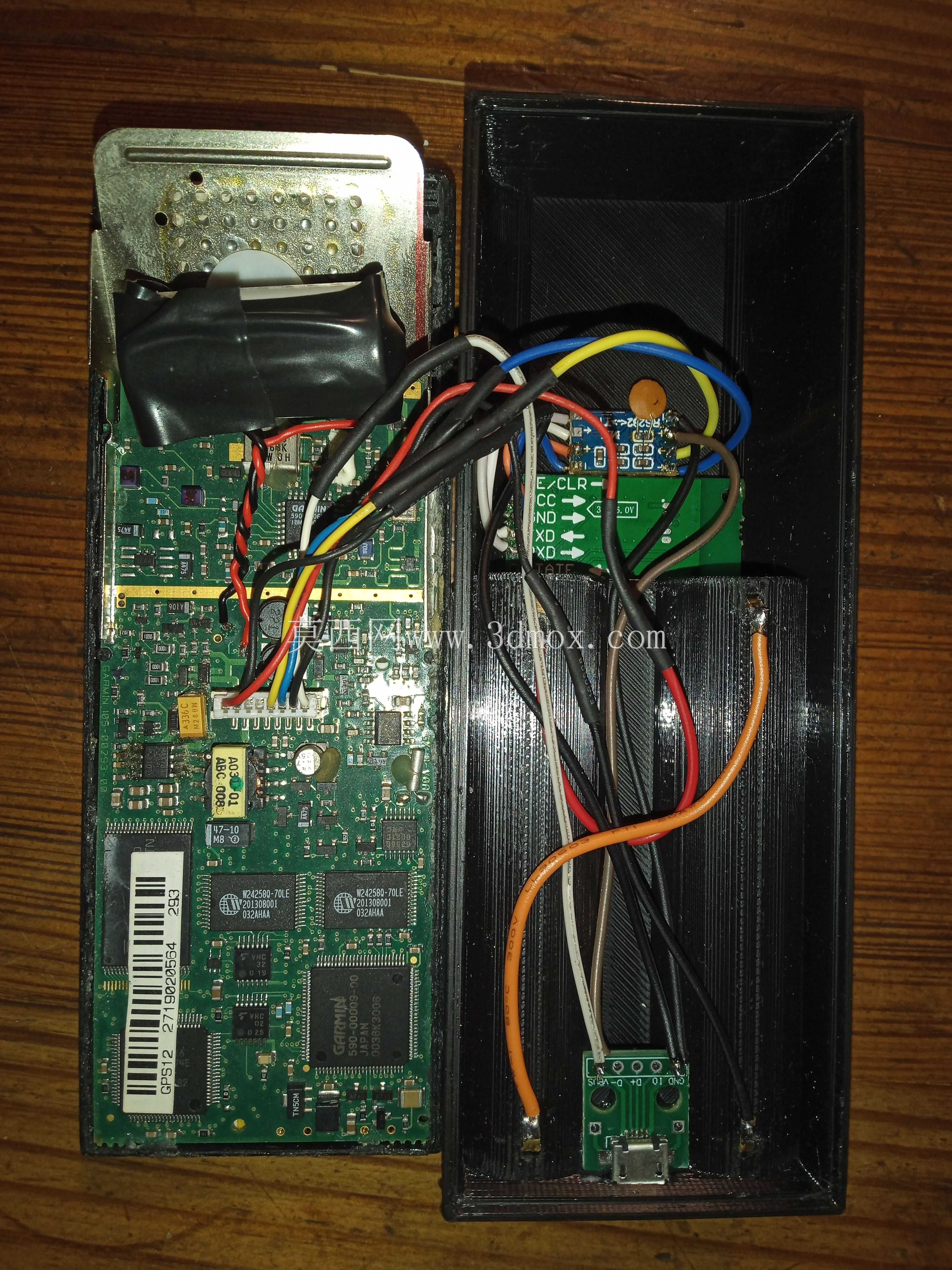

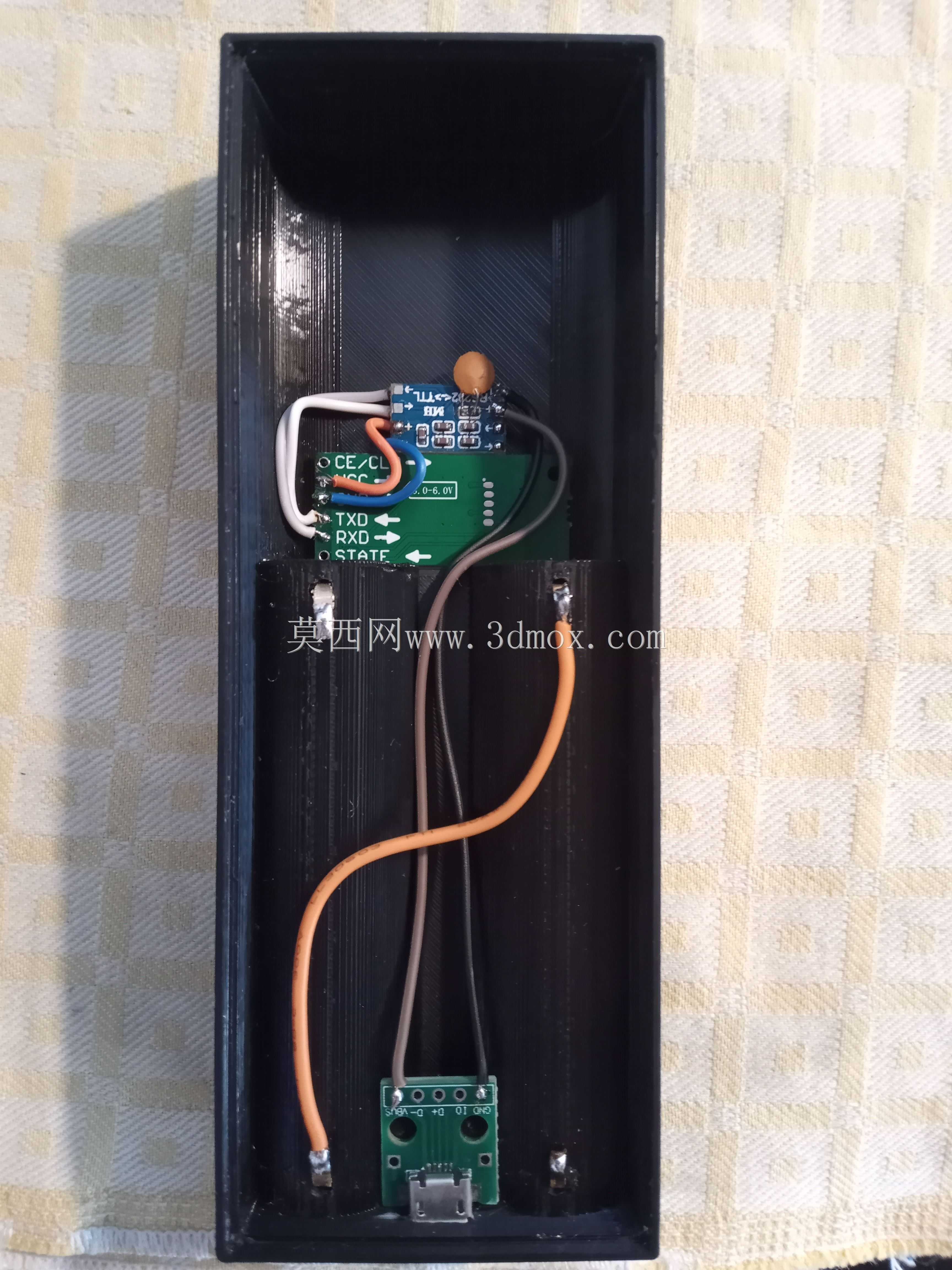

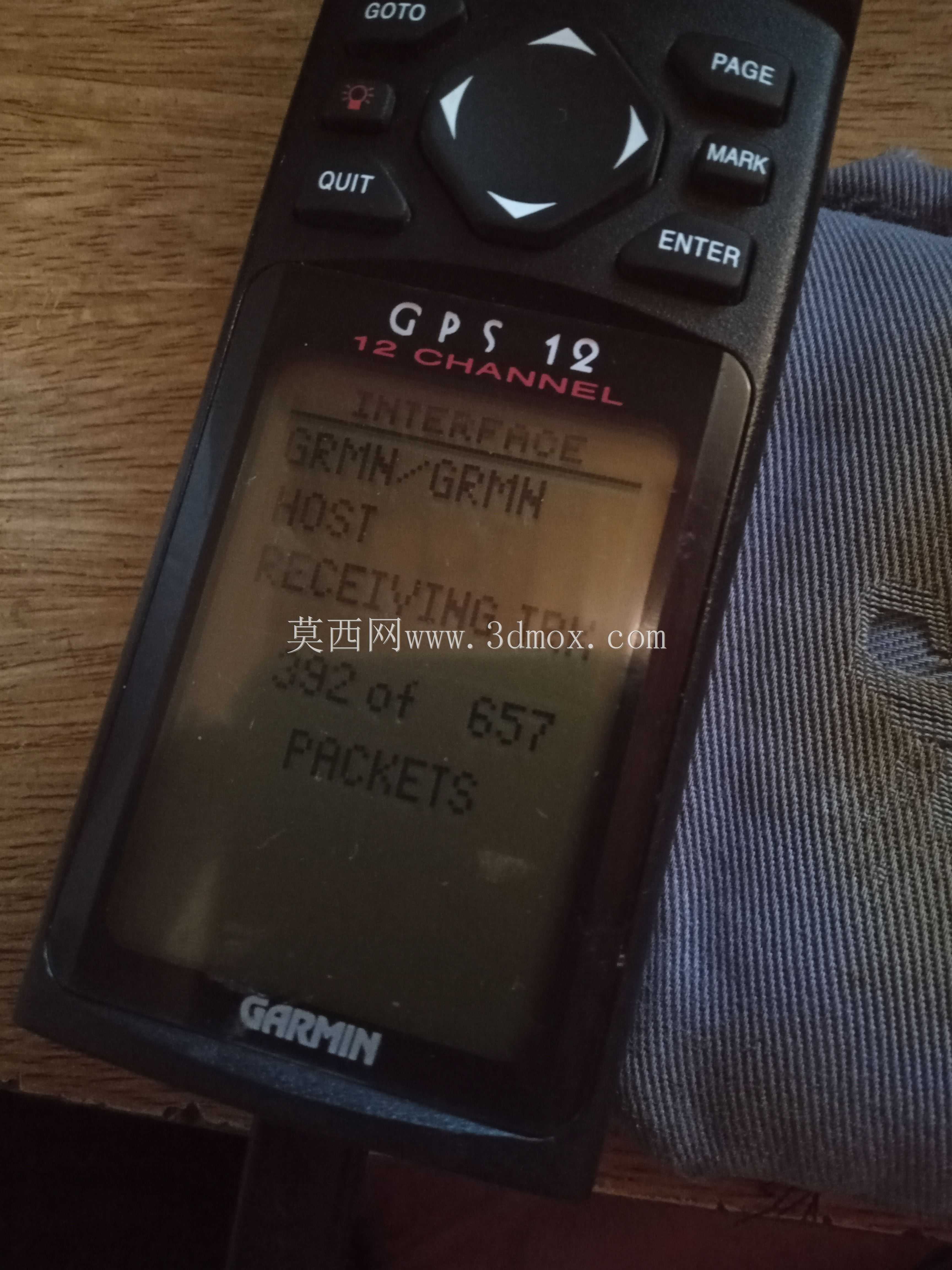

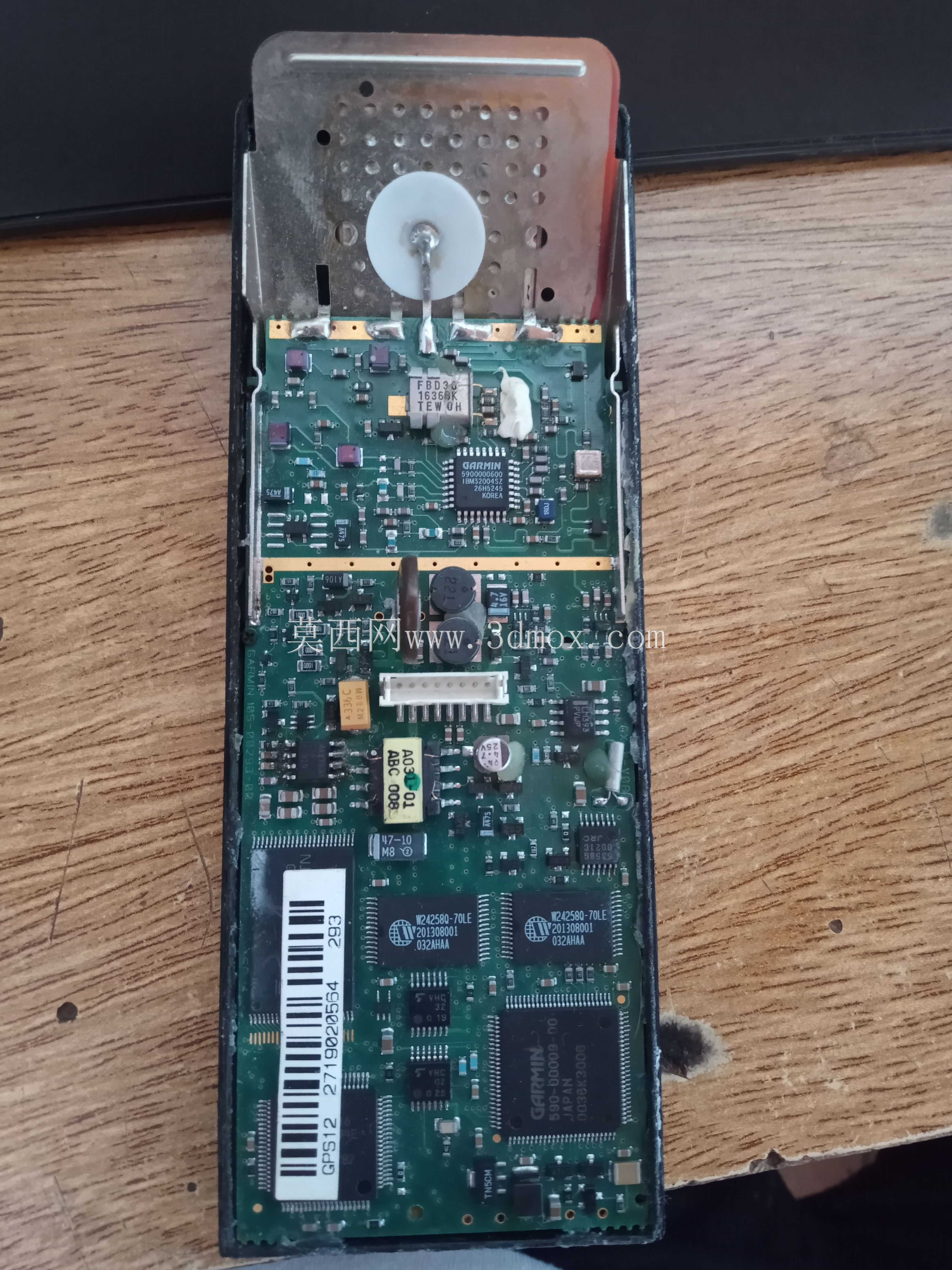

　　插线充电或者供电时不会影响正常的按键操作，接口电路做了5V输入的稳压适配，虽然设备原厂设计的理想供电电压为12V直流，但实际测试中5V USB供电可以完全支撑设备的正常搜星、定位、数据存储功能，用户可以直接用常见的手机充电宝、车载USB接口为设备供电，不需要额外携带专用的升压供电模块，大幅降低了户外出行的配件负重。数据拓展部分，结构内部预留了蓝牙模块与TTL转换器的安装空间，模块位置避开了电池仓与GPS天线的安装区域，不会对GPS信号接收造成屏蔽干扰，蓝牙模块通过TTL转换器和设备的原有数据端口连接，不需要破坏原机的核心主板线路，改装完成后可以直接通过无线方式把定位数据、航迹信息实时传输到电脑、手持平板等终端设备，

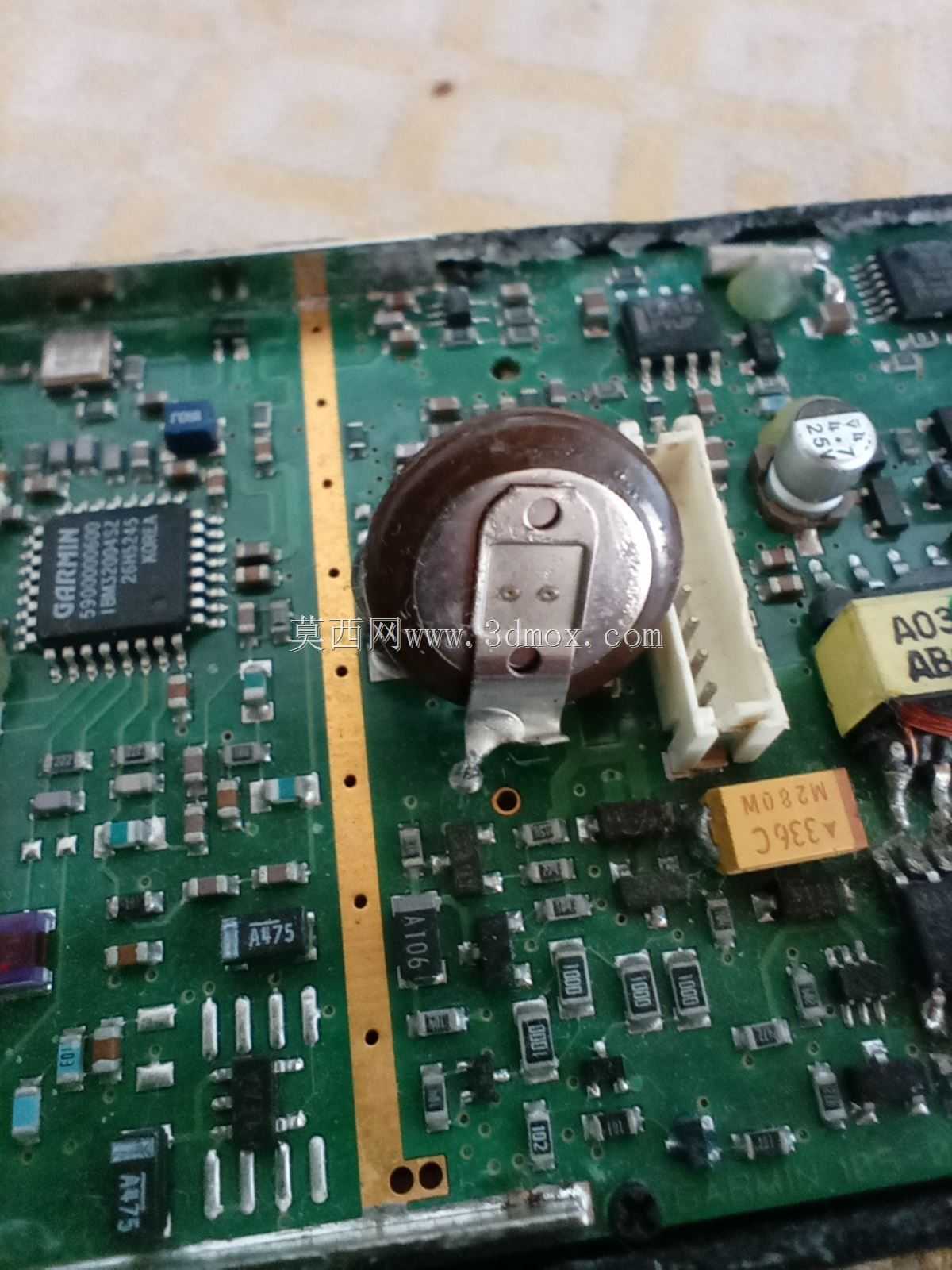

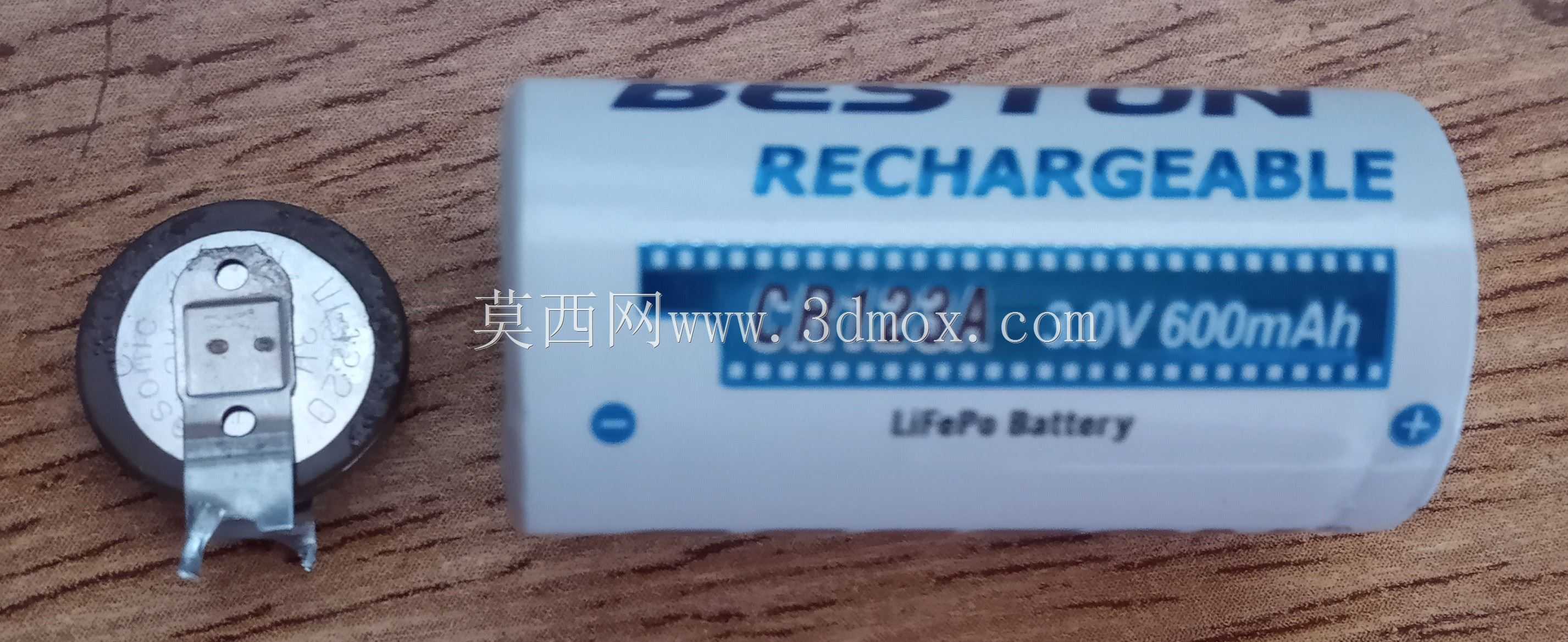

　　不需要每次导出数据都插线连接，对于野外移动作业的测绘人员、户外领队来说，可以实时同步位置信息，大幅提升作业效率。原厂设备的内置数据备份电池为7mAh容量的一次性锂离子电池，设备长时间放置或者主电池耗尽时，很容易出现时钟重置、航迹数据丢失的问题，这次改装也同步完成了备用电池的替换，新的备用电池采用600mAh容量的磷酸铁锂电芯，自放电率极低，满电状态下可以支撑设备离线数据保存数年时间，即使主电池长时间取出更换，设备内存储的航点、航线、设置参数也不会丢失，不需要每次更换主电池后重新校准时间、设置参数。整个改装结构的所有安装位都做了公差适配，3D打印的部件不需要二次打磨就能完成所有电子元件的装配，各个接口的开孔位置精准，不会出现插头插不到位、按键被卡住的问题，后盖的壁厚做了针对性加强，日常放置、轻微磕碰不会出现开裂、变形的问题，电池仓的接触部分做了绝缘处理，避免电芯外壳和导电部件接触造成短路，完全满足户外复杂使用环境下的可靠性要求。
