这款开关电源结构件的三维设计,核心围绕工业现场供电场景的实际安装与使用需求展开,在结构设计阶段就充分考虑了工控机柜、自动化设备内置供电的各类边界约束。从外形结构来看,整体采用长条形薄型化壳体设计,这种形态的选型并非随意决定,而是匹配标准工控机柜内1U安装空间的高度限制,能够在紧凑的机柜走线空间内完成布置,不会占用过多的垂直安装空间,适配目前多数自动化产线控制柜、LED驱动供电柜、工业通讯设备机架的内部安装位预留尺寸。

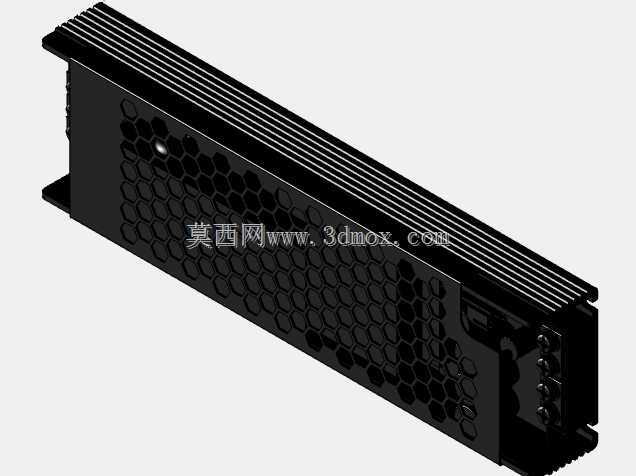

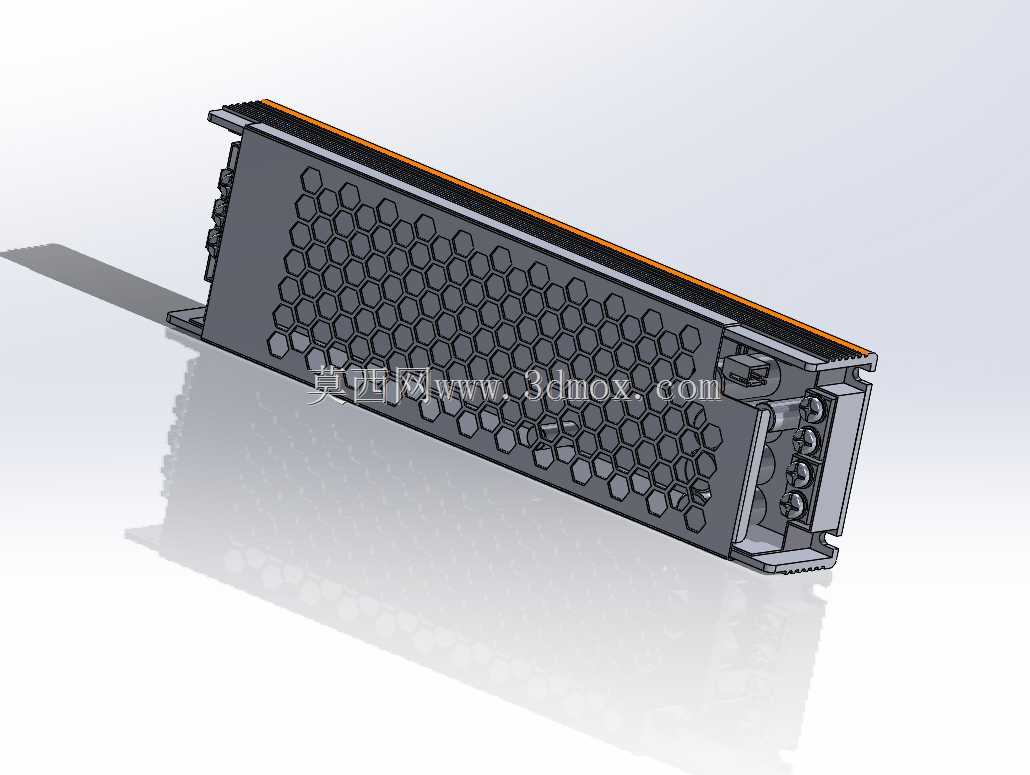

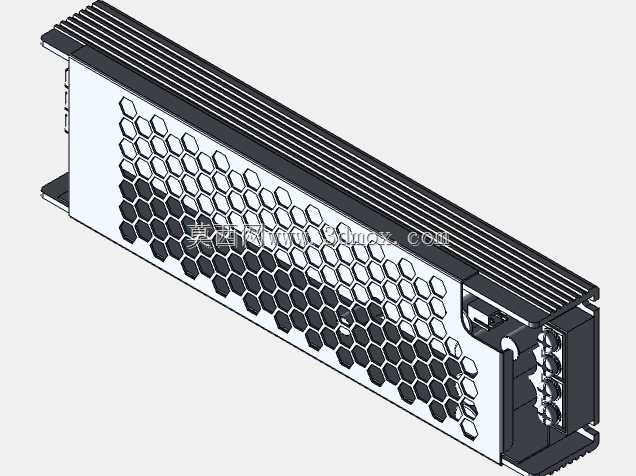

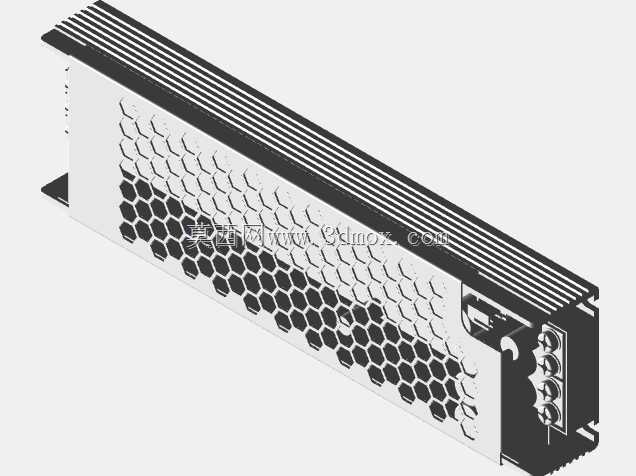

壳体表面的六边形蜂窝散热孔阵列是整个结构设计的重点考量部分,不同于普通圆形散热孔,六边形孔阵在同等开孔率下能够保留更高的壳体结构强度,避免薄金属壳体在安装受力、长期受热形变后出现塌陷变形,同时蜂窝结构的气流导向性更均匀,能够让电源内部功率器件工作产生的热量顺着孔阵形成稳定的对流通道,减少壳体内的热量淤积,在无额外强制风冷的工况下也能保证核心器件的工作温度处于合理区间。壳体侧边的橙色装饰条并非单纯的外观标识,实际是壳体拼接的压合边定位条,在壳体组装时能够快速对齐上下壳体的扣合位,减少组装工序的对位时间,同时也能作为电源型号的视觉识别条,方便现场运维人员在密集排布的供电模块中快速识别对应规格的电源单元。

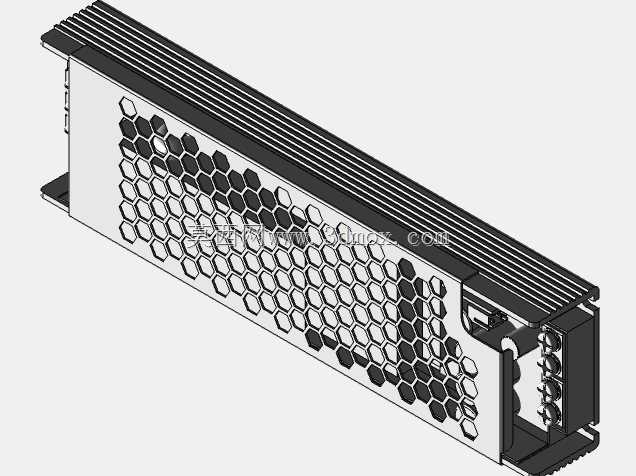

从安装边界来看,壳体两端的固定位采用了沉头孔设计,安装时螺丝头能够完全没入壳体平面,不会突出于壳体表面,避免在多台电源并排密集安装时出现螺丝干涉相邻设备的问题,两端的接线端预留空间充分考虑了工业现场多股铜线压接端子后的折弯半径,不会出现接线后端子与壳体边缘摩擦导致绝缘层破损的隐患。接线端的隔仓结构将输入输出接线位做了物理分隔,能够避免现场接线时误碰不同电位的接线端子导致短路风险,隔仓的挡边高度刚好匹配常规绝缘端子的防护高度,不需要额外增加绝缘挡板就能满足安规要求的电气间隙距离。
在结构建模过程中,所有的卡扣位、螺丝柱位置都做了拔模斜度处理,适配五金冲压以及塑胶端盖的注塑生产工艺要求,壳体的折弯圆角全部按照钣金加工的最小折弯半径设置,避免加工时出现板材开裂或者折弯角度超差的问题。内部的器件安装柱高度经过反复校核,刚好能够将PCB板固定在距离壳体底板3mm的位置,这个间隙既可以保证PCB背面的焊接点不会与金属壳体接触造成短路,也能让PCB背面的热量通过空气对流传递到壳体上向外散发。
这类薄型开关电源目前广泛应用在工业自动化控制柜、户外LED显示屏供电、通讯基站机架供电、激光设备辅助供电等场景,不同场景下对安装固定的方式有不同需求,因此壳体底部还预留了导轨安装卡扣的卡槽位,既可以采用螺丝直接固定在安装板上,也可以快速卡扣在标准DIN导轨上,适配不同设备的安装习惯。在设计时还考虑了现场运维的便利性,壳体上盖的拆卸不需要完全拧下所有固定螺丝,只需要松开两端的两颗固定螺丝就可以沿着导向槽滑开上盖,方便现场更换保险丝或者进行简单的故障排查,不需要将整个电源从安装位上完全拆下来,减少设备停机维护的时间。
整个壳体的边角全部做了圆角钝化处理,没有尖锐的冲切毛边位置,避免安装维护人员操作时被划伤,散热孔的孔径大小也经过校核,既保证足够的通风面积,也能防止现场的金属碎屑、较大颗粒的灰尘直接掉入电源内部造成电路故障,孔位的排布避开了内部核心功率器件的正上方,减少灰尘直接沉积在器件表面的概率。从结构强度上看,壳体采用0.8mm厚度的冷轧钢板作为基材,通过折弯、压筋处理后,整体的抗形变能力能够满足1米高度自由跌落不出现壳体开裂、内部器件移位的要求,适配工业现场运输、安装过程中的粗暴操作场景,不会因为轻微的磕碰就导致结构损坏影响内部电路的正常工作。
