CA6140车床用参数化正齿轮传动件

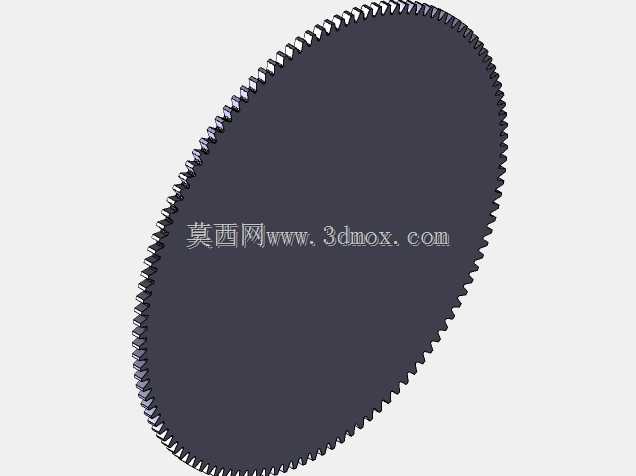

　　在普通卧式车床的主轴箱、进给箱传动链中，正齿轮是传递扭矩、匹配转速的核心基础零件，CA6140作为应用极广的通用卧式车床，其传动系统内的正齿轮需要长期承受交变载荷、换挡冲击，对齿形精度、参数适配性有明确的工程要求。这款参数化正齿轮的设计逻辑完全围绕机床传动场景的实际需求搭建，没有采用固定参数的固化建模思路，而是将模数、齿数、压力角、齿宽、轴孔直径、键槽尺寸等核心设计变量全部关联到参数表中，设计人员调整对应参数时，齿形渐开线、齿根过渡圆角、轮毂结构、减重槽尺寸都会自动完成更新，不需要逐次重绘草图、重新约束特征，能大幅缩短CA6140车床传动系统改型、备件测绘建模的周期。从实际安装边界来看，这款齿轮的轴孔配合公差按照H7级精度设计，

　　适配CA6140车床传动箱内对应安装轴的配合要求，键槽尺寸符合GB/T 1096普通平键的标准规格，不需要额外做适配加工就能完成装配；齿宽尺寸匹配对应档位的齿轮啮合宽度，既不会因为齿宽过窄导致单位齿面载荷过大引发点蚀，也不会因为齿宽超差导致装配时和相邻齿轮、箱体筋位发生干涉。齿形部分采用标准渐开线齿廓设计，齿顶高系数、顶隙系数都符合通用圆柱齿轮的标准规范，齿根处做了标准圆角过渡，避免应力集中导致的轮齿断裂问题，能满足车床主轴正反转、进给量切换时的冲击载荷耐受要求。在实际应用中，这类参数化齿轮模型可以直接用于CA6140车床的维修备件测绘、传动系统改造设计，比如调整车床进给传动比、优化主轴低速扭矩输出时，只需要修改齿数、

　　模数参数就能快速生成对应规格的齿轮模型，不需要从零开始绘制渐开线齿形，能有效减少建模过程中的齿形误差。设计过程中特意规避了非参数化模型常见的特征冗余、约束冲突问题，所有特征都以齿轮的实际加工工序为建模顺序：先完成齿坯基体的建模，再通过渐开线方程生成单齿齿形，阵列后完成齿槽切除，最后添加轴孔、键槽、倒角等附属结构，模型的特征树逻辑和实际加工工序完全对应，后续做工程图导出、数控加工编程时，可以直接提取对应特征的尺寸参数，不需要重新梳理建模逻辑。从啮合特性来看，这款正齿轮的齿形精度等级可以满足车床传动系统的7级精度要求，啮合侧隙控制在合理范围内，既不会因为侧隙过大导致传动换向时出现空程误差，影响车床的螺纹加工、进给精度，

　　也不会因为侧隙过小导致运转时出现卡滞、齿面异常磨损的问题。对于机床维修、设备改造的设计人员来说，这类参数化齿轮模型不需要反复调整特征约束，就能快速适配不同传动比、不同安装尺寸的需求，相比固定参数的齿轮模型，能覆盖CA6140车床传动系统内绝大多数直齿正齿轮的设计场景，不管是替换磨损的原厂备件，还是做车床的数控化改造传动链调整，都能直接调用修改，大幅提升设计效率。
