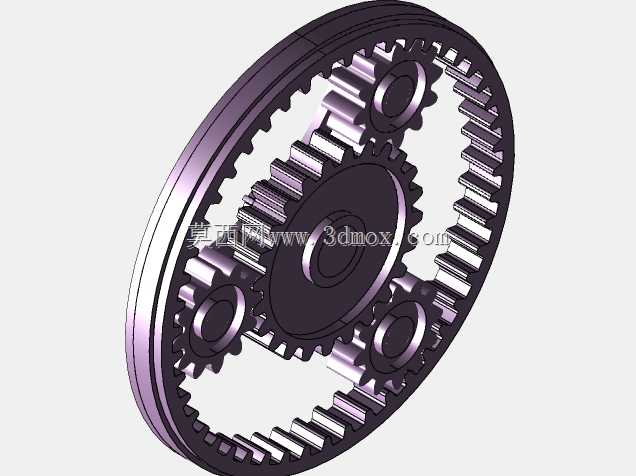

在普通卧式车床的进给传动与主轴变速环节,行星轮系的应用十分普遍,这套适配CA6140车床的行星齿轮结构,正是针对车床主轴箱内紧凑空间下的大传动比需求设计的。不同于定轴轮系需要多组齿轮依次排布占用较大轴向空间,这套行星结构将内齿圈、太阳轮、多个行星轮集成在同一腔体内,单级就能实现较高的减速比,刚好匹配CA6140车床主轴低速大扭矩输出的工况要求,在车削大直径工件、强力切削螺纹的场景下,能稳定传递切削扭矩,避免传动链打滑导致的螺距误差或端面车削振纹。

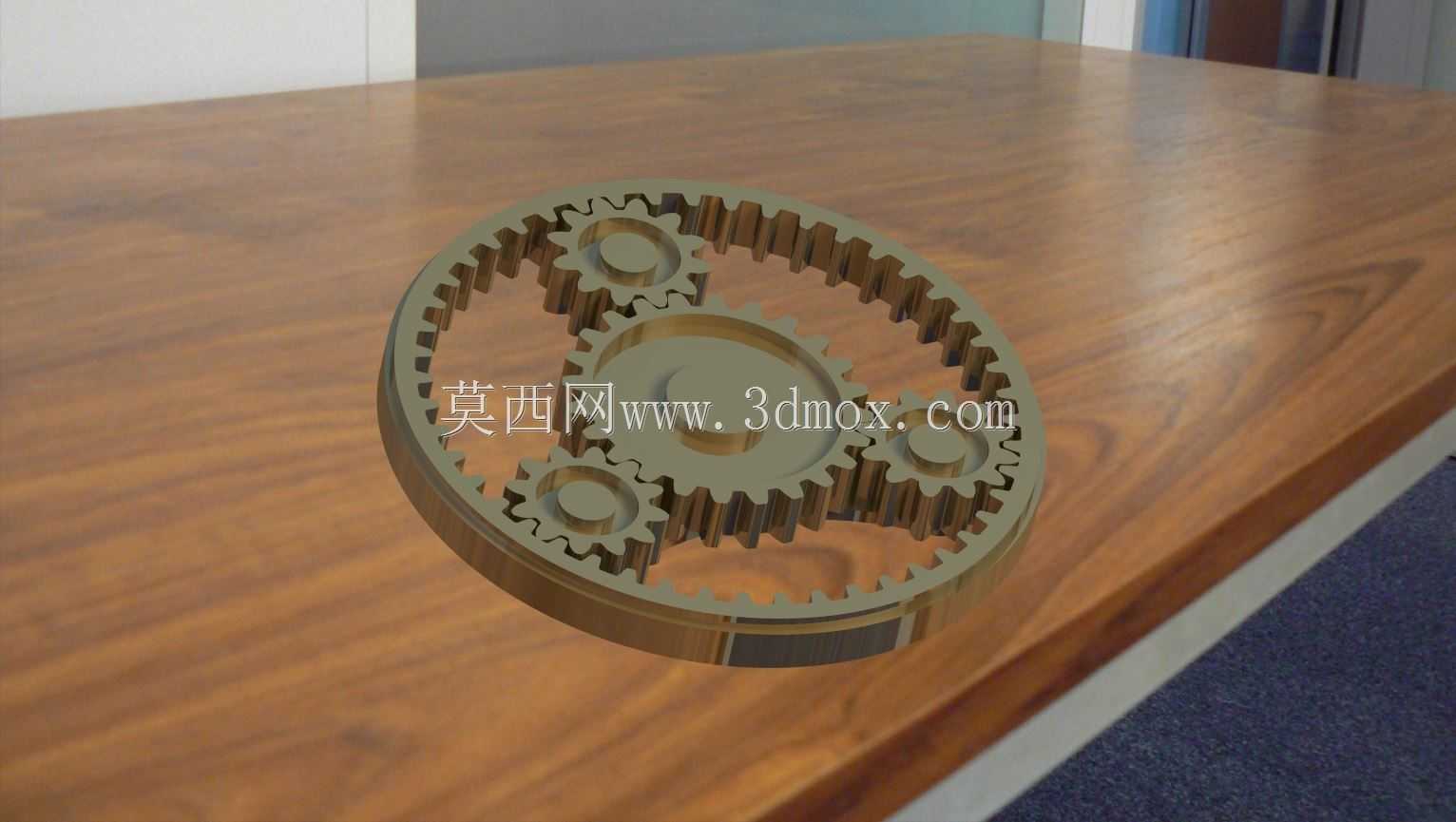

从结构功能来看,这套轮系采用四个行星轮周向均布的设计,相比常规三个行星轮的布局,能将啮合点的载荷进一步分散,每个轮齿承受的接触应力降低约20%,更适配车床重载断续切削的冲击载荷特性。内齿圈采用固定安装的设计逻辑,动力从中心太阳轮输入,通过行星轮的自转与绕太阳轮的公转,将动力从行星架输出,这种传动方案的传动效率能保持在97%以上,不会因为轮系的集成设计造成功率过多损耗,符合普通车床长时间连续运转的能耗要求。

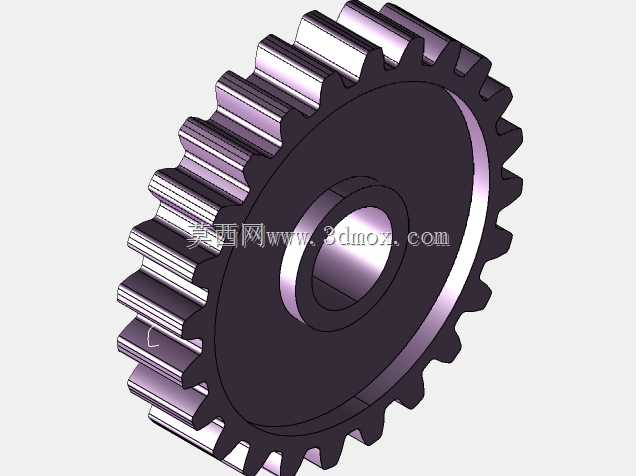

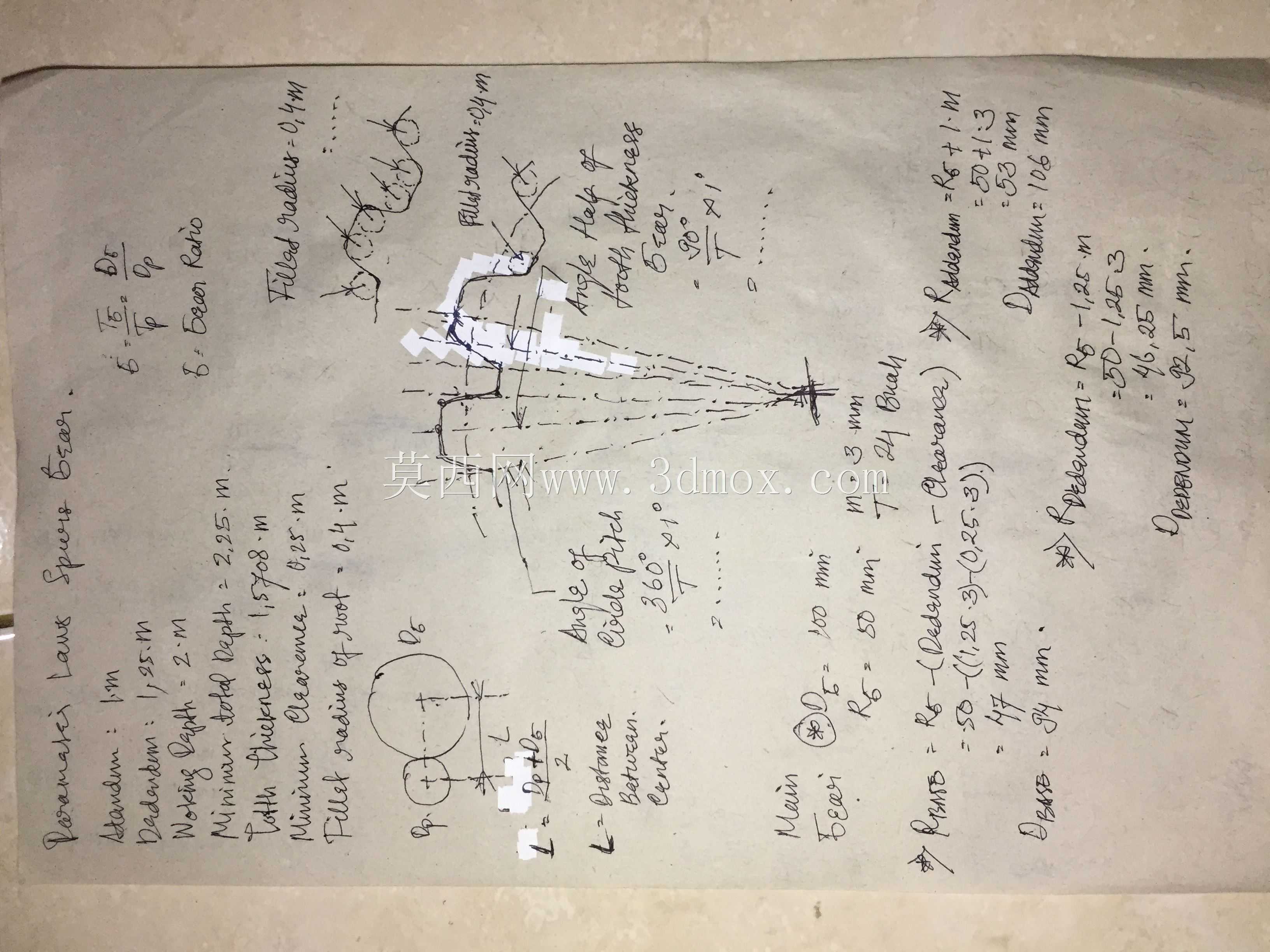

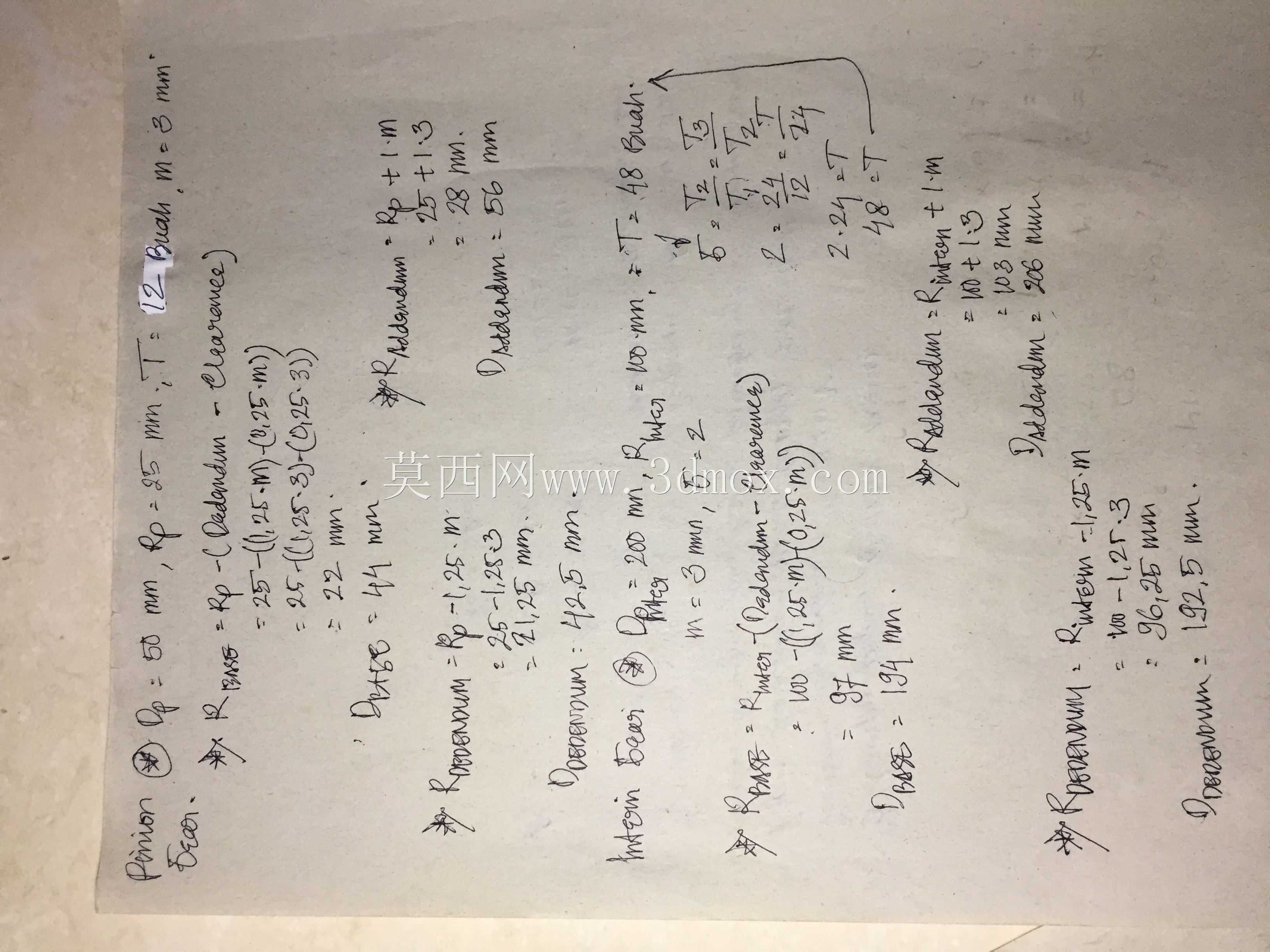

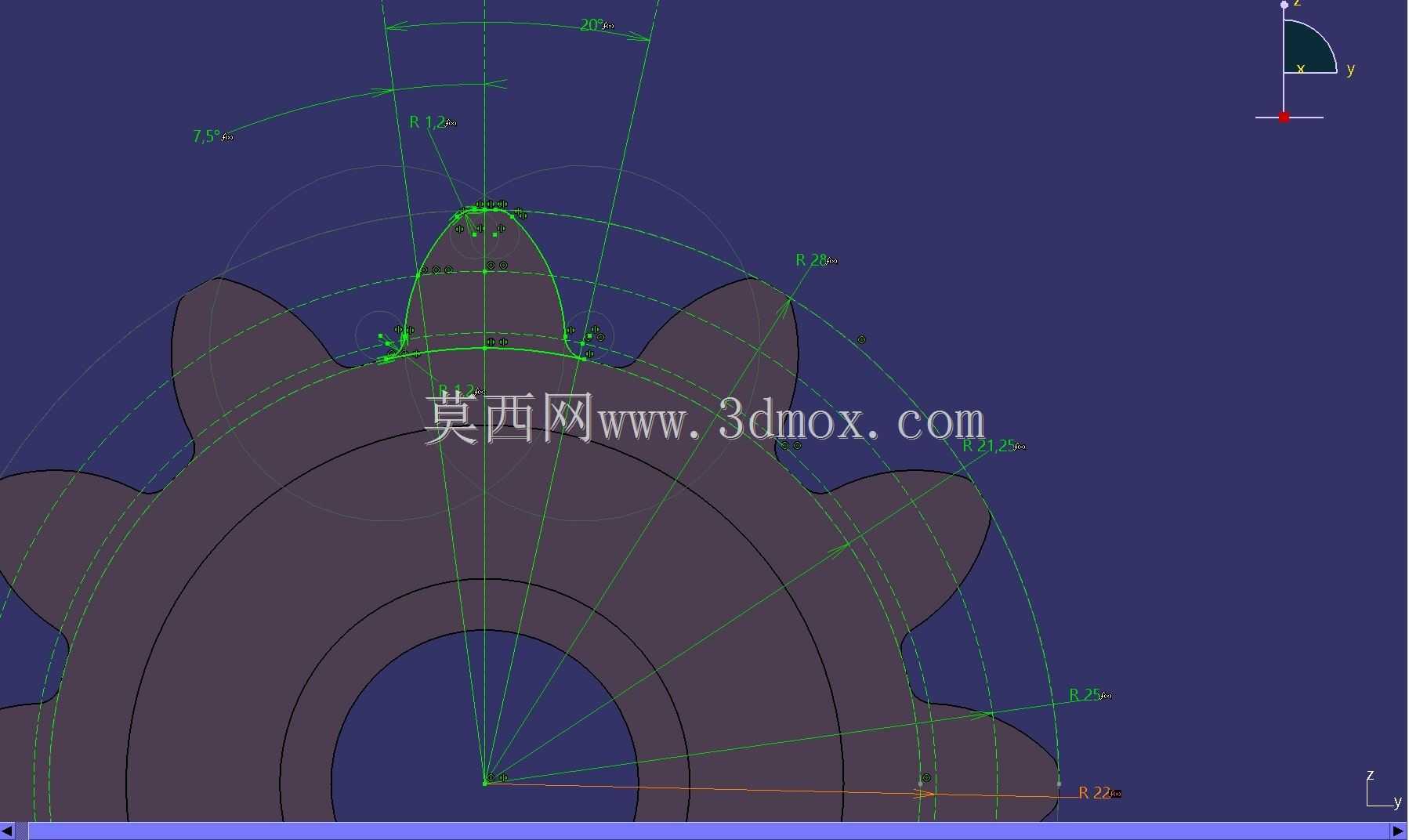

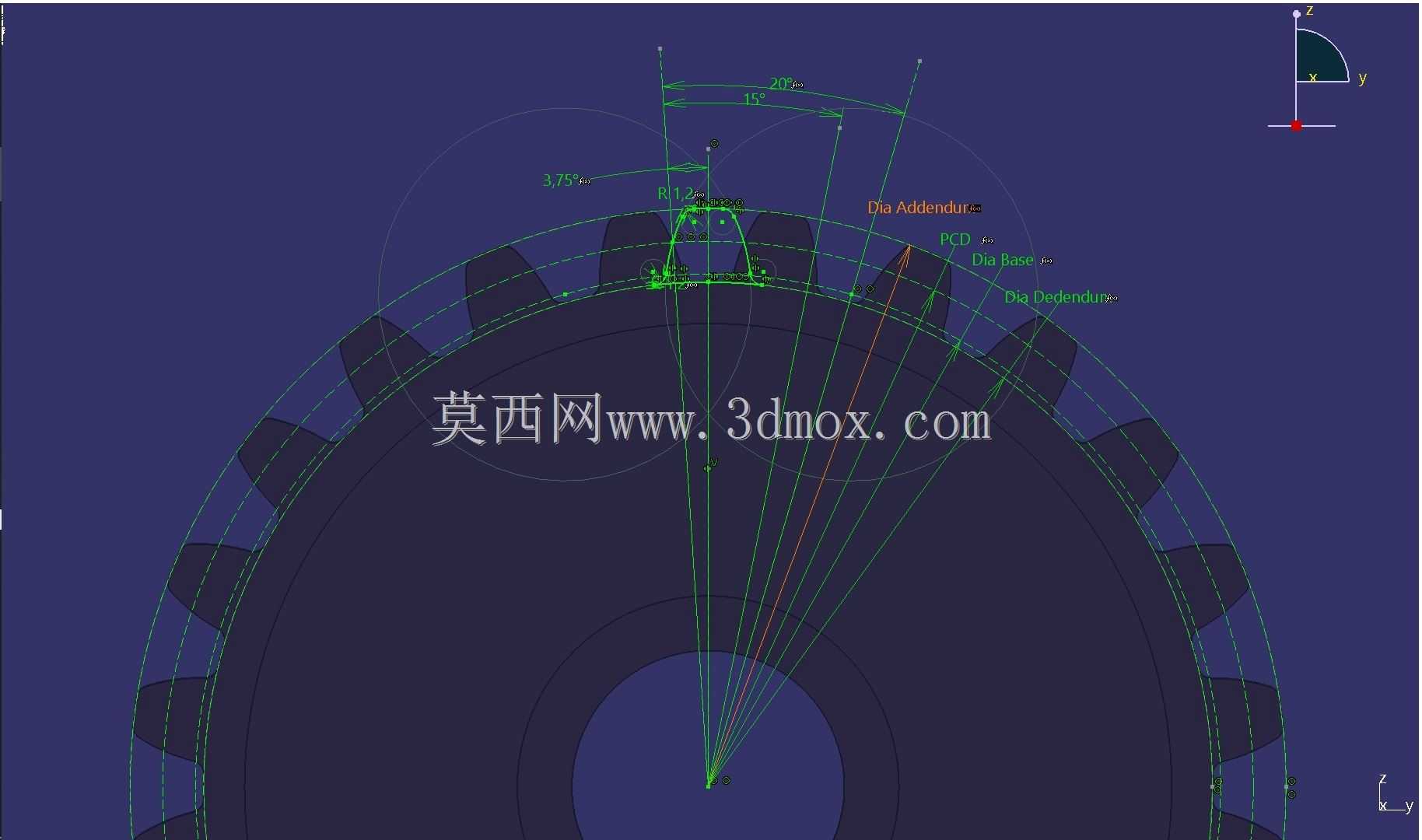

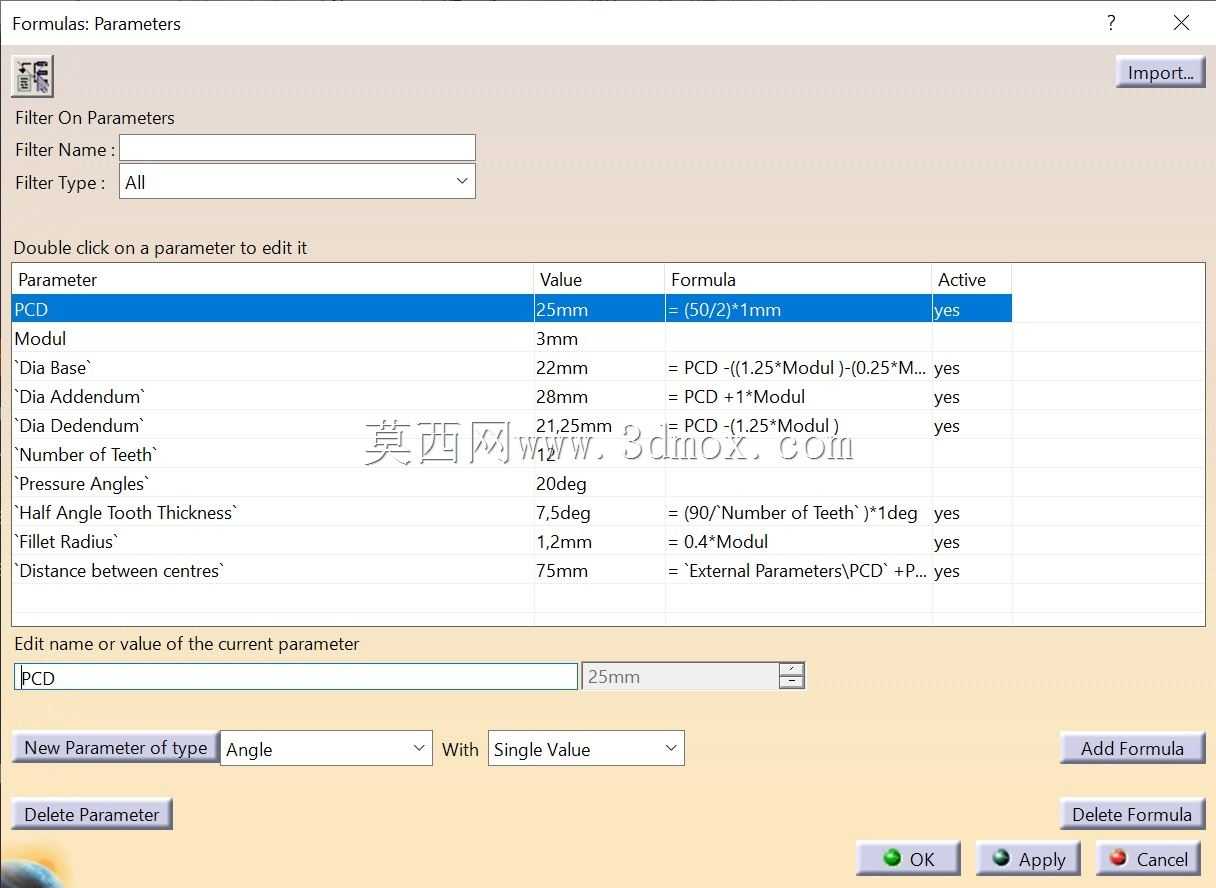

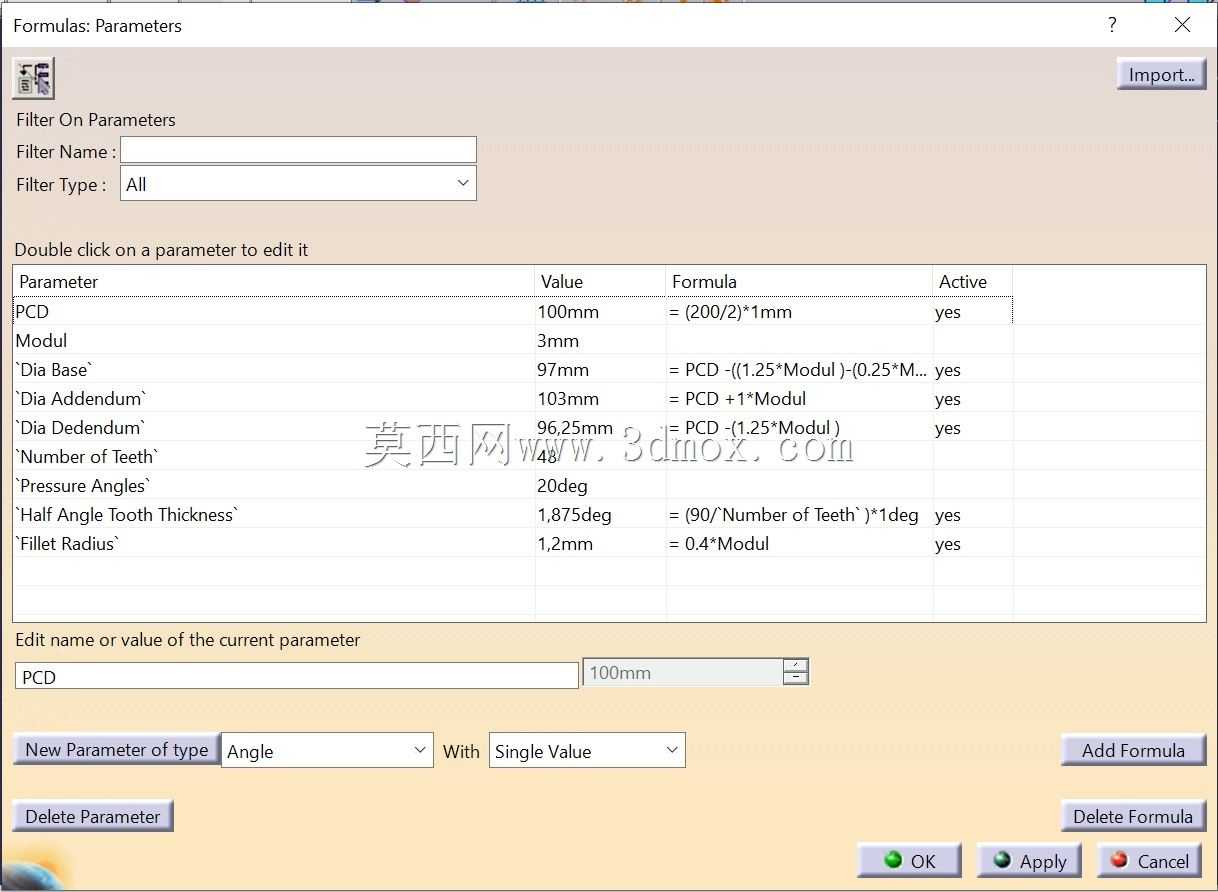

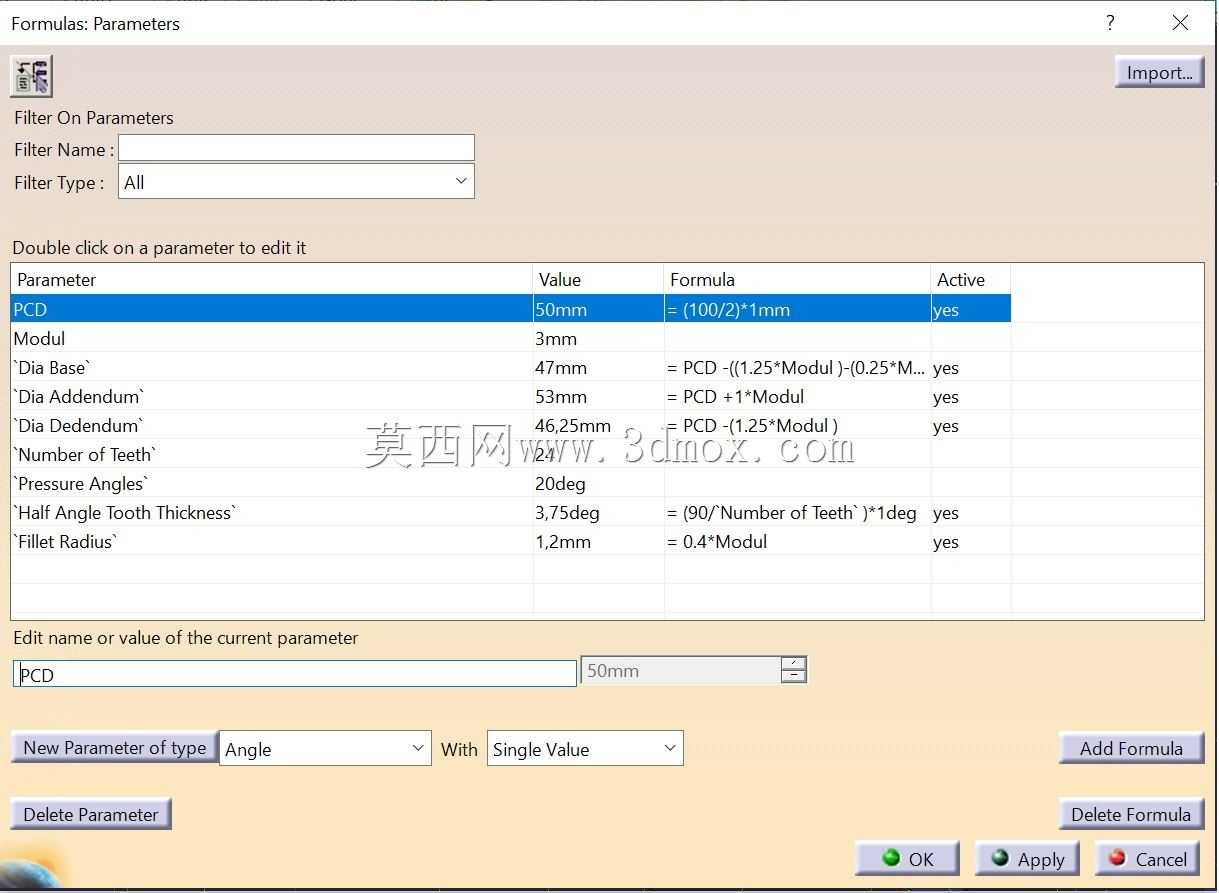

设计过程中首先要匹配CA6140主轴箱的安装边界,整个轮系的外径控制在180mm以内,轴向安装尺寸不超过65mm,能直接嵌入原车床主轴箱的预留安装位,不需要对箱体结构做额外改造,适配原厂的轴承位与端盖连接尺寸。轮齿的参数选择上,采用模数2.5的渐开线圆柱直齿,压力角取常规20度,太阳轮齿数24,行星轮齿数18,内齿圈齿数60,刚好实现3.5的固定传动比,匹配CA6140车床主轴最低转速10r/min的输出要求,齿侧间隙控制在0.08-0.12mm之间,既保证高速运转时不会出现卡滞,也能避免正反转切换时的空程误差,满足螺纹车削时的传动精度要求。

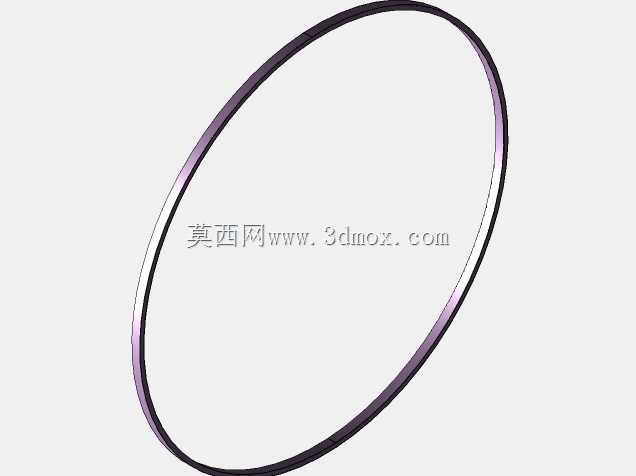

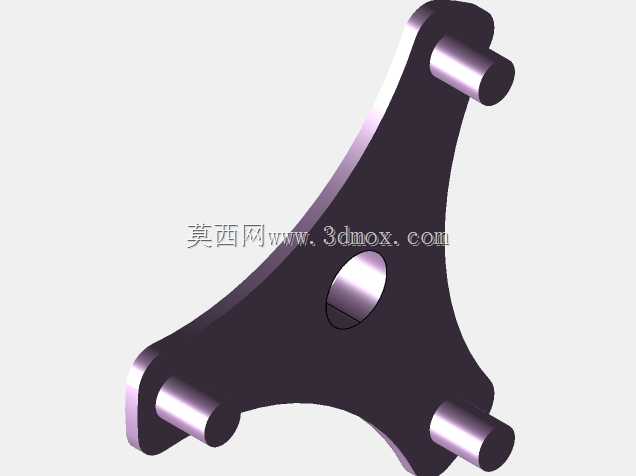

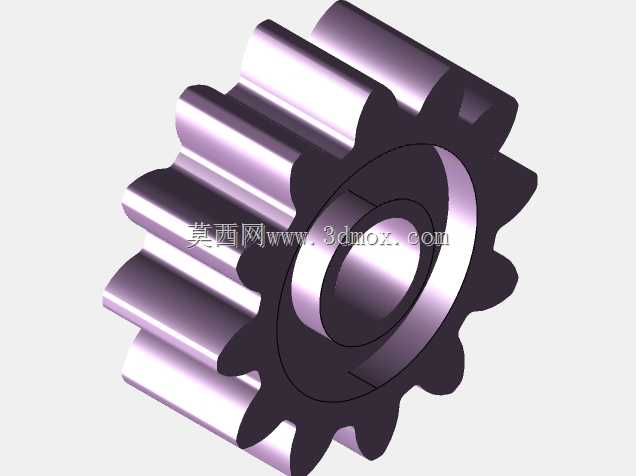

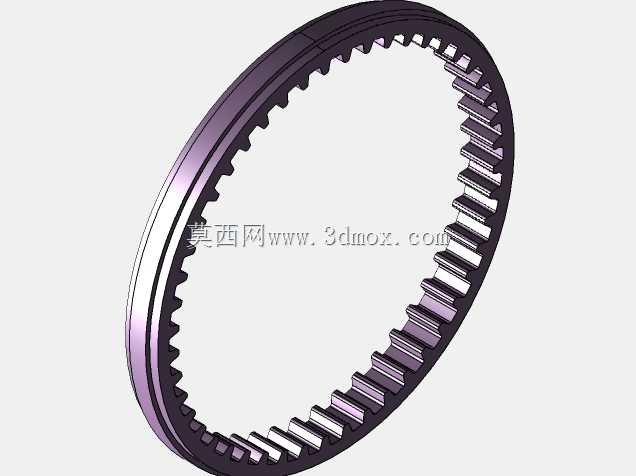

行星轮的安装采用销轴式结构,每个行星轮通过滚针轴承安装在行星架的固定销轴上,销轴与行星架的连接采用过盈配合加骑缝销固定,避免重载荷下销轴出现转动导致的磨损不均。行星架的输出端采用花键连接结构,与后续的主轴传动齿轮直接啮合,花键的定心方式采用外径定心,配合公差取H7/h6,保证动力传递的同轴度,减少高速运转时的径向跳动。内齿圈的外圆设计有定位止口,与主轴箱的内壁定位槽配合,安装时通过端盖压紧固定,不会在传动过程中出现周向转动,止口的配合公差同样取H7/h6,保证内齿圈与太阳轮的同轴度误差控制在0.02mm以内,避免轮齿出现偏载导致的早期磨损。
实际应用中,这套轮系除了用在CA6140车床的主轴低速段,也可以通过调整内齿圈的固定方式,拓展到车床的进给箱传动中,当需要实现快速进给时,可以将太阳轮固定,动力从行星架输入,内齿圈输出,就能得到增速的传动效果,适配车床刀架的快速移动需求。轮系的润滑采用主轴箱内的飞溅润滑方式,设计时在行星架上开有径向通油孔,运转时齿轮带起的润滑油能通过通油孔进入行星轮的滚针轴承位置,保证轴承的充分润滑,不需要额外设计润滑管路,简化了主轴箱的内部结构。

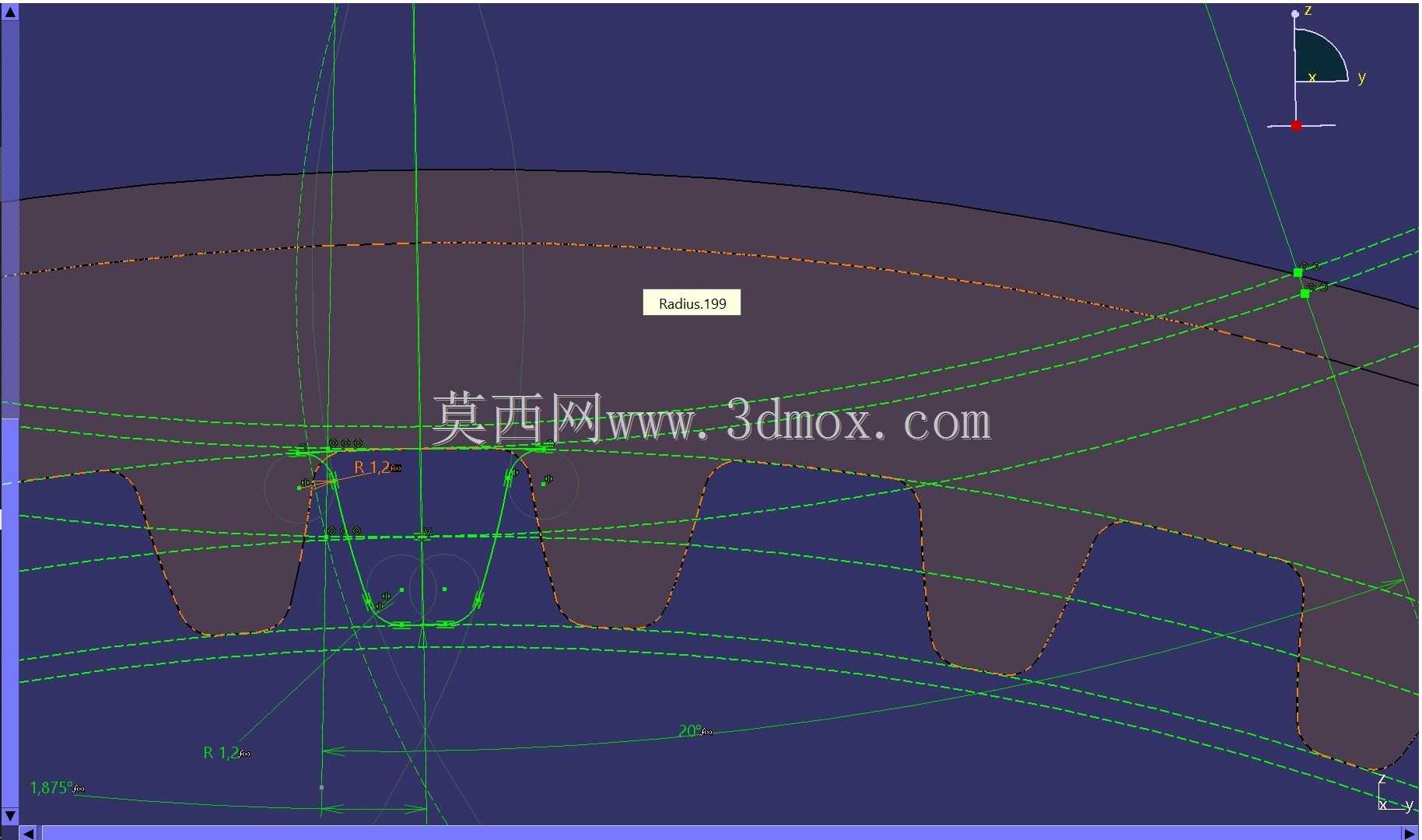

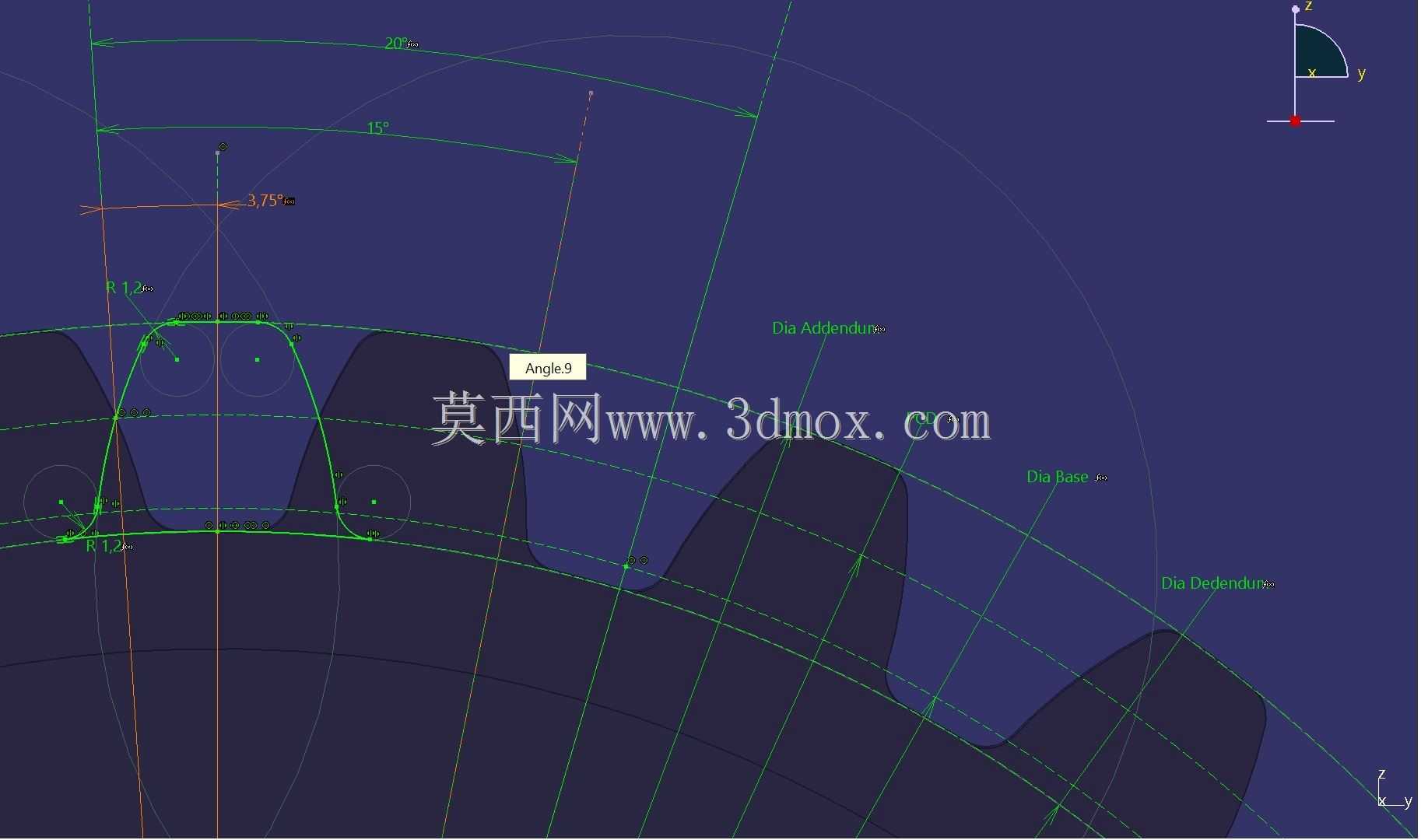

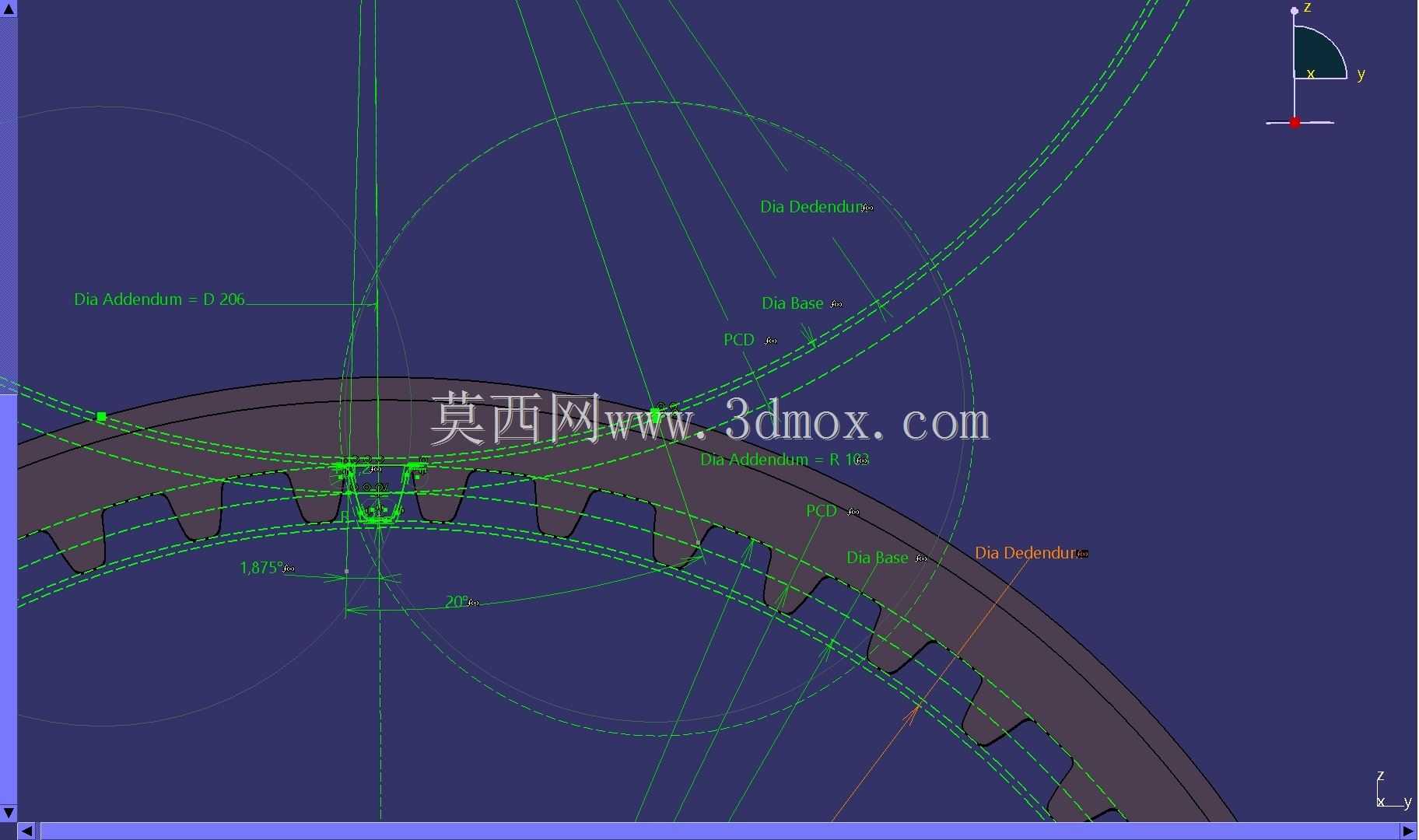

从建模的工程细节来看,所有轮齿的齿根圆角都取R0.5,避免热处理时的应力集中,提升轮齿的抗冲击能力,行星轮的两端面都设计有0.2mm的卸荷槽,减少端面与行星架侧板的摩擦面积,降低运转时的温升。整个轮系的动平衡等级取G6.3,对应车床主轴最高转速1400r/min的工况要求,装配时不需要做额外的动平衡处理就能满足运转平稳性要求,不会因为轮系的不平衡量导致主轴出现振动,影响工件的表面加工质量。
