小型回转式动力输出执行组件结构设计

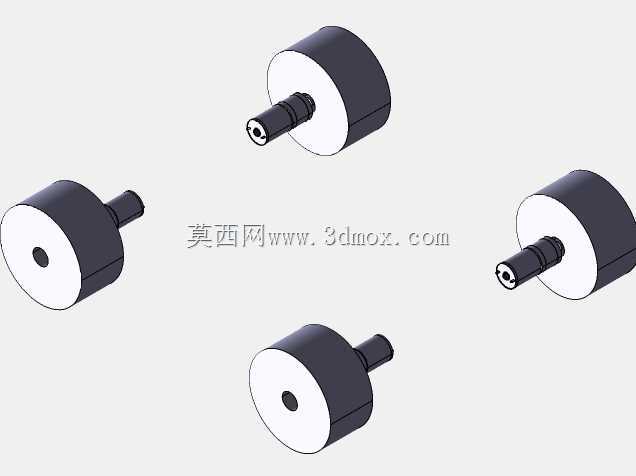

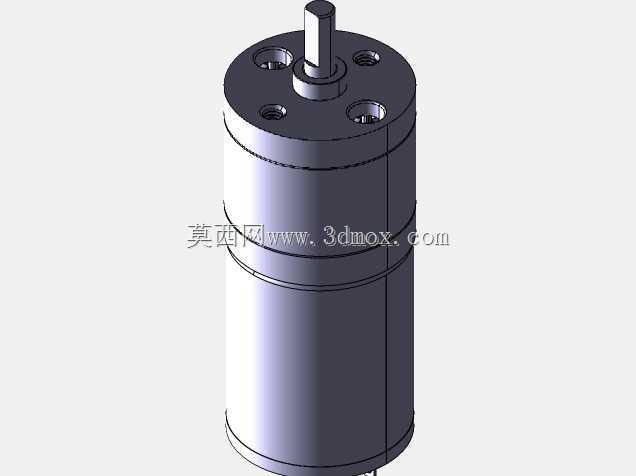

　　在小型自动化分拣、工位物料转运的场景里，这类回转式动力输出执行组件常作为末端执行机构的动力衔接单元使用，适配轻载工况下的扭矩传递需求，常见于桌面级分拣设备、小型物料推送机构的动力输出端，用来连接驱动源与执行端的工作头，完成定角度回转、小扭矩持续输出的动作。从结构设计逻辑来看，该组件采用同轴式布局，主体为圆柱型外壳，内置动力转换与扭矩输出结构，输出轴从壳体单端伸出，轴端做了适配快拆接头的结构设计，可直接对接夹爪、吸盘架等不同功能的末端工作头，减少额外的转接件设计，压缩整体安装空间。壳体部分采用等直径圆柱构型，外径尺寸控制在适配常规30mm安装座的范围内，壳体长度与输出轴伸出长度比例约为3:1，输出轴的轴径做了阶梯式设计，

　　靠近壳体的轴段做了密封配合面，可适配骨架油封完成动密封，避免工况中的粉尘、碎屑进入壳体内部影响内部构件运转，轴端的连接位采用内凹式快接结构，配合侧面的紧定螺钉孔，可实现工作头的快速装拆，同时保证扭矩传递过程中无径向窜动。设计过程中优先考虑了安装的兼容性，壳体外圆为光滑圆柱面，既可以采用抱紧式安装座完成径向固定，也可以在壳体端面加工螺纹孔完成端面固定，两种安装方式的安装边界都做了预留：采用抱紧安装时，安装座的抱紧长度不小于壳体长度的二分之一即可保证固定刚性，不会出现运转过程中的壳体晃动；采用端面安装时，端面预留的四个均布安装孔位的孔距适配常规的安装法兰尺寸，不需要额外加工转接板。从功能特性来看，该组件的输出轴回转同轴度控制在0.

　　02mm以内，可满足轻载工况下的回转精度要求，内部的传动结构采用低背隙设计，正反转切换时的空程量极小，适配需要频繁换向的作业场景，比如分拣工位的物料转向、小型工作台的角度调整等场景。在实际选型应用中，该组件可适配不同功率的驱动源，壳体的散热面为整个圆柱外表面，连续运转时的温升控制在合理范围内，不需要额外加装散热结构，适合在紧凑的设备内部安装使用。输出轴的负载边界做了明确的设计限定，径向允许负载不超过50N，轴向允许负载不超过20N，适配轻载作业场景，避免过载导致的内部构件损坏。结构细节上，壳体与端盖的配合面采用止口定位，保证装配后的同轴度，端盖与壳体之间采用密封胶圈完成静密封，整体防护等级可达到IP54，适配有少量粉尘、

　　飞溅液滴的普通工业车间环境，不需要额外做防护外壳。输出轴的伸出端做了防锈处理，适配长时间暴露在车间环境中的使用需求，不会因为锈蚀导致工作头拆装困难。在建模过程中，所有配合面的尺寸公差都按照机械设计手册的推荐值选取，轴与轴承的配合采用基孔制过渡配合，壳体与轴承外圈的配合采用基轴制过渡配合，保证装配后的运转顺畅度，同时避免配合过松导致的跑圈问题。该组件的整体重量控制在较轻的范围内，安装在移动类执行机构上时不会带来过大的额外负载，适合在移动分拣小车、轻型机械臂的末端作为动力输出单元使用。
