剪式螺旋顶升支撑结构三维设计

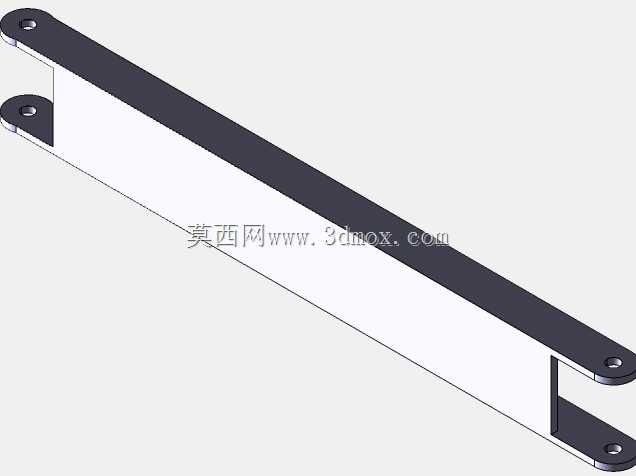

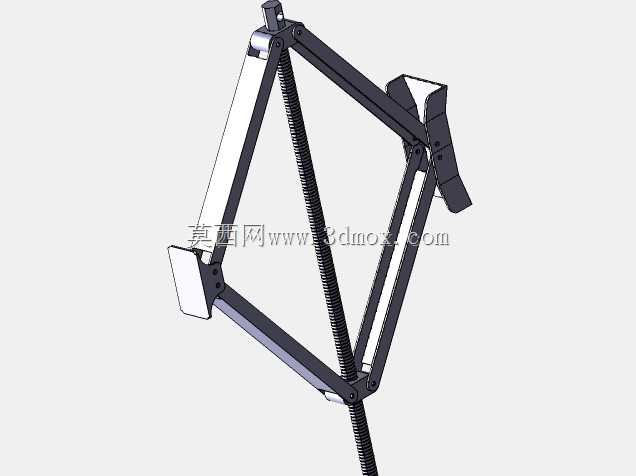

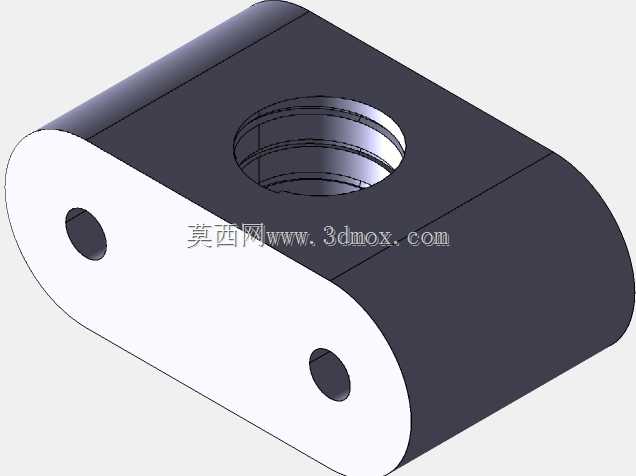

　　在车辆维保、小型设备工位调平、轻型构件临时顶升的作业场景里，剪式螺旋顶升结构是应用频次极高的机械支撑部件，不同于液压类顶升设备依赖密封件、液压油维持负载的特性，纯机械螺旋传动的剪式结构不存在泄漏泄压风险，长时间静置承重的稳定性更突出，尤其适合对支撑可靠性要求高、作业空间狭窄的工况。这套剪式顶升支撑的核心受力框架采用对称四连杆剪臂布局，两组剪臂通过中部铰接销轴形成可开合的菱形受力结构，上端支撑面与下端承托底座分别和剪臂的两端铰接，当中间的传动螺杆转动时，会带动剪臂上与螺杆配合的两个螺母座沿螺杆轴向相向或反向移动，以此改变剪臂的开合角度，实现整体高度的升降调节。从结构受力逻辑来看，剪臂采用等长对称设计，铰接点的位置经过受力校核，

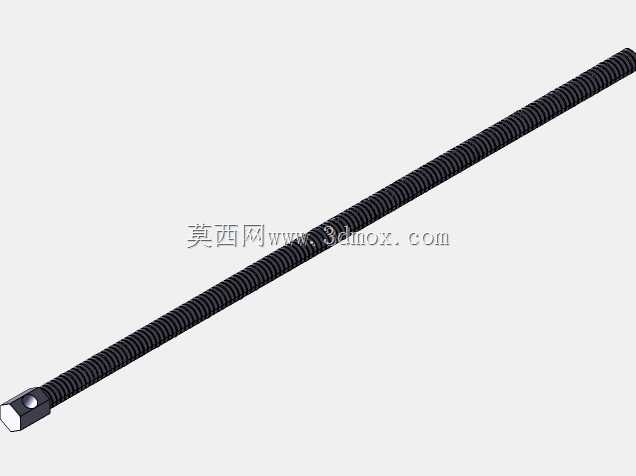

　　当结构处于最低位时剪臂开合角度最大，此时整体结构的横向占用尺寸达到极值，适合放入车辆底盘下方、设备底座间隙这类高度空间有限的作业位置；随着螺杆转动带动剪臂收拢，整体顶升高度逐步提升，此时螺杆承受的轴向拉力与剪臂承受的压应力会随顶升高度升高逐步变化，设计时在剪臂的弯折受力区域做了局部加厚处理，铰接销轴采用高抗剪强度的圆柱销配合耐磨衬套，避免反复升降过程中铰接孔出现磨损旷量，导致顶升过程出现卡滞或受力偏载。传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力更均匀，同时具备可靠的自锁特性，当螺杆停止转动时，螺纹副之间的摩擦力可以锁止当前的顶升高度，不需要额外添加锁止机构就能避免负载下滑，

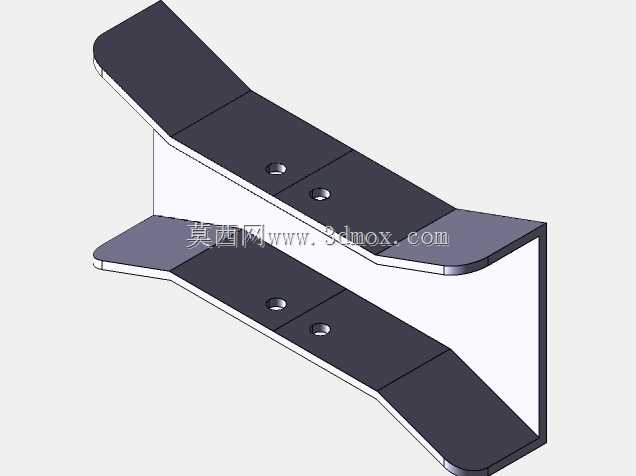

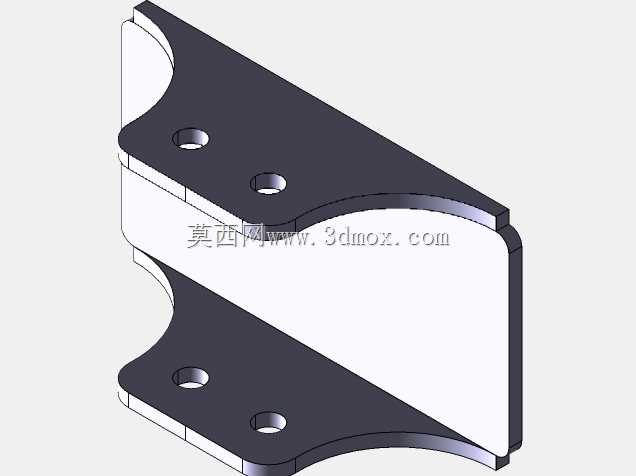

　　这一特性对于无动力源的手动顶升作业来说至关重要，作业人员只需要通过杆部转动螺杆就能完成高度调节，不需要额外操作锁止装置，操作流程更简便。上端支撑面设计有外翻的挡边结构，与被支撑物件接触时可以增大接触摩擦力，避免顶升过程中支撑面与被支撑件出现相对滑移，下端底座采用加宽的平面结构，增大与地面或支撑基面的接触面积，降低单位面积的压强，避免在软质基面作业时出现底座下陷的问题。从安装边界尺寸来看，该结构处于最低收拢位置时整体高度较低，可以适配多数家用轿车底盘的离地间隙，完全伸出时的顶升高度可以覆盖常规小型车辆换胎、底盘维保的高度需求，整体横向尺寸在收拢状态下不会占用过多侧向空间，在狭小的车库工位、户外路边临时换胎场景下都能顺利放置使用。

　　在细节设计上，螺杆的端部设计有外接驱动杆的连接结构，可以适配标准的棘轮扳手、手动摇杆作为驱动部件，不需要配套专用的驱动工具，作业现场的通用工具就能完成操作；所有铰接位置的销轴都做了防脱限位处理，避免反复升降过程中销轴脱出导致结构散架，剪臂的棱边都做了倒钝处理，避免操作过程中划伤作业人员。不同于大吨位液压千斤顶的重载定位，这类剪式螺旋顶升结构更偏向轻型、高频次、小空间的作业场景，结构本身没有易损的密封元件，日常维护只需要定期在螺纹副、铰接销轴位置添加润滑脂就能保证长期顺畅使用，在低温、高粉尘这类恶劣作业环境下的适应能力也优于液压类顶升设备，不会因为低温导致液压油粘度上升影响顶升顺畅度，也不会因为粉尘进入液压阀组导致密封件磨损失效。建模过程中对所有铰接位置的运动间隙做了精准设定，模拟实际装配时的公差配合，运动仿真过程中可以完整呈现从最低位到最高位的全程升降动作，不存在运动干涉问题，剪臂的截面尺寸、螺杆的公称直径都经过受力验算，可以满足额定负载下的结构强度要求，不会出现受力变形、螺纹滑牙的失效问题。
