剪式汽车千斤顶总成结构设计方案

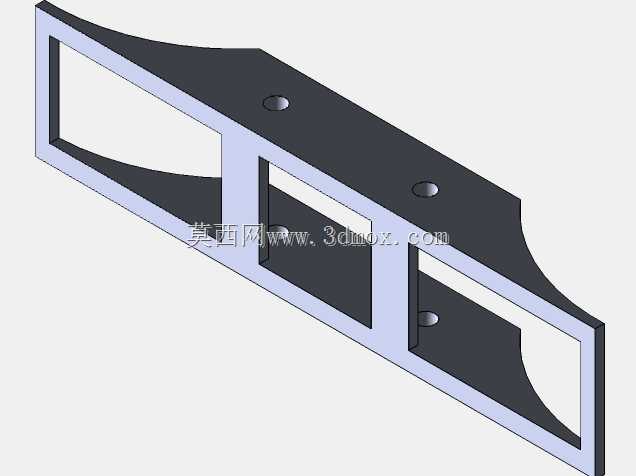

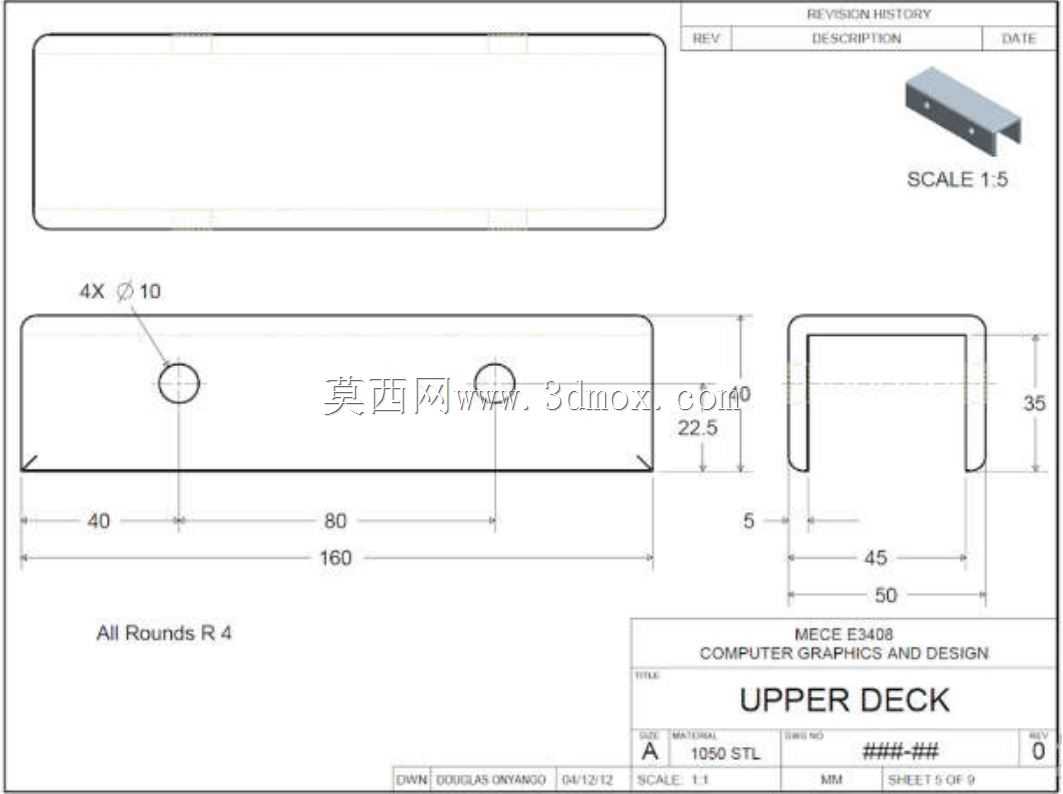

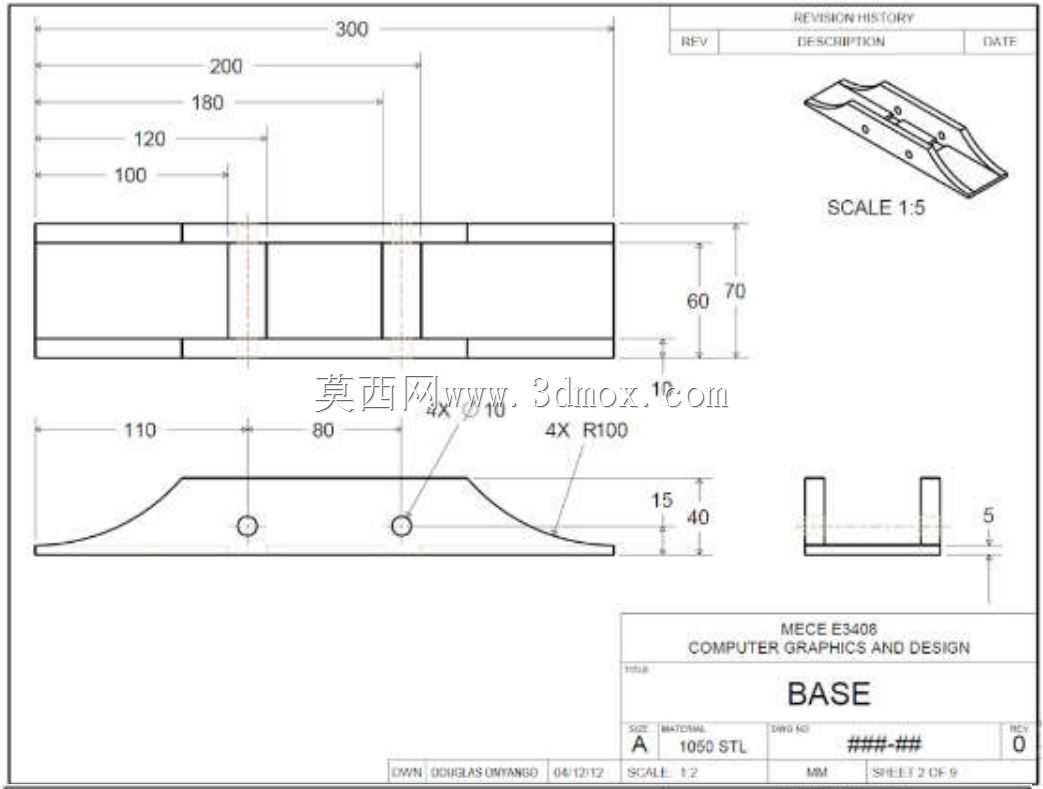

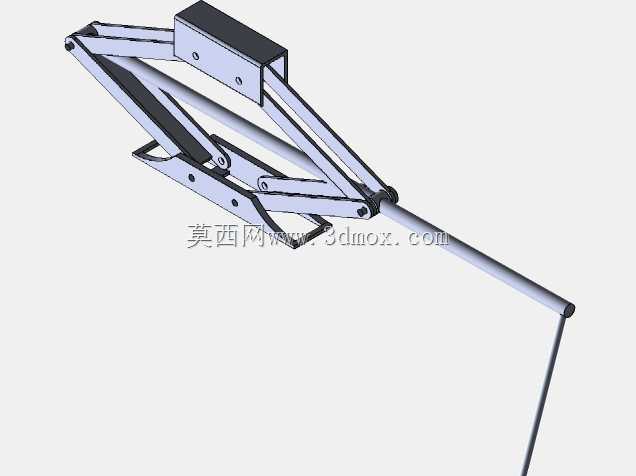

　　日常车辆维保场景中，剪式千斤顶是随车配套的核心应急支撑工具，多用于家用轿车、小型SUV的轮胎更换、底盘临时检修作业，相比液压类顶升设备，其结构紧凑、收纳后占用空间极小，可直接放置于车辆后备箱备胎槽内，不会过多侵占储物空间，且无液压油泄漏风险，长期存放无需定期维护密封件，适配非专业车主的应急使用需求。这套剪式千斤顶的核心支撑结构采用对称剪臂布局，上下支撑面分别设置带防滑齿纹的上托板与底座，上托板弧度匹配车辆底盘指定顶升点位的加强筋轮廓，作业时可卡入底盘顶升槽内，避免支撑过程中出现滑移脱开的风险；底座采用加宽平板结构，接触地面的一侧设置浅防滑纹路，在平整沥青、水泥路面上可分散顶升压力，避免压强过大陷入松软地面，

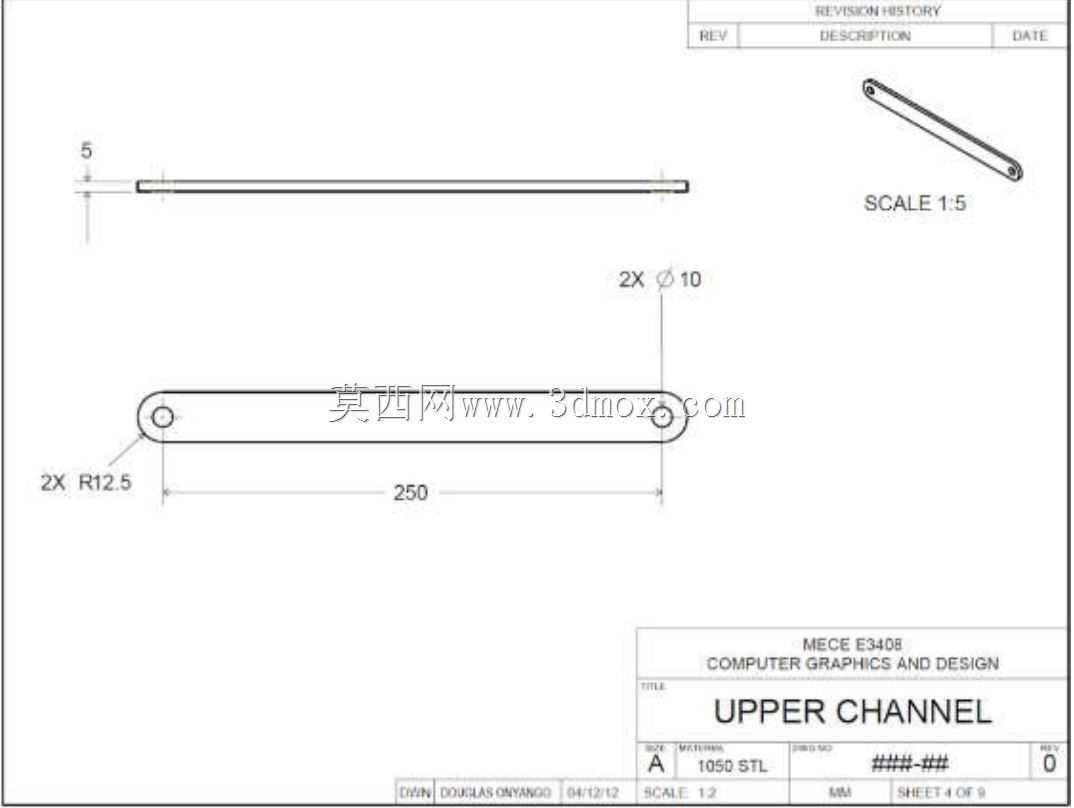

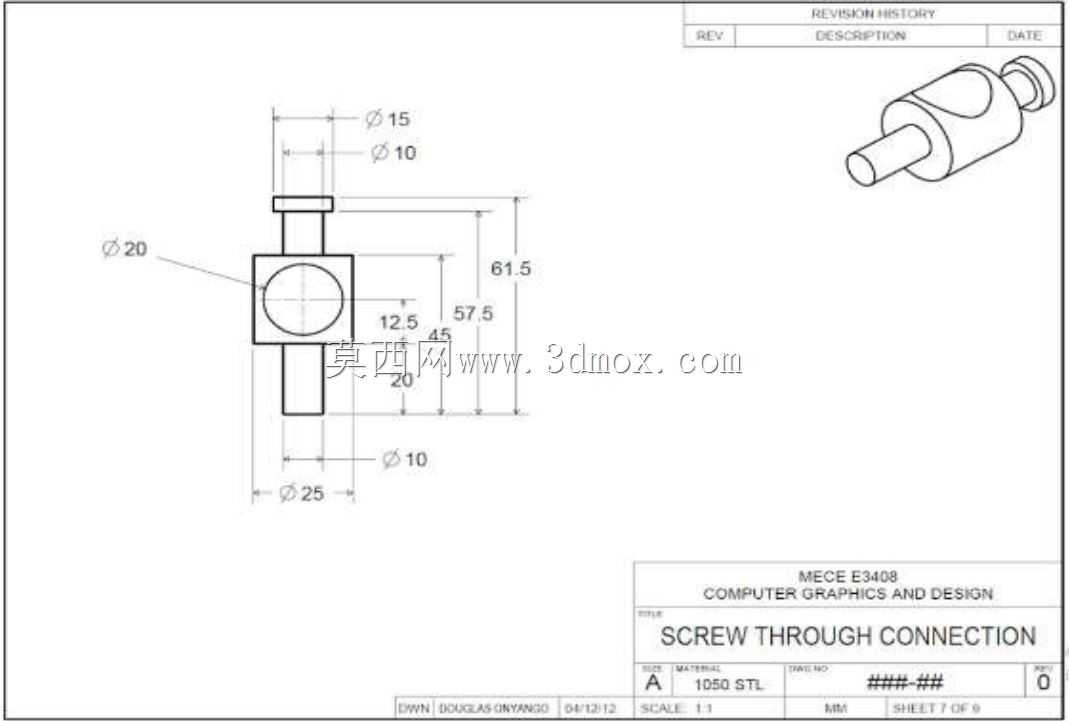

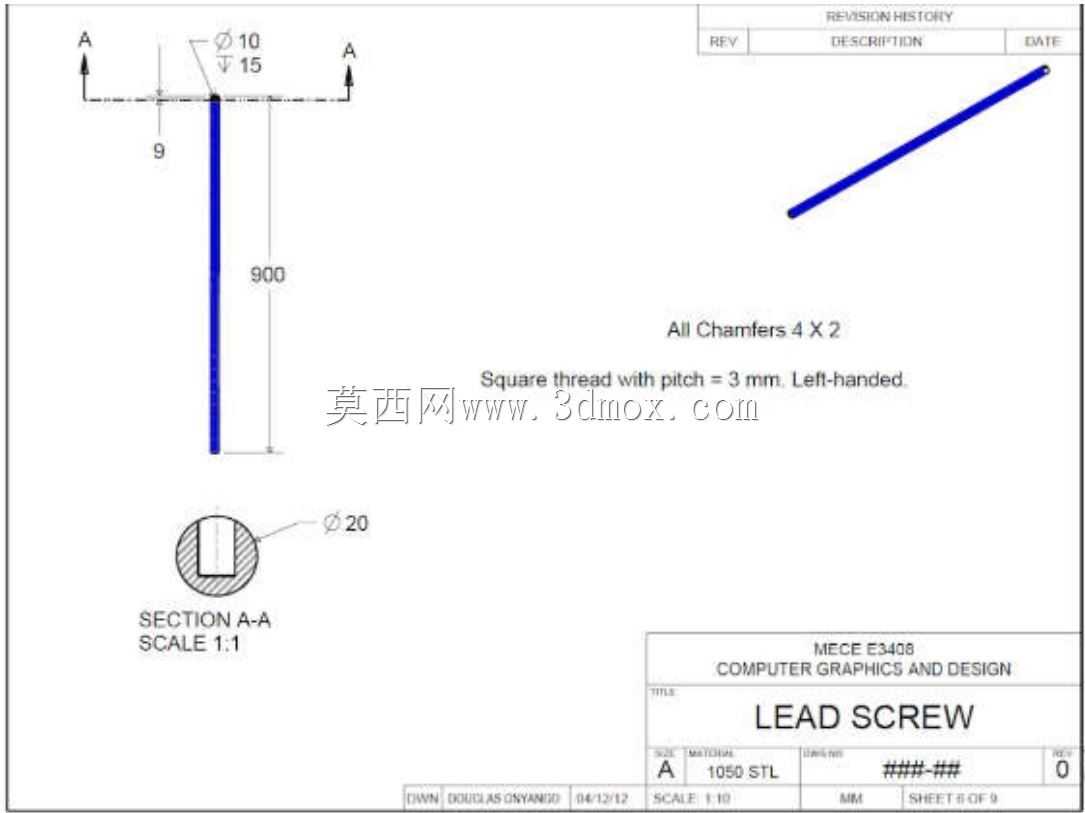

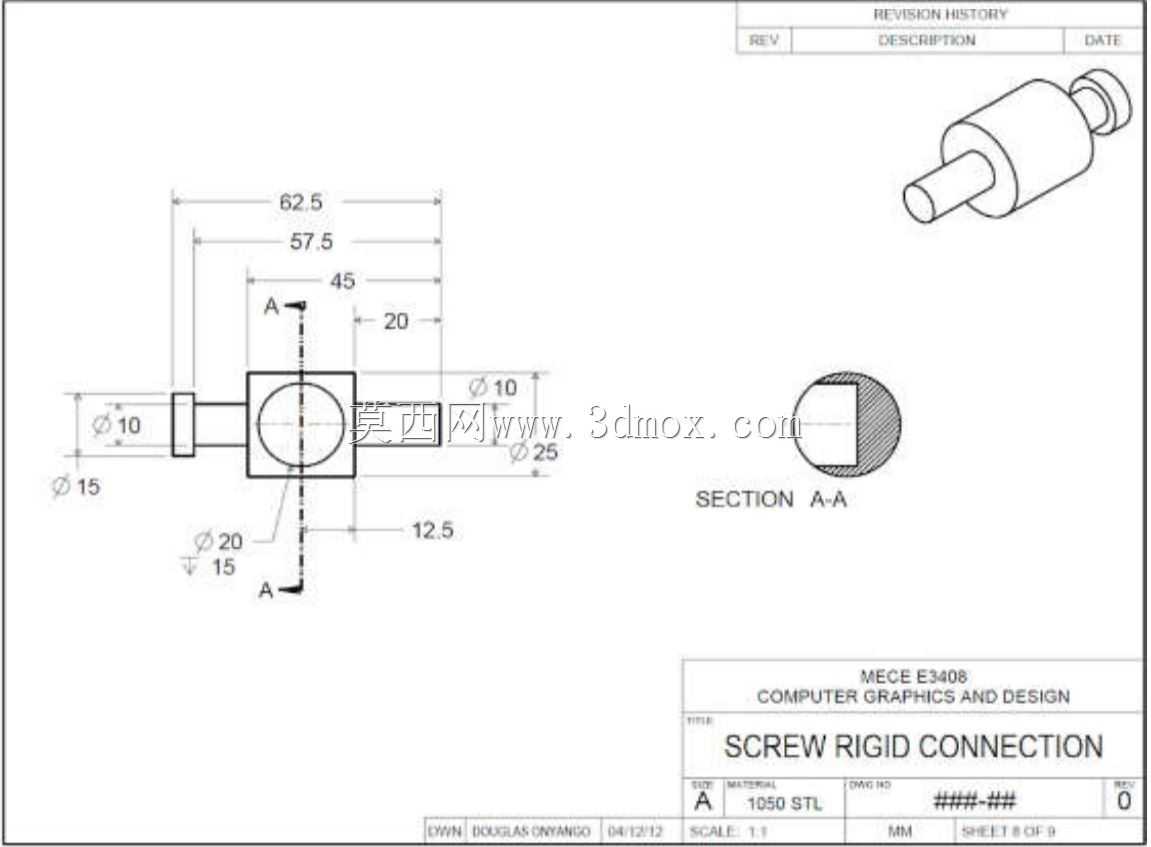

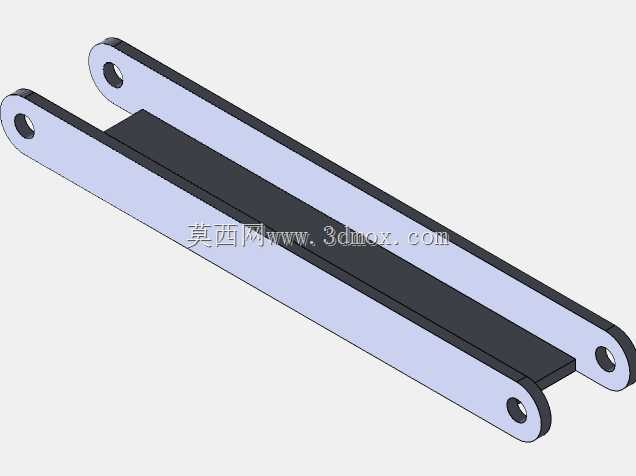

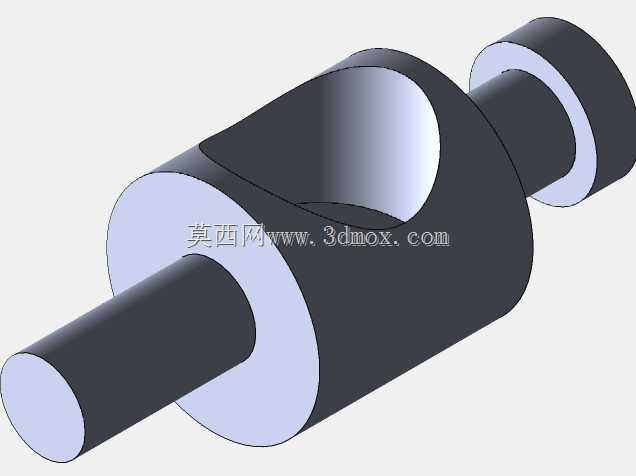

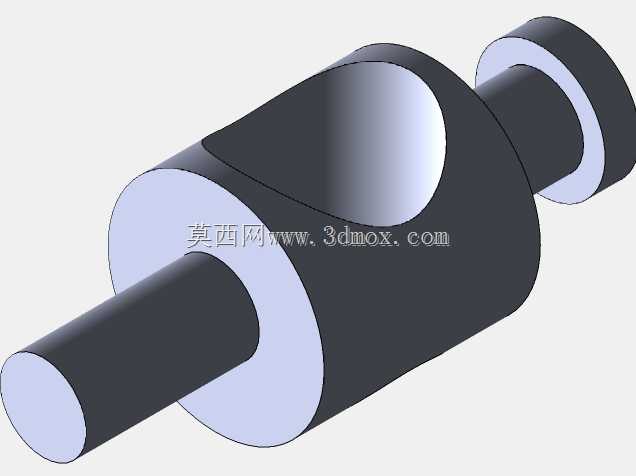

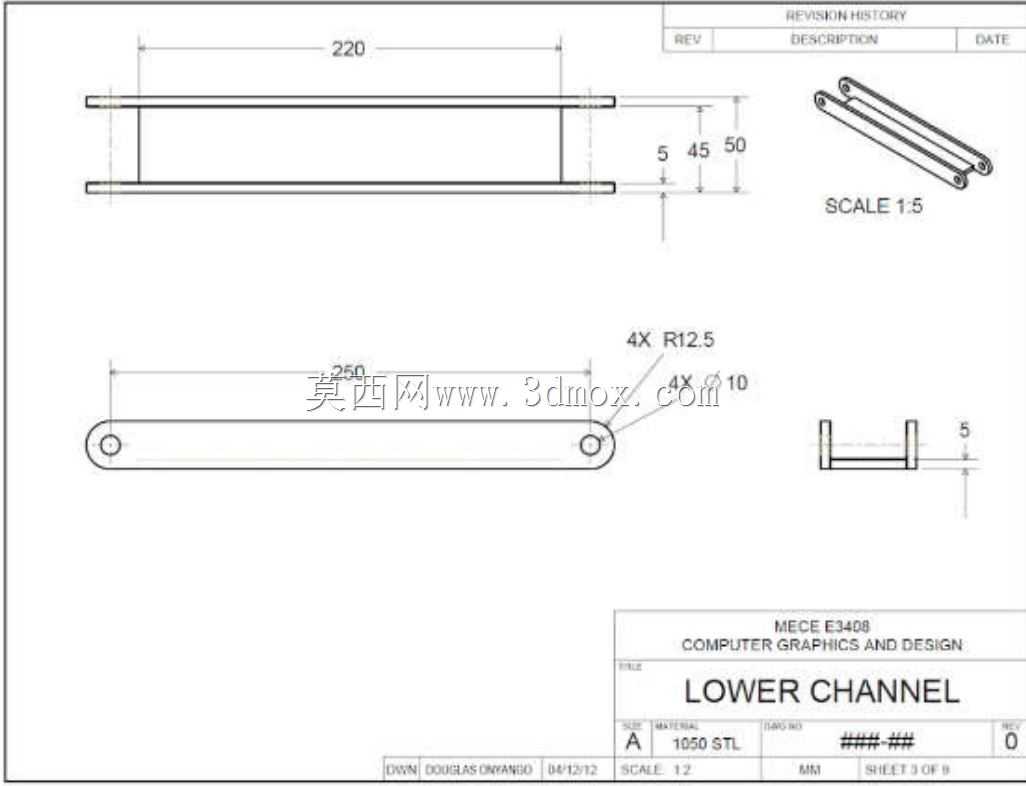

　　同时保证顶升过程中整机的稳定性。传动部分采用梯形丝杠作为核心动力传递部件，丝杠两端分别连接两侧剪臂的铰接滑块，转动摇柄带动丝杠旋转时，两侧铰接滑块沿丝杠轴向同步相向移动，推动剪臂绕中间铰接轴转动，实现上托板的垂直升降；梯形丝杠具备自锁特性，当顶升到位停止转动摇柄后，丝杠螺纹副可自行锁止当前位置，不会因负载作用出现自行回落的问题，无需额外设置锁止销等定位部件，简化了操作流程，也提升了作业过程的安全冗余。从结构设计逻辑来看，整套机构的受力路径经过多轮优化，剪臂采用冷冲压成型的槽钢型截面，在控制整体重量的前提下，大幅提升了臂身的抗弯截面模量，避免顶升额定负载时臂身出现塑性变形；所有铰接点位均采用销轴连接，

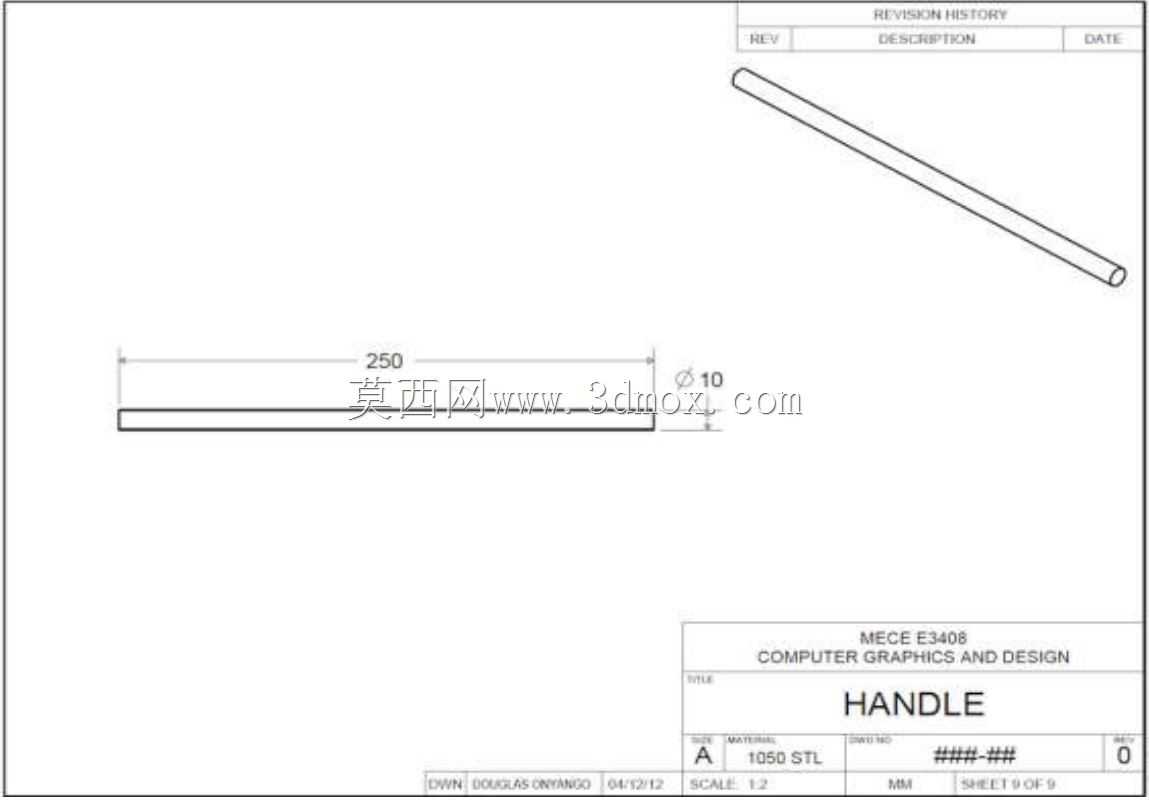

　　销轴与臂身安装孔之间设置小间隙配合，既保证铰接转动的顺畅度，又控制了铰接处的旷量，避免顶升过程中出现侧向晃动。各部件的安装边界经过精准匹配，上托板处于最低收纳位置时，整机高度可适配多数家用轿车底盘的最低离地间隙，无需额外垫高即可伸入底盘下方；顶升达到最大行程时，上托板高度可满足轮胎完全离地的更换需求，行程范围覆盖主流家用车型的维保顶升高度要求。丝杠的有效行程与剪臂的开合角度做了匹配设计，当剪臂张开到最大顶升角度时，丝杠不会出现顶死或者滑块脱出导轨的问题，同时在丝杠两端设置限位挡片，限制滑块的最大移动距离，避免操作时行程超限导致结构损坏。摇柄连接端采用快拆式结构设计，收纳时摇柄可折叠或者拆下，进一步缩小收纳体积，

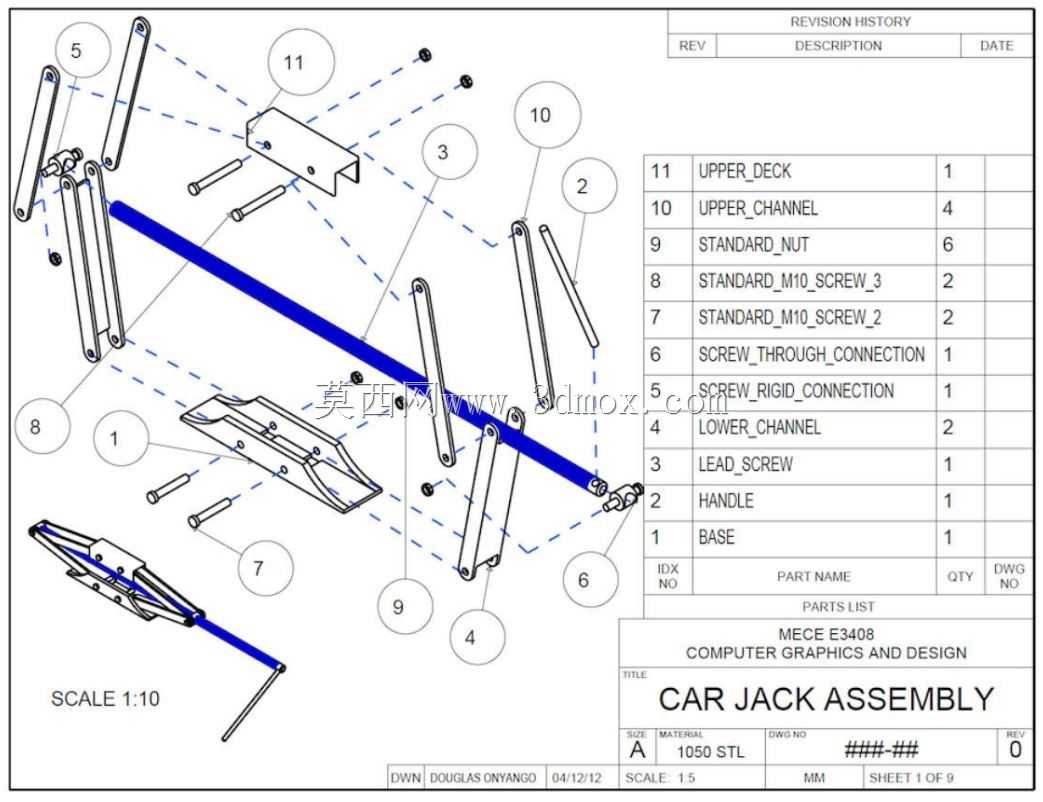

　　使用时可快速套入丝杠端部的驱动头，转动过程中摇柄的力臂长度经过匹配，普通人无需施加过大的手动力即可完成额定负载的顶升作业，适配非专业人员的操作力度范围。整套总成的零件数量较少，除标准紧固件外，核心结构件仅包含上托板、下底座、上下层剪臂、连接销轴、传动丝杠、铰接滑块、摇柄几个部分，生产装配流程简单，后期维护仅需定期在铰接点和丝杠螺纹处涂抹润滑脂即可，无需复杂的保养工序。在实际作业场景中，使用时需先将底座放置在平整坚实的地面，将上托板对准车辆底盘的指定顶升加强位置，匀速转动摇柄带动丝杠转动，待上托板与底盘接触后确认支撑位置无偏移，再继续转动摇柄将车辆顶升到位，整个过程无需额外辅助工具，单人即可完成全部操作。结构设计过程中对各受力部件做了强度校核，剪臂、销轴、丝杠的材质选型均匹配额定顶升负载的安全系数要求，在额定负载下各部件的应力均处于材料弹性变形区间，反复使用不会出现永久性结构变形，保证长期使用的结构可靠性。
