机加工用螺旋压紧式虎钳结构设计

　　这款虎钳的结构设计完全围绕机加工场景的装夹需求展开，日常在车床、铣床、钻床的工位上都能见到这类工装的身影，核心作用是在切削、钻孔、打磨工序中牢牢固定工件，避免加工过程中工件位移导致的尺寸超差、崩刀甚至安全隐患。区别于重型台虎钳的大尺寸设计，这款虎钳的结构更紧凑，适配CA6140这类普通车床的辅助装夹需求，也可搭配小型钻铣床的工作台使用，安装时通过底座的通孔穿入螺栓即可完成固定，安装孔位的间距参考了常规小型机床工作台的T型槽间距设计，不需要额外改制转接板就能直接装在多数常规小型机加工设备的工作台上，整体安装边界控制合理，不会占用过多工作台面的操作空间，给工位上的量具、刀具摆放预留了足够位置。

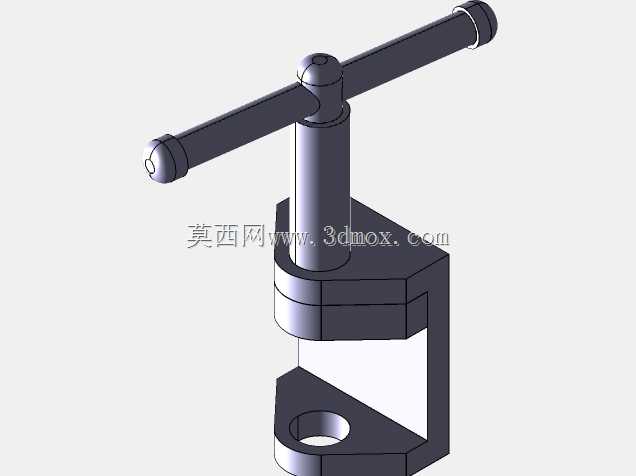

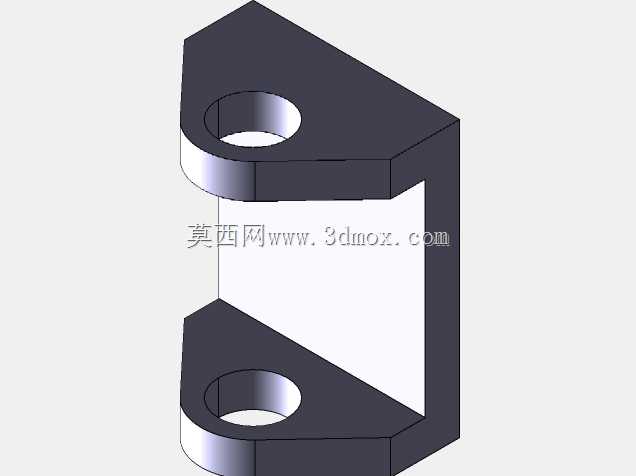

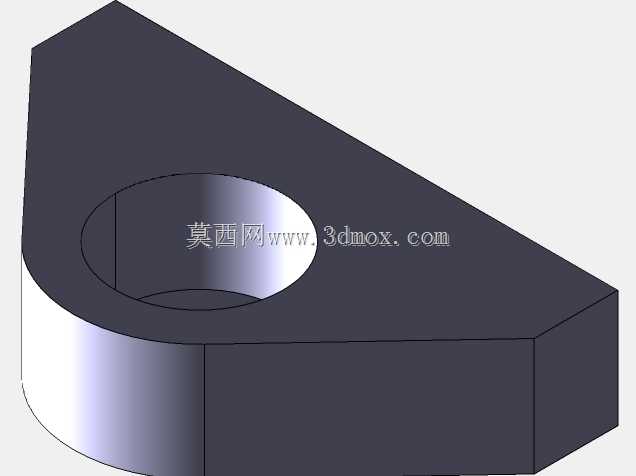

　　从功能特性来看，这款虎钳采用经典的螺旋传动压紧结构，顶部的长杆是施力手柄，操作人员扳动手柄时，内部的丝杆会带动活动压块做直线进给，依靠螺旋副的自锁特性，在施加足够夹紧力后不会自行松脱，即便加工过程中存在持续的切削振动，也能保持稳定的夹紧状态。压块与固定钳身的夹持面做了平面度处理，夹持毛坯件或者规则型材时都能保证足够的接触面积，避免工件被夹出压痕的同时，也能防止夹紧力不足导致的工件打滑。和普通台虎钳不同的是，这款虎钳的钳身采用C型开口结构，开口行程适配小型轴类、板类零件的装夹需求，对于直径在夹持范围内的棒料、厚度在行程内的板件，都能实现快速装夹，不需要额外搭配垫块就能完成定位。

　　设计过程中首先考虑的是工装的刚性表现，钳身的壁厚做了针对性加强，在丝杆传动的受力位置做了加厚处理，避免长期夹紧受力后出现钳身形变，导致夹持精度下降。手柄的长度经过力学核算，操作人员用正常手部力量扳动手柄时，就能输出足够的夹紧力，不需要额外加接延长杆，既避免了夹紧力过大导致工件变形或者丝杆过载滑牙，也能保证装夹效率，单工位装夹工件的时间可以控制在数秒内，适配批量小件加工的快换需求。丝杆与钳身的配合位置预留了润滑脂存储间隙，日常维护时只需要定期在丝杆处涂抹润滑脂，就能保证传动顺畅，不会出现卡滞、异响的问题，降低工装的日常维护成本。

　　在实际生产场景中，这类虎钳除了用于常规机加工工序的工件装夹，也可用于钳工工位的手工修配、划线工序的工件固定，C型的开口结构让操作人员在装夹后可以从三个方向接触工件，对于需要侧面钻孔、侧面打磨的工件来说，操作空间比封闭结构的台虎钳更充裕，不会因为钳身遮挡导致加工位置无法靠近刀具或者打磨工具。底座的安装孔设计为沉孔结构，固定螺栓的头部不会突出底座表面，保证虎钳安装后底面与工作台面完全贴合，不会因为螺栓突出导致钳身倾斜，影响装夹后工件的水平度，进而保证加工尺寸的精度。活动压块的行程做了限位设计，避免丝杆旋出过长导致脱落，日常使用时不需要担心操作过度导致丝杆从钳身中脱出，减少工装故障的概率。

　　从结构细节来看，手柄与丝杆的连接采用通孔穿装结构，手柄可以在丝杆顶部的孔内自由滑动，操作人员可以根据施力需求调整手柄的着力位置，需要大夹紧力时将手柄拉到单侧最长位置，借助更长的力臂降低施力强度，需要快速开合时可以握住手柄中部快速转动，提升装夹效率。钳身的所有棱边都做了倒角处理，避免操作人员在装夹工件、更换刀具时被锋利的棱边划伤，符合机加工工位的安全设计要求。夹持面没有做额外的齿纹设计，更适合装夹表面精度要求较高的工件，不会在工件表面留下明显的夹痕，对于表面已经完成粗加工、需要进行半精加工的零件来说，这种光面夹持的设计更适配，不需要额外垫铜皮就能避免夹伤工件表面。
