FJ08K-S型带开关双轴电位器结构设计

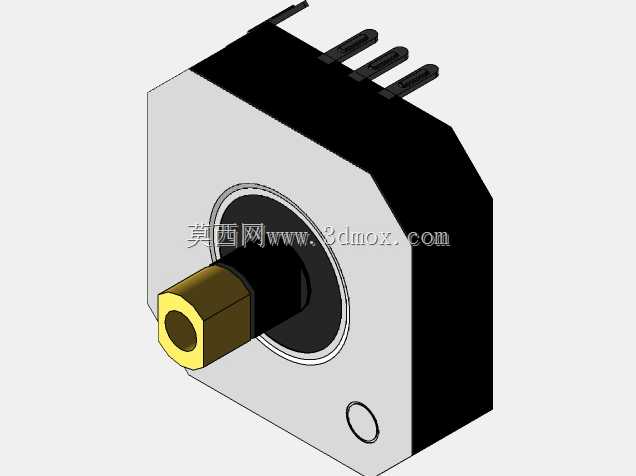

　　在工业控制电路、小型机电设备的参数调节场景里，这类带开关的双轴电位器是很常见的人机交互元件，很多设备的转速调节、音量控制、参数阈值设定环节都会用到这类集成开关的电位器，不用额外布置独立电源开关，能简化操作面板的布局，减少面板开孔数量，降低装配工序的复杂度。从结构设计来看，这款电位器采用方形主体外壳，主体部分做了切角处理，不是规整的正四方形，这种切角设计一方面能在安装时起到防呆作用，避免装配时装反方向导致引脚接线错位，另一方面也能减少外壳的材料用量，同时在密集排布的电路板上给相邻元件留出更多布线空间。伸出的调节轴采用六角铜质轴头，铜材质的耐磨性能更好，长期反复旋转调节也不容易出现轴头磨损打滑的问题，六角结构可以方便旋钮的固定，

　　旋钮套上之后不会跟转，调节时的力矩传递更稳定，轴头中心的通孔是用来穿装固定螺丝的，能把外接旋钮牢牢锁在轴上，避免设备振动时旋钮松脱。外壳侧面伸出的三个插装引脚，是标准的直插式设计，适合波峰焊或者手工焊接在PCB板上，引脚的长度和间距符合常规电子元件的排布规范，焊接时不会出现引脚间距过近导致连锡的问题，引脚根部做了加粗处理，能提升引脚和外壳的连接强度，避免装配或者检修时掰动引脚导致内部碳膜片接触不良。这款电位器集成了开关功能，通常在轴旋转到初始零位时会触发开关动作，实现电路的通断控制，相当于把电源开关和参数调节功能集成在同一个元件上，操作人员只需要旋转同一个旋钮，就能完成从开机到参数调节的全流程操作，不用在面板上额外布置开关按钮，

　　对于小型手持设备、台式检测仪器这类面板空间紧张的设备来说，这种集成设计能大幅提升面板的空间利用率。从安装边界来看，方形主体的安装面平整，背部可以贴装在PCB板上，也可以通过面板螺母从设备面板外侧锁紧，安装时需要预留的空间要覆盖主体的方形轮廓，同时要给轴的伸出部分留出足够的旋钮安装空间，引脚侧要留出焊接操作的空间，避免和周边的电容、电阻等元件产生干涉。设计这类电位器的三维模型时，要重点还原轴的旋转行程、开关触发的角度位置、引脚的相对位置尺寸，这些尺寸直接影响后续PCB板的布线设计和面板开孔的位置精度，如果尺寸出现偏差，很容易出现装配时元件装不进去、旋钮卡滞、开关无法正常触发的问题。内部结构上，这类电位器通常采用碳膜电阻片作为调节基体，

　　双轴结构意味着可以实现两路独立的参数调节，适合需要同步调节两个关联参数的电路场景，比如立体声设备的左右声道音量同步调节，或者工业设备里两路关联参数的同步设定，外壳采用绝缘的工程塑料材质，能起到很好的电气绝缘作用，避免内部导电部分和设备金属外壳接触导致短路问题，外壳的拼接缝做了卡扣结构，不用额外打螺丝就能固定，装配效率更高，同时也能起到一定的防尘作用，减少车间里的粉尘进入电位器内部导致接触不良的概率。在设备选型时，要注意这款电位器的轴长、安装孔径、引脚定义是否和自身电路设计匹配，旋转力矩是否符合操作手感要求，开关的额定电流是否能满足被控电路的负载要求，避免出现开关容量不足导致触点烧蚀的问题。建模过程中，对外形的倒角、切角细节要准确还原，这些细节不仅影响外观，更直接关系到装配时的干涉检查，比如外壳的切角如果没有做出来，在做PCB装配仿真时就可能误判和相邻元件的距离，导致实际生产时出现元件干涉无法装配的问题。
