二冲程摩托车排气系统专用连接法兰

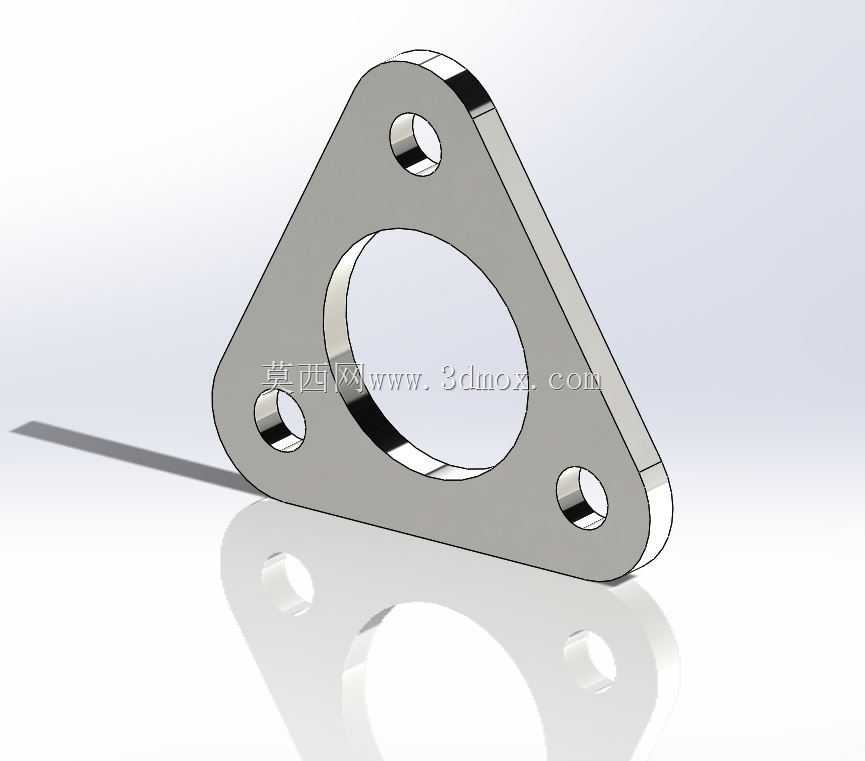

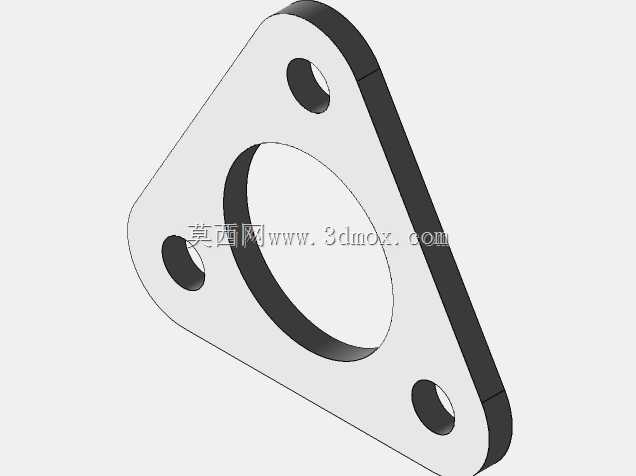

　　这款三角结构的连接法兰，是专为二冲程摩托车排气系统匹配设计的转接部件，核心作用是实现高性能消音器与发动机排气端口的刚性密封连接，解决改装排气系统与原厂排气端口匹配度不足、密封失效、连接刚度不足的常见问题。从结构设计来看，法兰整体采用类三角形的板材成型结构，中心开设大直径圆形通孔，作为排气气流的主流通通道，孔径尺寸完全匹配对应二冲程发动机排气出口的通径要求，避免因通径突变造成排气背压异常，影响二冲程发动机的扫气效率，毕竟二冲程发动机的动力输出特性对排气背压的敏感度远高于四冲程机型，通径匹配的精度直接影响动力输出区间的表现。法兰三个角位分别布置一个螺栓安装通孔，三个安装孔的中心距完全对应目标机型排气端口的固定螺栓位置，

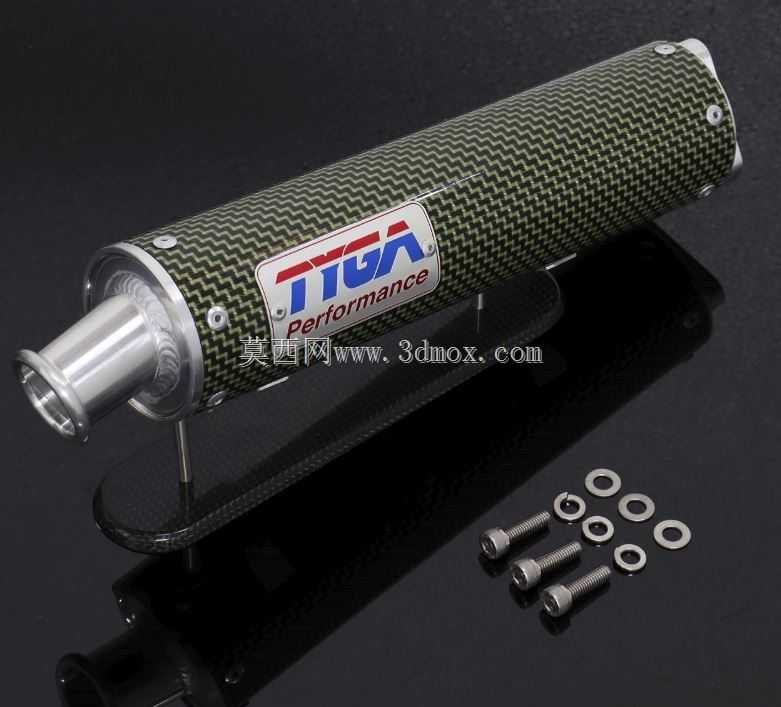

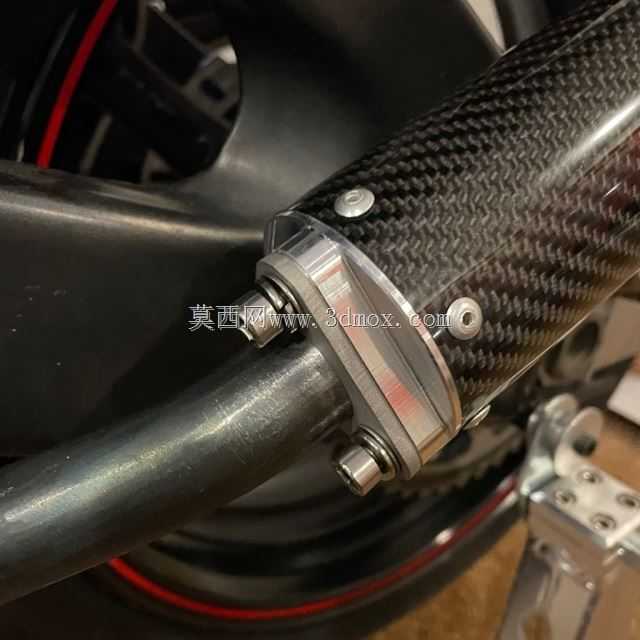

　　安装时无需对原车排气端口进行二次打孔或扩孔加工，直接通过三根螺栓即可完成法兰与缸体排气侧的固定，安装孔周边做了局部加厚的应力分散设计，避免螺栓锁紧时局部压应力过大造成法兰变形，影响密封面的平面度。法兰与消音器连接的密封面采用全平面精整加工，平面度控制在0.1mm以内，安装时配合耐高温密封垫片，可承受二冲程排气系统的高温工况，避免长期使用后出现排气漏气、接口异响的问题。从实际应用场景来看，这类法兰主要适配多款市售的高性能改装消音器，包括碳纤维外壳短款消音器、铝合金外壳高性能消音器等不同规格的改装排气产品，作为消音器与发动机之间的转接定位部件，法兰的厚度经过反复校核，既保证足够的结构刚度，避免发动机运行过程中振动造成法兰开裂，

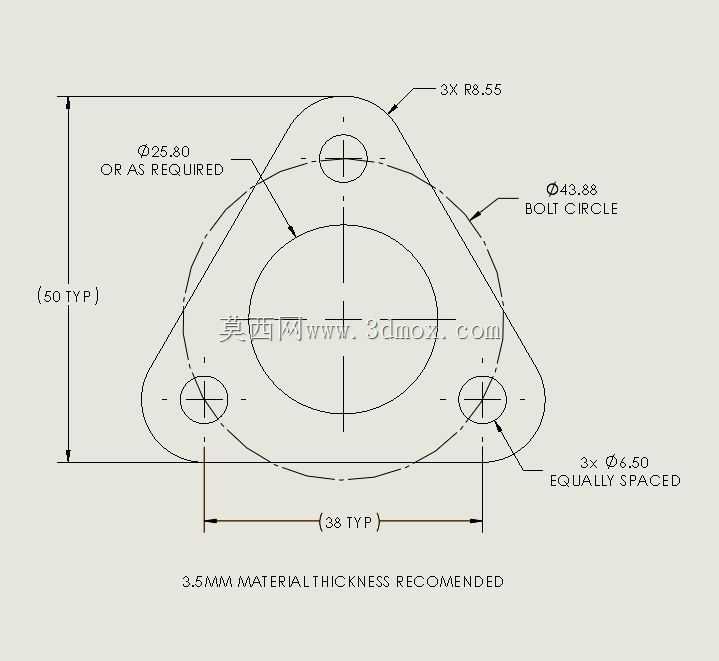

　　也不会过度占用排气侧的安装空间，不会与周边的车架、散热部件、线路管路产生干涉。设计过程中，首先根据目标机型排气端口的实测尺寸确定三个安装孔的坐标位置，再根据消音器的接口直径确定中心通孔的尺寸，之后通过有限元分析对法兰的受力情况进行模拟，确认螺栓锁紧力、排气振动载荷、高温热变形共同作用下，法兰的应力分布均匀，不会出现应力集中的薄弱点，三个角位的外轮廓做了圆弧过渡处理，既去除了加工锐边避免安装时划伤操作人员，也减少了应力集中的风险。安装边界方面，法兰的整体外轮廓尺寸控制在合理范围内，安装后三个螺栓的操作空间充足，使用常规套筒工具即可完成锁紧操作，不需要特殊的专用工装，适配日常维修和改装的操作需求。法兰的材质选用耐高温的金属板材，

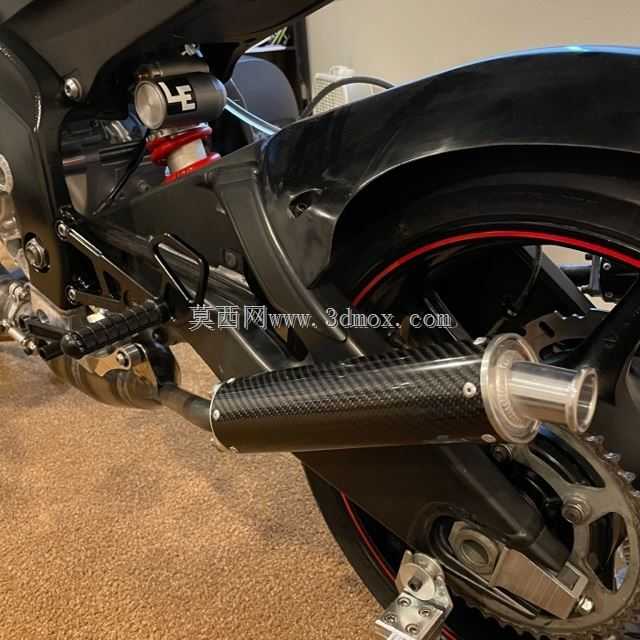

　　可承受二冲程发动机排气出口的高温气流冲刷，长期使用不会出现氧化变形、密封面翘曲的问题，三个安装孔的位置精度控制在±0.05mm以内，保证安装时螺栓可顺利穿入，不会出现孔位错位造成的安装应力，避免长期受应力作用出现螺栓断裂或者法兰开裂的故障。不同于通用型的平法兰，这款法兰的三角结构完全贴合对应机型排气端口的轮廓，在保证连接强度的前提下尽可能缩小了法兰的整体体积，减少了不必要的材料使用，也降低了法兰自身的重量，符合摩托车改装部件轻量化的设计需求。在实际装车测试中，这款法兰可适配多个型号的改装消音器，安装后密封性能可靠，全转速区间下无漏气问题，排气背压符合二冲程发动机的设计要求，不会造成动力下降、排气温度异常升高等问题，连接刚度足够，可承受越野路段、高转速运行下的持续振动，不会出现连接松动的问题。
