HDMI阴对阴面板安装对接适配器结构

　　在工业控制机柜、音视频集成设备、测试台架布线场景中，经常会遇到设备内置HDMI接口无法直接对外、频繁插拔易损坏板载接口的问题，这类面板安装式HDMI阴对阴适配器，就是为解决这类布线痛点设计的转接构件。日常做设备面板布局时，很多工程师会忽略接口外置的防护需求，直接将板卡端的HDMI接口露在机柜外侧，长期插拔会导致板载焊盘脱落、接口松动，维修时需要拆解整台设备更换板载接口，维护成本极高，而这类穿板安装的转接适配器，相当于在面板和板卡之间做了一层缓冲，所有外部插拔的受力都作用在适配器本身，不会传递到内部PCB板上，损坏后仅需从面板外侧拧下固定件更换即可，大幅降低后期维护难度。

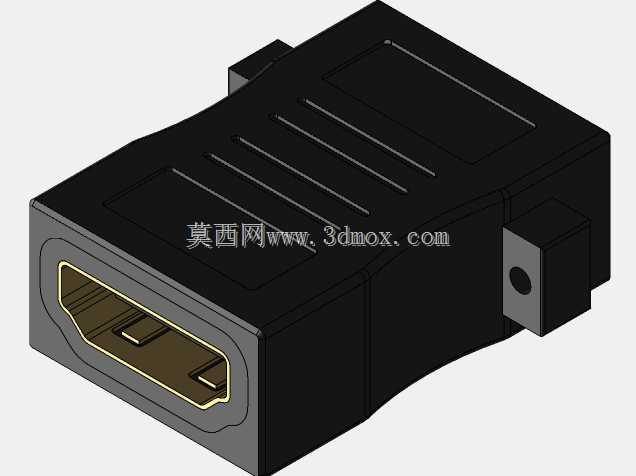

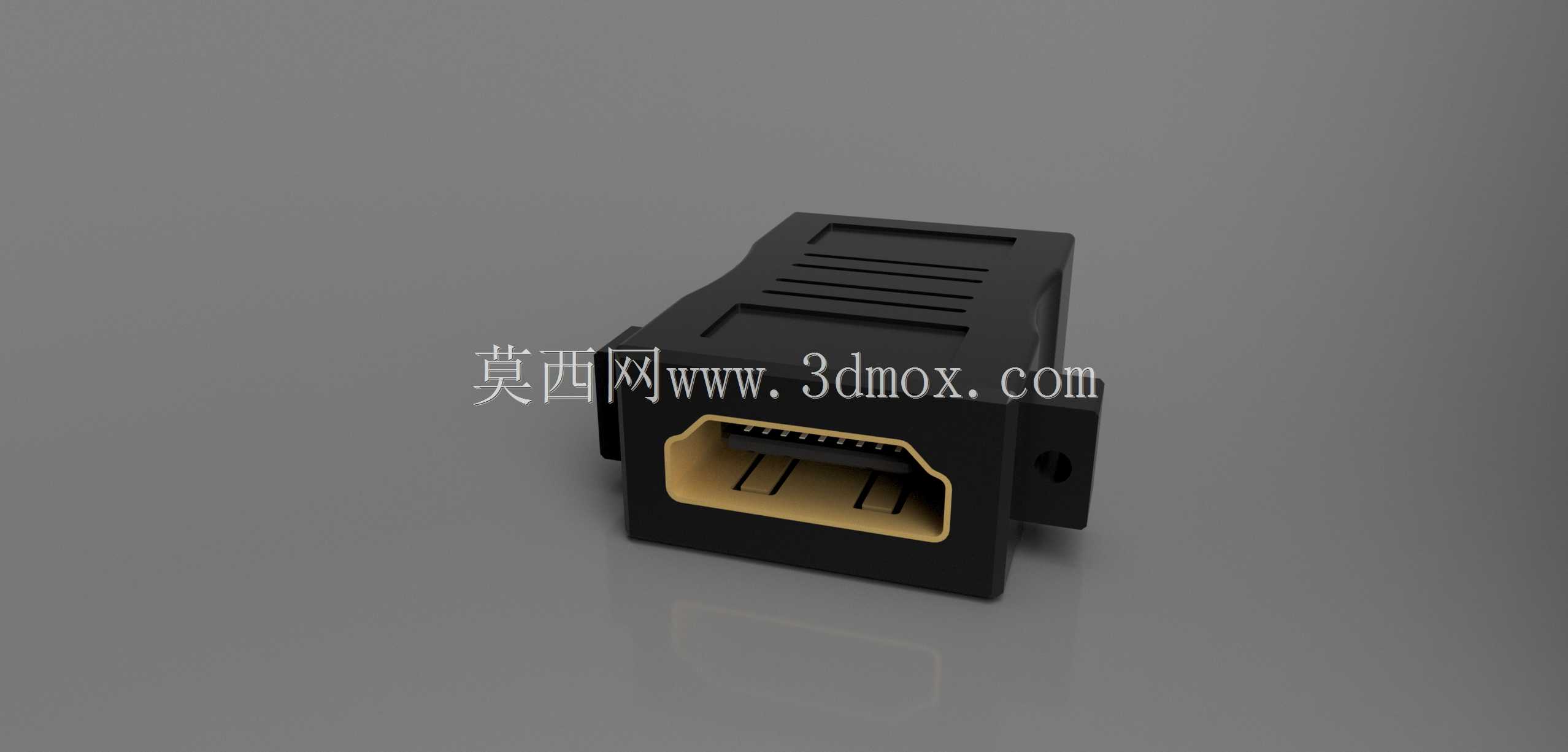

　　从功能特性来看，这款适配器两端均为标准HDMI母座，支持双向信号传输，可实现HDMI公头对公头的线路延伸，同时适配标准面板开孔尺寸，侧边带固定安装耳，可通过螺丝直接固定在设备面板、机柜挡板、桌面开孔位上，安装后接口与面板表面齐平，不会突出过多占用外部空间，也不会凹陷过深导致公头无法完全插入。外壳采用硬质绝缘塑料材质，一方面可以隔绝外部金属面板与接口引脚的接触，避免信号短路干扰，另一方面塑料外壳的成型精度容易控制，能保证接口的插拔阻尼感适中，既不会出现插接过松导致接触不良，也不会过紧导致插拔时带动适配器整体移位。

　　设计这款构件时，首先要匹配标准HDMI接口的针脚定义公差，两端母座的金属屏蔽壳需要做导通处理，保证信号传输时的屏蔽完整性，避免外部电磁干扰影响高清信号传输，尤其是工业现场存在变频器、伺服电机等强干扰源的场景，屏蔽层的连续性直接决定了信号传输的稳定性，不能出现断连导致画面闪屏、信号丢包的问题。其次是安装耳的位置设计，要适配行业通用的面板开孔间距，固定孔的孔径要匹配常用的M2.5或者M3固定螺丝，安装耳与主体外壳的连接处要做圆角过渡加强，避免拧紧螺丝时应力集中导致外壳开裂。外壳内部的针脚固定槽要做限位设计，保证两端母座的同轴度偏差控制在合理范围内，公头插入时不会出现针脚偏移顶弯的问题。

　　从安装边界尺寸来看，这类适配器的主体宽度要匹配标准D型接口开孔尺寸，一般开孔宽度在14mm左右，高度在10mm左右，安装后主体伸入面板内侧的长度控制在20mm以内，不会占用过多机柜内部的布线空间，适配大部分1U、2U标准机箱的面板厚度，面板厚度适配范围在1mm到3mm之间，覆盖常见的冷轧钢机柜面板、铝型材设备面板、塑料操作面板的厚度需求。接口端面的倒角设计要做顺滑处理，公头插入时可以自动导正，不需要反复对准位置，现场布线操作时即使视线不佳也能顺利插接。

　　实际选型应用时，这类适配器除了常规的机柜面板安装，还可以用在测试治具的接口引出、多媒体讲台的面板接口扩展、工业显示器的后置接口转接等场景，相比直接延长HDMI线的方案，面板安装式适配器的固定更牢靠，不会因为拉扯线缆导致接口松脱，外露的接口端面可以搭配防尘盖在闲置时封堵，避免灰尘进入接口内部导致针脚氧化接触不良。建模时需要注意外壳的拔模角度控制，因为是注塑成型件，主体外壳的拔模斜度一般取1.5度即可，既方便脱模，也不会影响装配精度，内部的母座固定筋位要均匀分布，避免注塑时出现缩痕影响外观和装配强度，固定耳的背面要做沉台设计，拧紧螺丝后螺丝头不会突出面板内侧，避免刮伤内部的线缆或者其他元器件。
