工业级威图款数控电气控制柜结构设计

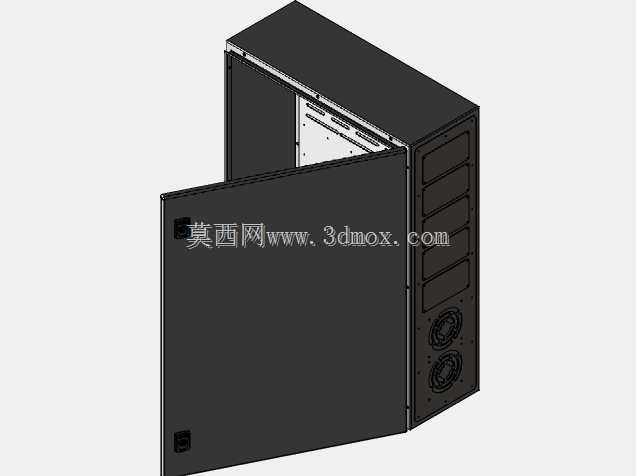

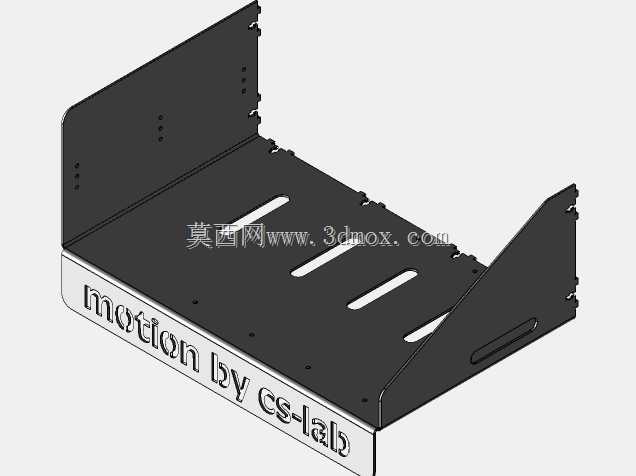

　　在数控加工车间的设备布局中，电气控制柜是承载整套数控系统核心运算、驱动、配电模块的关键载体，其结构设计合理性直接决定整套数控设备运行的稳定性与后期维护效率。这款仿威图结构的数控控制柜，首先从安装适配性出发做了边界尺寸的考量，柜体整体采用标准19英寸安装兼容设计，内部安装板预留了数控系统主机、伺服驱动器、IO模块、开关电源、接线端子排的分层安装空间，安装板采用可抽出式设计，在车间现场做器件接线或者故障排查时，无需探身进入柜体内部，只需松开侧边固定卡扣即可将安装板拉出300mm的操作距离，大幅降低现场维护的操作难度。从实际应用场景来看，这类柜体主要适配中小型数控车床、立式加工中心的数控系统搭载需求，在机加工车间多油污、多金属切削粉尘、

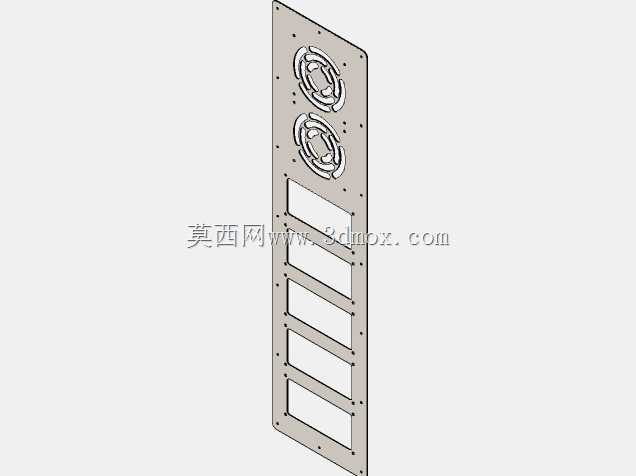

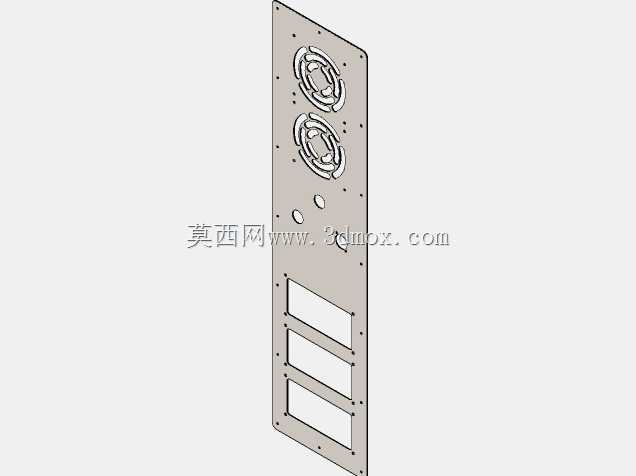

　　环境温湿度波动较大的工况下，柜体的密封结构做了针对性设计：柜门与柜体框架的贴合面全程嵌入发泡聚氨酯密封胶条，柜门关闭后通过多点式门锁实现均匀压紧，整体防护等级可以达到IP54级别，能够有效阻挡车间内漂浮的金属切削粉尘、切削液雾进入柜体内部，避免电气器件出现积尘短路、凝露爬电的常见故障。柜体的散热设计没有采用常规的顶部直通风结构，而是在柜体下部侧壁设置了带防尘滤网的进风通道，对应上部安装两个轴流散热风机形成下进上出的独立散热风道，风道与电气安装腔之间做了隔离设计，既保证柜内热量能够及时排出，又避免外部未经过滤的空气直接接触电气器件，防尘滤网采用抽拉式安装结构，车间日常维护时无需打开柜门，直接从柜体外侧即可抽出滤网清理积尘，

　　不会干扰柜内器件的正常运行。从结构设计思路来看，这款柜体摒弃了传统焊接柜体的变形问题，整体框架采用九折型材拼装结构，所有框架连接部位采用预装式角件定位锁紧，拼装完成后整体框架的形位公差可以控制在1mm以内，保证柜门安装后的缝隙均匀度，不会出现长期使用后柜门下垂、密封失效的问题。柜体的安装边界做了通用化适配，底部预留了100mm高的走线底座空间，既可以从底座下方穿入设备动力线、信号线，也可以根据现场安装需求在底座侧面开孔走侧边走线槽，柜体背部预留了四个M12的吊装孔以及底部的地脚安装孔，既可以采用膨胀螺栓直接固定在车间地面，也可以搭配脚轮做成移动式数控工作站，适配小批量多工位的柔性加工场景。柜门内侧预留了线槽安装位与文件袋固定位，

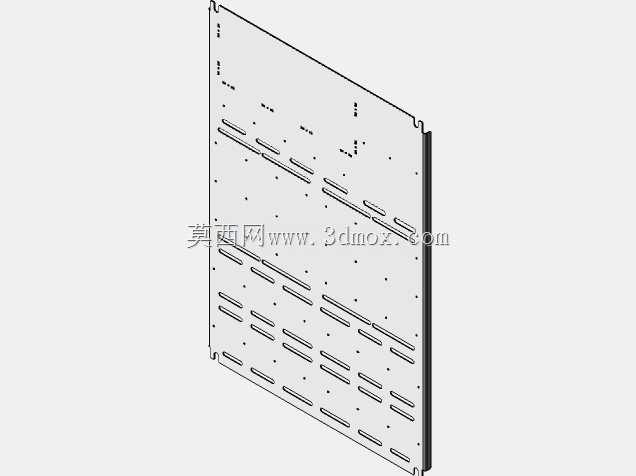

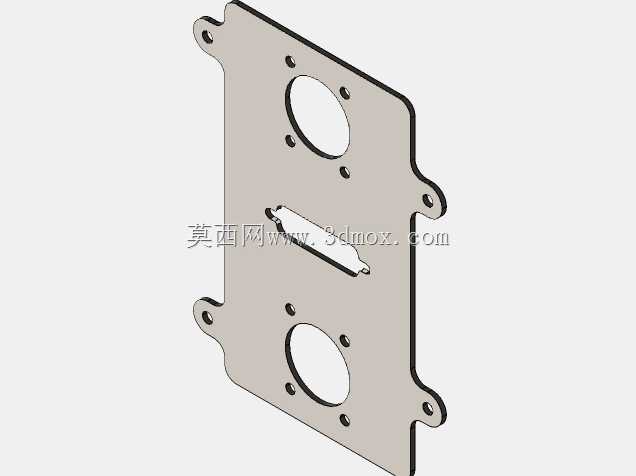

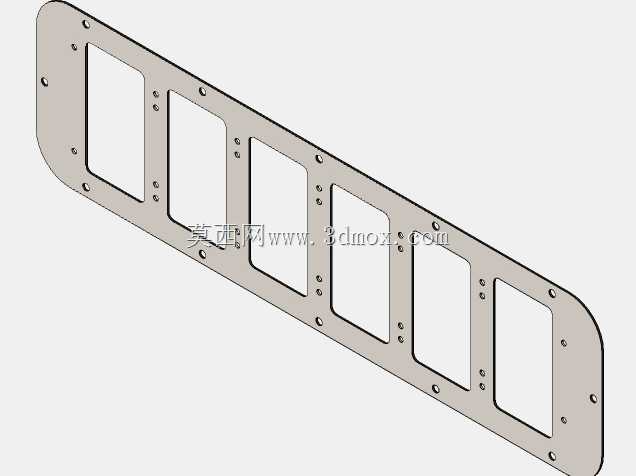

　　可以将数控系统的接线图纸、维护说明放置在柜门文件袋内，方便现场维护人员随时查阅，柜门与柜体框架之间预留了6平方的黄绿双色接地跨接线，保证柜体整体的接地连续性，避免设备漏电带来的安全隐患。在器件安装的兼容性上，内部安装板采用2mm厚的镀锌钢板制作，表面做了钝化处理，既保证足够的结构强度承载重型伺服驱动器，也不会出现长期使用后锈蚀掉渣的问题，安装板上的安装孔采用模块化矩阵排布，不同品牌的数控系统、驱动器都可以通过矩阵孔直接固定，无需现场二次打孔，大幅缩短电气装配的工时。柜体的门板上预留了数控系统操作屏、按钮指示灯、急停开关的安装开孔位，开孔位置按照人机工程学高度设置，操作人员站立操作时视线刚好与操作屏平齐，无需弯腰或者抬手操作，降低长时间操作的疲劳感。针对数控设备常见的电磁干扰问题，柜体内部预留了独立的接地排与屏蔽层接线位，所有信号线的屏蔽层都可以就近接在屏蔽接地排上，避免伺服驱动器运行时的脉冲信号干扰数控系统的通讯稳定性，减少加工过程中出现信号丢步、通讯中断的故障概率。
