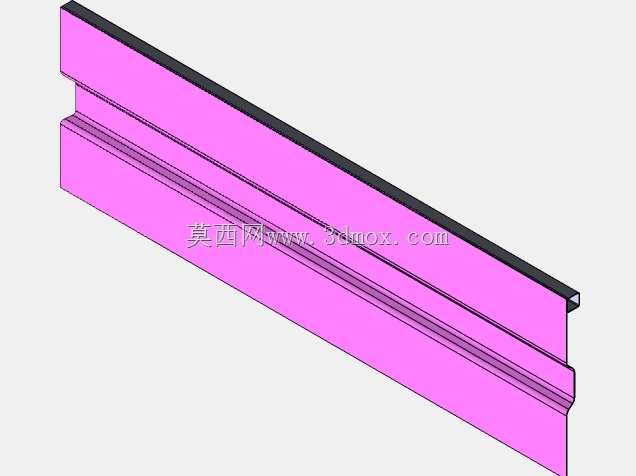

CA6140车床配套长条形防护接屑构件

　　在普通卧式车床的日常加工作业场景里，切削液裹挟金属切屑的飞溅、散落一直是影响工位整洁、加剧导轨面磨损的核心问题，这款适配CA6140型号车床的长条形构件，正是针对床身侧方排屑防护需求设计的配套结构。从实际安装位置来看，该构件沿床身轴向布置，紧邻导轨外侧的走刀路径下方，整体采用等截面长直薄壁结构，主体弯折成型的腔体可以完整承接车削过程中从工件、刀具位置飞溅落下的细碎切屑与回流切削液，避免切屑直接掉落到床身底部的地面或者堆积在导轨端部的密封位置。设计阶段首先考虑的是安装边界的适配性，构件的截面轮廓完全贴合CA6140床身侧方的安装基面，顶部的折边结构直接卡入床身预设的安装槽位，不需要额外在床身本体上打孔加工，

　　安装时只需要沿轴向推入到位即可，不会和床鞍、溜板箱的往复运动行程产生干涉，构件的整体长度匹配CA6140车床标准加工行程对应的防护覆盖范围，两端的收口结构可以引导收集到的切屑向床身尾部的排屑口滑落，不需要操作人员频繁清理床身侧方的积屑。从功能特性上看，构件的双层弯折结构一方面提升了长薄壁件的整体刚性，避免大长度下的中部下挠变形，另一方面内层的光滑斜面可以让切屑和切削液依靠自重顺利滑落，不会在腔体内出现卡滞堆积，外侧的竖直折边可以阻挡高速飞溅的切屑向外弹射，避免切屑烫伤操作人员或者掉落到周边的电气线路表面。结构设计过程中，特意将构件的安装贴合面做了微幅倾斜处理，倾斜角度控制在3度左右，既保证安装后整体外观和床身侧面齐平，

　　又能让腔体内的切削液自然向排屑端流动，不会在腔体内残留积液造成钣金锈蚀。构件的壁厚选择兼顾了刚性和轻量化需求，日常使用中可以承受成串切屑的冲击，也不会因为自重过大增加安装位置的载荷，边缘位置全部做了卷边处理，避免安装和清理过程中锋利的钣金边缘划伤操作人员。在实际设备维护场景中，该构件可以单独拆卸清理，不需要拆解床身周边的其他防护部件，当出现局部磕碰变形时也可以快速更换，不需要对床身本体做任何修复处理。针对车床加工中常见的长切屑缠绕问题，构件的腔体宽度做了针对性加宽，即使是车削塑性钢材产生的螺旋状长切屑掉落，也不会卡在腔体和床身的缝隙之间，配合车床本身的排屑螺杆，可以实现切屑的连续导出。从建模逻辑来看，该结构采用钣金模块的弯折、法兰、

　　切口特征依次生成，所有弯折半径匹配常规钣金加工的工艺参数，没有特殊的异形曲面，加工时只需要通过剪板、折弯、压型几道常规工序即可完成成型，不需要开模，生产成本可控，也方便维修时的现场配做。安装完成后，构件的上沿和导轨防护罩的下沿保留了5mm的安全间隙，既不会因为床身振动产生摩擦异响，也不会留下过大的缝隙让切屑从间隙中漏出，构件表面的涂装可以和车床本体的漆面保持一致，不会破坏设备的整体外观协调性。在实际使用测试中，该构件可以覆盖90%以上常规车削作业的切屑飞溅范围，大幅减少操作人员每日清理床身周边切屑的工作量，同时也能避免切屑堆积在导轨密封胶条位置，延长胶条的使用寿命，减少切削液从导轨位置的渗漏问题。
