CA6140机床侧部钣金防护壳体

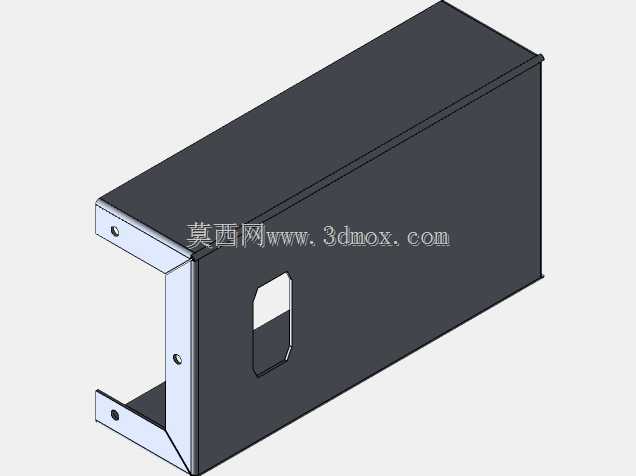

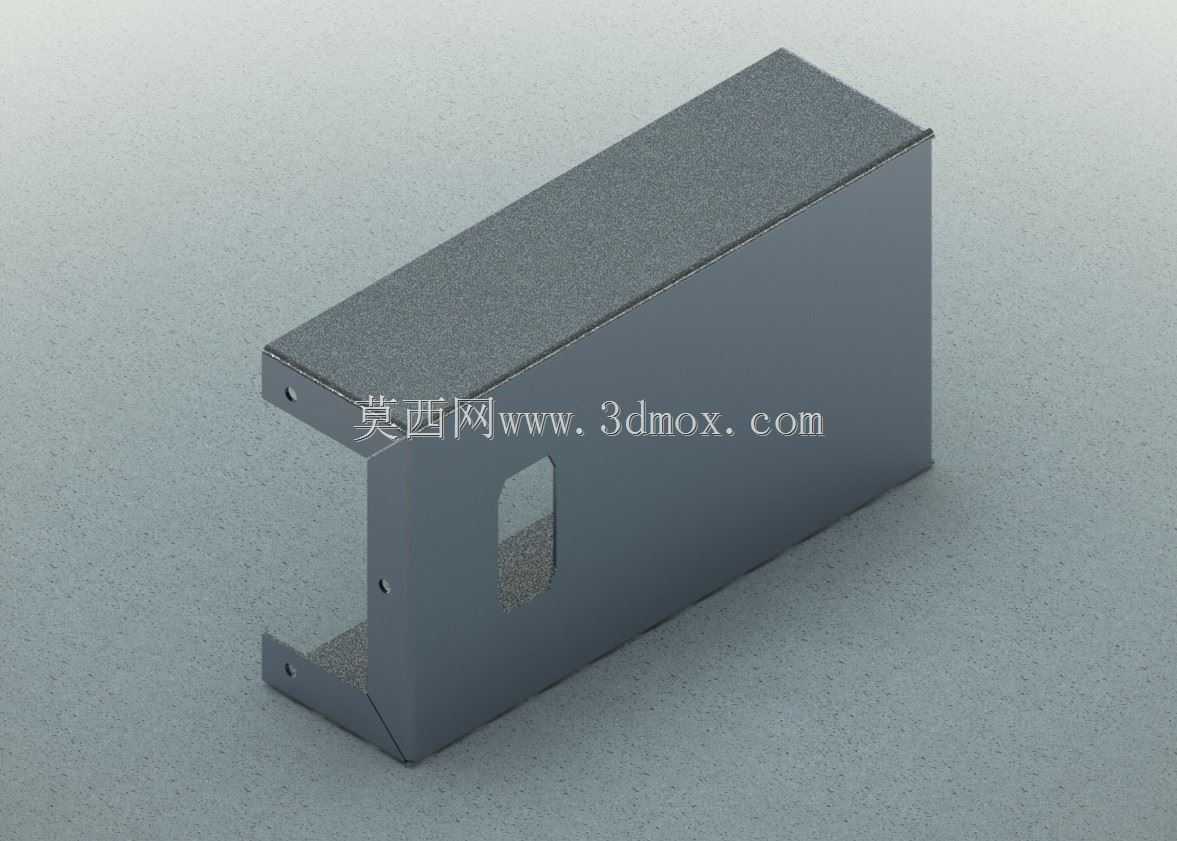

　　这款钣金构件是CA6140普通车床侧部的固定式防护壳体，在车床整机布局中，它安装在床身靠近主轴箱的左侧立面位置，主要作用是分隔车床内部的齿轮传动腔与外部操作空间，避免加工过程中飞溅的切削液、金属切屑落入传动机构内部，同时也能阻隔传动部件运转产生的噪音向外扩散，还能防止操作人员误触高速运转的传动零件引发安全事故。从结构设计来看，整体采用薄钢板折弯成型，没有多余的拼接焊缝，主体为U型槽式结构，顶部的平面直接贴合床身侧面的安装基准面，三个折边分别对应床身的安装止口，装配时不需要额外做定位调整，只要对准安装孔位即可完成固定。壳体侧面预留的长条形开孔，是为了对应车床内部的润滑管路观察位，日常巡检时不需要拆下整个护罩，

　　就能通过这个开孔查看内部润滑油路的滴油状态，也能在不拆解护罩的情况下完成局部油路的疏通操作。壳体底部的两个折边带有外翻的安装耳，每个安装耳上都预制了沉头安装孔，装配后螺栓头不会突出护罩外表面，避免堆积切屑，也不会在操作人员走动时勾扯衣物。在设计折弯工艺的时候，所有折角位置都预留了合理的折弯内R角，避免钢板折弯时出现应力开裂，同时折边的高度经过反复校核，既保证了壳体整体的结构刚性，不会因为机床长期运行的振动产生共振异响，也不会过度占用床身侧部的操作空间，不会影响卡盘扳手的取用和工件的吊装操作。从安装边界来看，这款护罩的整体长度刚好覆盖主轴箱到进给箱之间的传动段，上下边缘分别对齐床身的上下安装导轨面，装配后和相邻的主轴箱护罩、

　　进给箱护罩的接缝间隙控制在1.5mm以内，既不会因为热胀冷缩出现护罩挤压变形，也不会让切屑从接缝处钻入设备内部。壳体表面做了喷塑处理，和车床整体的外观色调保持一致，表面的哑光质感不容易残留切削液的痕迹，日常清理的时候只需要用棉纱擦拭就能去除表面附着的切屑和油污。在建模过程中，所有的折弯参数都对应常规钣金加工的工艺要求，折弯扣除值按照常用的Q235冷轧钢板参数设置，展开后的板材轮廓没有多余的工艺缺口，下料后可以直接在数控折弯机上完成成型，不需要后续的二次修边。侧面的长条形开孔采用激光切割成型，孔位边缘没有毛刺，不需要额外做倒角处理，装配后开孔边缘刚好对准内部的润滑点位置，观察视线没有遮挡。考虑到车床长期运行中会存在切削液的腐蚀，

　　板材厚度选用2mm的冷轧钢板，成型后整体的抗变形能力足够，即使受到轻微的外力碰撞也不会出现凹陷变形，不需要频繁更换护罩。在实际的机床装配场景中，这款护罩属于总装环节较早安装的外围构件，安装完成后才会进行后续的电气布线和外罩附件装配，所以它的安装孔位精度直接影响后续相邻护板的装配对齐度，建模时所有安装孔的位置度公差都控制在0.2mm以内，完全满足批量生产的装配要求。另外，护罩的内侧面没有做额外的喷涂处理，保留了板材的原始表面，在装配时可以根据需要在内侧粘贴隔音棉，进一步降低传动系统的噪音传递，而外侧的喷塑层厚度控制在60-80μm，能够耐受日常加工中切削液、润滑油的长期腐蚀，不会出现表层脱落生锈的问题。
