低压电网短路保护自动电流开关结构

　　在0.4kV低压配电网的终端配电、车间动力配电、机床设备进线侧配电场景中，这类自动电流开关是承担短路电流分断的核心保护器件，日常运行中需要在回路出现远超额定值的短路电流时快速脱扣切断回路，避免故障电流烧毁线路、后端用电设备，甚至引发弧光短路、电气火灾等恶性事故。不同于普通隔离开关仅承担空载分断、明显断点隔离的作用，这类开关需要具备带载分断能力，尤其是短路工况下的快速灭弧能力，因此结构设计上需要兼顾壳体绝缘强度、操作机构可靠性、脱扣触发灵敏度、灭弧结构有效性几个核心维度。从结构设计的角度看，这类开关的外壳采用高强度阻燃绝缘材料一体成型，整体为方正盒式结构，壳体边角做了圆弧过渡处理，避免安装过程中尖锐边角划伤操作人员，

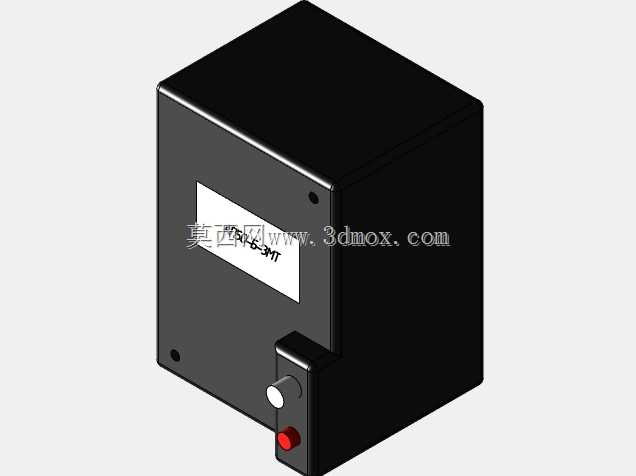

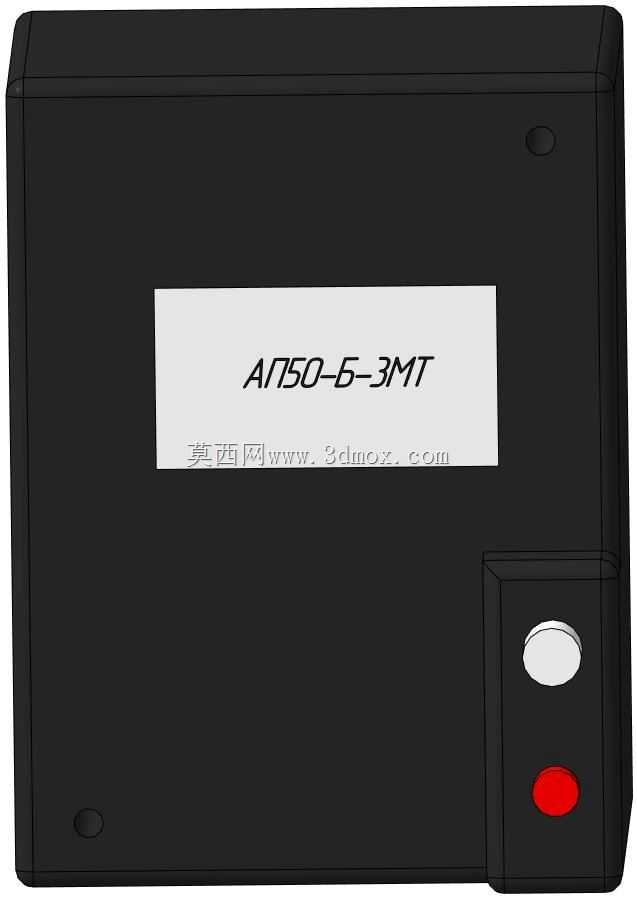

　　同时也能减少壳体应力集中点，提升长期使用下的结构抗冲击能力。壳体正面预留了标识铭牌安装位，用于标注开关的额定电流、分断能力、适用电压等级等核心参数，方便运维人员现场快速识别设备参数。操作端设置了两个操作按钮，白色为合闸复位按钮，红色为手动分闸按钮，按钮突出壳体表面的高度经过合理设计，既保证操作时的按压手感，又避免突出过多在柜体安装、设备搬运过程中被误碰触发误动作。按钮周边做了凸起的防护围边，进一步降低异物触碰、误操作的概率。设计过程中首先需要明确安装边界，这类开关通常采用导轨式安装或者螺钉固定安装在低压配电柜、机床电控箱的内部安装梁上，因此壳体背部的安装卡槽尺寸、固定孔位的孔距需要匹配行业通用的安装规范，

　　保证可以直接替换同规格的现有产品，无需额外改动安装支架。外形尺寸上需要控制整体厚度，避免在深度有限的电控箱内占用过多纵深空间，导致箱门无法正常闭合，同时进出线端的接线端子位置需要预留足够的接线操作空间，方便电工使用螺丝刀完成导线压接，端子之间设置绝缘隔挡，避免不同相序的导线裸露部分距离过近引发相间短路。功能层面，开关内部集成了电磁脱扣机构，当回路中出现短路电流时，电流互感器检测到的电流信号会触发脱扣机构快速动作，在极短时间内拉动触头系统分断，分断过程中产生的电弧会被引入灭弧室，通过栅片切割、冷却的方式快速熄灭，避免电弧持续烧蚀触头，也防止电弧外喷引发周边绝缘件击穿。设计时需要反复校核脱扣机构的动作阈值，既要保证短路故障时不拒动，

　　又要避开电机启动、大容量设备投入时的短时冲击电流，避免正常工况下误跳闸影响生产连续性。触头系统采用耐弧合金材料制作，提升多次分断短路电流后的触头抗烧蚀能力，延长开关的整体使用寿命。壳体的拼接缝隙处做了错位止口设计，既可以提升壳体的整体防护等级，防止粉尘、水汽从缝隙进入内部影响机构动作可靠性，也能在分断短路电流产生内部高压时，避免壳体拼接处被冲开，提升设备运行的安全性。在三维建模过程中，需要重点还原操作按钮的活动行程、内部脱扣机构的运动干涉检查、安装孔位的位置精度，以及接线端子的空间尺寸，保证模型导入到配电柜体、机床电控箱的整体装配模型中时，可以准确完成干涉检查，提前发现安装空间不足、操作距离不够、接线空间受限等设计问题，减少后期实物装配时的整改工作量。这类开关的应用场景覆盖了工业厂房低压配电、机床设备电控保护、小型配电站终端出线保护等多个领域，不同场景下对开关的额定电流、分断能力要求有差异，但核心的安装尺寸、操作逻辑基本保持统一，建模时保留核心结构特征的同时，也为后续参数化调整不同额定电流规格的衍生型号预留了修改空间。
