建筑工程用混凝土3D打印设备结构

　　在建筑工业化与智能建造的落地场景中，这类大尺寸水泥基材料打印设备的应用边界正在不断拓宽，从低层装配式建筑的墙体整体打印，到景观混凝土构件、市政异形路缘石、定制化建筑装饰模块的快速成型，都能看到这类设备的实际应用。区别于桌面级熔融沉积成型设备，面向建筑场景的水泥打印设备需要兼顾材料输送稳定性、打印路径精度以及大作业幅面下的结构刚性，整套结构的设计逻辑完全围绕水泥基材料的挤出特性展开。

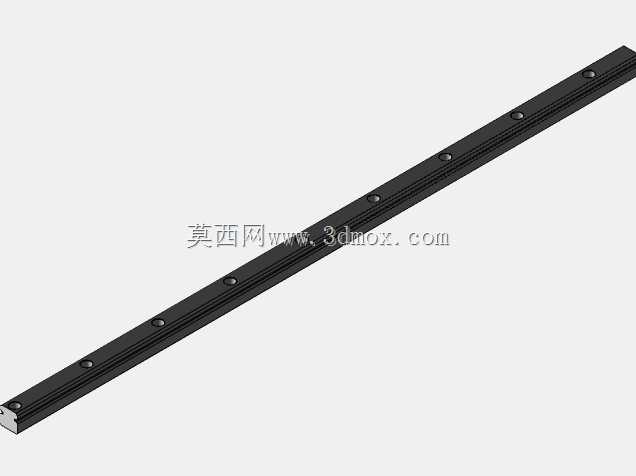

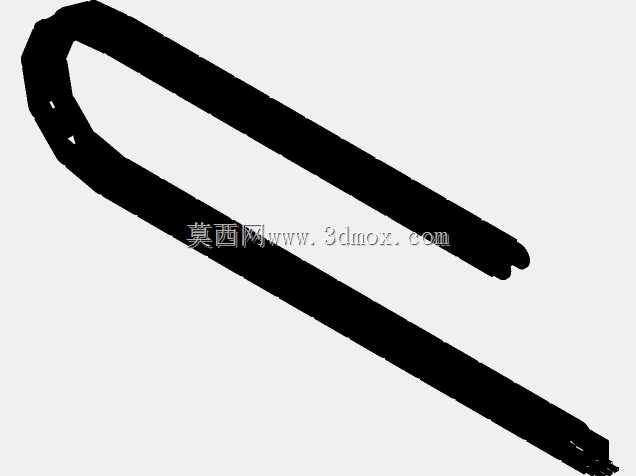

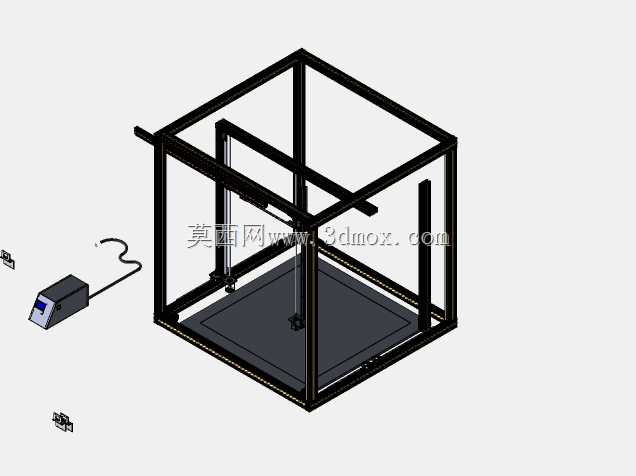

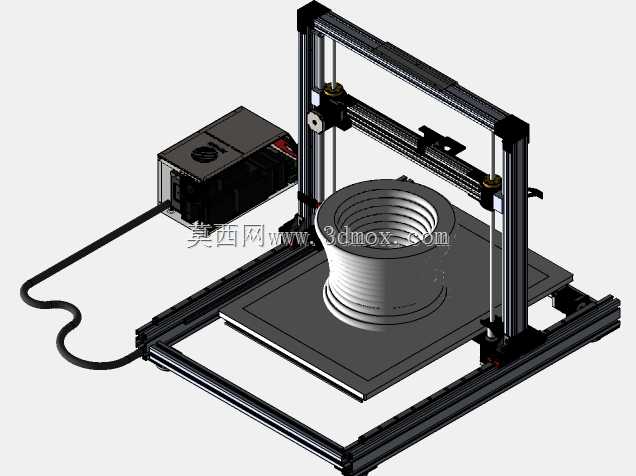

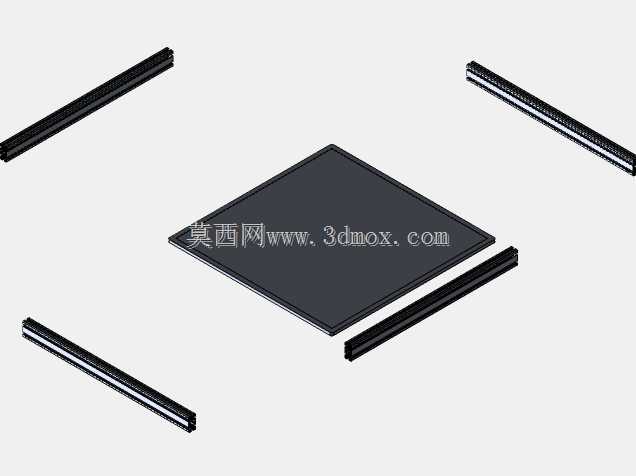

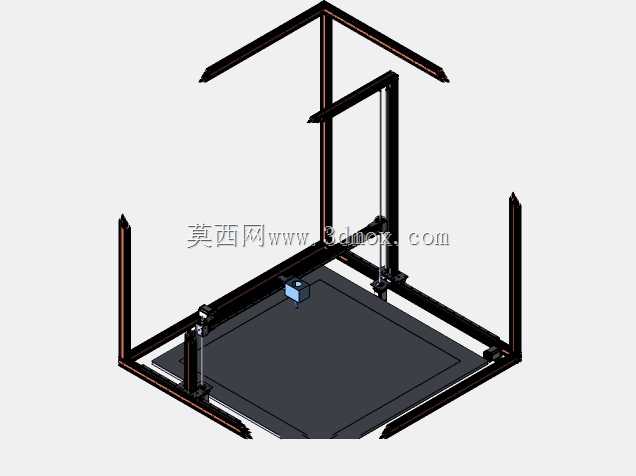

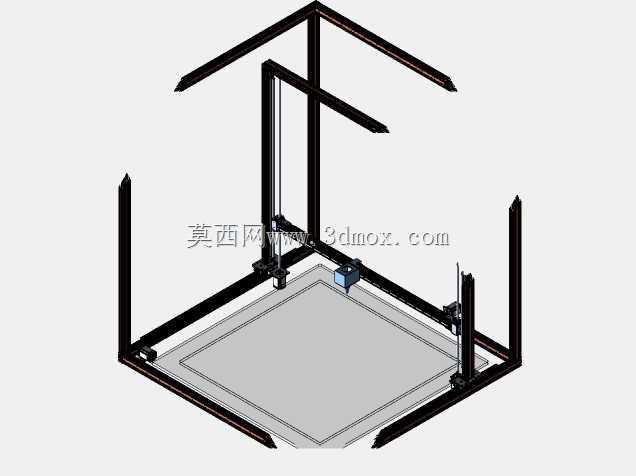

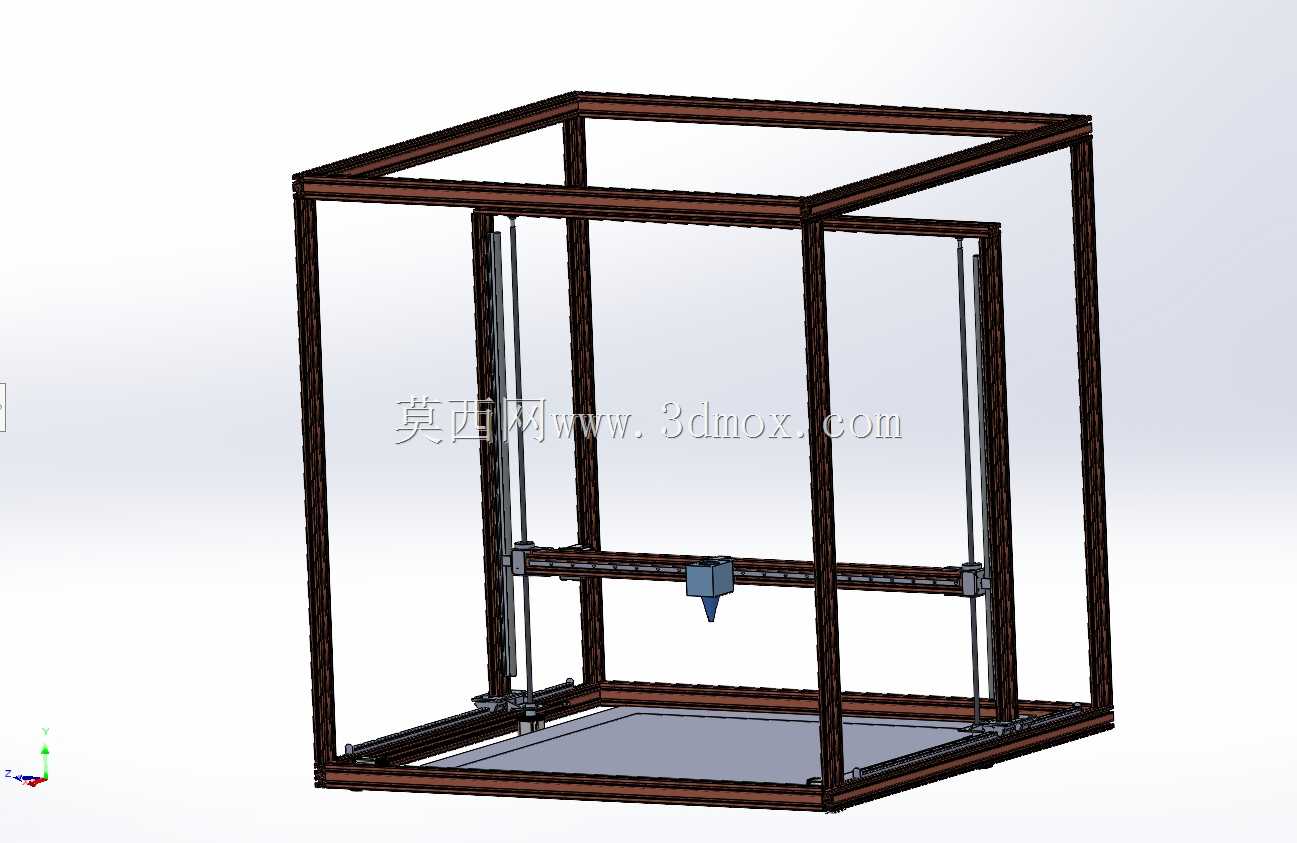

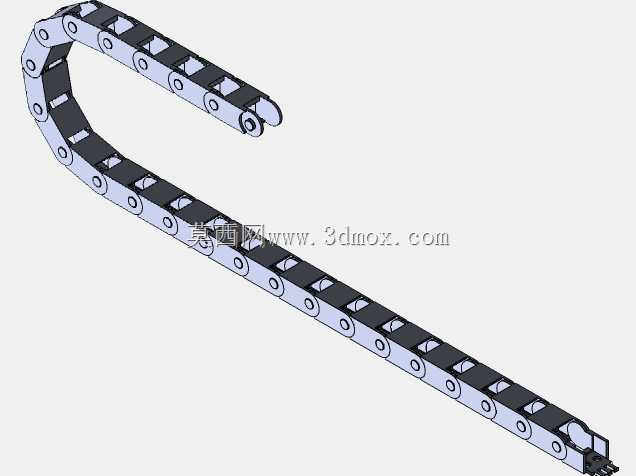

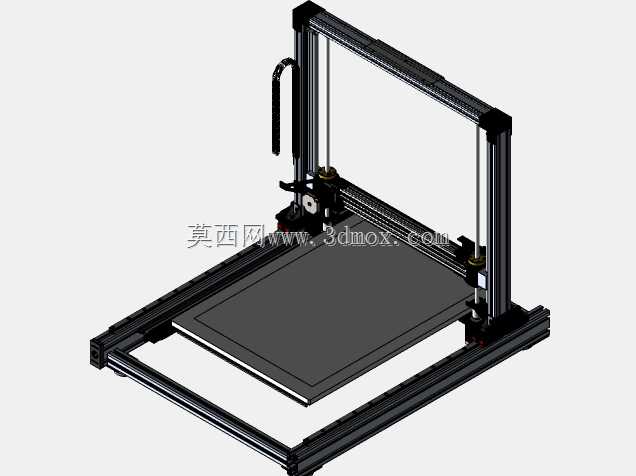

　　从结构布局来看，该设备采用了悬臂式运动架构，打印执行端搭载在可沿X、Y、Z三轴联动的运动滑台上，悬臂的伸出长度经过刚性校核，在最大打印幅面下的末端抖动量控制在水泥材料层厚允许的公差范围内，避免打印过程中出现层间错位、构件边缘塌落的问题。设备的底座部分采用整体式焊接钢结构，作为整套运动系统的安装基准，底座的平面度在加工时经过铣削处理，保证运动导轨安装后全程的直线度误差符合运动精度要求，同时底座预留了材料输送管路的走线空间，将输料管、控制线缆统一收纳在拖链内，避免三轴运动过程中管线出现拉扯、磨损的情况。

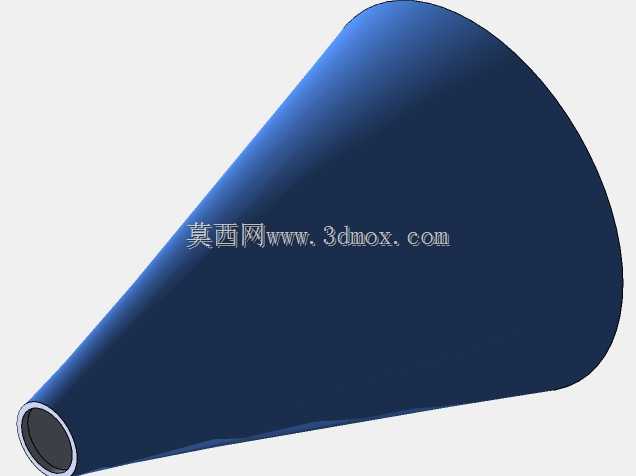

　　打印头的设计是整套设备的核心功能单元，针对水泥基材料颗粒度大、易凝结、挤出压力高的特性，打印头采用了螺杆式挤出结构，配合料仓的持续搅拌功能，能够保证水泥浆料在输送过程中保持均匀的和易性，不会出现离析、堵料的问题。挤出端的出料口采用可快拆的耐磨合金材质，根据打印构件的层厚、成型速度要求，可以快速更换不同口径的出料嘴，适配从粗颗粒骨料混凝土到细颗粒装饰水泥材料的不同打印需求。打印头还集成了材料抹平结构，在每一层材料挤出后同步对层间结合面进行轻微压平，提升层间粘结强度，避免成型后的构件出现分层、强度不足的问题。

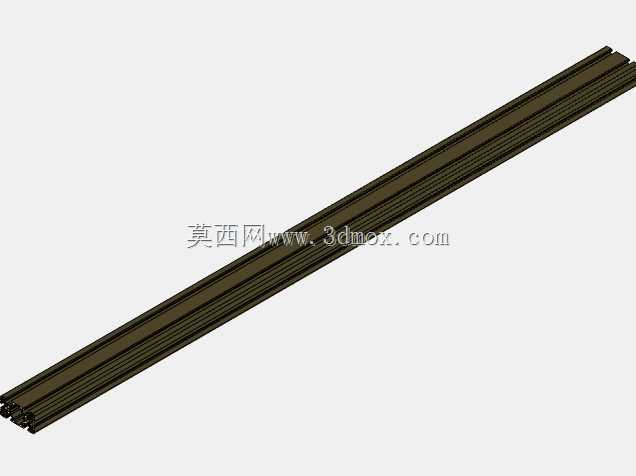

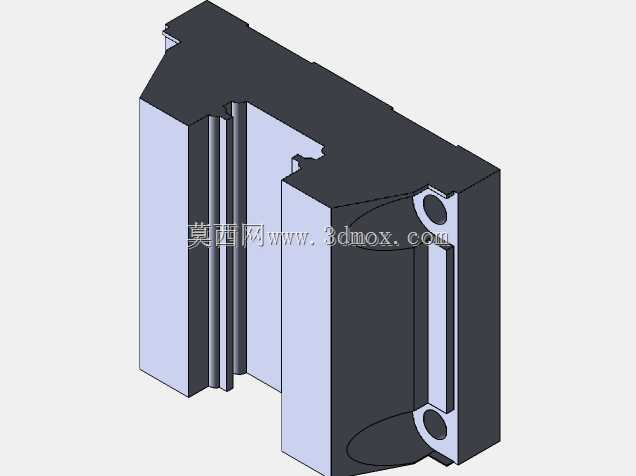

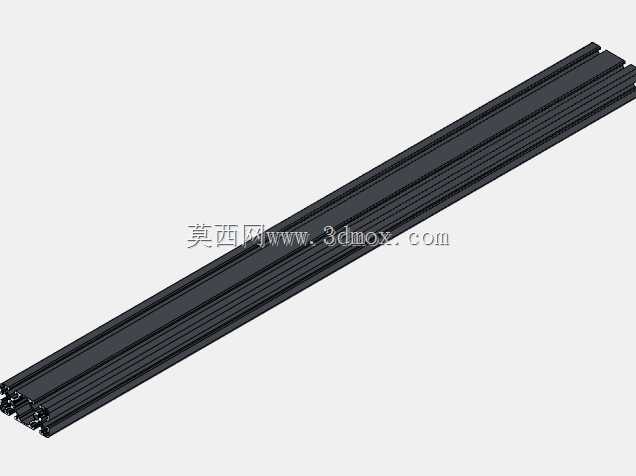

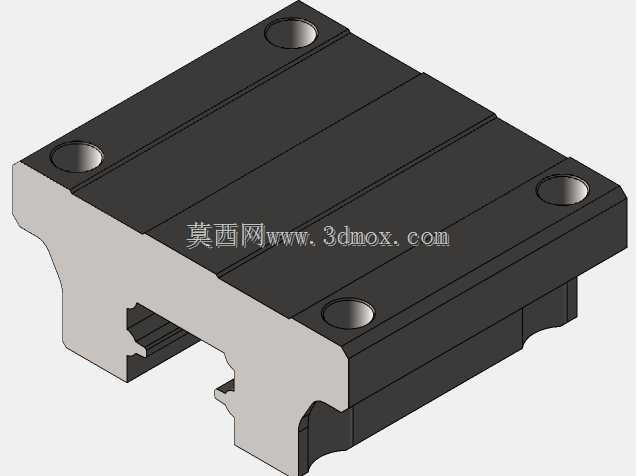

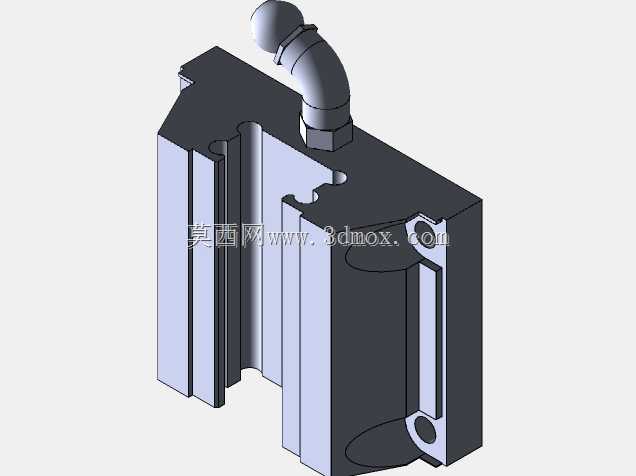

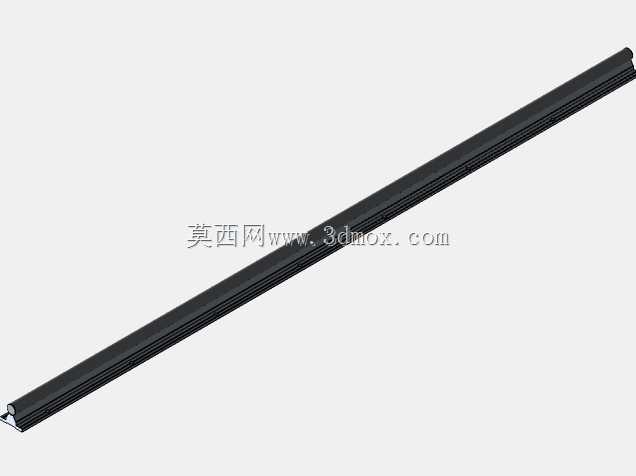

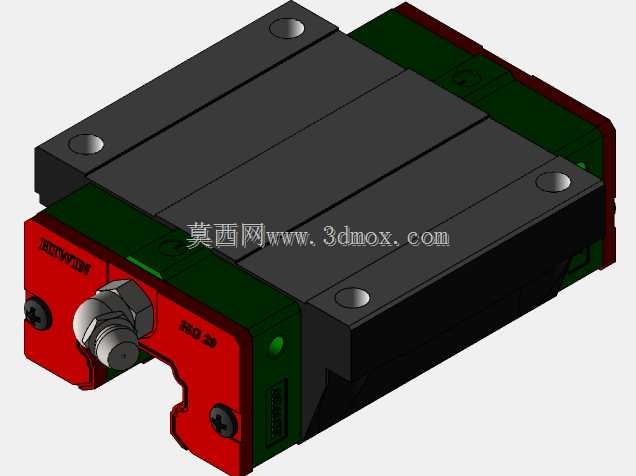

　　在实际作业场景中，这类设备的安装边界需要结合作业场地的地面承载力进行规划，设备底座的固定位置需要保证地面平整度偏差不超过千分之三，避免长期作业过程中设备出现倾斜，影响成型构件的尺寸精度。设备的运动轴行程覆盖了常见的建筑构件打印尺寸需求，Z轴的升降高度可以根据打印构件的高度进行模块化拓展，不需要对整体结构进行大规模改动，就能适配不同高度的构件打印任务。X、Y轴的传动采用齿轮齿条配合直线导轨的形式，相比同步带传动能够承受更大的负载，在打印头满载水泥浆料、持续挤出作业的状态下，依然能保证稳定的运动速度与定位精度，不会因为负载变化出现速度波动导致的材料堆积或缺料问题。

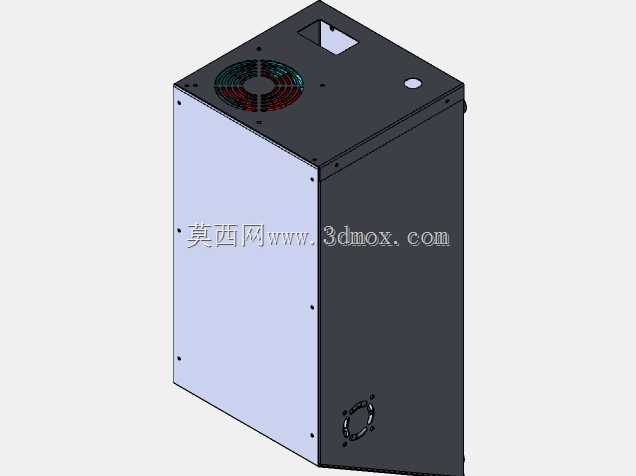

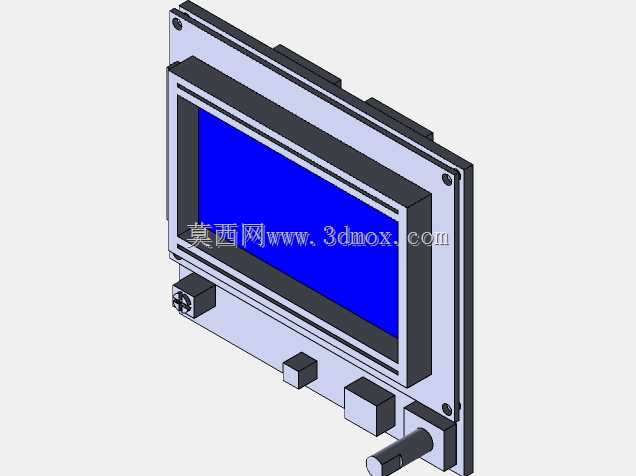

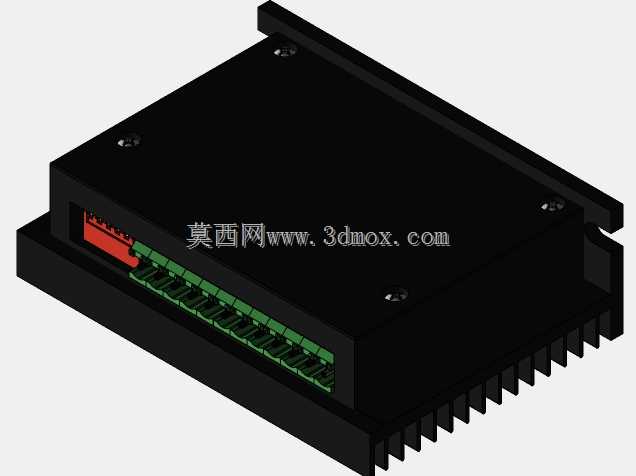

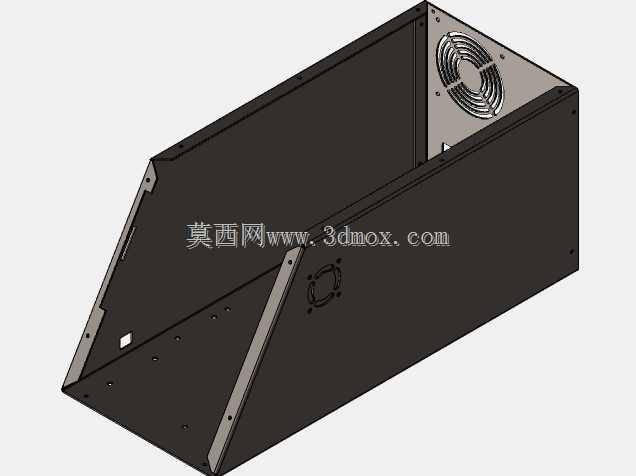

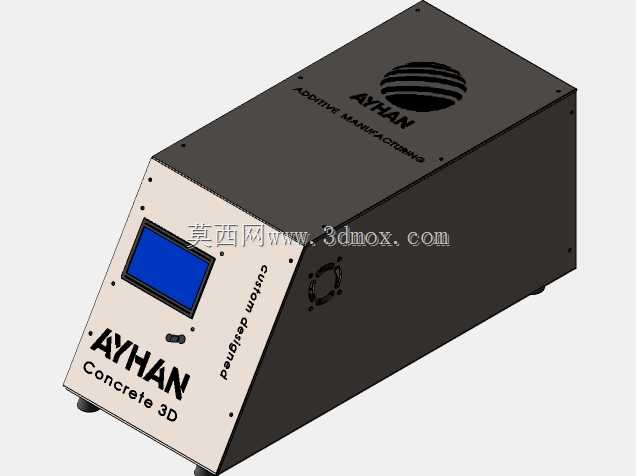

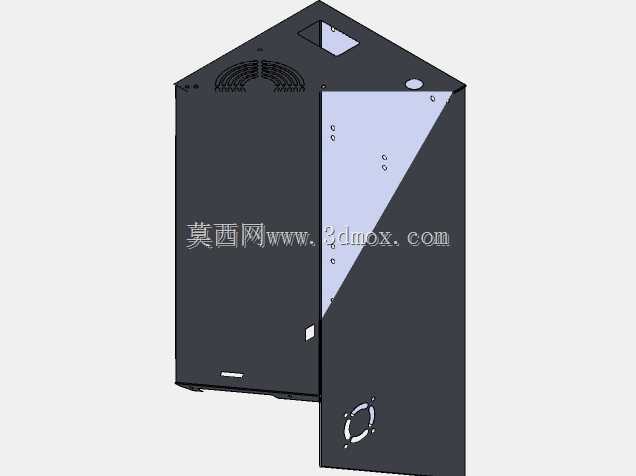

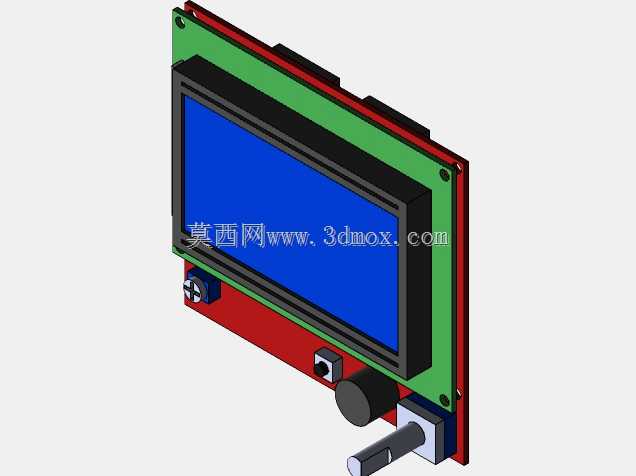

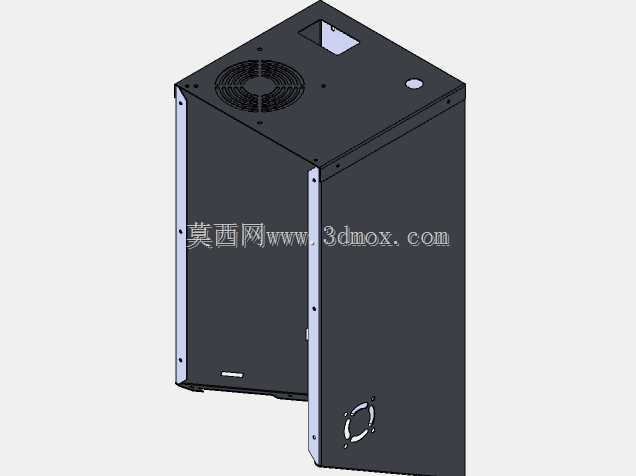

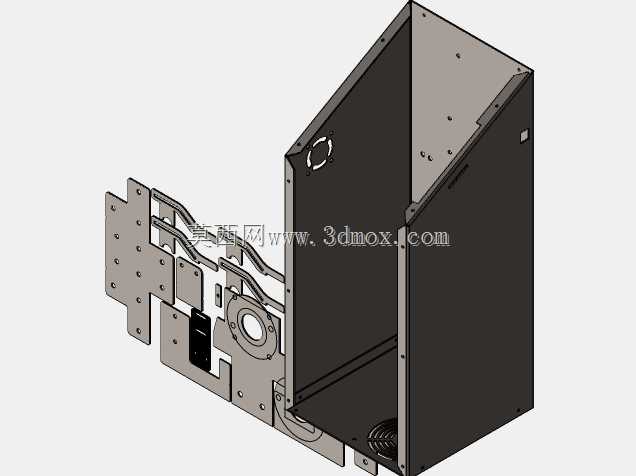

　　从设计思路的角度出发，整套结构没有采用冗余的复杂外观覆盖件，所有结构件都优先考虑工程场景下的易维护性，运动导轨的润滑点、传动部件的检修位置都预留了足够的操作空间，现场运维人员不需要拆解大量结构就能完成日常的保养与易损件更换。设备的控制系统安装在底座侧方的独立柜体内，与打印作业区域做了物理隔离，避免水泥浆料飞溅、现场扬尘对控制元件造成损坏，同时柜体的防护等级适配户外工地的作业环境，能够应对雨天、扬尘等复杂工况。

　　在功能特性上，这套结构充分考虑了水泥打印的工艺特殊性，在打印路径规划的适配层面，运动系统的加减速参数经过专门调校，在打印异形曲面构件、转角位置时，能够匹配材料的挤出速度做同步的运动速度调整，避免转角位置出现材料堆料导致的尺寸超差。设备的料仓配备了料位检测功能，当仓内水泥浆料余量不足时会自动触发提示，避免打印过程中出现断料导致的构件报废。针对水泥材料凝结时间短的特点，打印头还设置了待机保湿功能，在设备临时暂停作业时，出料口会自动封闭并保持湿度，防止残留的水泥材料凝结堵塞出料通道，减少设备停机清理的时间成本。

　　在装配式建筑构件生产的场景下，这类设备可以直接在预制构件厂的固定工位完成异形构件的一体化打印，不需要提前制作定制模具，能够大幅缩短定制构件的生产周期，降低模具制作的材料与人工成本，尤其是对于造型复杂的曲面建筑装饰构件、个性化定制的景观水泥制品，相比传统的模具浇筑工艺，在小批量生产场景下的成本优势与效率优势十分明显。在现场施工场景中，设备可以拆解为多个模块化单元，运输到施工现场后能够快速组装调试，直接完成低层建筑墙体的原位打印，减少了预制构件的运输与吊装环节，进一步降低了整体施工成本。
