Anycubic空气净化器扩展滤筒结构设计

　　在光固化3D打印的日常作业场景里，光敏树脂固化过程会持续释放挥发性有机化合物与细微悬浮颗粒物，这类污染物不仅会影响打印车间的作业环境，长期接触还会对操作人员的呼吸道产生刺激，配套的桌面级空气净化器是多数打印工坊、个人工作室的标配外设，但原厂净化器的滤仓容量有限，单组滤芯的容尘量与吸附饱和周期较短，在连续多批次打印的高强度使用场景下，往往需要频繁更换滤芯，不仅增加耗材使用成本，停机更换的过程也会打断连续作业节奏，针对这一实际使用痛点，这款扩展结构的设计初衷就是在不改动原厂净化器主体结构、不破坏原有气流通路的前提下，拓展滤仓的有效容积，提升单次装填滤材的总量，延长滤芯的连续使用周期。

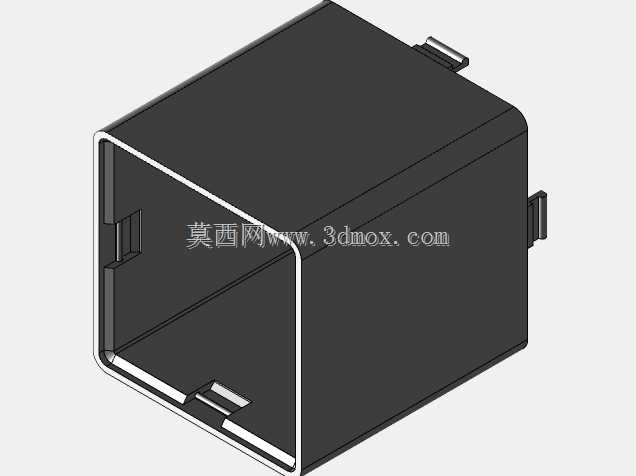

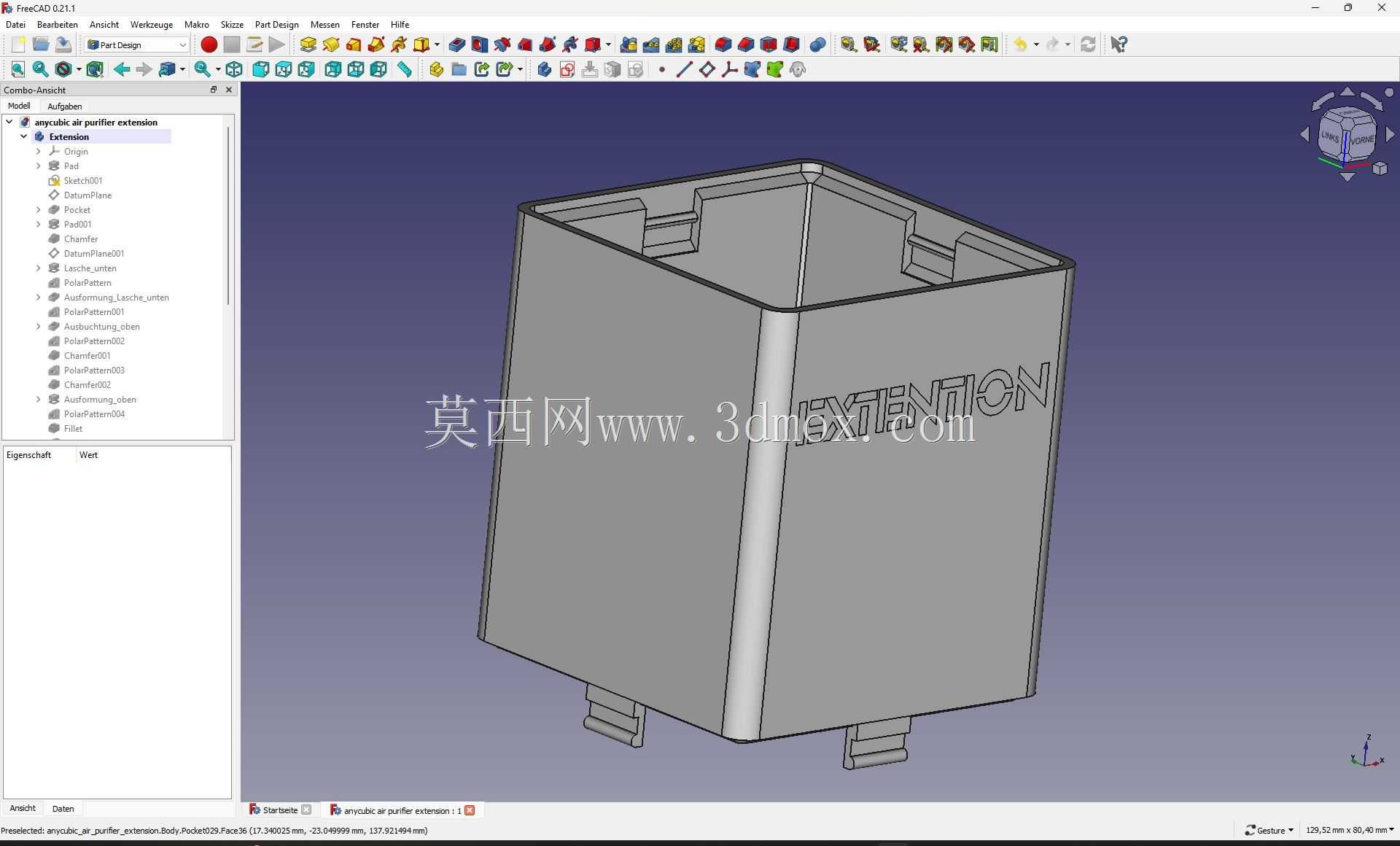

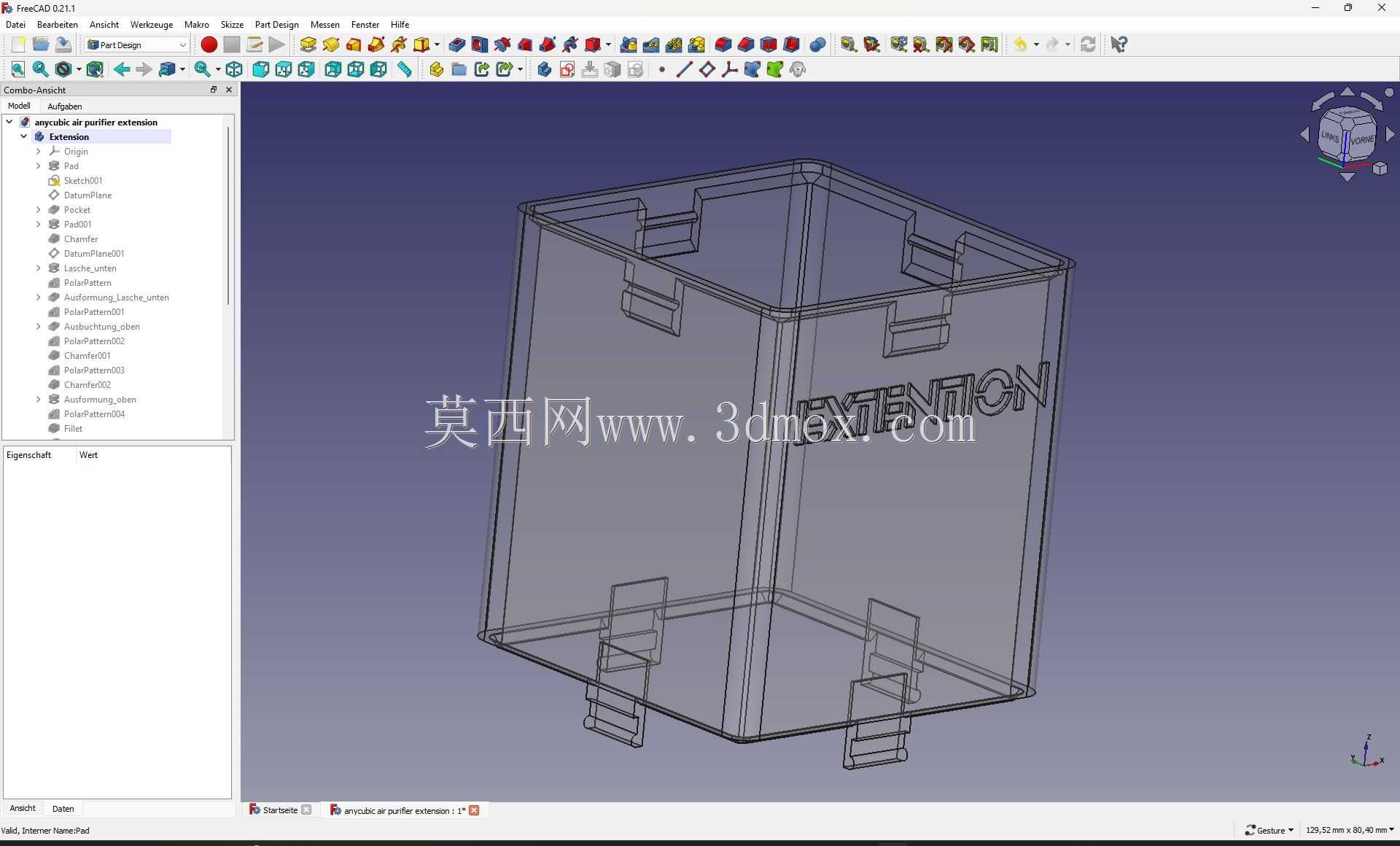

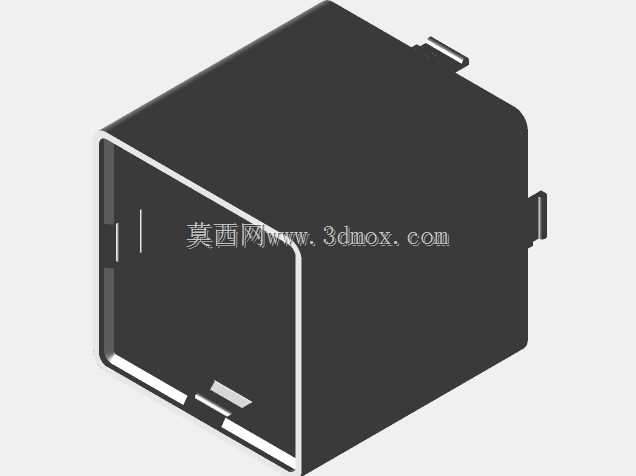

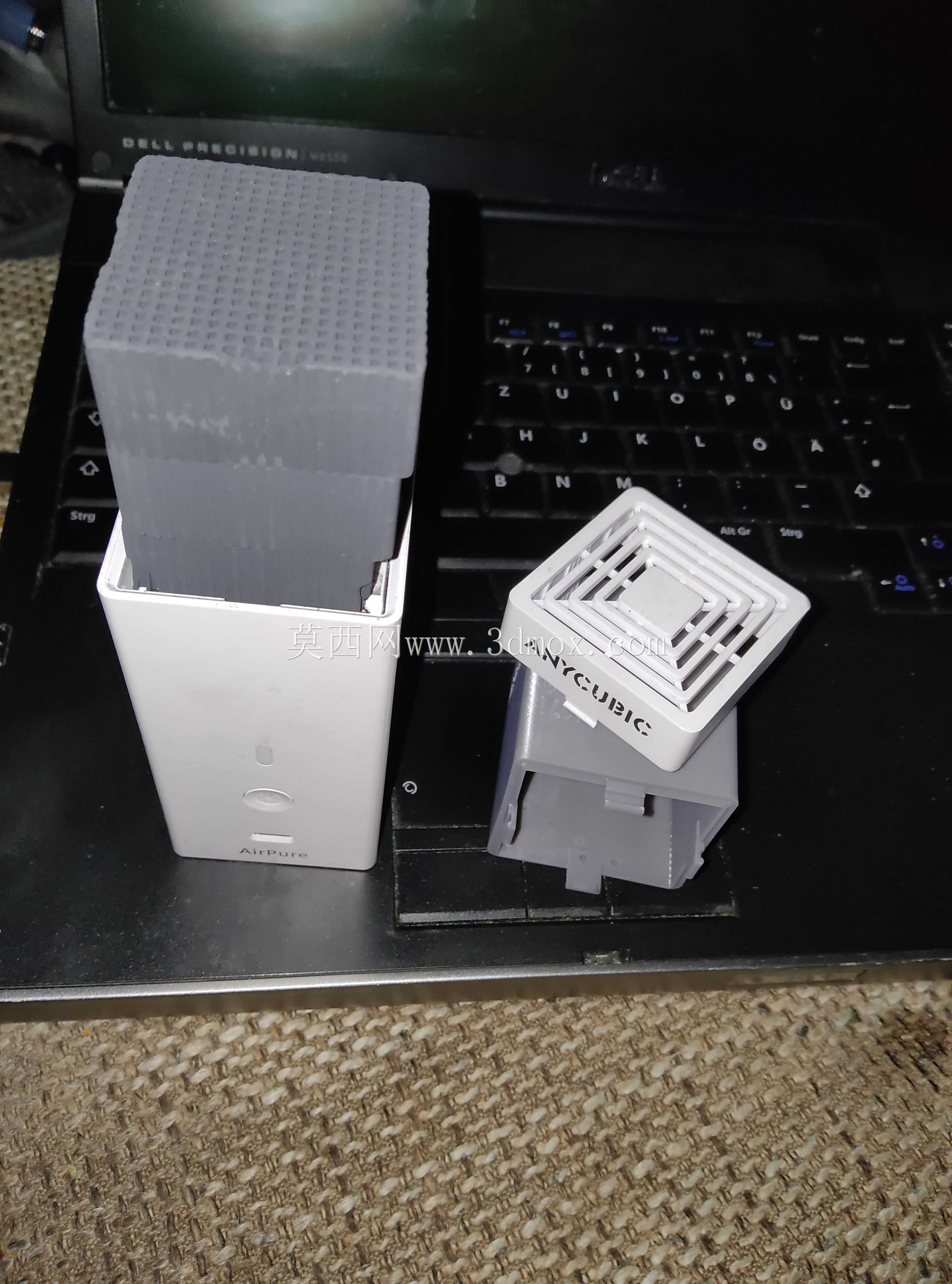

　　从结构设计逻辑来看，这款扩展件采用直筒式方腔构型，整体轮廓匹配原厂净化器的顶部/底部对接接口尺寸，腔体侧壁做了等厚的薄壁处理，在保证结构刚性的前提下尽可能压缩壁厚占比，最大化内部的滤材容纳空间，侧壁靠近对接端的位置设计了与原厂卡扣完全匹配的凸隼结构，安装时无需额外螺丝、粘接剂等辅助固定件，直接对准原厂滤仓的对接位按压卡合即可完成装配，拆卸维护时只需稍用力拔下即可，拆装操作全程不超过十秒，不会对原厂设备的外壳、密封结构造成任何损伤。

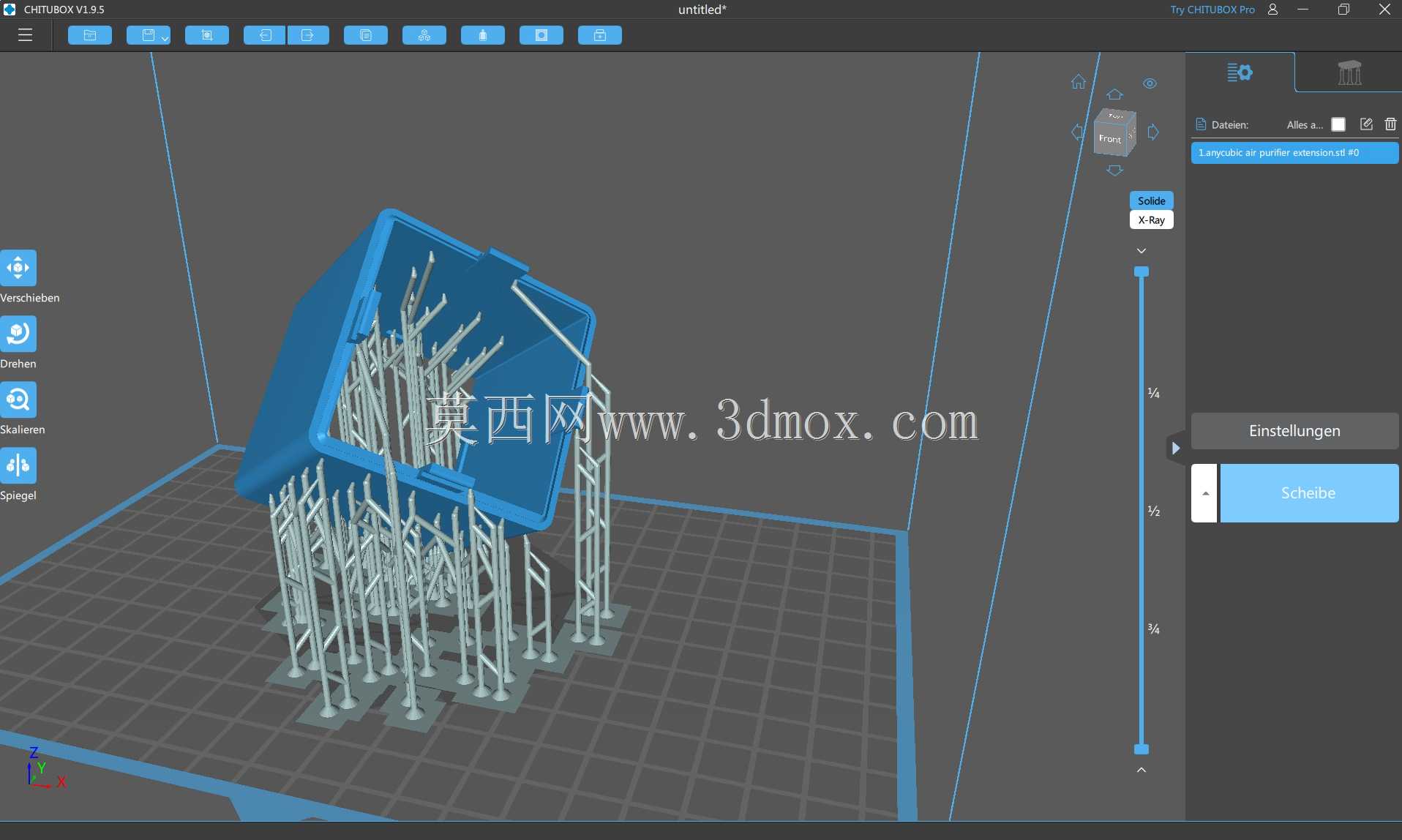

　　考虑到3D打印用户自行制作配件的加工便利性，整个扩展件的结构全部采用无倒扣、无薄壁锐角的设计，所有转角位置都做了R2以上的圆角过渡，既避免FDM打印过程中出现应力集中导致的层间开裂问题，也能减少打印时的支撑用量，打印完成后只需简单去除少量支撑即可直接使用，无需二次打磨、攻丝等后处理工序。腔体的四个棱边做了圆弧过渡处理，一方面是提升握持拆装时的手感，避免尖锐棱边划伤操作人员，另一方面也能优化气流在腔体内的流动路径，减少直角区域的涡流滞止区，让气流能够均匀穿过滤材填充区域，避免局部滤材过早饱和、其余区域滤材利用率不足的问题。

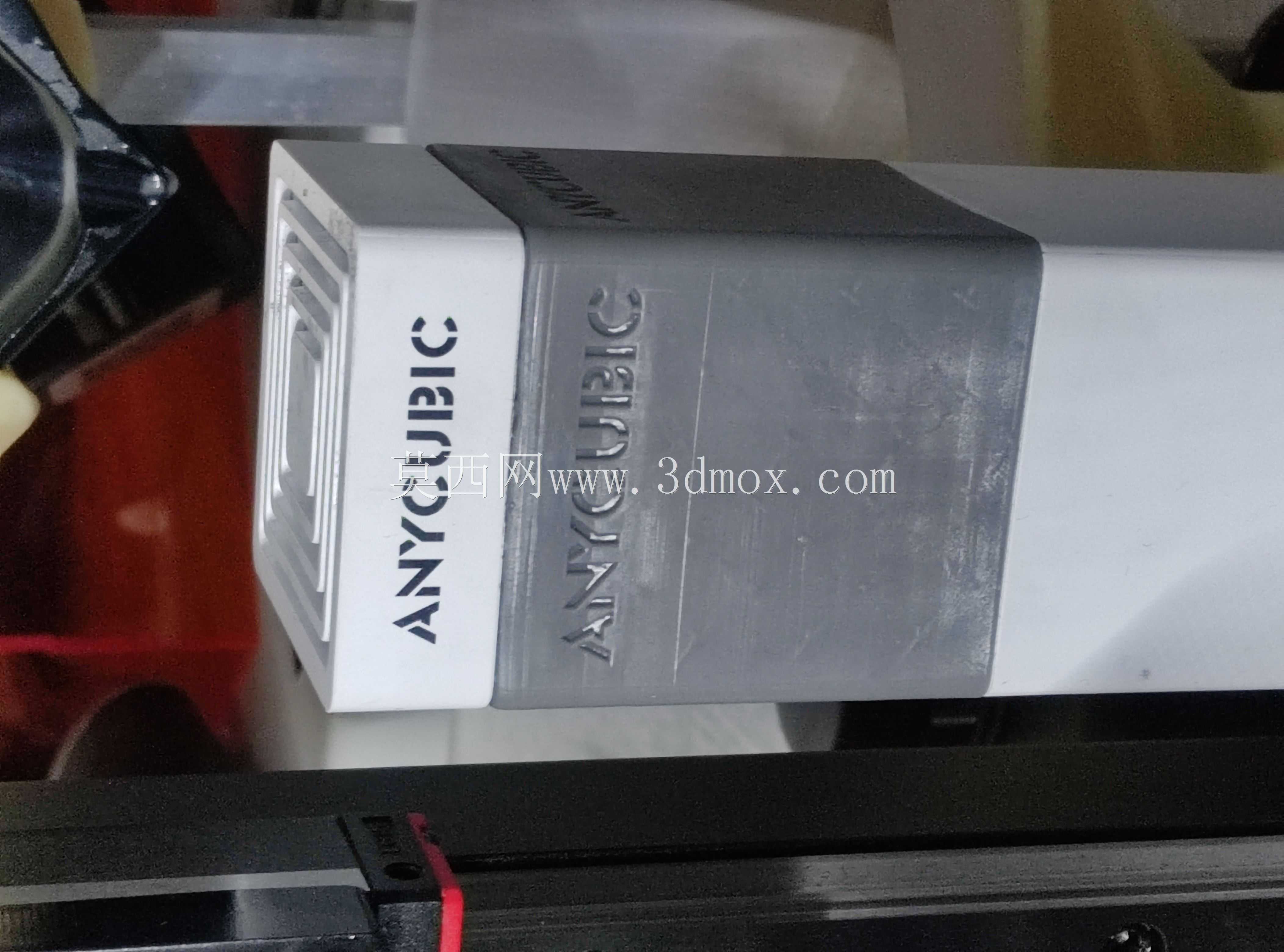

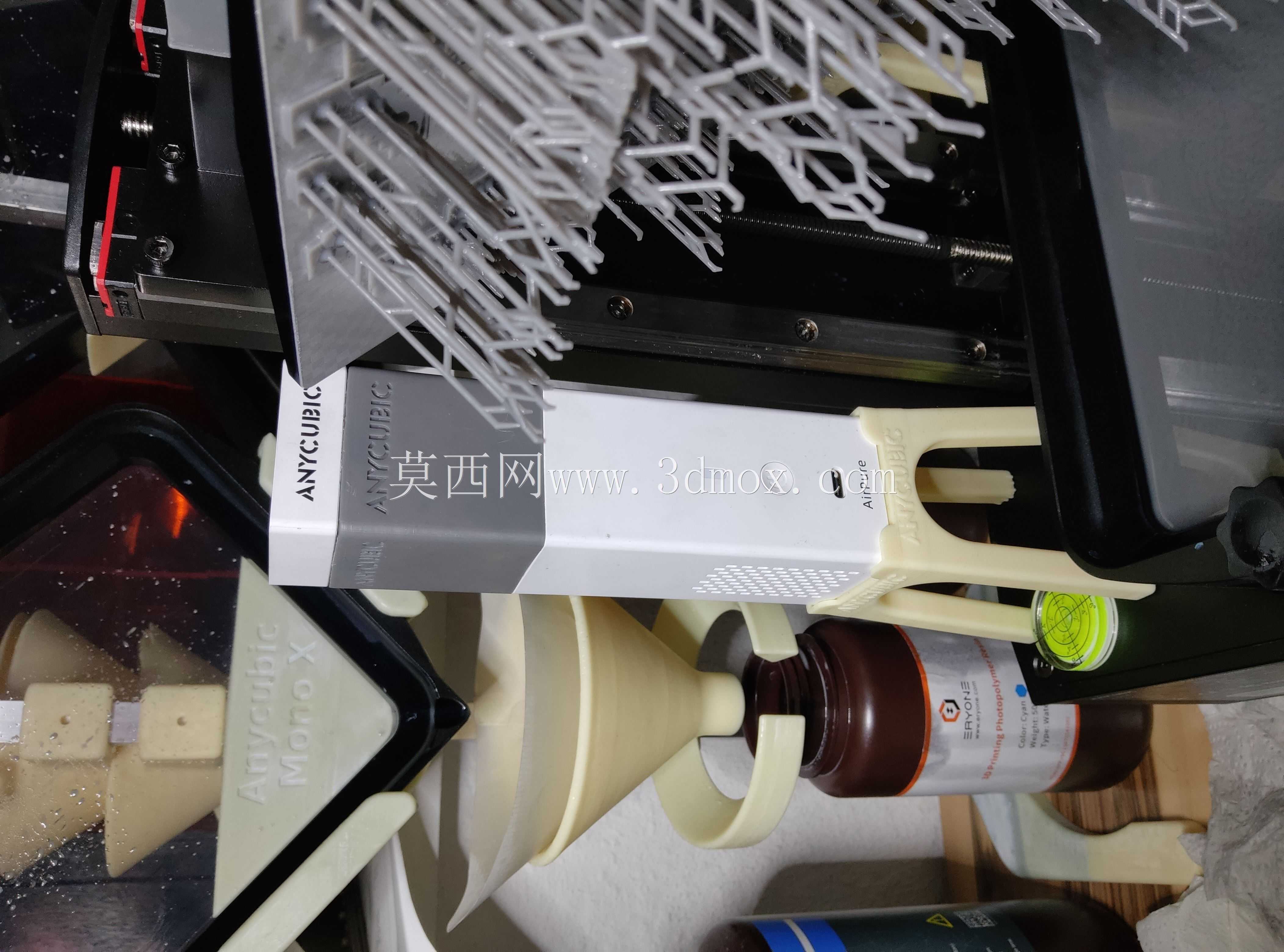

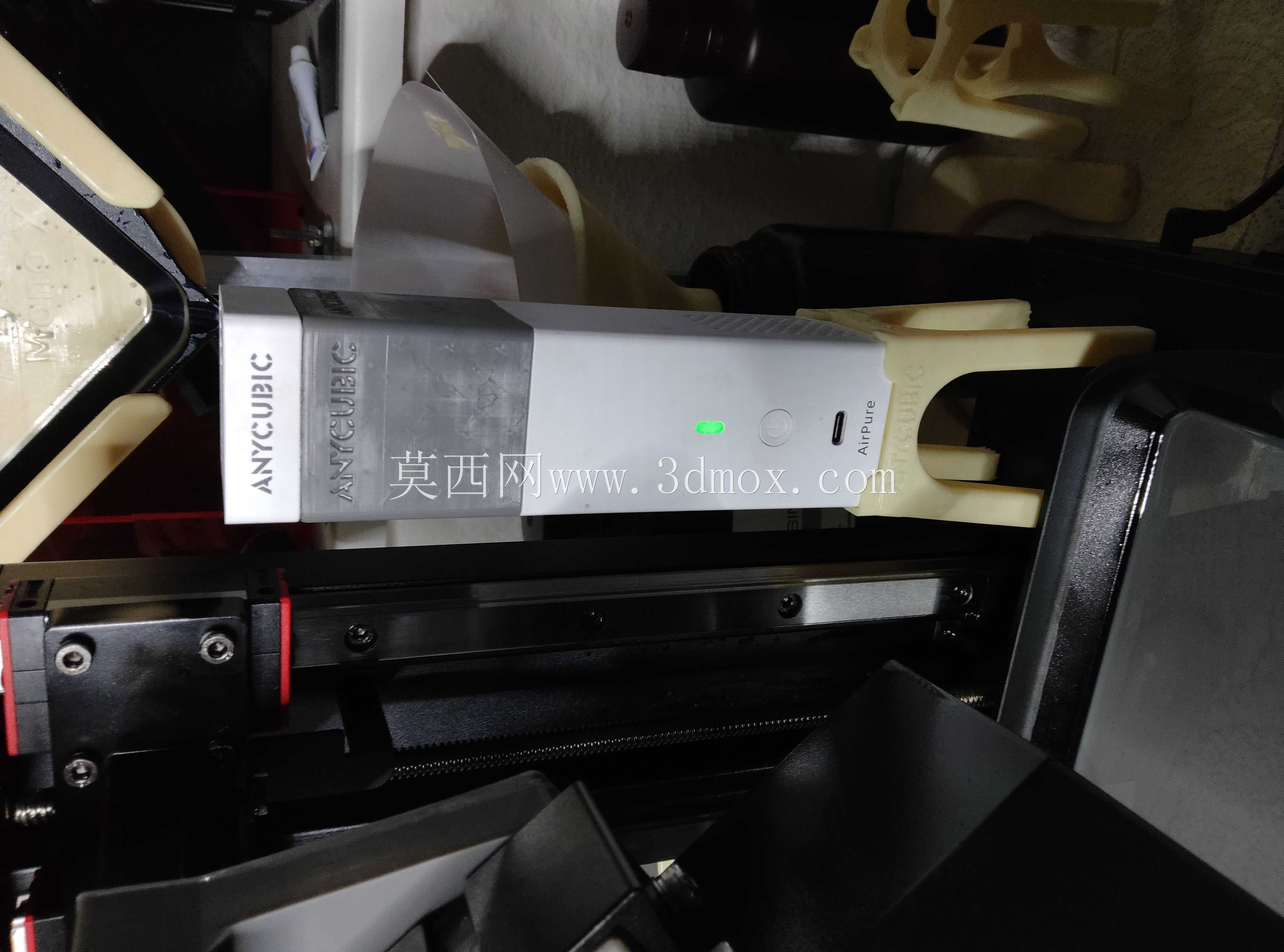

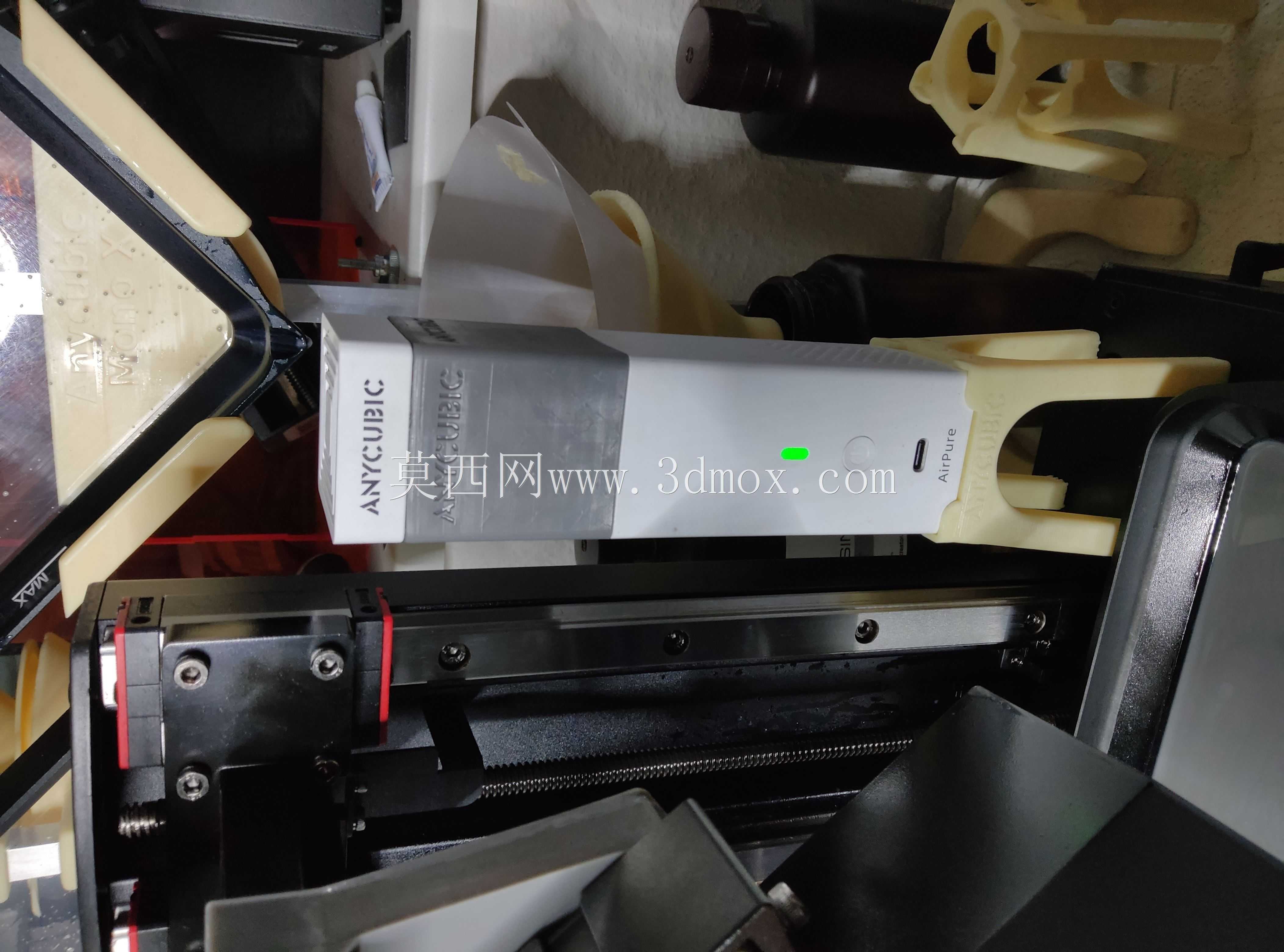

　　从安装边界尺寸来看，这款扩展件的对接端截面尺寸与原厂滤仓接口完全一致，不会额外占用设备周边的横向安装空间，纵向延伸的长度控制在合理范围内，安装后不会遮挡净化器的进出风口，也不会影响设备周边的走线、耗材架布置，即使是在桌面空间有限的个人工作台场景下，也不会造成额外的空间挤占。腔体侧壁预留的标识位做了下沉式刻字处理，用户打印时可以直接将标识一体打印成型，也可以根据自身需求填充不同颜色的耗材做标识区分，方便多台设备并排使用时快速识别对应配件。

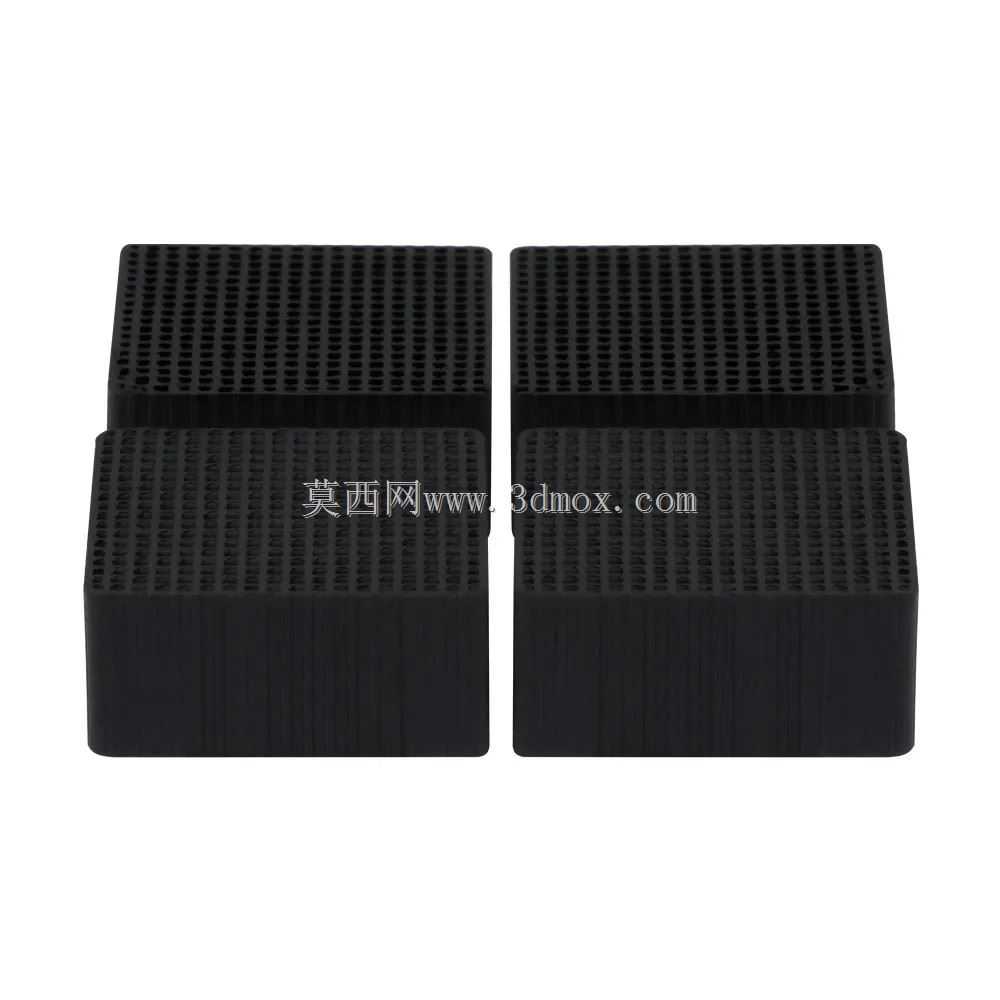

　　在实际功能实现层面，加装这款扩展件后，滤仓的有效容积可以提升一倍以上，用户可以根据自身的打印作业强度，选择在扩展腔内追加活性炭滤层、HEPA滤棉或者针对光敏树脂挥发物定制的吸附滤材，两层滤材的叠加配置可以进一步提升对挥发性有机物、细微树脂颗粒的拦截效率，同时更大的容尘空间也让滤芯的维护周期从原本的一到两周延长至三到四周，在连续打印作业的场景下，能够有效减少滤芯更换的频次，降低日常耗材的使用成本。气流通路的设计上，扩展件的两端接口都做了平齐的密封贴合面，安装后能够与原厂滤仓的端面紧密贴合，不会出现漏风、气流短路的问题，保证所有进入净化器的气流都能完全穿过滤材层，不会因为加装扩展件导致净化效率下降。

　　针对不同用户的使用需求，这款扩展结构的腔体壁厚做了参数化的设计预留，用户如果使用PLA、PETG等不同硬度的耗材打印，可以根据耗材的刚性特性适当调整壁厚参数，在保证卡扣结构连接强度的前提下，尽可能减少打印耗材的用量，降低配件的自制成本。底部的支撑脚结构与原厂滤仓的支撑位完全匹配，加装扩展件后整个净化器的放置重心依然保持在设备中心轴线上，不会出现重心偏移导致的设备倾倒问题，即使是不小心触碰设备外壳，扩展件与本体的卡扣连接结构也能提供足够的连接强度，不会出现扩展件脱落、滤材散落的情况。
