3D打印机外置辅助冷却风扇组件

　　在FDM熔融沉积成型3D打印的实际生产场景中，单侧冷却带来的成型缺陷一直是困扰一线操作人员的常见问题，尤其是打印大尺寸桥接结构、小角度悬垂面以及PETG、ABS这类对冷却梯度敏感的工程耗材时，单侧风道吹出的气流无法均匀覆盖喷嘴挤出的熔融耗材截面，容易出现局部翘曲、层间粘接不良、悬垂面拉丝、桥接下垂等问题，直接影响制件的尺寸精度与表面质量。这套外置辅助冷却组件正是针对这类实际工况痛点设计，通过在设备框架外侧加装四组80mm规格的轴流风扇，构建环绕式的均匀冷却流场，弥补原厂单侧冷却的覆盖盲区。

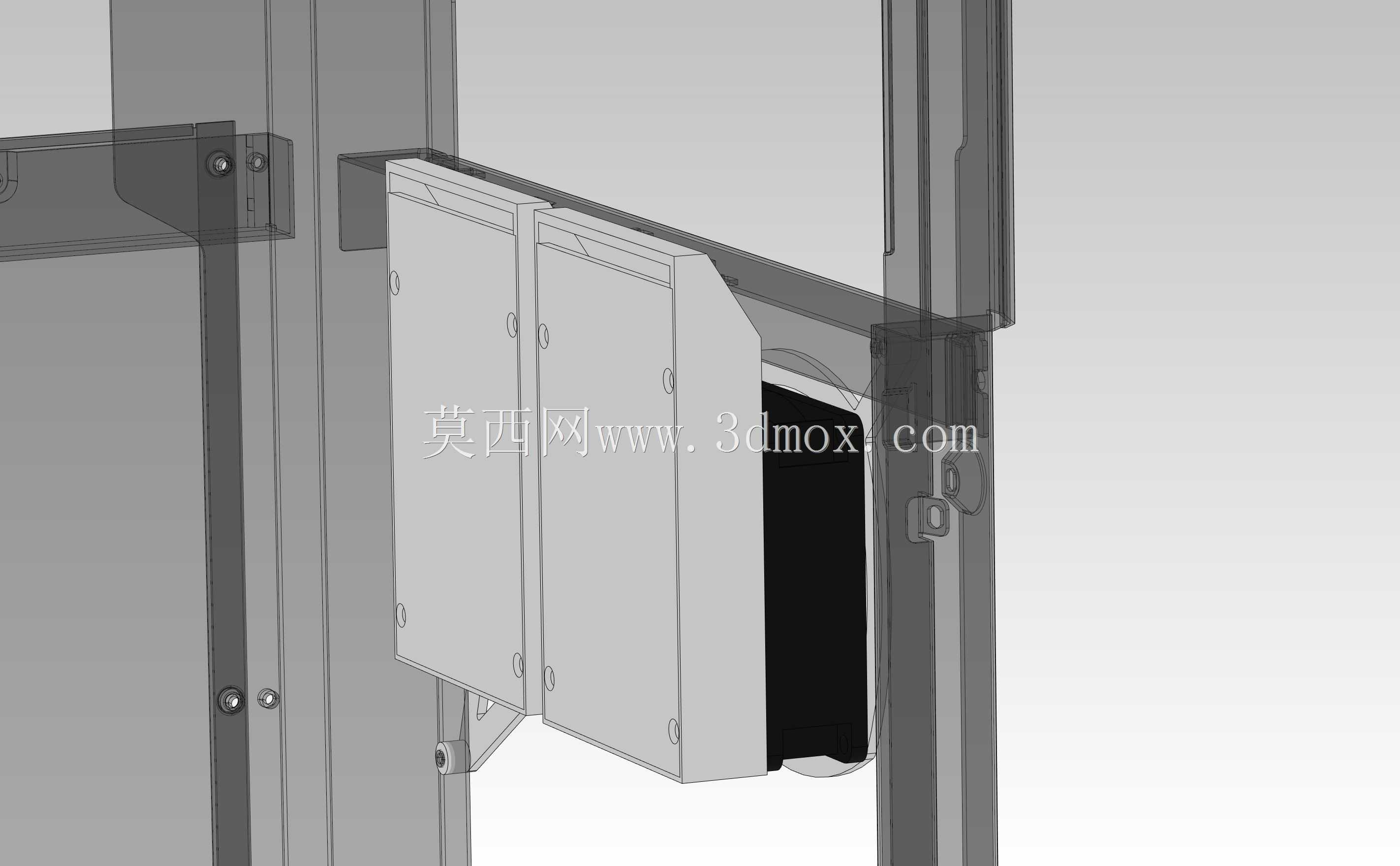

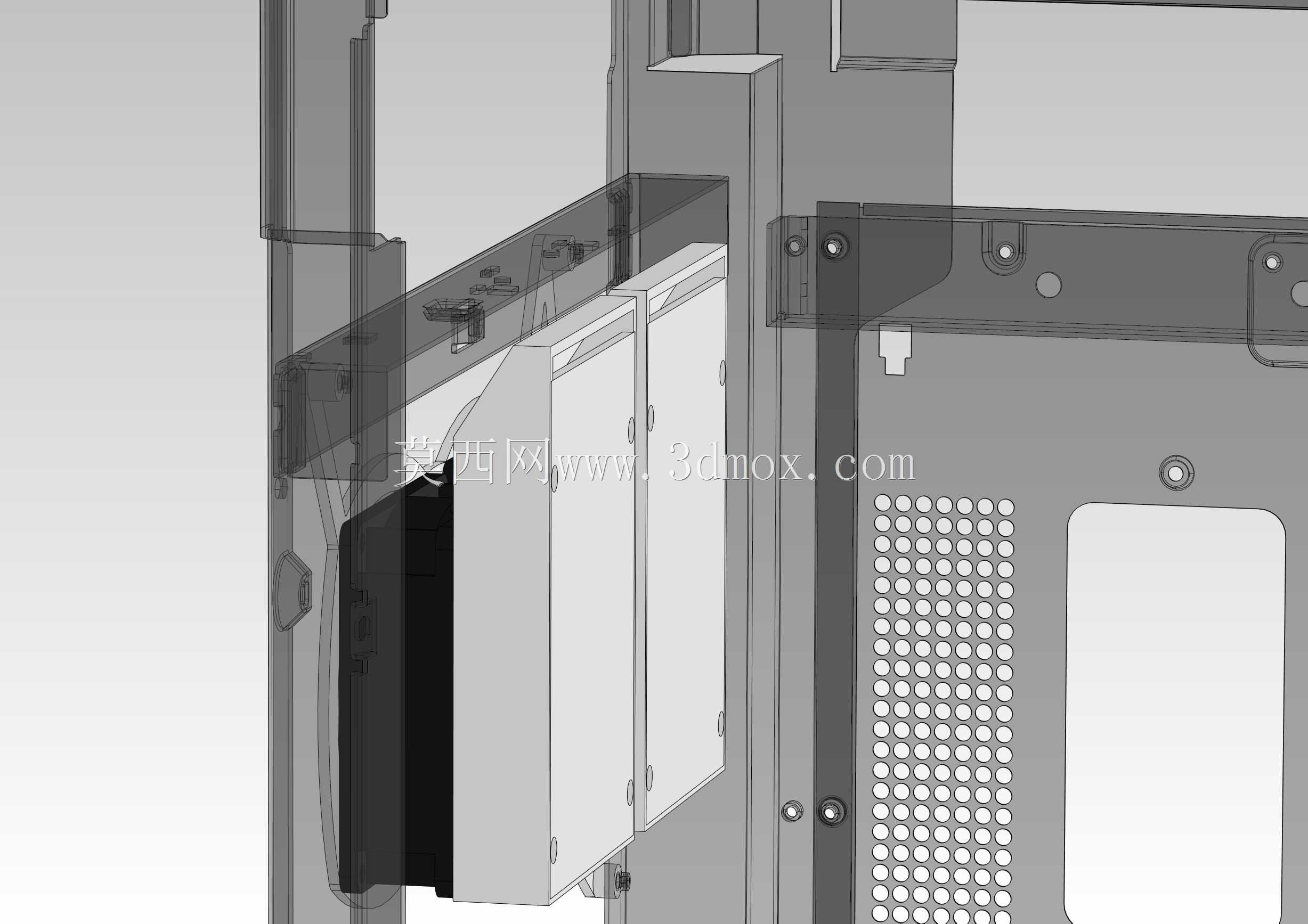

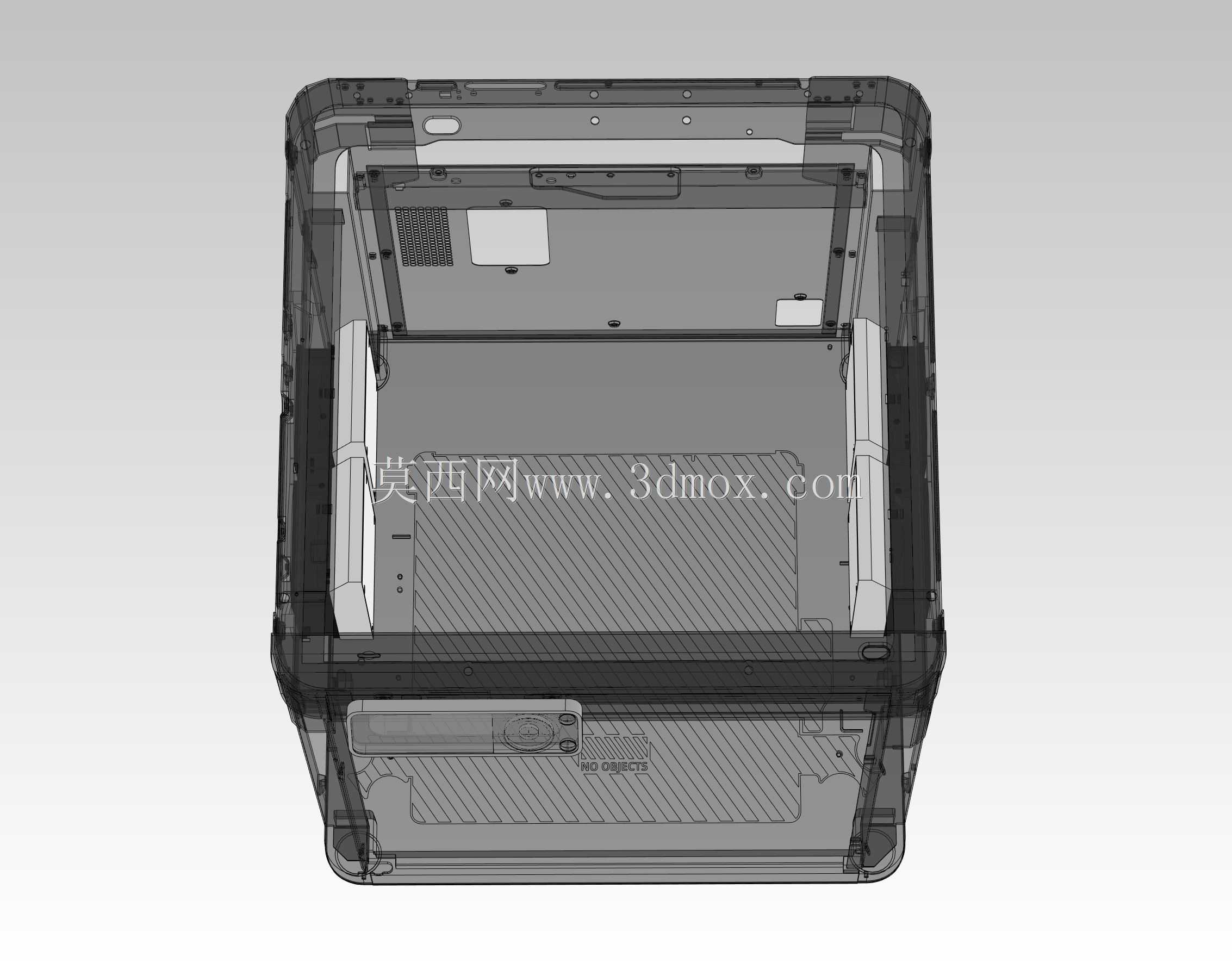

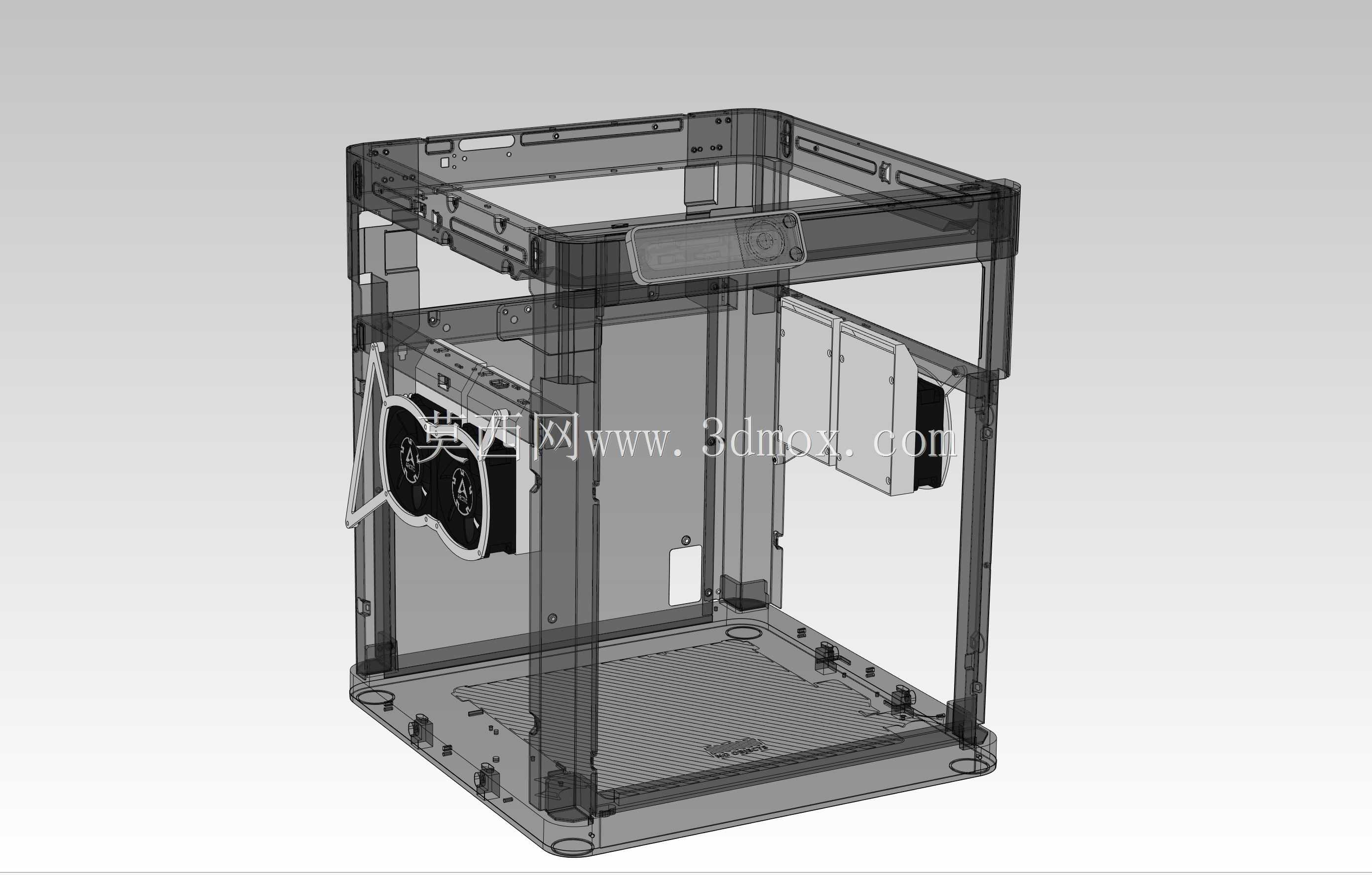

　　从结构设计逻辑来看，这套组件采用框架外挂式安装思路，没有改动设备原有内部的运动组件与走线布局，安装位完全依托设备现有框架的型材安装孔位做适配，不需要对原厂机身做打孔、切削等破坏性改装，安装边界完全贴合设备外侧框架的立面轮廓，不会侵入X、Y轴的运动行程范围，也不会干涉打印平台的升降运动路径，组件整体突出机身的厚度控制在85mm以内，不会额外占用过多的桌面摆放空间，适配常规桌面级设备的工作台摆放要求。

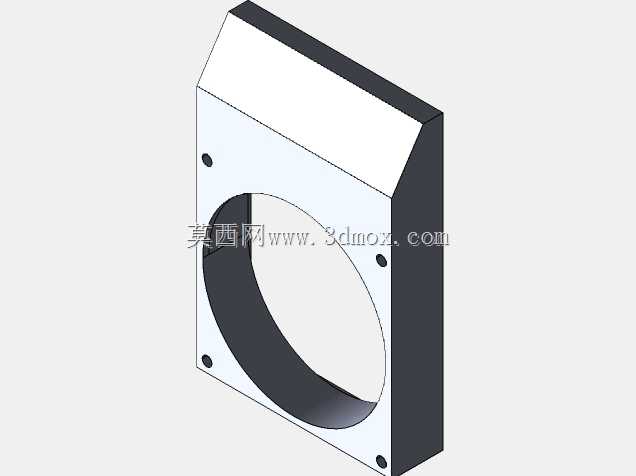

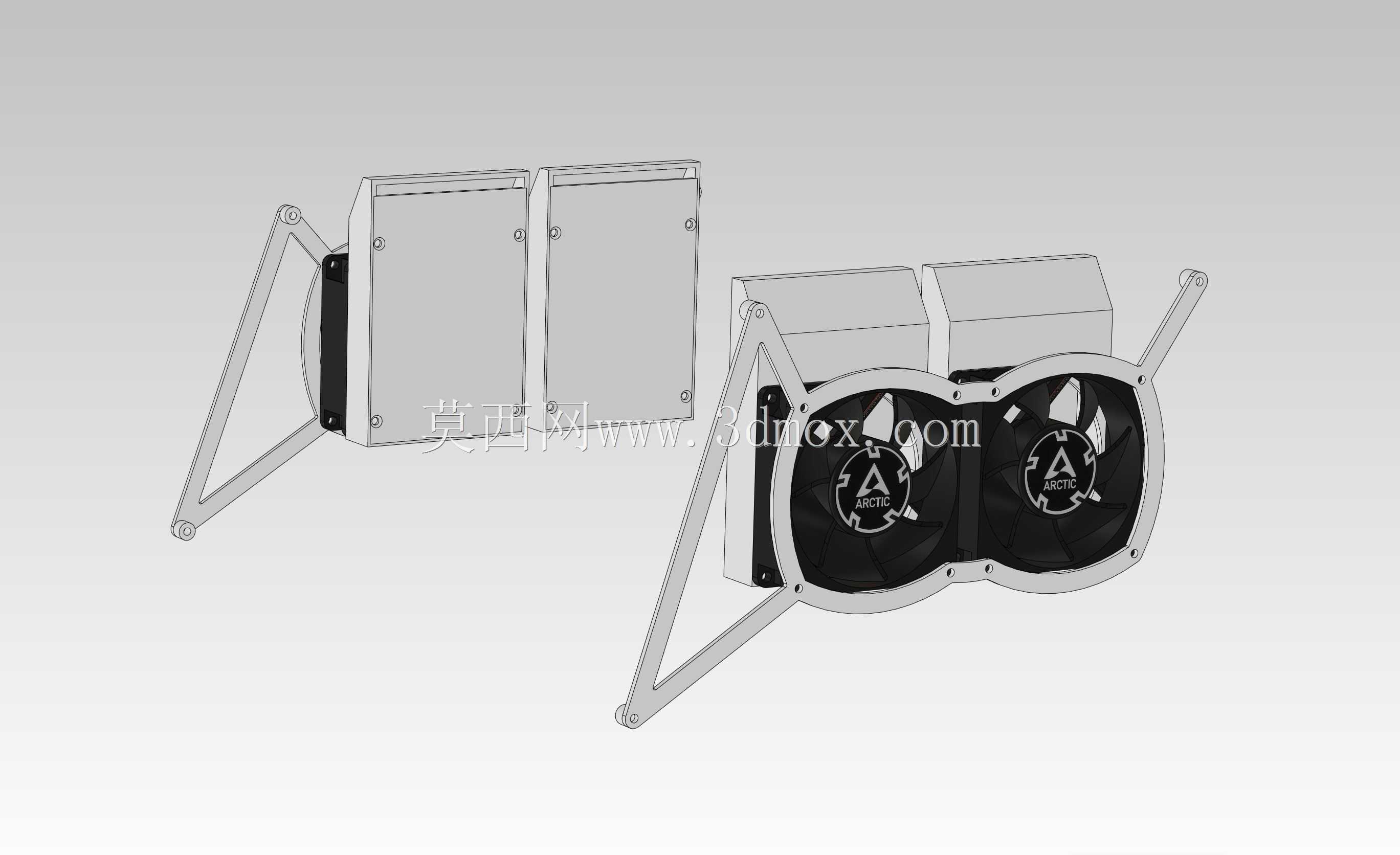

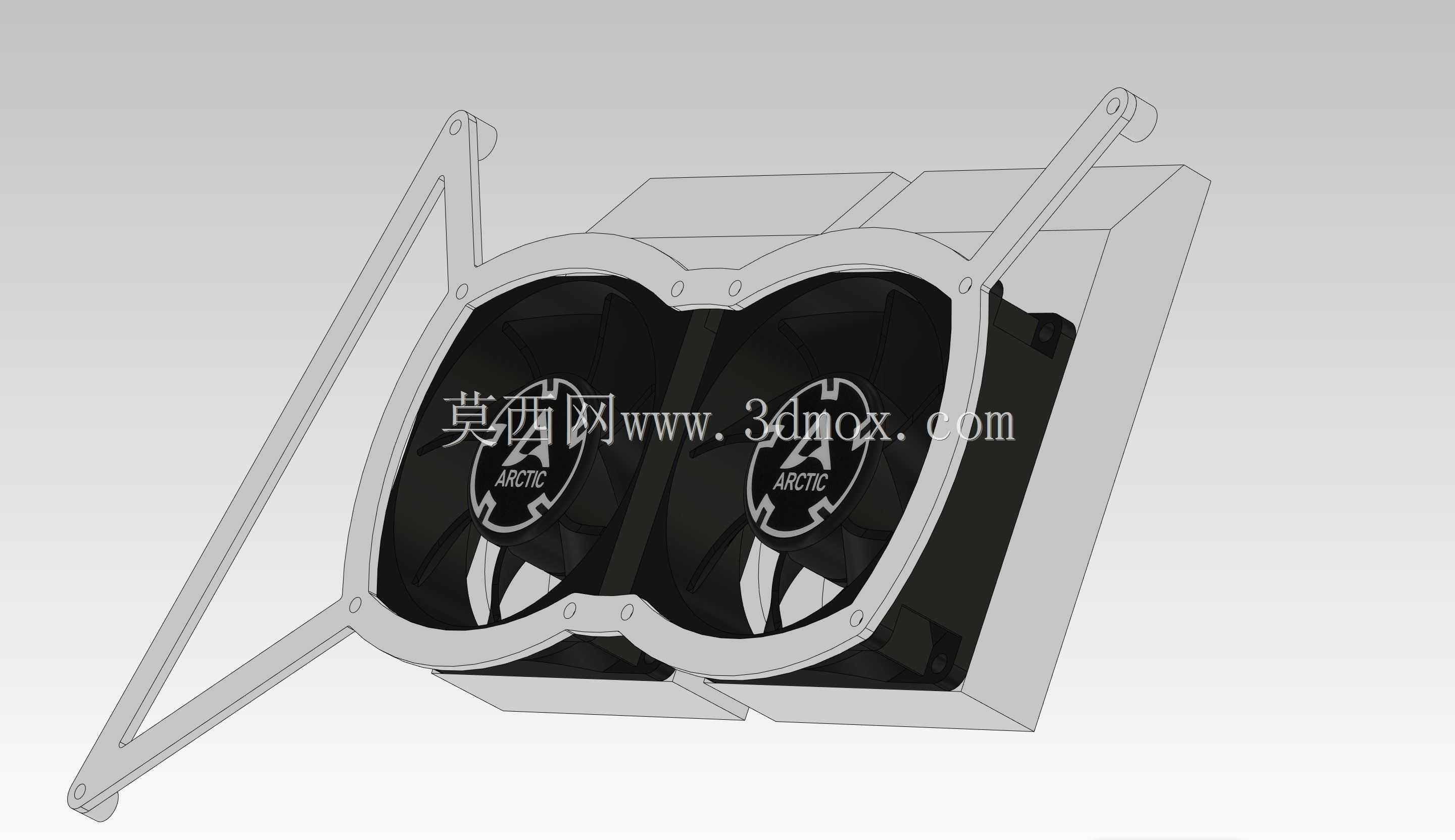

　　风扇选型上匹配了市售成熟的80mm标准轴流风扇规格，安装孔位完全遵循80mm风扇的通用安装尺寸标准，用户后续维护更换时可以直接采购市售同规格风扇替换，不需要额外定制转接零件。四组风扇沿设备框架的侧立面做对称排布，气流方向统一指向喷嘴下方的成型区域，相比原厂单侧风扇的气流覆盖范围，这套组件的气流可以覆盖耗材挤出后周向180度以上的截面，让熔融耗材挤出后可以在各个方向获得均匀的冷却速率，有效降低因冷却不均导致的内应力集中问题，尤其是打印连续大尺寸悬垂结构时，均匀的气流可以让耗材快速定型，减少下垂变形量，提升桥接结构的打印成功率。

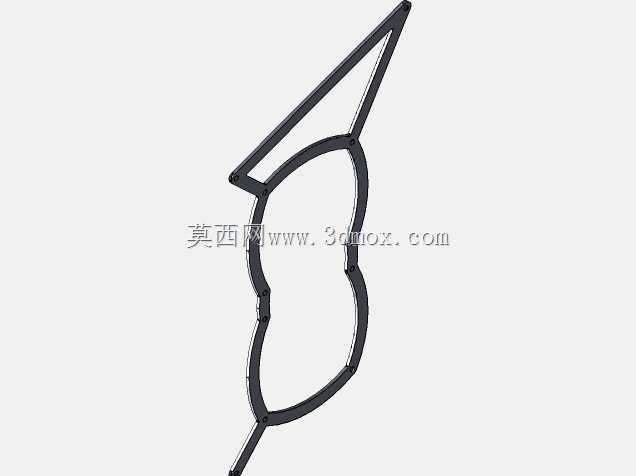

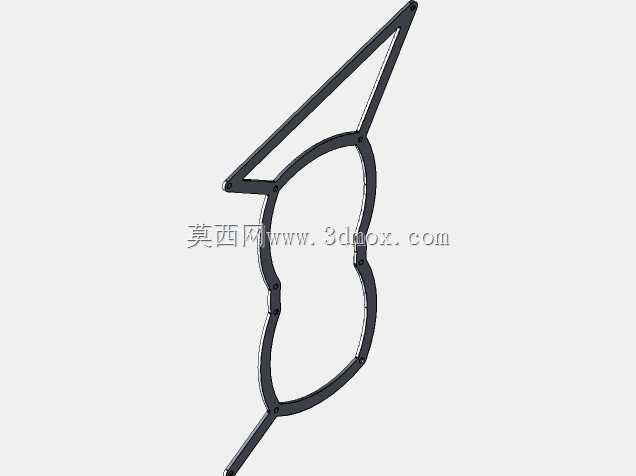

　　组件的固定结构采用分体式连接设计，风扇安装支架与框架固定座之间做了角度微调余量，安装时可以根据实际打印的耗材类型、喷嘴温度参数，小幅调整风扇的出风角度，避免气流直吹喷嘴导致的喷嘴温度波动、耗材提前固化堵头等问题。比如打印PLA耗材时可以将风扇角度调整至更靠近成型面的位置，获得更大的冷却风量；打印ABS这类需要较高腔体温度的耗材时，可以适当上调风扇角度，减少气流对腔体整体温度场的干扰，适配不同耗材的打印工艺要求。

　　走线设计上，组件预留了统一的走线槽位，风扇供电线可以沿设备框架的原有走线卡槽排布，不会出现线缆悬垂干涉运动部件的问题，供电接口可以直接适配设备预留的外设风扇供电端口，不需要额外改装设备的供电电路，降低改装的电路风险。从实际使用效果来看，加装这套冷却组件后，打印30mm以上跨度的无支撑桥接结构时，桥接面的下垂量可以降低60%以上，悬垂面的最小可打印角度可以从原厂的45度拓展至25度左右，同时因为冷却均匀，制件各个面的表面质量一致性明显提升，不会出现单侧冷却导致的一面光滑、一面粗糙的问题，对于需要打印复杂结构件、手板验证件的场景，可以有效减少后期打磨、支撑去除的工作量，提升整体打印效率。

　　在结构强度设计上，支架部分采用与设备框架适配的刚性连接结构，风扇运行时的振动可以通过固定座传导至设备框架上，不会因为风扇长期运行产生的振动导致支架移位、共振异响等问题，连接部位的锁紧结构采用标准快拆设计，需要清理风扇滤网、维护设备内部结构时，可以快速拆下整个组件，不需要完全拆卸固定座，日常维护操作十分便捷。
