基于温差效应的落地式热电发电装置结构

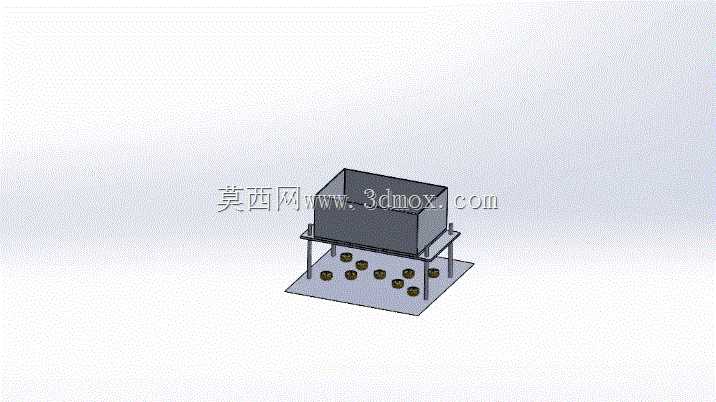

　　在工业余热回收、户外离网供电、教学实验演示这类场景里，热电转换类装置一直是小功率供电方案里的重要分支，这类装置不需要复杂的运动部件，依靠塞贝克效应就能完成热能到电能的直接转换，维护成本极低，适配很多无法布设常规供电线路的特殊工况。这套热电发电装置的整体结构采用分层落地式布局，底部为方形安装基板，作为整个装置的承载基准，基板上规则阵列排布多组热电转换模块，模块的热端朝向下方热源区域，冷端向上对接上层的储热/导流腔体，上下层之间通过四根垂直布置的支撑立柱完成连接，立柱两端分别与上层腔体底部法兰、底部基板通过紧固件锁合，保证整体结构的抗形变能力，避免运输或者使用过程中出现模块错位、接触间隙过大的问题。

　　从实际功能落地的角度看，这套装置的上层腔体可以根据使用场景的不同，适配不同的热源输入形式，既可以承接工业场景里的低温废热烟气、设备散热面的传导热量，也可以在户外场景下搭配小型燃烧热源完成供电，阵列排布的热电模块可以根据目标输出功率的需求调整排布数量，单模块的接触面都做了平面度处理，保证冷热端的接触热阻控制在合理区间，减少传热过程中的能量损耗。支撑立柱的高度经过匹配设计，既预留了热电模块的接线、检修操作空间，也避免了上下层间距过大导致的结构失稳，同时立柱采用低热导率的金属材质制作，减少冷热端之间通过支撑结构产生的无效热传导，提升整体的热电转换效率。

　　在结构设计的细节处理上，底部基板的边缘预留了安装固定孔位，可以直接通过膨胀螺栓或者压块固定在地面、设备平台上，不需要额外制作适配安装架，降低现场部署的工作量。上层腔体的侧壁做了加厚处理，既可以容纳导热介质均匀分配热量到每个热电模块的冷端/热端接触面，也能减少腔体自身的热量向外散失，腔体顶部预留了介质注入口与排气口，方便后期维护时补充导热介质、排出腔体内的空气，避免气阻导致的热量分布不均。每个热电模块的安装位置都在基板上做了定位刻线，装配时不需要额外做定位测量，就能保证模块与上层腔体的接触面完全对齐，减少装配误差带来的性能损失，模块的接线端统一朝向基板的一侧排布，方便后期整理线束、外接整流稳压模块，完成直流电能的输出调理。

　　从安装边界的尺寸控制来看，整套装置的占地尺寸控制在小范围区间，不需要占用过大的场地空间，整体高度适配常规的操作检修高度，日常巡检时不需要登高或者俯身就能完成状态检查、接线调整等操作。装置的整体重量集中在底部基板区域，重心偏低，即使在有轻微振动的工业设备旁部署，也不会出现倾倒的风险。针对不同场景的适配需求，这套结构可以灵活调整热电模块的阵列规模，小尺寸版本可以用于教学实验场景，演示塞贝克效应的实际转换过程，大尺寸版本可以对接工业余热管道、设备散热面，完成小功率传感器、监测模块的离网供电，不需要额外铺设供电线路，尤其适合偏远区域的监测点位、移动临时供电点位的使用需求。

　　在结构可靠性的设计考量上，所有的连接紧固件都做了防松处理，适配长期静置或者轻微振动的使用环境，上下层的对接面都预留了密封槽，可以加装耐热密封垫，避免导热介质出现渗漏，同时也能减少外界灰尘、水汽进入热电模块的接触面，防止接触面出现氧化、积灰导致的热阻上升。整套结构没有复杂的运动传动部件，日常维护只需要定期检查接线牢固度、接触面的接触压力即可，运维难度远低于常规的小型发电装置，对于缺乏专业运维人员的野外部署场景、教学实验场景非常友好。
