外转子无刷动力电机三维结构设计

项目分类:电机 发布时间:2024-01-09 ID:721546
  • 外转子无刷动力电机三维结构设计

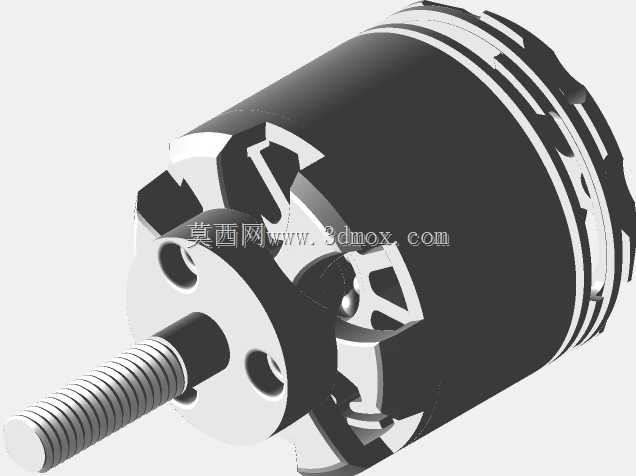

  这款外转子结构的动力部件,在航模、小型电动代步工具、桌面级自动化执行机构里应用十分广泛,区别于传统内转子电机的结构逻辑,它把永磁磁极直接布置在随输出轴同步转动的外壳内侧,定子绕组固定在中心基座上,能在相同体积下获得更大的扭矩输出密度,很适合对安装空间、动力重量比有严格要求的场景。从结构设计逻辑来看,输出端采用带外螺纹的长轴设计,轴身的标准螺纹段可以直接适配螺旋桨、传动带轮、小型齿轮等执行件,不需要额外加装联轴器做转接,能有效压缩动力端的轴向安装尺寸,轴根位置做了台阶定位面,安装配套零件时可以直接抵靠台阶面完成轴向定位,不需要反复调整安装间隙,能大幅降低现场装配的调试工作量。转子外壳的周向做了多道均匀分布的镂空开槽,

  这些槽道不是单纯的减重设计,一方面是在转子高速转动时能形成贯通的气流通道,直接带走定子绕组工作时产生的热量,避免持续高负载运行时绕组温升过高导致退磁;另一方面开槽后能破坏转子外壳的固有振动频率,避开常用转速区间的共振点,降低运行时的结构振动和噪音。定子部分的安装基座上预留了三个均匀分布的沉头安装孔,孔位的分度圆直径经过匹配校核,能直接适配市面上多数同规格动力电机的安装支架,做设备升级替换时不需要重新加工安装位,直接锁付螺丝就能完成固定,基座端面和安装面的贴合度做了公差控制,平面度控制在0.02mm以内,锁付后不会出现安装偏斜导致的轴系跳动问题。从安装边界来看,转子外壳的最大外径是这类动力部件的核心径向尺寸,

  选型时要预留至少3mm的周边安全间隙,避免转动时和周边结构件发生刮蹭;轴向尺寸上,从安装基座的贴合面到输出轴的最外端,总长度要和设备的安装腔深度匹配,尤其是输出轴的螺纹段长度,要根据所装执行件的厚度选配对应规格的锁紧螺母,确保螺母锁紧后有足够的螺纹啮合长度,避免高速转动时执行件松脱。内部的绕组排布采用了分数槽集中绕组方案,能有效降低齿槽转矩,让低速转动时的输出更平顺,不会出现明显的卡顿感,很适合需要精准调速的小型传动场景;转子磁钢采用表贴式固定方式,磁钢和转子外壳之间涂覆了耐高温结构胶,同时在磁钢两端加了限位挡圈,能承受最高每分钟上万转的离心力,不会出现磁钢甩脱的故障。在实际选型适配时,要注意输出轴的径向跳动公差,

  这款结构的轴端跳动控制在0.03mm以内,适配螺旋桨这类高速旋转的执行件时,不会因为轴系跳动产生过大的离心振动;端盖位置的走线槽做了圆角过渡处理,绕组引出线从槽内穿出时不会被锐边割破绝缘层,外接驱动控制器时走线更顺畅。另外转子外壳的表面做了硬质氧化处理,不仅能提升外壳的散热效率,还能提高表面硬度,在装配或者日常维护时不容易被磕碰划伤,外壳和前后端盖的配合采用止口定位方式,同轴度公差控制在0.02mm以内,装配后转子和定子之间的气隙均匀度能得到保证,不会出现气隙不均导致的单边磁拉力问题,有效延长轴承的使用寿命。两端的支撑轴承采用深沟球轴承,能同时承受径向载荷和少量的轴向载荷,适配执行件产生的轴向反作用力,比如螺旋桨转动时产生的轴向拉力,不需要额外加装止推轴承就能满足使用要求,轴承位的公差采用过渡配合,装配时通过压装工艺固定,长期运行不会出现轴承外圈跑圈的问题。
