车用雨刮驱动电机结构设计方案

　　这款雨刮驱动电机的结构设计，完全围绕车载雨刮系统的实际工况展开，日常装车场景覆盖乘用车辆、商用货运车辆的前风挡雨刮驱动单元，部分同结构衍生款也可适配工程作业车辆的视窗清洁驱动需求。从实际使用逻辑来看，该部件需要在雨天、扬尘、低温结霜等复杂环境下持续输出稳定扭矩，既要带动雨刮臂完成固定摆角的往复运动，还要应对雨刮胶条与玻璃摩擦带来的变负载冲击，因此整体结构在设计阶段就做了针对性的强度冗余。

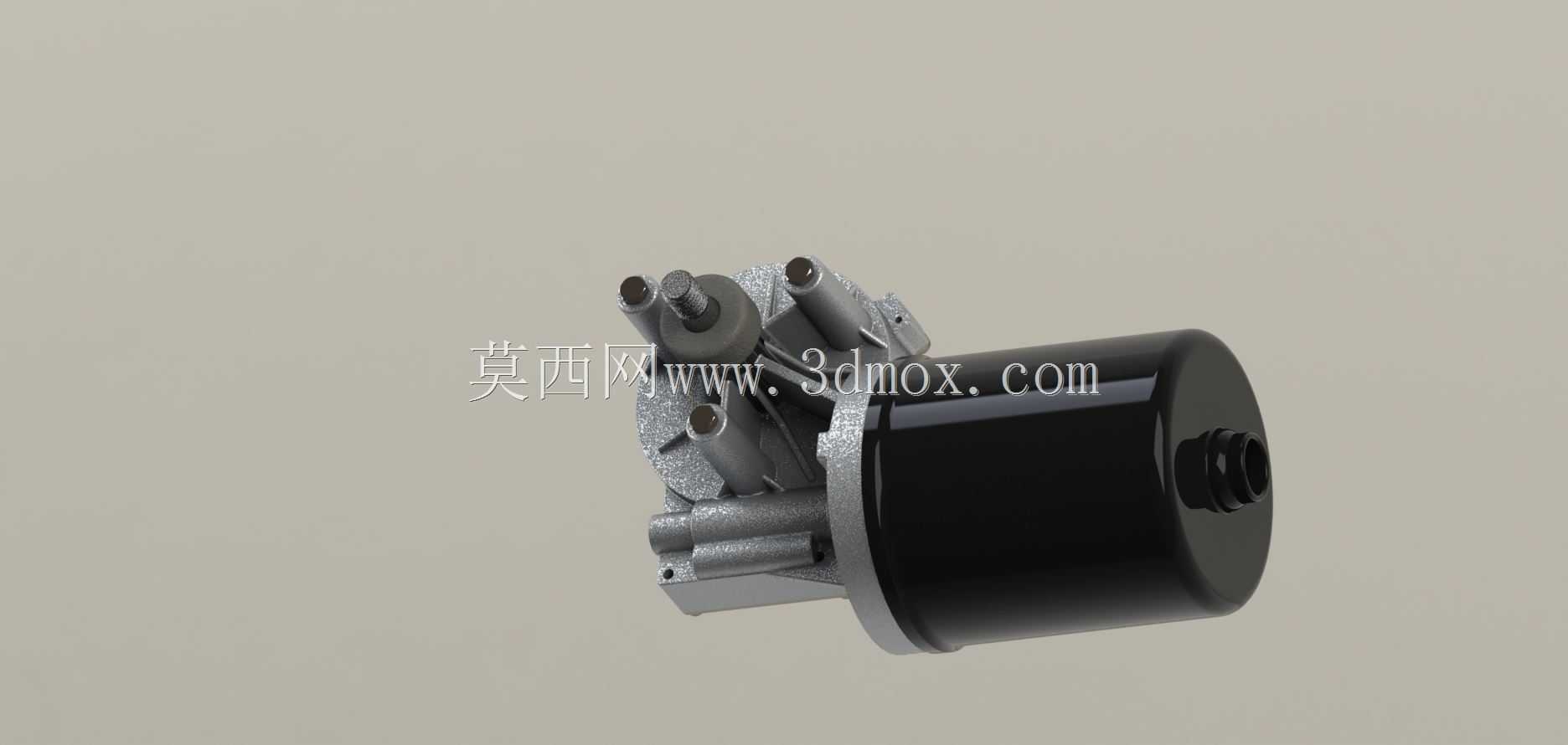

　　从功能特性上拆解，该电机集成了直流驱动单元与减速传动结构，将电机本体的高转速低扭矩输出，通过内部齿轮组转换为低转速大扭矩的动力输出，匹配雨刮往复摆动的实际转速需求，输出端的连接结构直接适配标准雨刮臂的安装接口，无需额外加装转接件即可完成装配。电机壳体采用一体化压铸成型结构，结合端盖的密封槽设计，可阻挡行车过程中的泥水、扬尘进入电机内部，避免传动部件卡滞或绕组短路，适配车辆外露安装的使用环境。

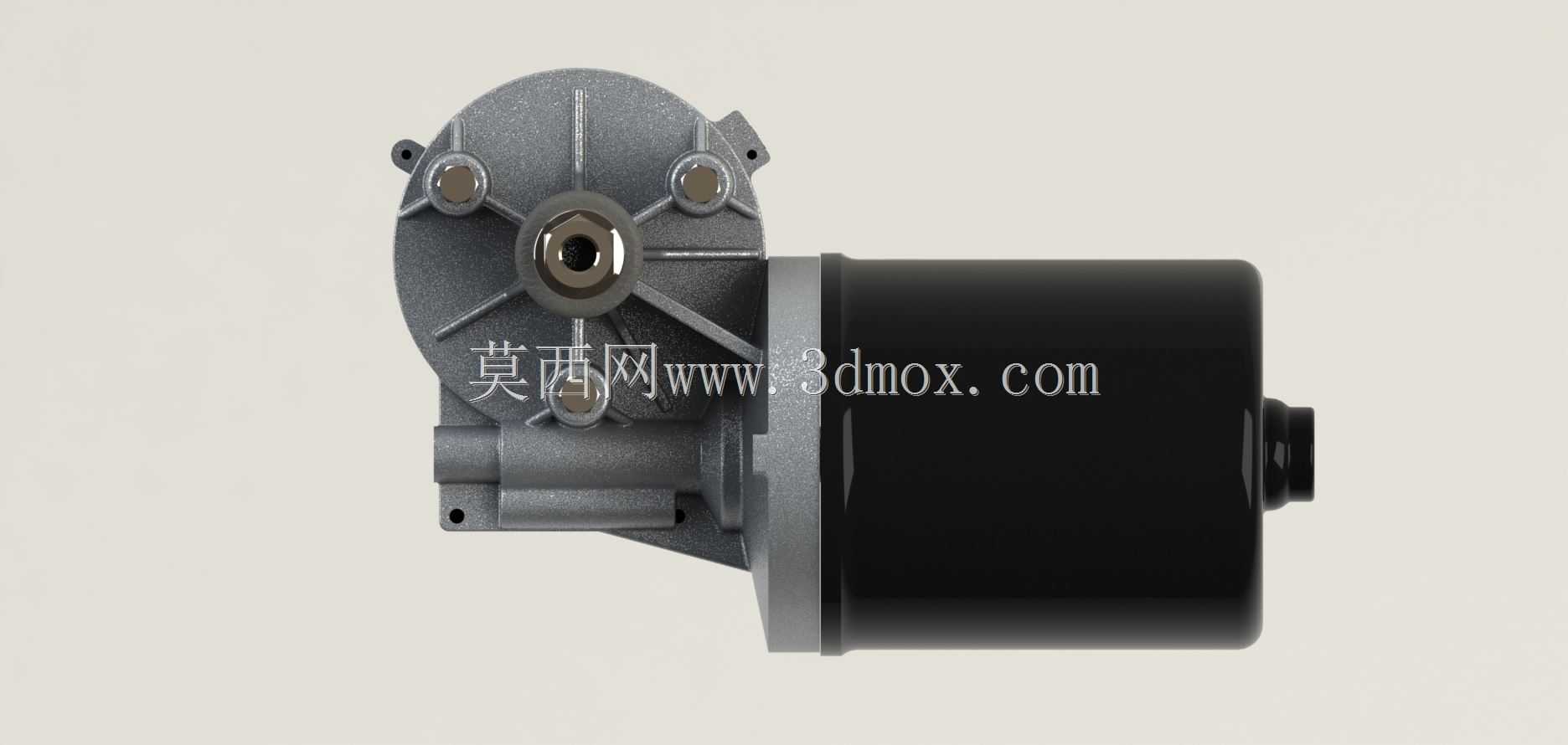

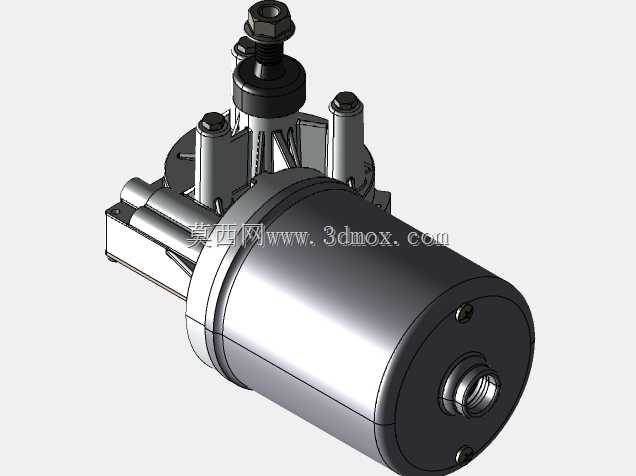

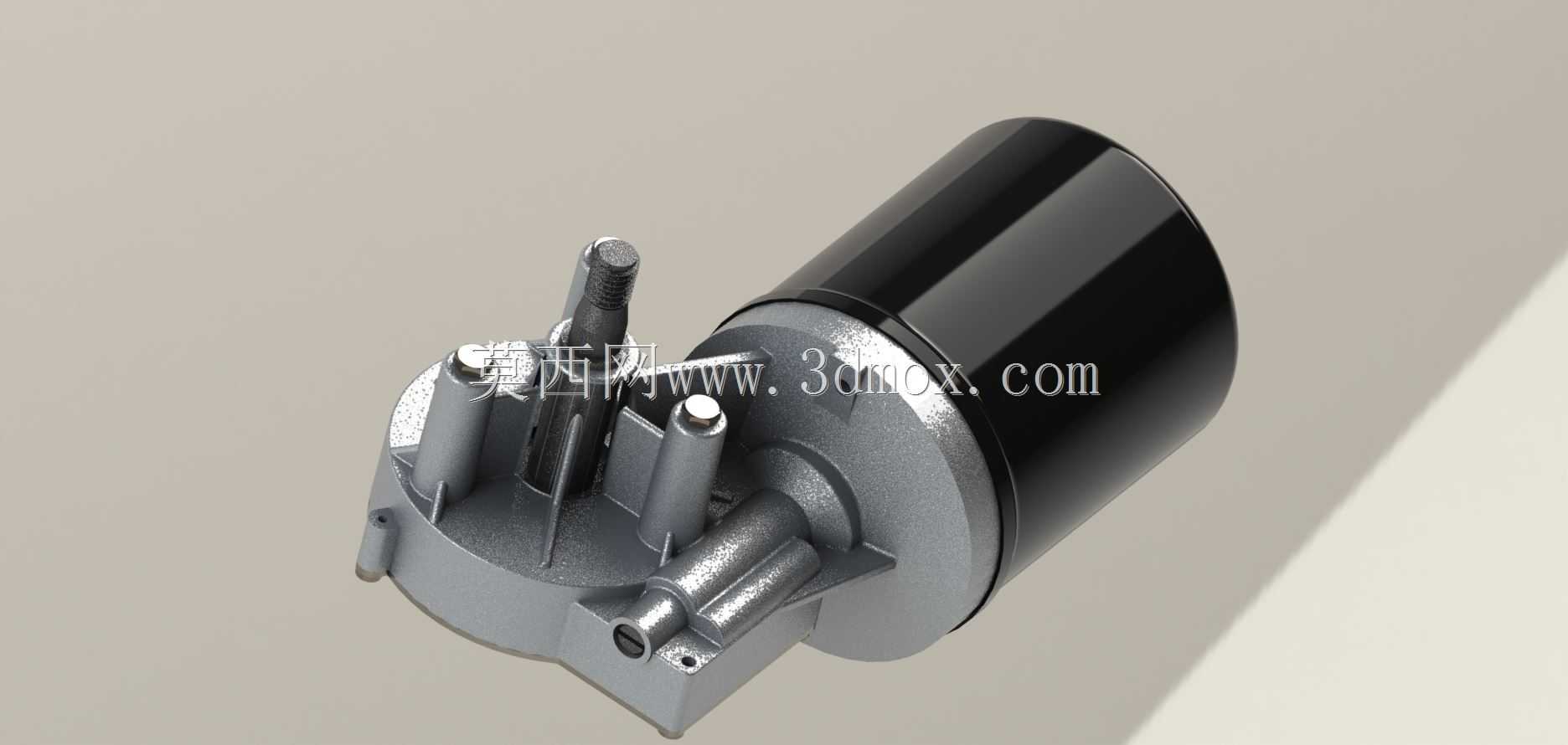

　　设计思路上没有追求过度的轻量化，而是优先保证安装结构的刚性：输出端的安装法兰面设置了三个均匀分布的固定孔位，孔位周边做了局部加厚的凸台结构，避免长期往复摆动带来的固定螺栓松动、安装面开裂问题。电机本体的圆柱形外壳与端部减速箱的连接位置，设置了定位止口，装配时可直接卡合定位，保证内部齿轮副的啮合精度，减少装配误差带来的传动噪音与齿轮磨损。输出轴的轴向位置做了限位结构设计，可承受雨刮臂工作时带来的轴向窜动冲击力，避免轴体移位导致的雨刮摆角偏差。

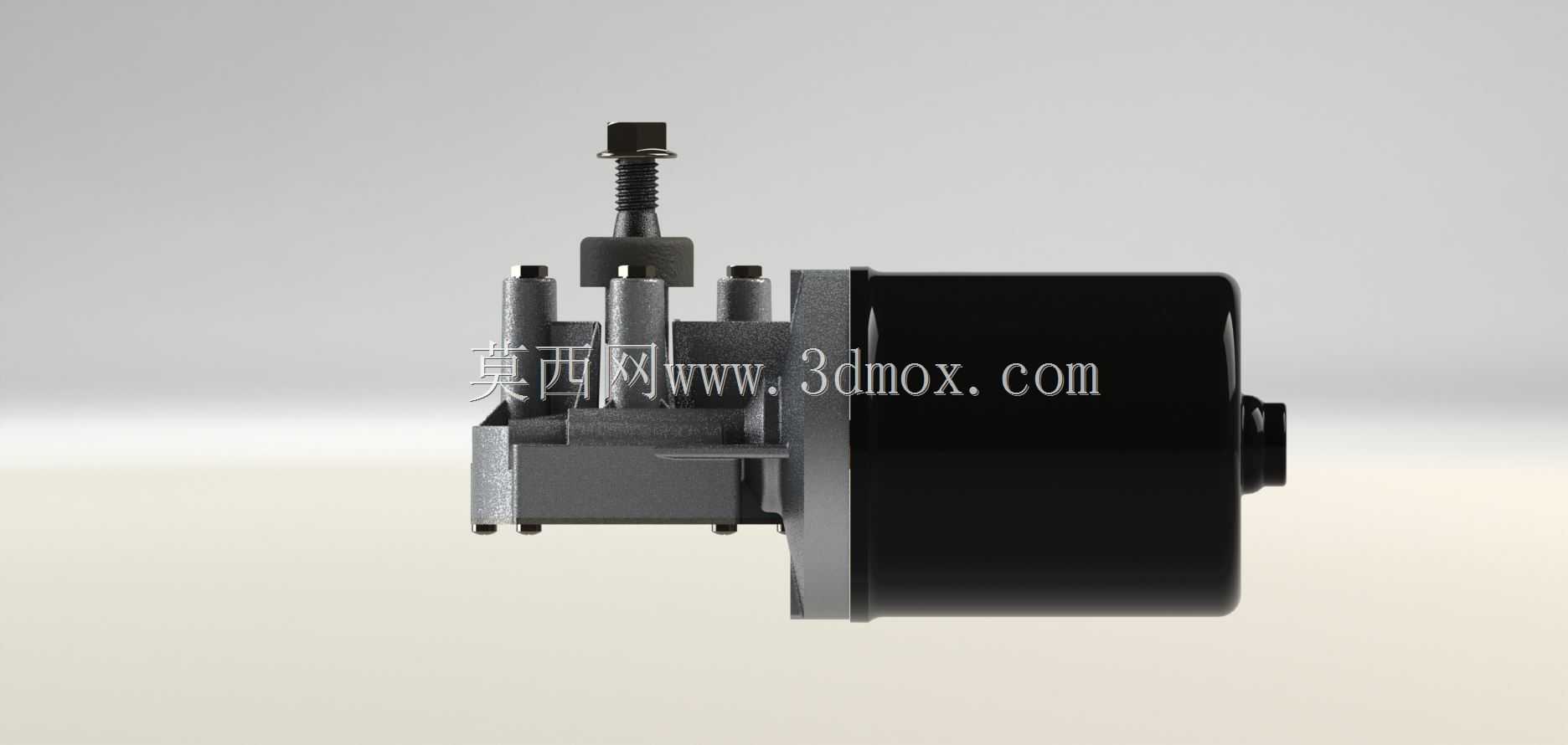

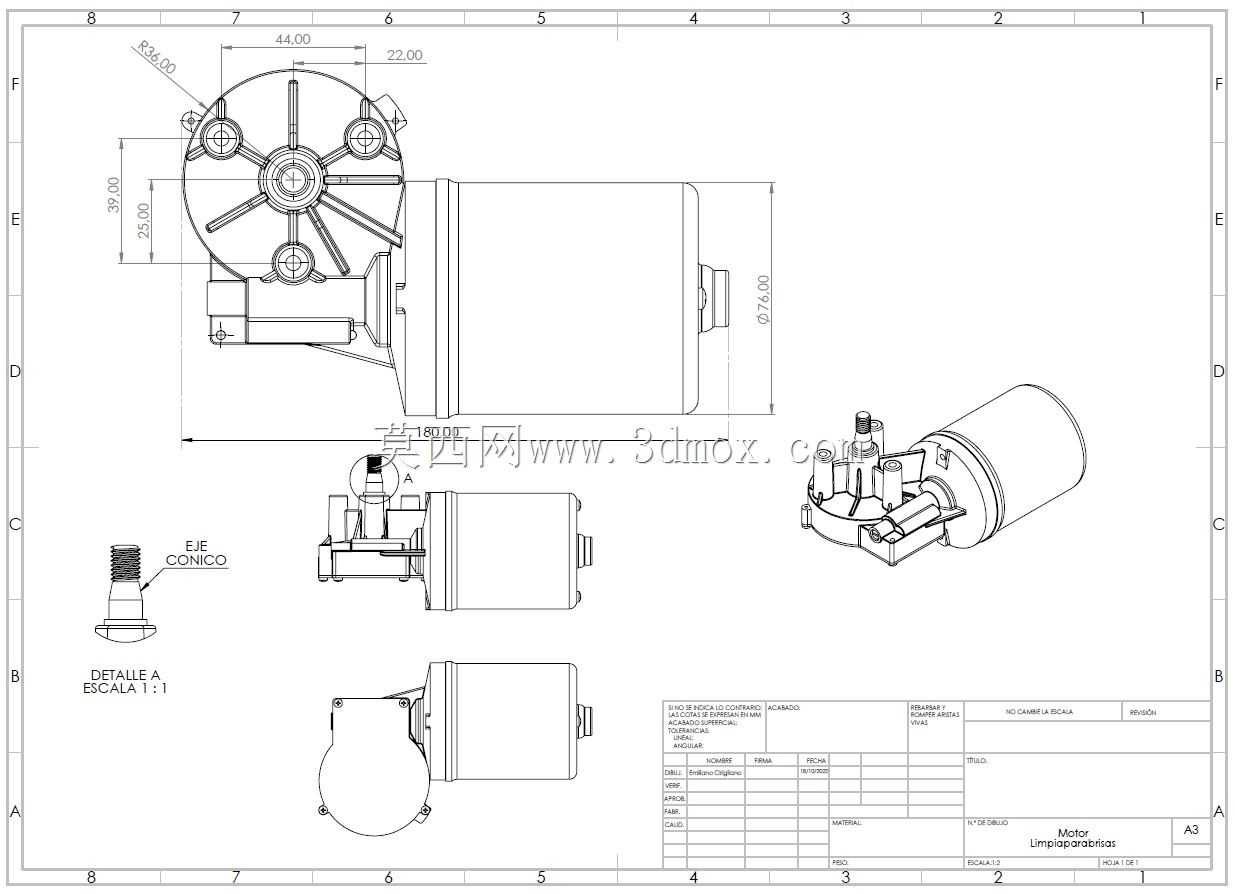

　　从安装边界尺寸来看，端部安装法兰的最大回转直径为74mm，三个固定孔的中心分布圆直径为44mm，孔位直径适配常规M6固定螺栓，安装时法兰面与车身安装位的贴合面平面度要求控制在0.1mm以内，避免装配后壳体受应力变形。电机本体的圆柱段直径为74mm，整体轴向长度从安装法兰端面到电机尾端的尺寸为120mm，安装时需要预留至少10mm的尾部间隙，方便接线与散热。输出轴从法兰面伸出的长度为15mm，轴端设置了标准的连接螺纹与防转卡槽，可直接卡入雨刮臂的连接座，拧紧固定螺母后即可完成动力连接，轴体的径向跳动量设计控制在0.05mm以内，保证雨刮运行时无明显抖动。

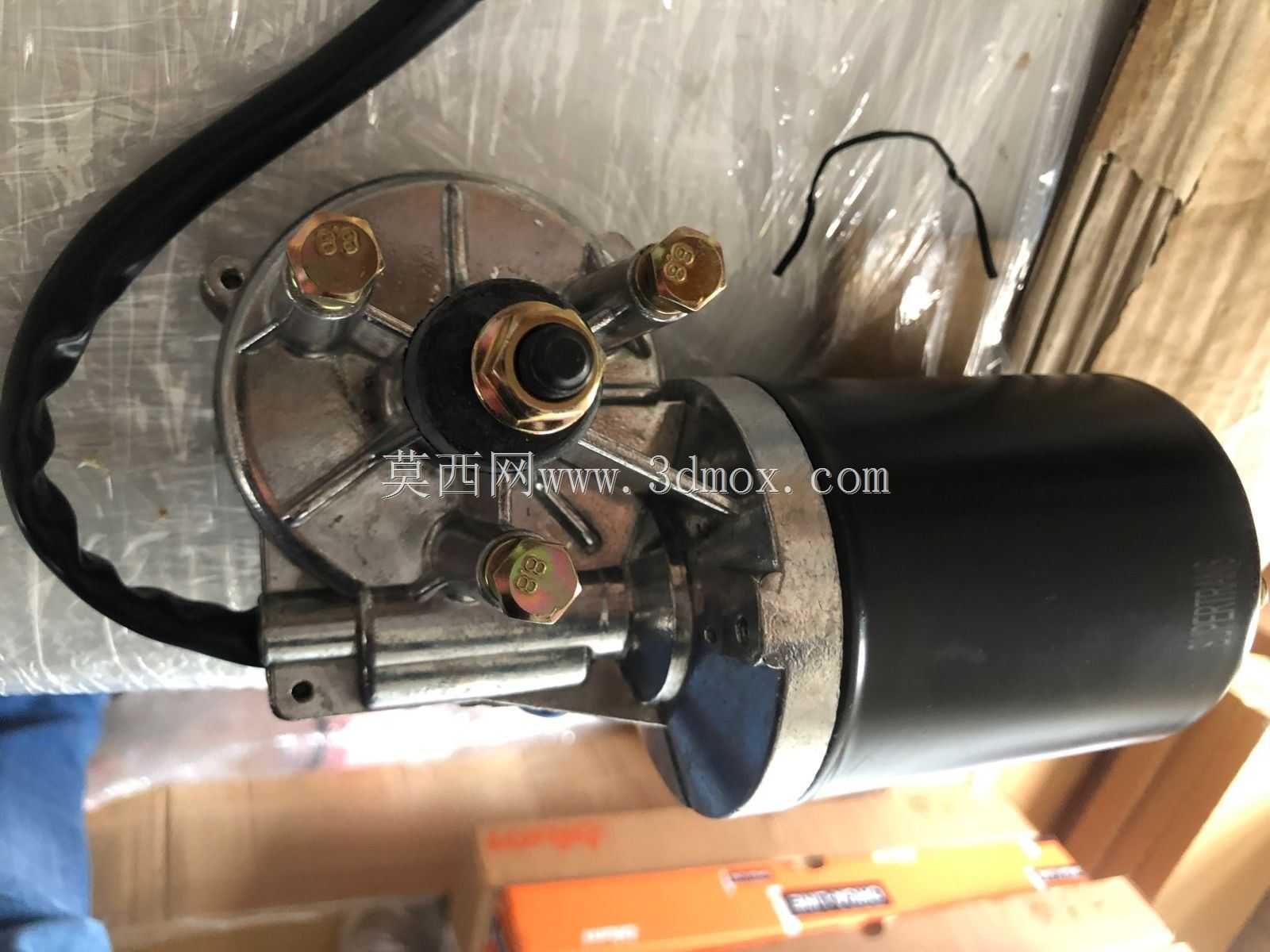

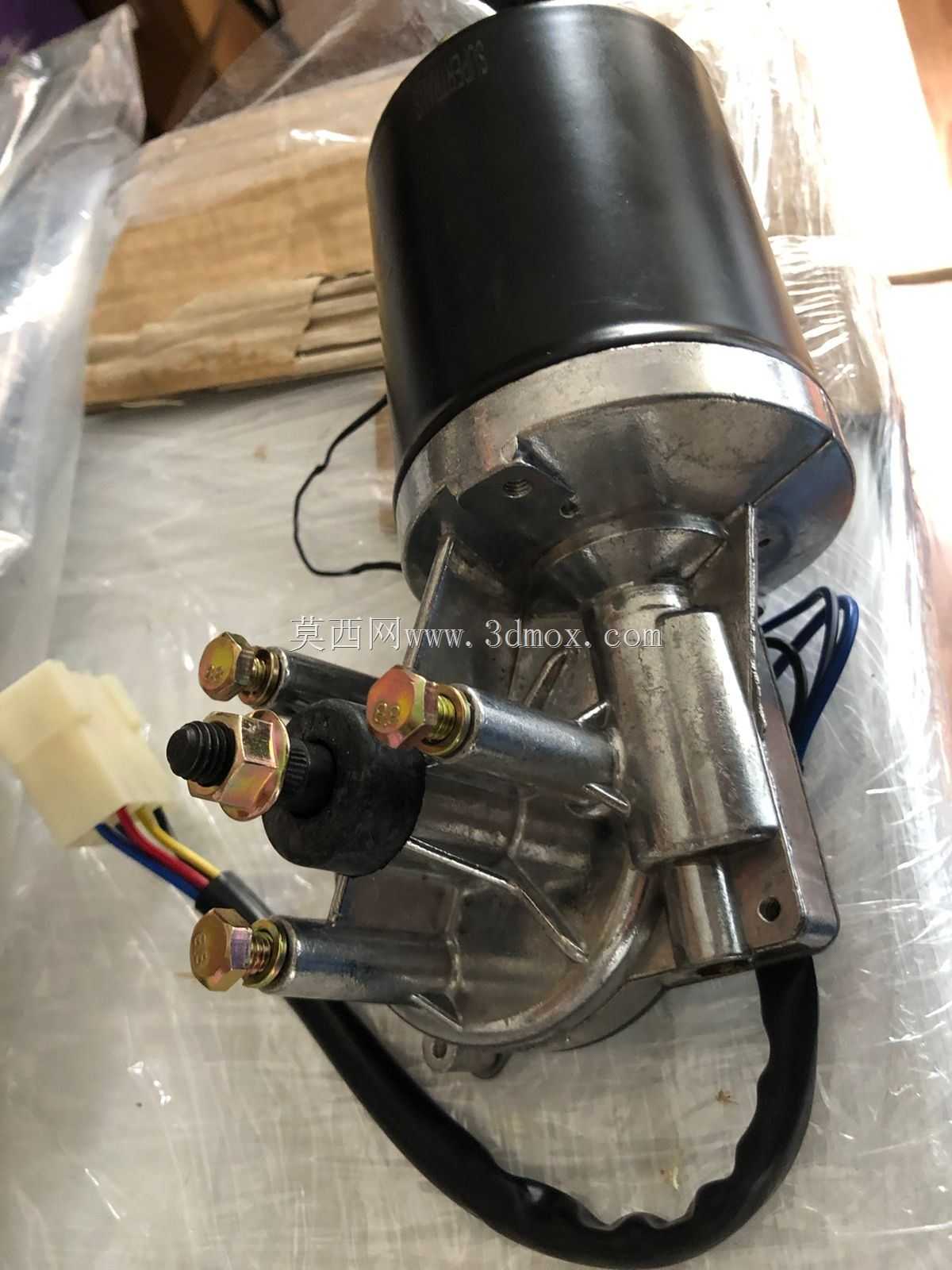

　　细节结构上，电机尾部的接线端设置了独立的防水接插件安装位，可适配车用标准防水线束接头，避免接线位置进水短路。减速箱内部的齿轮副采用润滑脂密封设计，出厂时即可填充适配宽温域的润滑脂，在-30℃到60℃的环境温度区间内都能保持稳定的润滑性能，无需后期定期补充润滑。安装法兰的端面还预留了接地螺栓的安装位置，可直接连接车身搭铁线，减少电机运行时的电磁干扰，避免影响车载电子设备的正常工作。在实际选型匹配时，可根据雨刮臂的长度、刮片数量调整电机的绕组参数，在保持安装尺寸完全通用的前提下，适配不同负载等级的雨刮系统需求，减少同平台车型的部件开发成本。
