4.5加仑双罐便携式电动静音空气压缩机

　　这款双罐体结构的便携式气源设备，核心定位是满足小空间、移动作业场景下的稳定压缩空气供给需求，在装修现场的小型气动钉枪供能、汽修门店的胎压检测与小扭矩风批作业、家用DIY场景的喷漆与吹尘作业、实验室小型气动实验台供气等场景中都能适配，相比传统单罐大容积空压机，它的双卧式罐体布局在保证储气量的同时，大幅降低了整机重心，移动过程中不易侧翻，适配工地凹凸地面、装修现场临时堆放物料的复杂通行环境。

　　从结构设计逻辑来看，双卧式储气罐采用平行排布方式，两个罐体之间通过等径连通管实现气压平衡，避免单罐供气时的压力波动问题，罐体底部设置的四个一体式支撑脚，直接与罐体焊接成型，没有额外的装配连接件，既减少了整机的零件数量，也避免了长期震动下连接螺栓松动的隐患，支撑脚底部预留了橡胶减震垫的安装槽位，安装时可根据使用场景选配不同硬度的减震垫，在硬质水泥地面使用时选邵氏硬度60度的减震垫可降低运行震动传递，在木质地板或装修完成的室内场景使用时选邵氏硬度40度的减震垫可避免刮伤地面。

　　上部的泵头与电机集成模块采用倾斜式安装布局，并非垂直固定在罐体上方，这种设计一方面将提手的受力中心调整到整机重心的正上方，单人手提移动时不会出现一端下坠的情况，长时间提行的握持舒适度更高；另一方面倾斜的泵头布局让缸体的散热翅片与空气接触的角度更优，设备运行时自然对流的空气可以顺着翅片间隙流过，带走泵头运行产生的热量，无需额外加装散热风扇即可满足连续15分钟间歇运行的散热需求，适合小型作业场景中频繁启停的使用习惯。提手采用一体化弯折成型结构，与泵头外壳的连接点设置了加强筋，可承受整机满重量1.2倍的提拉载荷，移动过程中不会出现提手变形断裂的问题。

　　尺寸边界上，整机长度控制在23英寸、宽度15.6英寸、高度21.3英寸，这个尺寸刚好可以放入普通家用轿车的后备箱，也能适配大多数装修施工用的工具车层架，安装摆放时不需要预留过大的周边空间，仅需在泵头散热侧预留3英寸的通风间隙即可，不会占用过多作业面空间。气路接口设置在泵头侧方的操作面，高度距离支撑脚底面12英寸，刚好匹配成年人站立操作时的手部高度，连接气管时不需要弯腰或垫高设备，调压阀与压力表集成在同一操作面板上，调节输出压力时可以直接观察压力数值变化，操作效率更高。

　　静音设计上，泵头与储气罐之间的连接部位采用了橡胶减震垫隔震，避免泵头运行的震动直接传递到罐体产生共振噪音，整机运行时的噪音控制在60分贝以内，在室内使用时不会产生刺耳的噪音干扰，适合对噪音有要求的小区内装修、门店内作业等场景。双罐结构的储气量达到4.5加仑，可以支持单把小型气动钉枪连续打钉30次以上不需要等待泵头重启补压，相比同容积单罐空压机，压力输出的稳定性更好，不会出现打钉力度忽大忽小的问题，在进行精细喷漆作业时，也能保证出气压力稳定，避免漆面出现厚薄不均的情况。

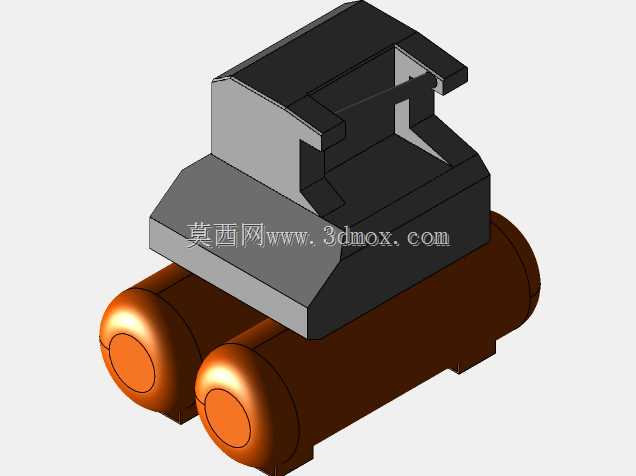

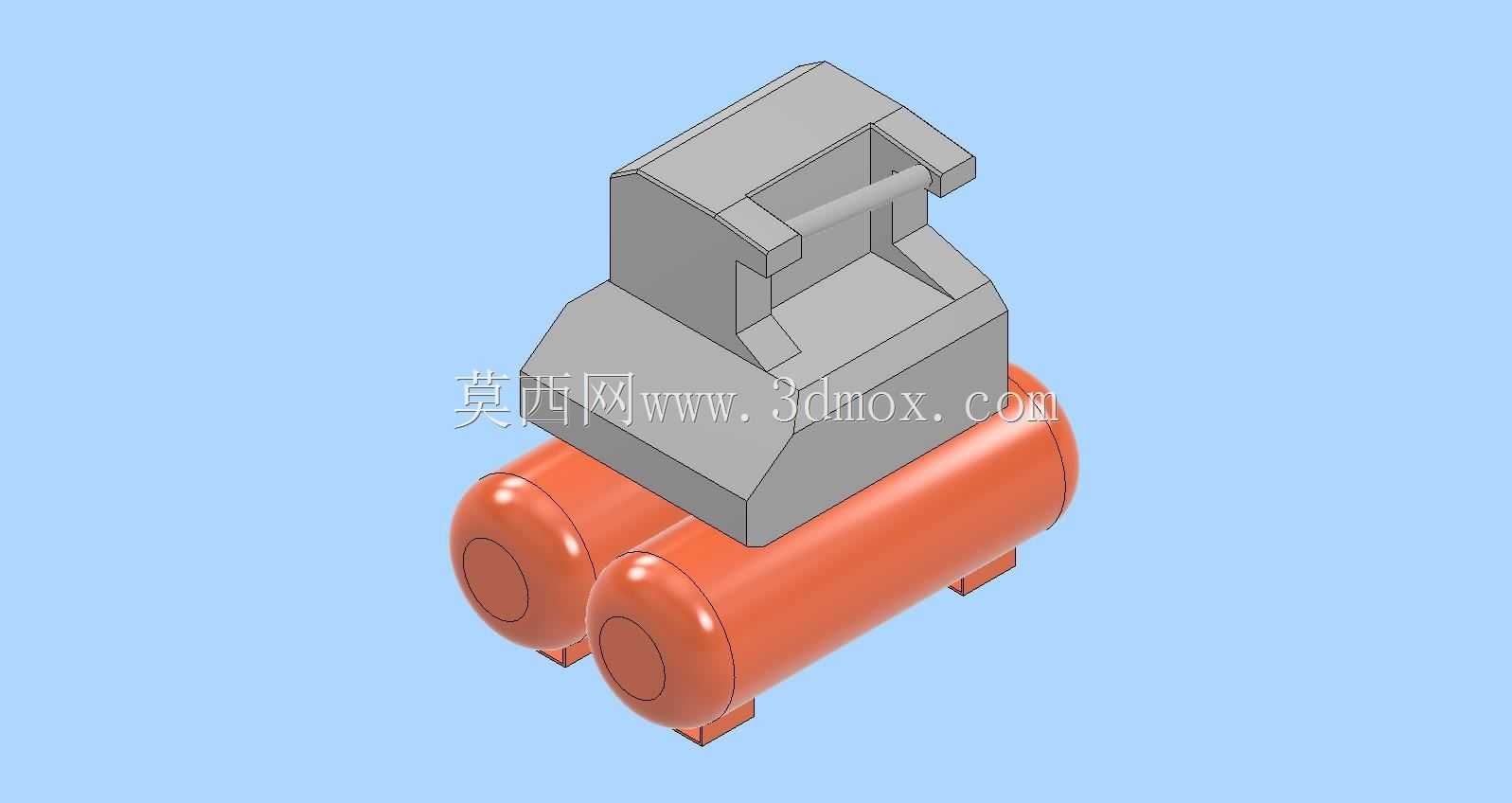

　　从建模细节来看，所有的安装孔位、连接管路的走向都完全按照实际量产机型的结构还原，罐体的焊缝位置、泵头的散热翅片间距、提手的弯折弧度都和实物保持一致，结构设计人员可以直接参考这个模型进行小型空压机的改型设计，比如调整罐体容积、更改提手结构、增加外接气路接口等，也可以作为气动系统教学的演示模型，帮助初学者理解便携式空压机的结构组成与工作原理。设备选型人员也可以通过这个模型直观核对设备的安装尺寸，提前规划作业现场的摆放位置与气管排布路线，避免出现设备到场后尺寸不匹配无法安装的问题。
