CA6140车床用双孔铰接摆动连杆结构

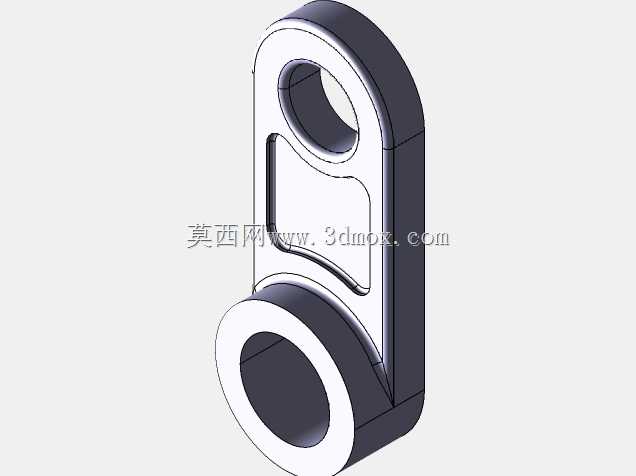

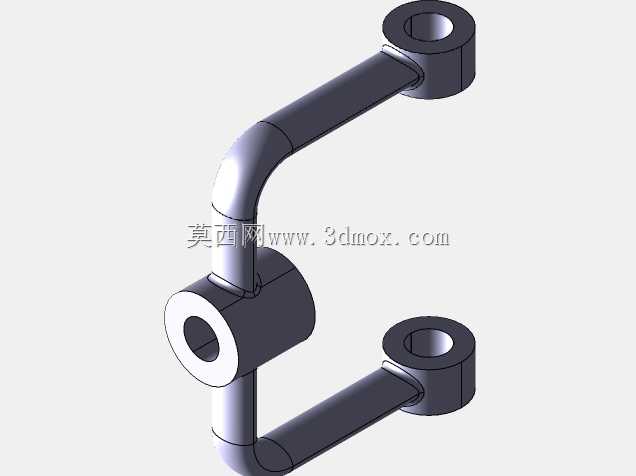

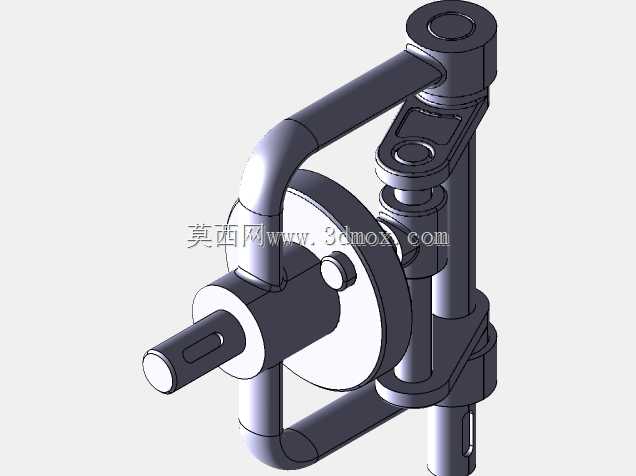

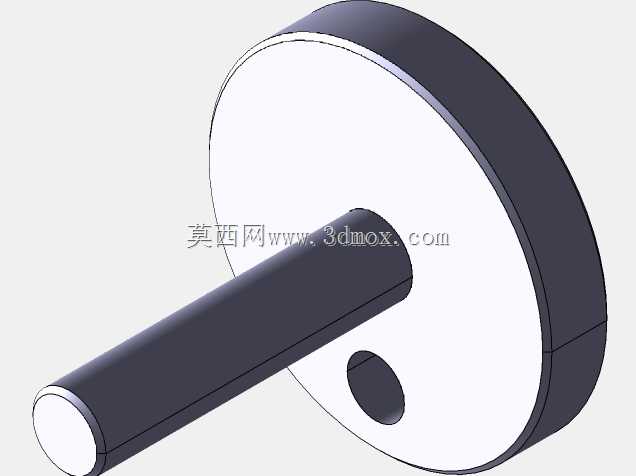

　　在普通卧式车床的进给传动与操作联动系统中，这类双孔铰接摆动构件是实现动作换向、行程传递的核心受力零件，常见于CA6140系列车床的溜板箱操作联动、挂轮架间隙补偿以及主轴箱变速操纵的辅助传动链路中，区别于刚性传动的直连杆，该类摆动构件可在固定铰接点的约束下完成定角度往复摆动，将直线推杆的位移转化为摆角输出，或是将凸轮的圆周运动转化为指定方向的直线往复动作，适配车床内部狭窄安装空间内的非同轴动力传递需求。从结构设计逻辑来看，该构件采用两端带同轴铰接孔的长条形板式主体，上端小孔径铰接孔用于连接操纵拉杆或拨叉组件，下端大孔径铰接孔作为固定回转支点，与床身或箱体上的固定销轴配合，两孔中心距是决定传动比的核心参数，

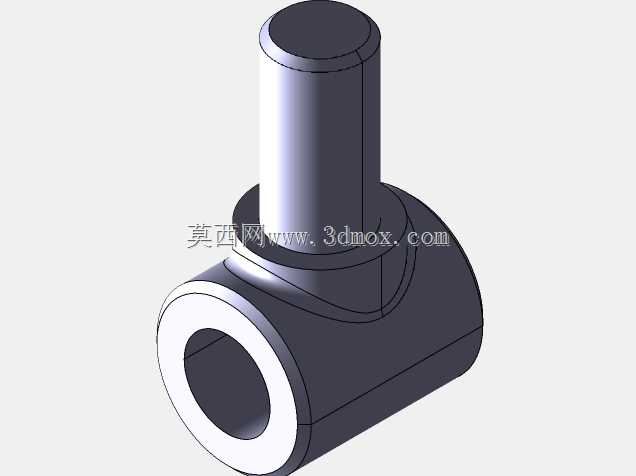

　　设计时需严格匹配车床对应操纵机构的行程要求，避免出现摆角不足导致的挂挡不到位、或是摆角超程引发的构件干涉问题。主体中部的镂空减重槽并非随意开设，其位置经过受力校核，在保证构件整体抗弯、抗扭强度的前提下，既降低了零件自身重量，减少摆动过程中的惯性冲击，也为相邻的传动杆件预留了运动避让空间，避免车床高速运转时相邻运动部件发生剐蹭。零件的厚度方向尺寸需匹配对应安装位置的销轴长度与箱体内部间隙，安装时大孔端需配套铜套或滚针轴承降低铰接处的转动磨损，小孔端需采用开口销或轴端挡圈完成轴向定位，防止往复摆动过程中杆件脱出引发传动故障。从实际工况适配角度，该类摆动构件长期承受交变的拉压载荷与摆转冲击，因此建模过程中需重点关注铰接孔的倒角与圆角处理，

　　孔边缘的应力集中区域需做R角过渡，避免长期交变载荷下出现裂纹；主体侧面的拔模斜度与加工余量设置需适配铸造或铣削加工工艺，大孔与小孔的同轴度、孔端面与孔轴线的垂直度公差需控制在IT7级精度范围内，保证铰接后转动灵活无卡滞，不会出现传动间隙过大导致的操纵手感虚位问题。在车床的日常维护场景中，该类构件属于易损的传动配件，当铰接孔磨损量超过0.1mm时会导致操纵行程偏差，直接影响车床的进给精度与挂挡可靠性，因此建模时还原的结构细节可直接用于备件的测绘加工，无需二次测绘即可快速生成加工图纸，适配设备维修的快速换件需求。不同于通用标准件，该摆动构件的孔距、孔径、外形轮廓均为CA6140车床对应安装位置专属设计，安装时无需额外调整支座位置，可直接替换原有磨损构件，装配后需手动盘车验证全行程摆动过程中无卡滞、无干涉，确认摆角范围符合操纵机构的行程要求后即可投入使用，能够有效恢复车床操纵机构的传动精度，降低操作过程中的虚位与卡顿问题。
