剪式千斤顶U型铰接支撑结构件

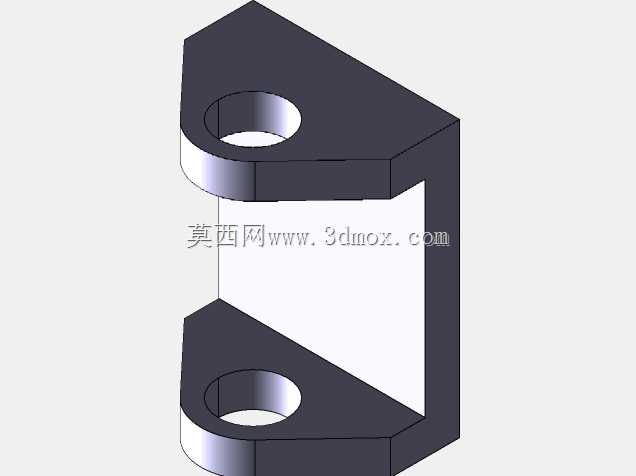

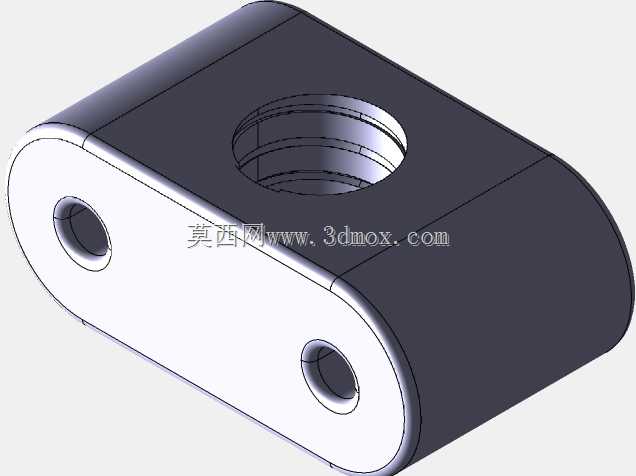

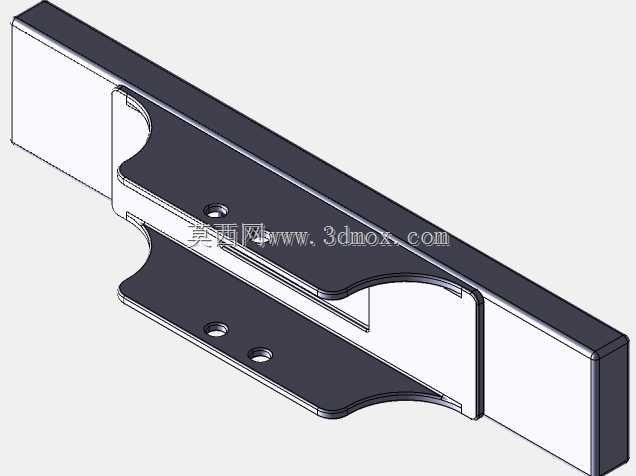

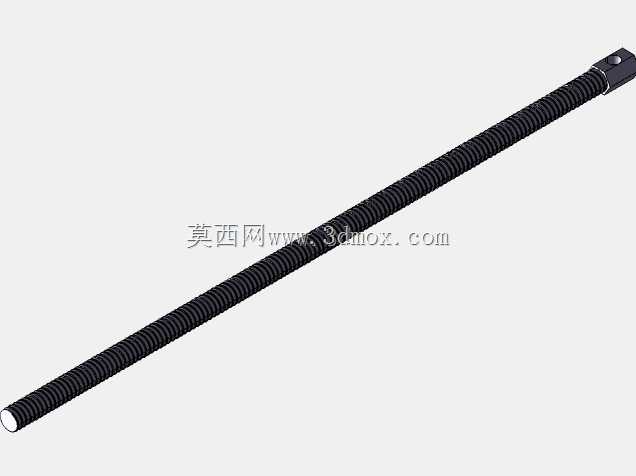

　　在汽修维保、小型设备顶升、工装调平这类需要小行程重载举升的场景里，剪式千斤顶的铰接支撑件是直接决定承载稳定性与升降顺滑度的核心受力零件，本次建模的U型双侧带孔支撑结构，正是剪式千斤顶上下臂铰接位置的核心传力构件。日常作业中，剪式千斤顶常被用于车辆换胎时的底盘支撑、轻型生产设备安装时的高度微调、工装夹具工位的水平校准，这类场景不需要大行程举升，但对支撑件的抗偏载能力、铰接转动的同轴度、长期承重的结构抗形变能力有极高要求，一旦支撑件出现孔位磨损、结构形变，轻则出现顶升卡顿、支撑歪斜，重则引发负载滑落的安全事故。从结构功能来看，该零件为对称式U型槽结构，上下两端分别设置同轴贯通的铰接圆孔，上端孔用于连接千斤顶顶部承托摆臂，

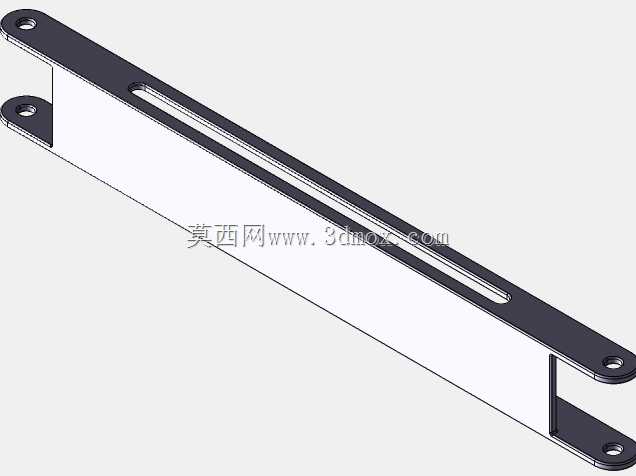

　　下端孔用于连接底部基座的传动摆臂，中间的镂空槽位为剪臂交叉转动预留了足够的摆动避让空间，避免臂体在升降开合过程中出现结构干涉。设计过程中首先要明确受力边界：剪式千斤顶在额定承载状态下，上下铰接孔会同时承受垂直方向的压应力与臂体转动带来的剪切应力，因此孔位的壁厚设计做了针对性加厚，孔边缘做了圆角过渡处理，避免应力集中导致的孔位开裂；U型槽的两个侧壁采用等厚设计，保证两侧受力均匀，不会出现单侧受力过载的问题，同时侧壁与上下安装面的衔接位置做了斜角加强过渡，提升整体结构的抗扭能力。从安装边界来看，该零件的上下铰接孔孔径与配套的铰接销轴为间隙配合，装配时销轴穿过孔位后两端加装卡簧限位，保证铰接转动时无轴向窜动；

　　U型槽的内槽宽度需要与交叉剪臂的厚度匹配，预留0.2-0.3mm的装配间隙，既保证臂体转动时无卡滞，又不会因间隙过大出现横向晃动；零件的整体外轮廓尺寸需要适配剪式千斤顶收拢后的最小收纳尺寸，保证设备收拢后结构紧凑，无突出剐蹭部位。实际建模过程中，需要重点保证上下两个铰接孔的同轴度公差，若同轴度偏差超过0.05mm，装配后会出现臂体转动卡滞、销轴偏磨的问题，长期使用会快速磨损导致支撑间隙变大；同时上下孔的中心距需要与剪臂的转动行程匹配，中心距偏差会直接影响千斤顶的最大顶升高度与最低收拢高度，若中心距过大，会导致千斤顶收拢后高度超标，无法放入车辆底盘的低位支撑点，若中心距过小，则会导致顶升行程不足，无法达到额定举升高度。

　　零件的非配合面做了平整化处理，没有多余的凸台与冗余结构，在保证结构强度的前提下尽可能降低零件自重，适配小型剪式千斤顶便携移动的使用需求；铰接孔的内壁粗糙度需要达到Ra1.6的要求，降低与销轴转动时的摩擦阻力，同时减少长期转动带来的磨损量，延长零件的使用寿命。在实际工况验证中，这类支撑件需要承受1.5倍额定载荷的静载测试，保压过程中结构不能出现塑性形变，孔位不能出现开裂，铰接转动不能出现卡滞；在反复升降的疲劳测试中，经过上千次往复升降后，孔位的磨损量不能超过0.1mm，保证支撑间隙始终处于合理范围内，不会出现顶升过程中的晃动问题。不同于液压千斤顶的密封件依赖油压传力，剪式千斤顶的全部载荷都通过这类铰接结构件传递，因此每一处结构尺寸的设计都直接关联设备的安全性能，建模时需要反复核对受力路径，从载荷输入的上端承托位，通过铰接孔传递到U型侧壁，再通过下端铰接孔传递到基座，整个传力路径上不能出现截面突变的薄弱位置，避免应力集中引发的结构失效。
