CA6140机床电气控制箱盖板结构设计

　　这款构件是配套CA6140普通车床电气控制箱使用的箱盖部件，在机床整体电气布局中承担防护、安装承载的核心作用，日常加工场景中，车床周边充斥着切削液飞溅、金属切屑散落、车间浮尘沉积的复杂工况，该盖板直接覆盖在电控箱的开口端面，将箱内的接线端子、继电器、控制线路等电气元件与外部加工环境完全隔离，避免切削液渗入造成线路短路，也能阻挡硬质金属切屑掉落到电气元件引脚间隙引发接触不良，同时可降低车间内油雾、粉尘在电气元件表面的附着速率，减少电控系统日常维护的清理频次。从结构设计来看，主体采用3毫米厚度的铝板加工成型，选择铝板作为基材一方面是利用铝合金质量轻的特性，单块盖板重量控制在合理范围，日常检修开盖、复位操作无需额外吊装，

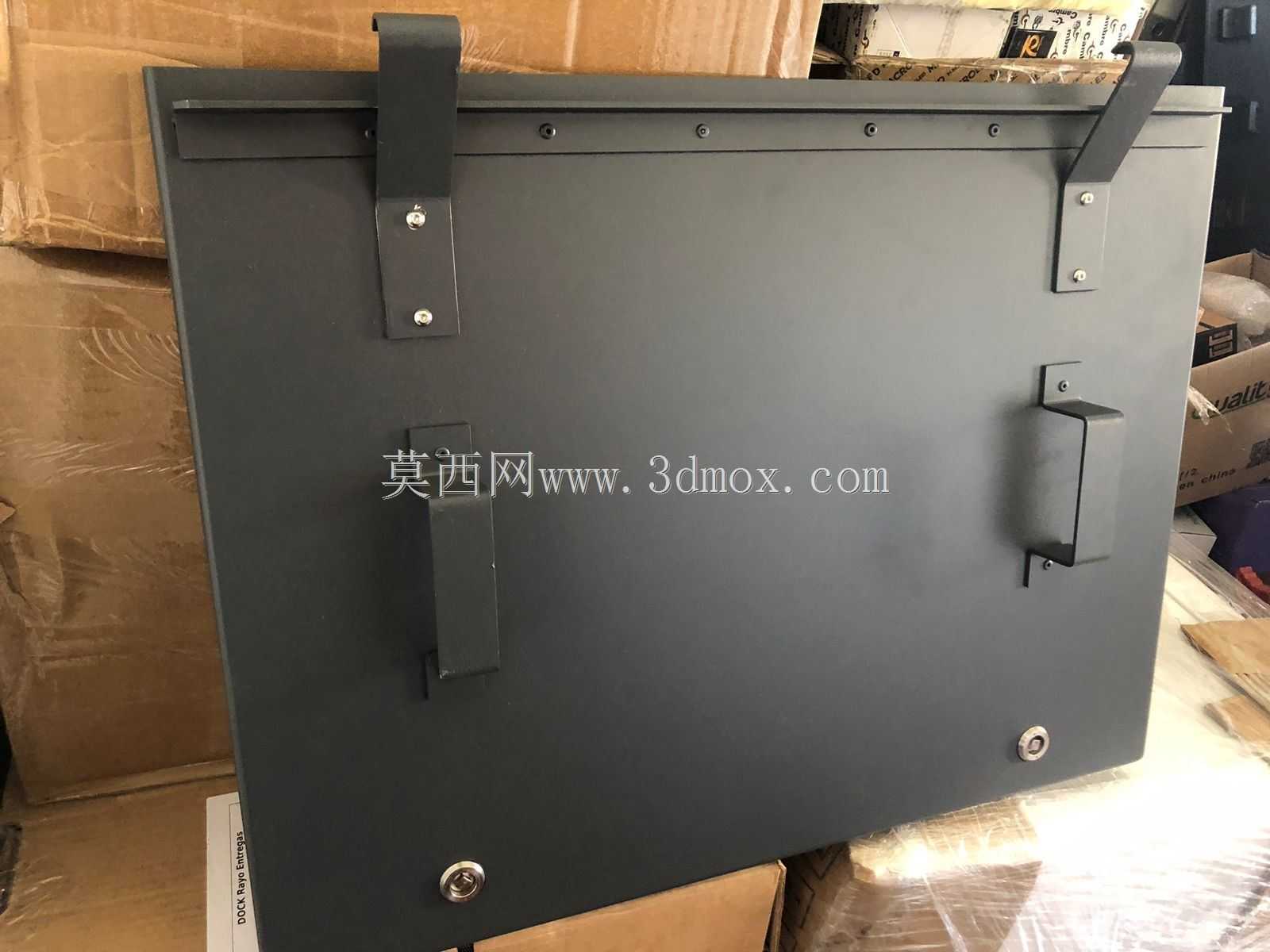

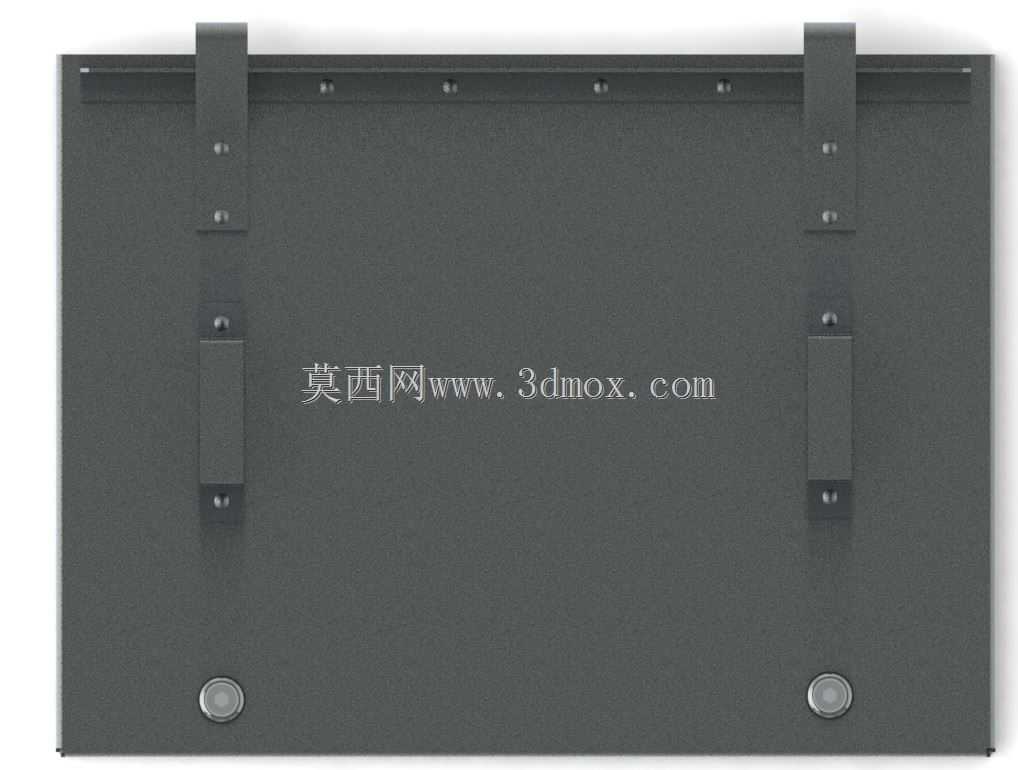

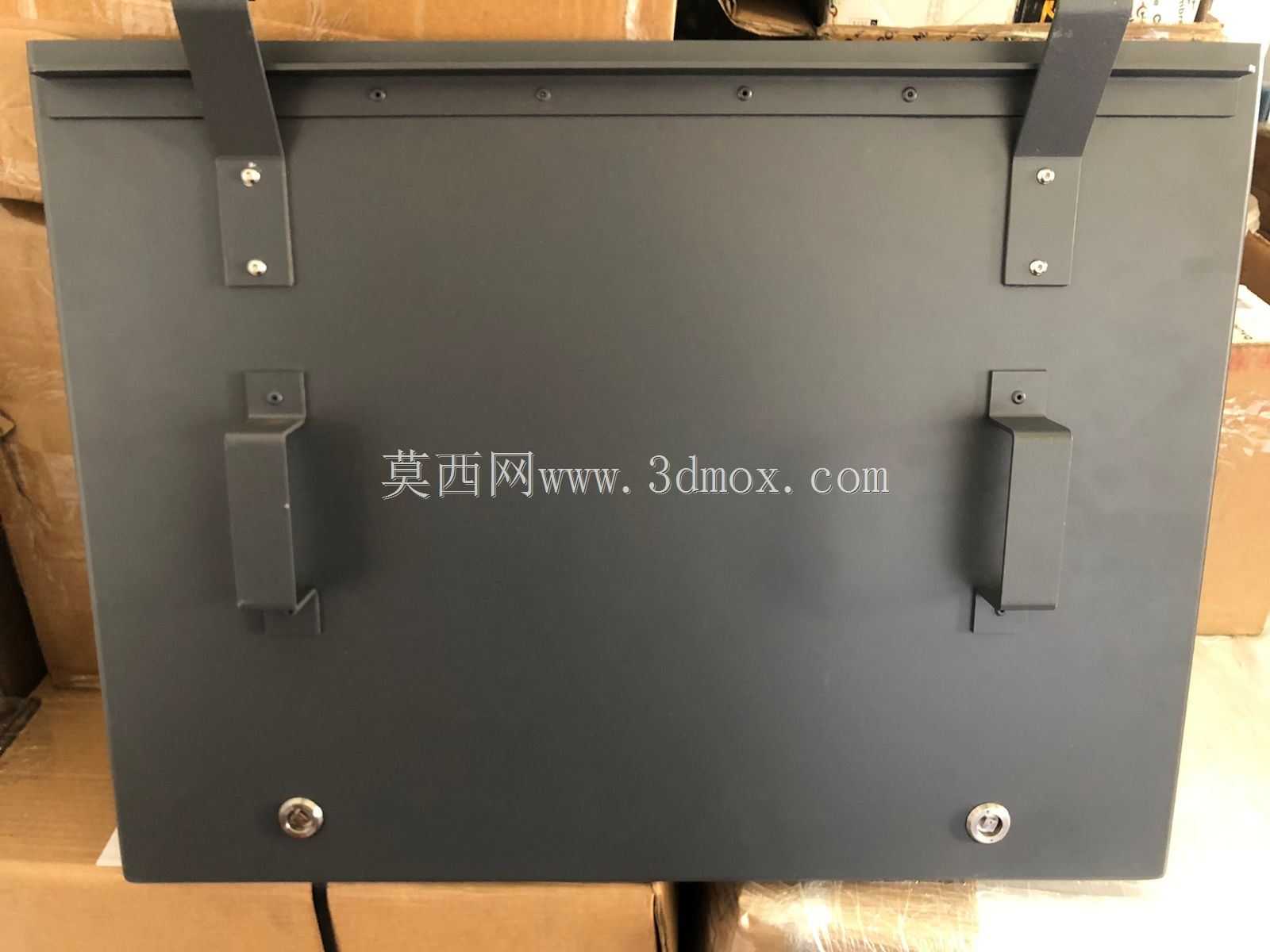

　　单人即可完成拆装作业；另一方面铝板的耐腐蚀性能优于普通冷轧钢板，在车间潮湿、多切削液雾气的环境下，不会轻易出现锈层剥落的问题，长期使用也不会因锈蚀导致盖板与箱体贴合面出现缝隙。盖板主体为平板式结构，边缘做了轻微的折边处理，折边高度刚好匹配电控箱箱体的开口止口，安装后折边可以嵌入箱体止口内侧，形成迷宫式的密封配合结构，不需要额外加装密封胶条就能阻挡大部分飞溅的切削液和大颗粒切屑进入箱内，同时折边结构也提升了整块平板的结构刚性，避免3毫米铝板在长期使用中出现中部凹陷变形，保证盖板与箱体贴合面的平面度始终满足防护要求。盖板上分布的几处折弯固定支架，是设计时重点考量的安装适配结构，其中两处向上折弯的L型支架位于盖板靠近操作侧的边缘，

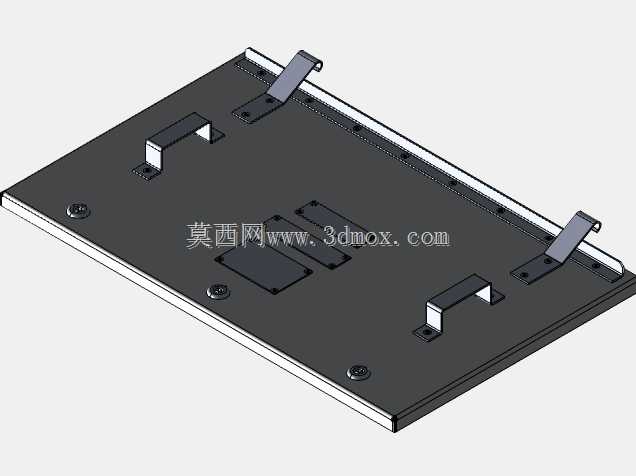

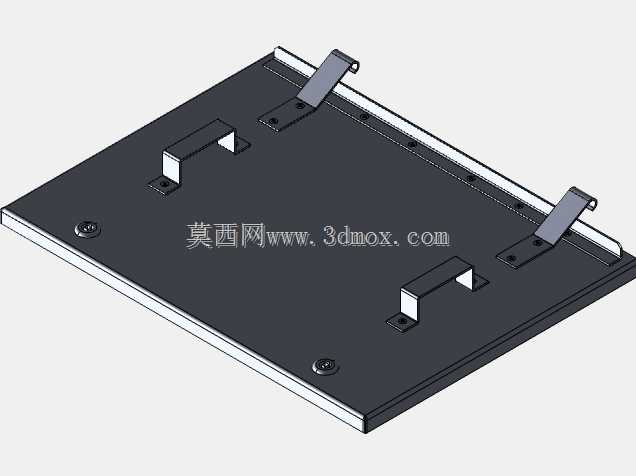

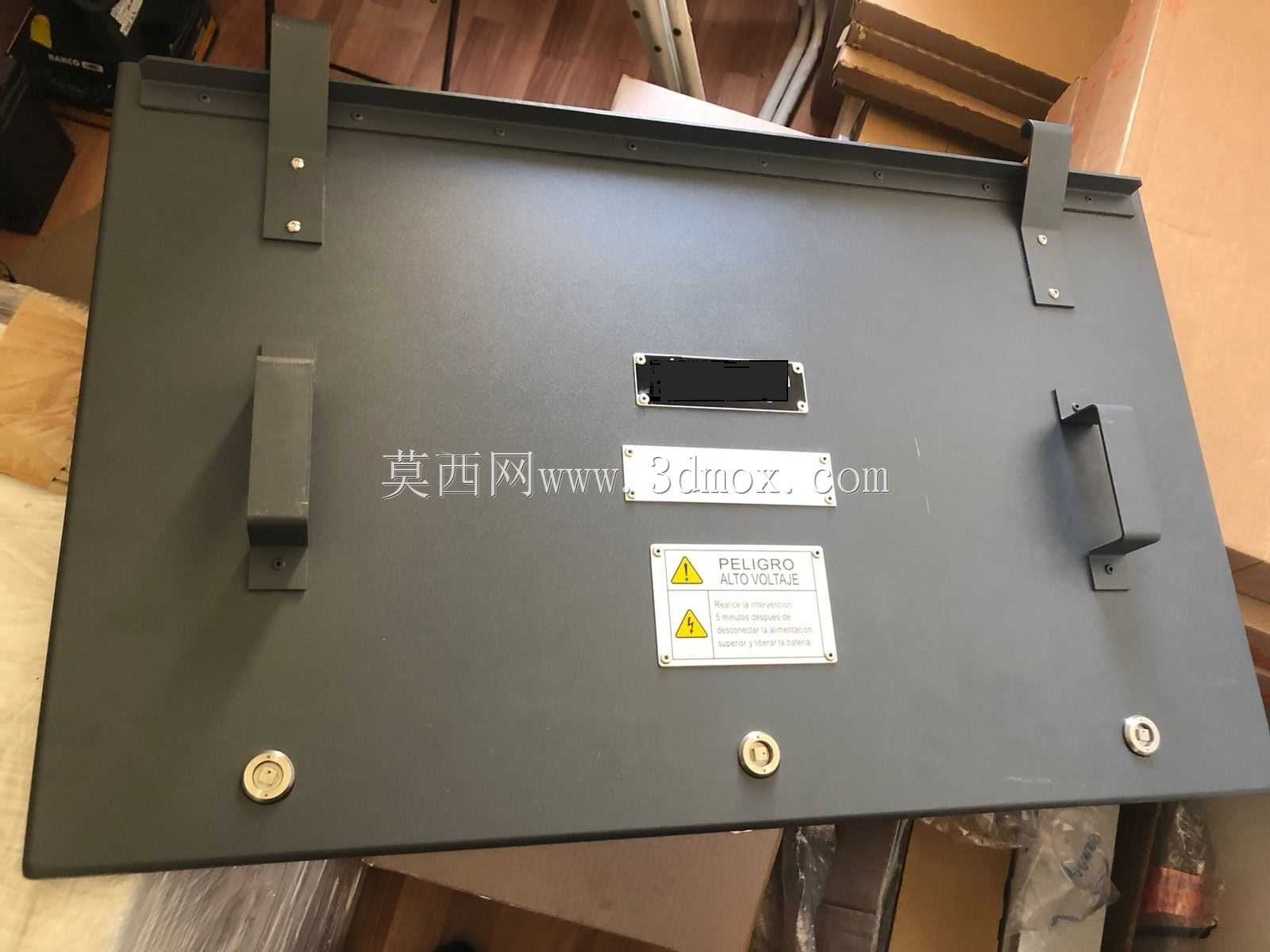

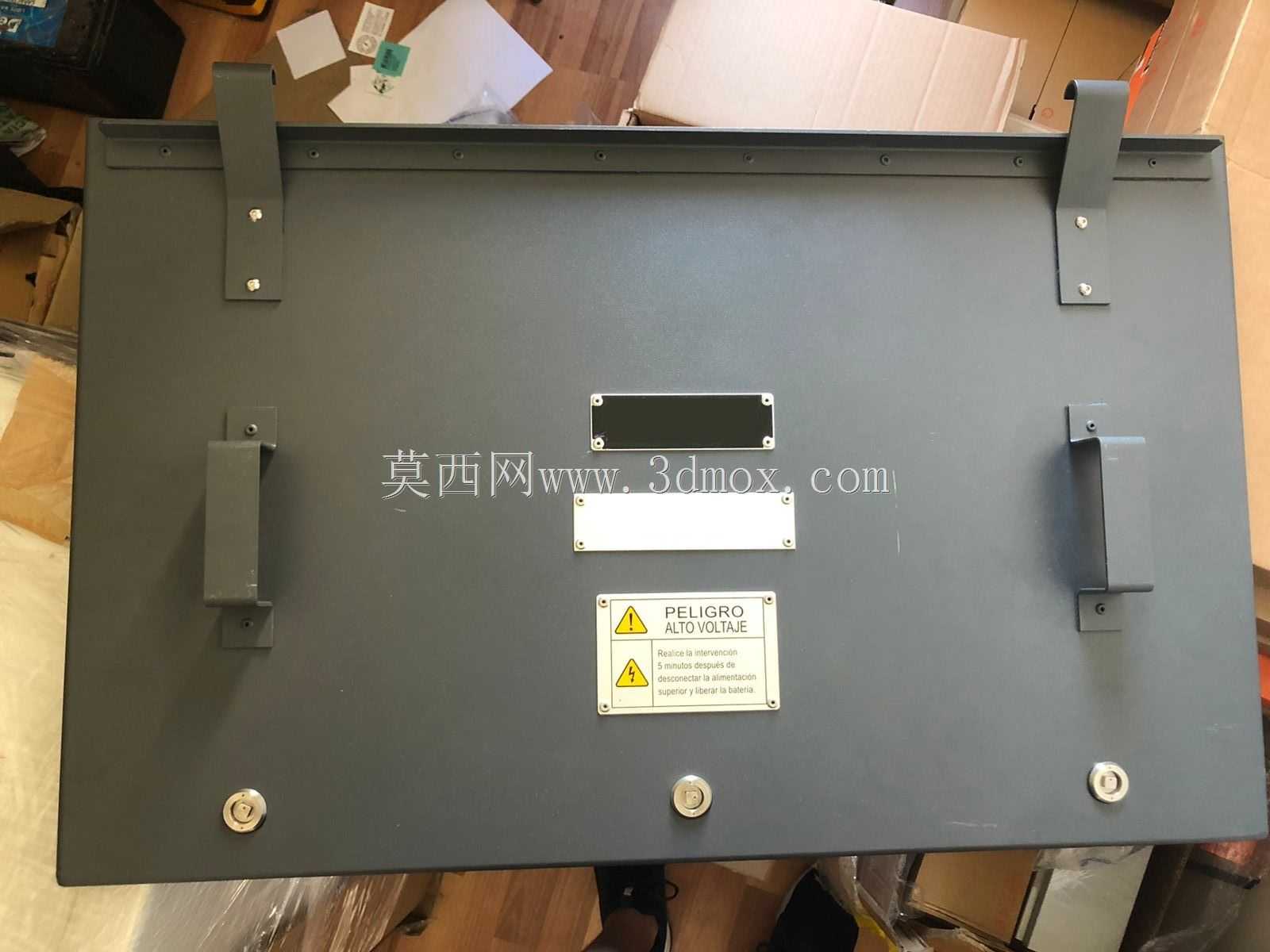

　　对应箱体上的铰接安装位，支架上预先加工了通孔，安装时直接穿入铰接销轴，就能让盖板以该侧为轴实现向上翻转开启，翻转角度可以覆盖电控箱内部全部元件的操作空间，检修时不需要将整块盖板完全拆下放置，避免车间地面的油污、切屑弄脏盖板内侧，也减少了拆装过程中盖板磕碰变形的风险。另外两处带斜度的折弯卡扣位于盖板的对侧边缘，对应箱体上的锁扣位置，盖板闭合后卡扣刚好卡入箱体的锁止槽内，不需要额外加装锁具就能实现盖板的快速固定，日常需要开盖检修时，只需向上扳动卡扣即可解锁，操作流程比螺栓固定方式节省70%以上的拆装时间，适配机床日常点检、故障排查的高频开盖需求。盖板表面预留的几处方形沉台结构，是为后续加装状态指示灯、控制按钮预留的安装位，沉台深度刚好匹配常规按钮的安装螺纹段长度，安装按钮时不需要额外在盖板上增加衬套，按钮装入后端面与盖板表面基本齐平，不会突出盖板表面形成磕碰点，也能避免加工过程中飞溅的切屑直接撞击按钮头部造成误触发。沉台周边预先加工了小直径的安装孔位，孔位位置按照常用机床控制按钮的标准安装间距排布，后续用户根据自身设备的控制需求选配按钮、指示灯时，不需要重新在盖板上钻孔攻丝，直接利用预留孔位即可完成安装，降低现场改制的加工工作量。从安装边界尺寸来看，盖板的整体长宽尺寸完全匹配CA6140车床电控箱的开口尺寸，安装后盖板边缘与箱体外侧表面齐平，不会突出于机床的整体外轮廓，避免机床周边走动的操作人员、搬运的工件磕碰盖板边缘；

　　铰接支架与卡扣的位置公差控制在±0.1毫米范围内，安装后盖板翻转过程中不会出现卡滞，闭合后整个贴合面的间隙均匀，最大间隙不超过0.2毫米，能够有效阻挡直径0.5毫米以上的切屑进入箱内。在实际机床改造场景中，这款盖板也可以适配同尺寸规格的其他普通车床电控箱使用，只要箱体开口尺寸、铰接位与锁扣位的间距匹配，不需要修改结构即可直接替换原有锈蚀、变形的旧盖板，相比重新测绘加工的自制盖板，该结构的折弯角度、孔位位置都经过实际装机验证，不会出现安装错位、翻转干涉的问题。设计过程中也充分考虑了钣金加工的工艺性，所有折弯处的内圆角半径设置为1.5毫米，匹配3毫米铝板的最小折弯半径要求，折弯过程中不会出现铝板外侧开裂的问题；所有安装孔的孔边距离折弯线的距离都大于2倍板厚，避免折弯时孔位出现拉伸变形；盖板四个角都做了小半径的圆角处理，避免安装、搬运过程中锐角划伤操作人员。
