多工位反钻孔加工用Pallete型装夹治具

　　在中小尺寸结构件的反钻孔加工工序中，传统单工位装夹方案往往需要操作人员反复完成零件装夹、找正、拆卸的循环，单批次加工的辅助时间占比甚至超过切削时间本身，尤其在零件批量达到数百件量级时，装夹环节的效率瓶颈会直接拉低整台机床的稼动率。这套多工位Pallete型夹具的设计初衷，就是针对反钻孔工序的加工特性，通过集成化的装夹布局压缩非切削时间，同时保证每个工位的装夹一致性，降低重复定位带来的孔位偏差。

　　从实际加工场景来看，反钻孔作业的核心难点在于刀具从零件背面进刀时，正面的定位基准无法直接观察，若单个工位的定位面存在细微铁屑残留或夹紧力偏差，很容易出现孔位偏斜、孔壁垂直度超差的问题。这套夹具采用整体式基座设计，基座底面做了0.01mm平面度的精磨处理，可直接适配CA6140等普通卧式车床的中拖板安装位，也可通过过渡板安装在立式加工中心的工作台上，安装时仅需要通过基座两侧的定位键与机床T型槽配合，即可完成整体找正，无需每次更换批次时重复校准夹具位置。

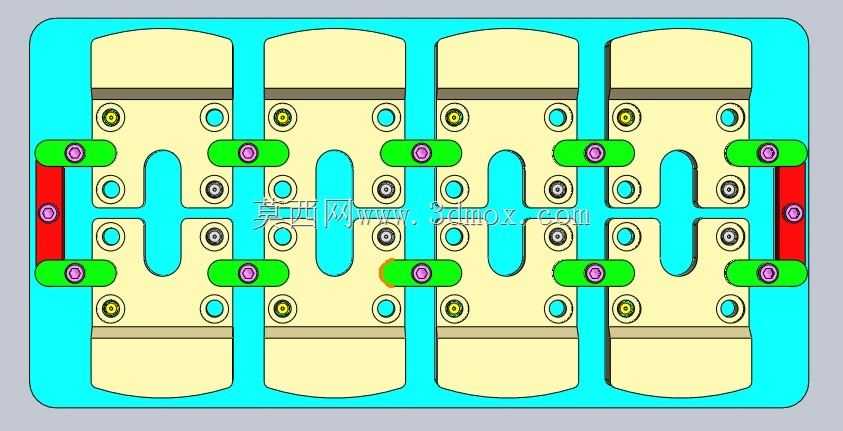

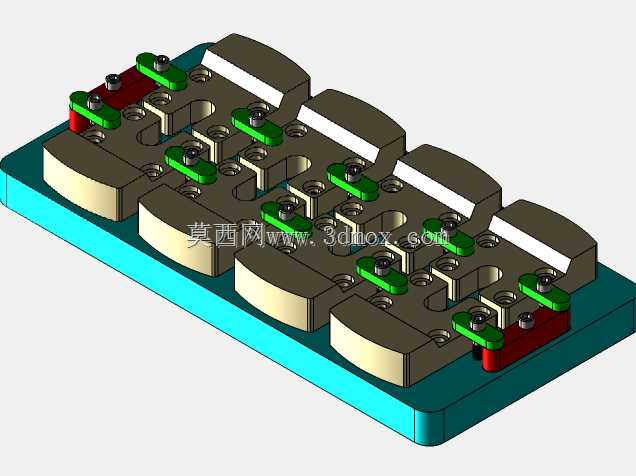

　　夹具的工位布局采用双排对称设计，单排设置4个独立装夹工位，整组夹具可同时完成8个零件的装夹固定。每个工位的定位结构采用一面两销的经典定位方案，主定位面为与基座一体加工的硬质支撑块，支撑块表面做了渗碳淬火处理，硬度达到HRC58-62，可抵御长期装夹带来的磨损，同时支撑块边缘设计了排屑缺口，加工过程中产生的铁屑可顺着缺口落入基座下方的排屑空间，避免铁屑堆积在定位面与零件之间造成装夹间隙。每个工位的夹紧元件采用旋转式压板，压板的压紧点正对零件下方的支撑块位置，避免夹紧力造成零件变形，压板表面的绿色防滑层可增大与零件表面的摩擦力，同时防止硬质压板压伤零件已加工表面。

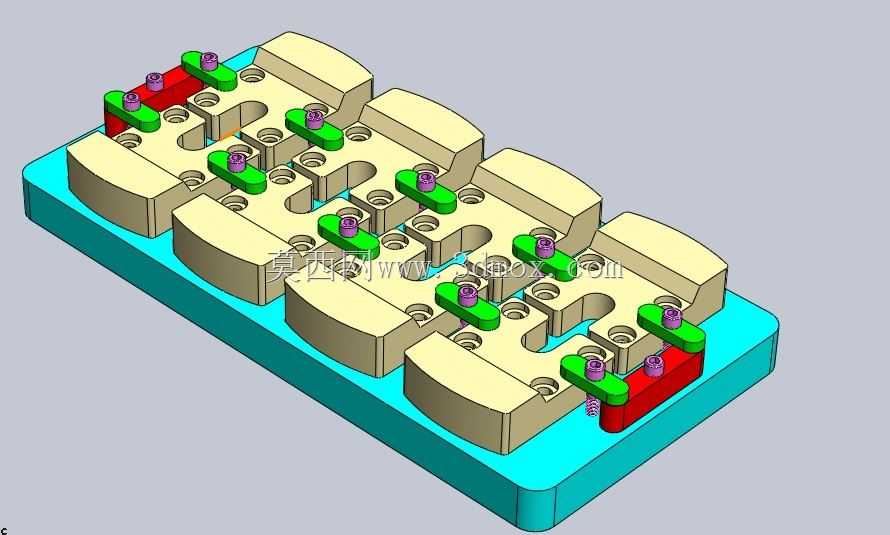

　　在设计细节上，这套夹具充分考虑了反钻孔加工的刀具避让需求，每个工位的定位块中间都预留了足够的刀具过孔空间，刀具从基座下方进刀时，不会与夹具本体发生干涉，过孔周围还设计了环形的沉台，可容纳钻孔过程中带出的切削液和细碎铁屑，减少切削液飞溅到机床导轨面的概率。夹具两端设置了红色的定位挡块，可作为零件轴向定位的粗基准，操作人员装夹时仅需要将零件推靠到挡块位置，即可快速完成零件的初定位，随后拧紧压板螺栓即可完成装夹，单批次8个零件的装夹时间可控制在2分钟以内，相比传统单工位夹具的装夹效率提升60%以上。

　　从安装边界来看，这套夹具的整体外形为矩形结构，基座边缘做了倒角处理，避免安装时磕碰机床导轨，基座上的所有夹紧元件、定位元件均未超出基座的外轮廓范围，安装后不会与机床的刀架、主轴护罩等部件发生运动干涉。夹紧力的设计经过测算，单个压板的夹紧力控制在800-1200N区间，既可以保证零件在钻孔切削力作用下不发生位移，也不会因为夹紧力过大导致薄壁零件产生变形。每个工位的定位销位置都做了可微调设计，当加工不同尺寸的同系列零件时，仅需要更换定位销和调整挡块位置，即可快速适配新的零件装夹需求，无需重新制作整套夹具，大幅降低了多品种小批量生产的工装成本。

　　在实际使用过程中，这套夹具的排屑性能经过了多轮优化，基座表面采用了倾斜式的导流设计，切削液带着铁屑可顺着倾斜面流向夹具两端的排屑口，不会在定位面周围堆积，操作人员仅需要在每批次加工完成后用压缩空气吹扫一次，即可清理干净夹具表面的残留切屑，维护难度极低。同时夹具的所有易损件，包括压板、定位销、支撑块都采用了标准化设计，损坏后可直接更换标准件，无需对夹具本体进行二次加工，进一步降低了工装的长期使用成本。对于需要频繁进行反钻孔加工的机加工车间来说，这类多工位集成夹具不仅能提升单台设备的加工效率，还能降低操作人员的劳动强度，减少重复装夹带来的人为误差，稳定零件的加工质量。
