CA6140机床配套剪式顶升支撑构件

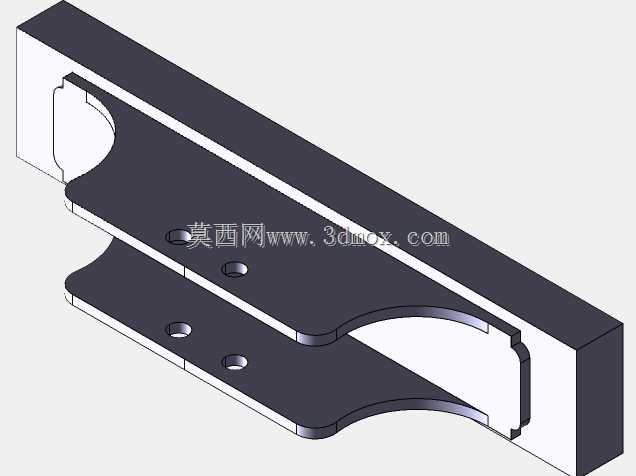

　　在普通卧式车床的日常加工与维护场景里，这类剪式顶升支撑构件的应用覆盖了多个实操环节，不管是主轴箱检修时的部件承托、大溜板拆装过程中的位置微调，还是加工重型长轴类工件时的辅助支撑，都能看到这类构件的实际使用。区别于通用立式千斤顶的结构形式，这款剪式结构的支撑件采用双层叠合板式剪臂设计，整体外形为扁平长条形结构，闭合状态下整体厚度控制在较低范围，能够顺利塞入CA6140车床床身与溜板底部的狭窄间隙，不会因为自身高度过高无法适配机床的安装空间。从结构设计逻辑来看，构件的上下两块承托板分别对应设备的固定基面与被顶升部件的接触面，板面上预留的多个沉头安装孔，既可以通过螺栓将下支撑板固定在机床辅助工装的基准平台上，

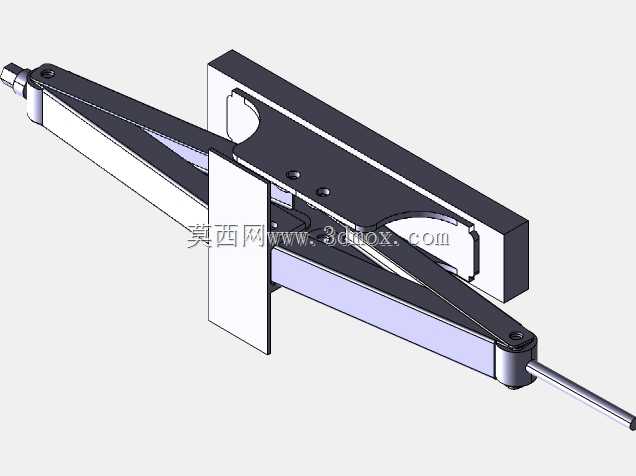

　　避免顶升过程中构件出现滑移偏移，也能在上支撑板面加装防滑垫或者定制适配的支撑头，匹配不同外形的被支撑部件，防止接触应力集中刮伤工件或者机床漆面。剪臂的铰接位置采用了等距排布的销轴孔设计，顶升过程中上下承托板始终保持平行状态，不会出现普通螺旋千斤顶顶升时的偏摆问题，这一点在机床精度调校场景里尤为重要——当需要微调尾座中心高与主轴同轴度的时候，平行顶升的特性可以保证尾座在升降过程中不会出现横向错位，减少调校过程中的反复找正工作量。从安装边界尺寸来看，构件的长度方向适配CA6140车床床身导轨下方的空余空间，宽度方向不会超出导轨防护罩的内侧范围，完全伸出时的顶升行程覆盖了机床日常维护所需的调整高度，

　　既不会因为行程不足无法将部件顶到预定位置，也不会因为行程过大导致顶升后结构稳定性下降。在实际加工配套场景中，这类剪式支撑还可以配合机床的跟刀架、中心架使用，当加工长度超过一米的细长轴时，在工件中部的下方架设该支撑件，通过调整顶升高度给工件提供一个稳定的辅助支撑点，能够有效抵消切削过程中工件受到的径向切削力，减少工件的让刀变形，提升长轴类零件的加工圆柱度精度。不同于液压式顶升结构存在的泄漏风险、螺旋顶升结构存在的回程慢问题，这款剪式结构的支撑件采用纯机械铰接传动，日常维护只需要定期给铰接销轴加注润滑脂即可，在车间多油污、多切削液的使用环境下，不会因为密封件老化出现故障，长期使用的可靠性更高。

　　结构设计时还特意在承托板的两端做了圆弧过渡处理，一方面是避免尖锐边角在安装使用过程中刮伤操作人员的手部，另一方面也能在构件塞入狭窄间隙时，减少边角与机床部件的卡滞，提升安装操作的顺畅度。上下剪臂的板面采用了等强度设计思路，在铰接孔的周边做了局部加厚处理，而板面非受力区域做了适当的减薄，在保证整体结构刚性、满足额定顶升载荷要求的前提下，尽可能降低构件自身的重量，方便操作人员在车间内挪动转移，不需要借助起重设备就能完成布设。在机床的大修场景中，这类剪式支撑还可以作为床身水平调校的辅助支撑，配合水平仪调整床身的安装水平度，由于剪式结构的升降调节是线性连续的，相比垫铁的分级调整，能够实现更精细的高度微调，更快将床身的水平精度调整到允许的误差范围内。需要注意的是，使用这类支撑构件时，要保证上下承托面的接触面积不小于承托板面积的三分之二，避免偏载导致剪臂受力不均出现变形，同时铰接位置的销轴要定期检查磨损量，当销轴与孔的配合间隙超过允许值时要及时更换，防止顶升过程中出现结构失稳。
