CA6140车床专用双向轴接块结构设计

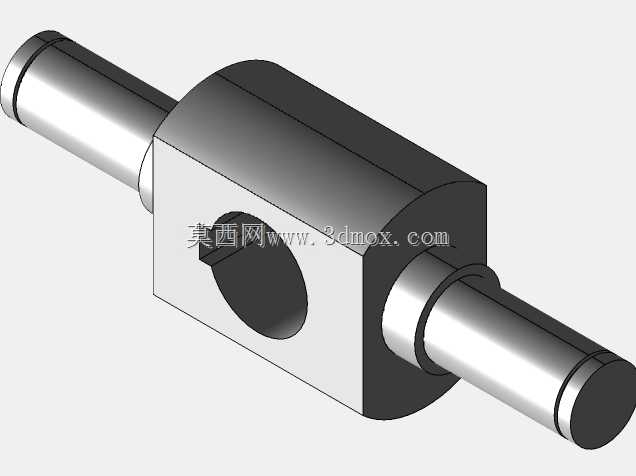

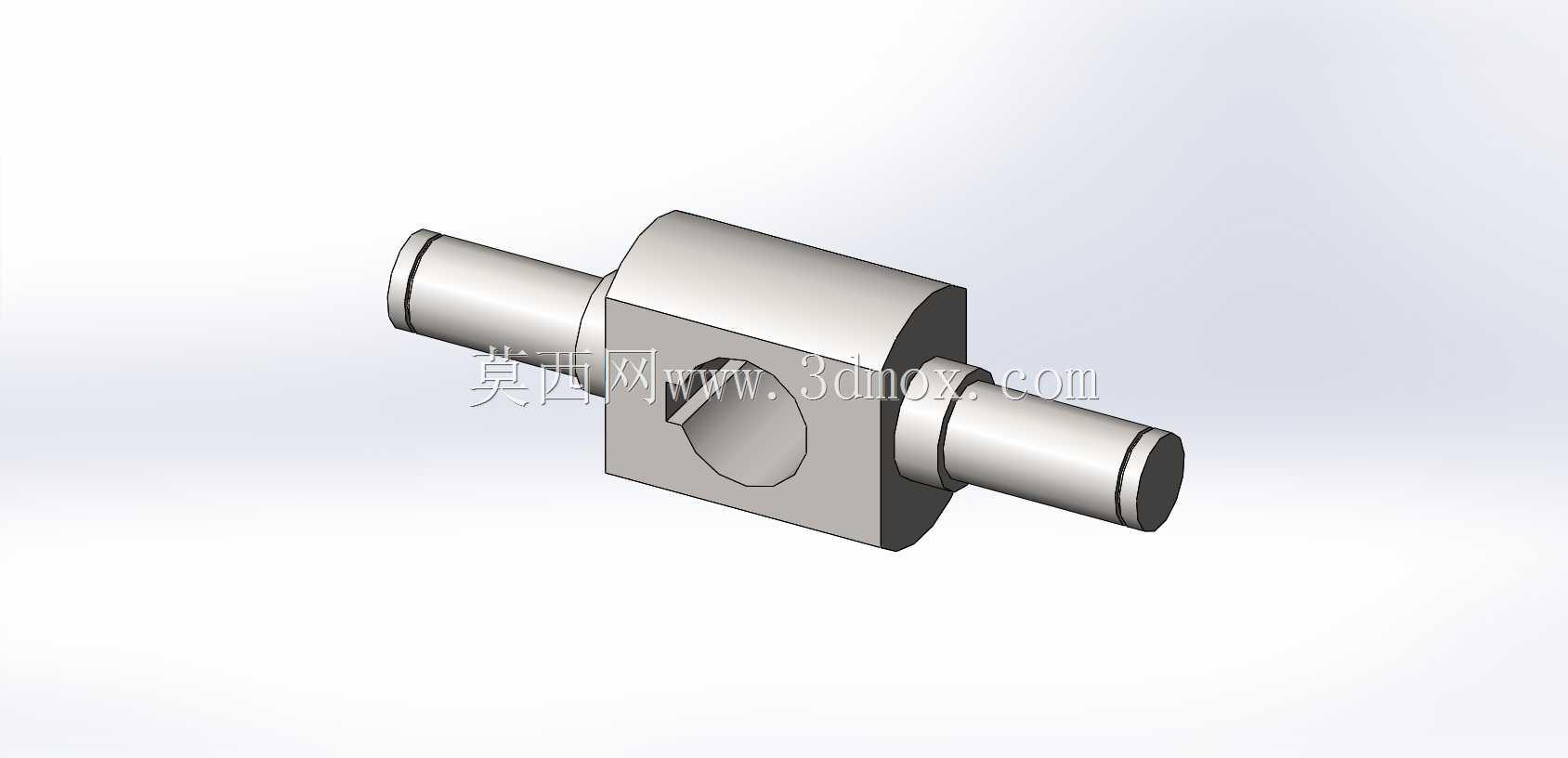

　　在普通卧式车床的进给传动链布局中，这类带双侧伸出轴的中间接块承担着扭矩传递与运动换向的核心衔接作用，区别于常规的刚性联轴器，其本体中部开设的径向通孔是为了适配拨叉的嵌入安装，当车床操作手柄带动拨叉动作时，可推动该接块沿轴向在花键轴上滑移，实现不同传动齿轮副的啮合切换，最终完成主轴转速或者进给量的档位调整。从结构设计逻辑来看，双侧伸出轴的同轴度公差被严格控制在0.02mm以内，避免高速转动时出现径向跳动引发的传动振动，轴段表面设计的环形退刀槽是为了适配轴用挡圈的安装，对滑移行程做硬限位，防止接块滑移超程脱离啮合区间。本体中部的方形结构并非随意设计，其相邻面的垂直度公差要求达到0.015mm，

　　一方面是为了在滑移过程中与导轨面保持稳定贴合，减少卡滞风险，另一方面方形结构的平面可作为拨叉作用力的承载面，相比圆柱面能承受更大的轴向推力，长期使用也不会出现接触面压溃变形的问题。径向开设的通孔内壁做了Ra1.6的粗糙度处理，与拨叉端部的销轴形成间隙配合，间隙量控制在0.03-0.05mm之间，既保证拨叉动作时能顺畅带动接块移动，又不会因间隙过大产生传动冲击。从安装边界来看，双侧轴段的直径与配套衬套的内孔尺寸完全适配，安装时需先将衬套压入变速箱的对应安装孔位，再将接块的轴段穿入衬套，轴端预留的1.5mm卡簧槽用于安装轴用挡圈，限制接块的最大窜动量，本体方形部分的宽度比变速箱内对应滑移槽的宽度小0.1mm，

　　保证滑移时无卡滞同时不会出现周向转动。实际应用场景中，这类零件长期处于带载滑移的工况，因此材质选用45号钢经调质处理，硬度达到HB220-250，轴段表面做高频淬火处理，深度1-1.5mm，硬度达到HRC45-50，提升轴段与衬套配合面的耐磨性能，延长零件的更换周期。设计过程中需要重点核算接块的抗扭截面系数，中部方形结构与轴段的过渡位置采用R2的圆角过渡，避免应力集中引发的疲劳断裂，径向通孔的孔口位置做C1倒角，既方便拨叉销轴的装配，也能去除孔口的毛刺锐边，防止装配时刮伤配合零件。在车床的日常维护中，该接块的滑移面需要定期涂抹锂基润滑脂，减少滑移时的摩擦阻力，避免出现档位切换卡滞、挂档不到位的问题，当轴段与衬套的配合间隙超过0.1mm时，需要及时更换衬套或者接块，防止传动间隙过大引发的打齿故障。
