立式可调压合密封作业装置结构设计

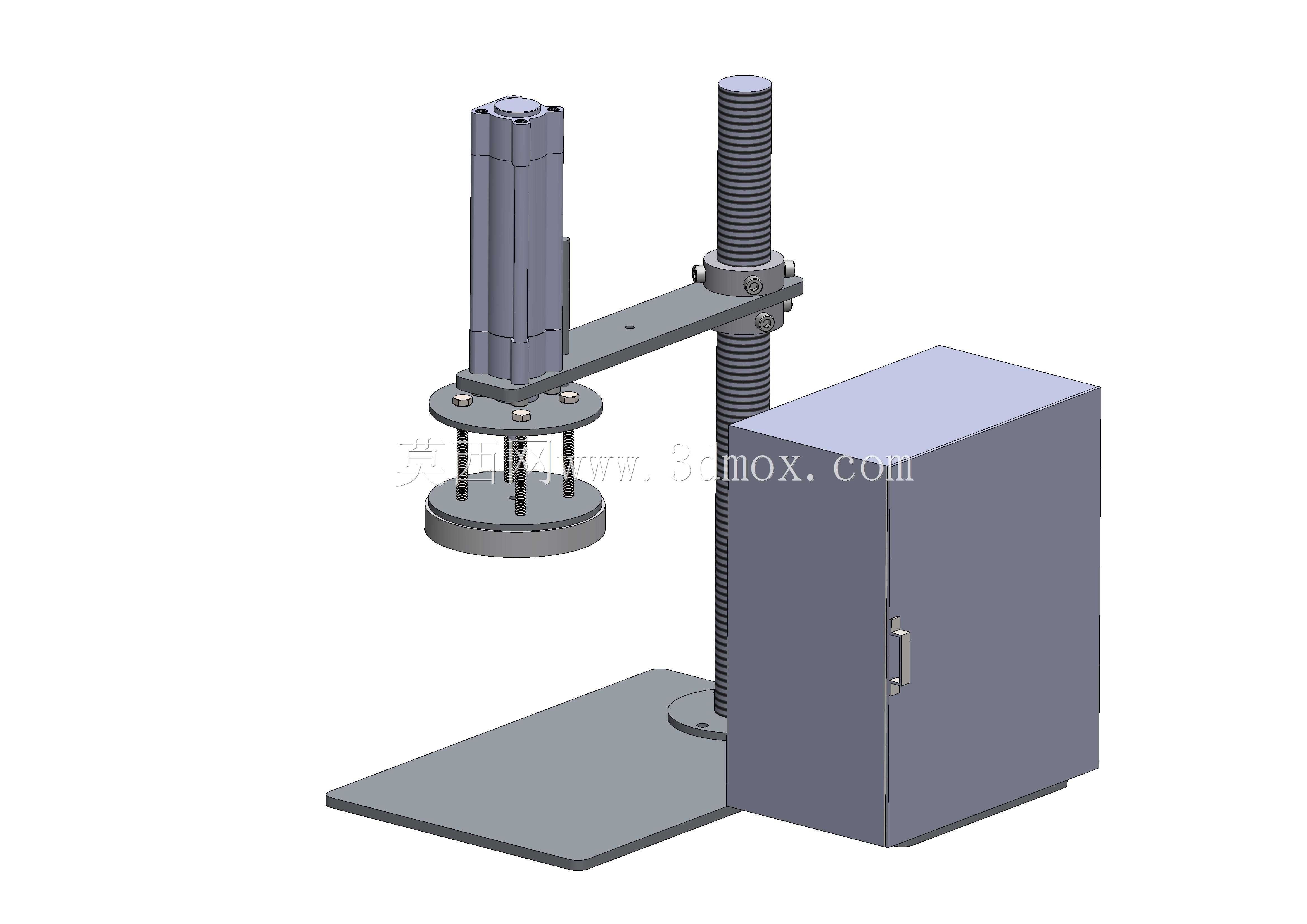

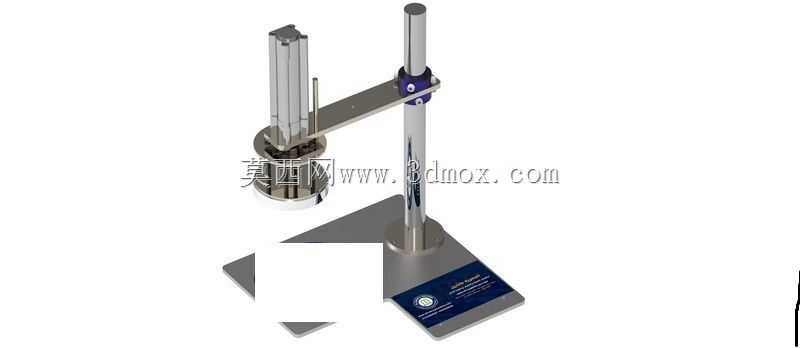

　　这套装置主要面向需要对箱体类工件完成端面密封压合作业的生产场景，常见于小型五金箱体、电气盒体、包装容器的密封工序中，替代传统人工按压的作业方式，保证压合面受力均匀，避免密封件偏位、压合不到位导致的泄漏问题。从结构布局来看，整套装置采用落地式平板底座作为安装基准，底座采用整块钢板加工而成，平面度控制在合理公差范围内，保证整套设备放置时的稳定性，避免压合作业过程中出现机身倾斜、晃动的问题。压合执行单元采用立式布置的驱动元件搭配压盘结构，压盘端面根据常见密封面的形状设计为圆形平面，边缘做倒角处理，避免压合过程中刮伤工件表面的密封层；驱动元件的输出端与压盘之间通过法兰连接，保证同轴度公差，防止压合过程中出现偏载，

　　导致局部压力过大损坏工件或者密封件。高度调节机构采用梯形丝杆搭配锁紧抱箍的结构，丝杆垂直固定在底座上，横向悬臂通过抱箍夹紧在丝杆的对应高度位置，调节时松开抱箍即可沿着丝杆上下滑动悬臂，适配不同高度的工件压合需求，调整到目标高度后锁紧抱箍即可固定悬臂位置，这种调节方式结构简单可靠，调节过程不需要复杂的工具，现场操作人员可以快速完成高度切换，适配多规格小批量的生产需求。电控柜体独立布置在底座的侧方位置，与压合机构保持安全距离，柜体采用封闭式薄钢板焊接结构，侧面安装带锁的柜门，方便内部电气元件的检修与维护，柜体内部预留了电气元件的安装空间，可以布置驱动元件的控制回路、开关电源、操作按钮对应的接线端子，

　　柜体与压合机构之间的走线通过底座下方的走线槽布置，避免线缆外露被工件剐蹭或者被压合机构碰损，提升设备运行的安全性。从安装边界来看，整套装置的底座占用平面尺寸较小，不需要额外做地基固定，直接放置在平整的车间地面或者工作台面上即可投入使用，对安装场地的要求较低，适合小型加工车间、装配线旁的工位布置。压合作业时，操作人员将待密封的工件放置在压盘正下方的底座平面上，定位完成后启动驱动元件，压盘垂直下行将密封件均匀压合到工件的密封面上，保压设定时长后驱动元件带动压盘复位，即可完成单件工件的密封作业。设计过程中重点考虑了压合过程的受力稳定性，悬臂与丝杆的连接位置做了加强筋处理，避免压合作业时悬臂出现下挠变形，保证压盘始终保持水平状态，

　　压合面的压力分布均匀；压盘下方的底座平面没有设置额外的定位工装，预留了足够的安装空间，使用方可以根据自身加工的工件形状，自行设计配套的定位夹具固定在底座上，拓展设备的适用范围。驱动元件的选型匹配常规密封压合所需的压力范围，既不会因为压力过小导致密封件压合不到位，也不会因为压力过大压坏薄壁类工件，适配大多数非金属密封垫、密封圈的压装密封需求。整套结构没有复杂的传动部件，日常维护只需要定期给梯形丝杆涂抹润滑脂，检查抱箍的锁紧螺栓是否松动，检查驱动元件的固定螺丝是否紧固即可，维护成本较低，适合中小加工企业的装配工位使用。在结构细节上，丝杆的顶端做了限位挡圈设计，防止调节悬臂高度时悬臂从丝杆顶端滑出，造成设备损坏或者安全事故；压盘的下端面可以根据需求粘贴弹性缓冲垫，进一步缓冲压合瞬间的冲击力，保护易碎类工件的表面质量；电控柜的柜门与柜体之间设置了接地端子，避免电气故障时柜体带电引发安全隐患。
