角磨机安装固定U型支撑托架结构

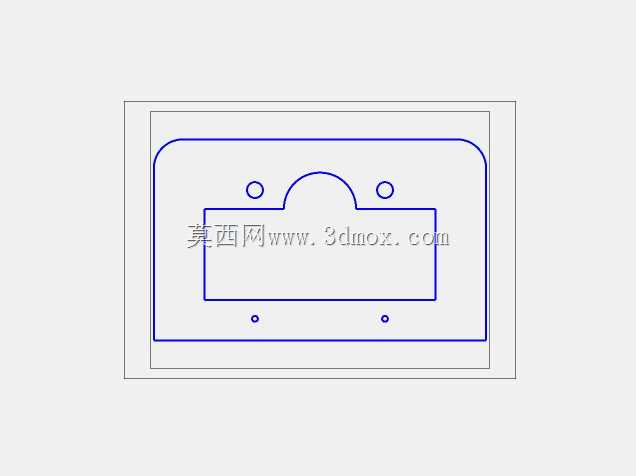

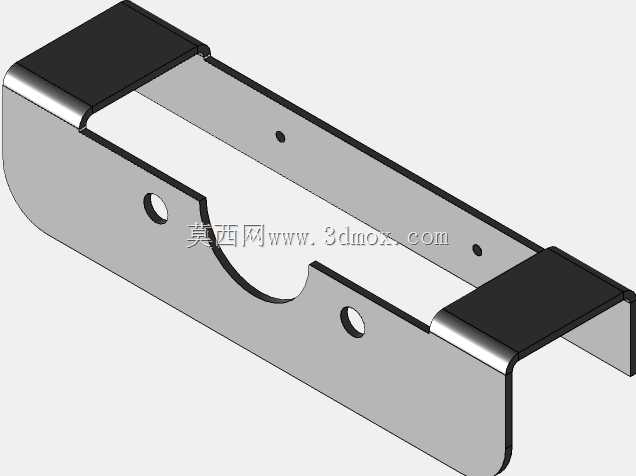

　　该支撑托架是针对角磨机工位固定需求开发的钣金类安装构件，主要应用于小型机加工工位、五金维修操作台、批量打磨去毛刺工序的角磨机倒装或侧装固定场景，替代传统手持作业模式，降低长时间手持角磨机带来的操作疲劳，同时提升打磨、切割工序的进给稳定性，减少作业过程中的抖动偏差。从结构设计来看，主体采用U型槽式钣金折弯成型，槽体内腔宽度匹配常规100型、125型角磨机的机头壳体轮廓，两端设置的黑色封边结构为橡胶减震垫，既可以填充钣金与角磨机壳体之间的装配间隙，避免硬接触刮伤设备外壳，也能吸收角磨机高速运转时产生的高频振动，降低托架整体的共振传导。槽体侧面开设的多个圆形通孔分为两类，其中直径较大的通孔为角磨机输出轴的避让位，确保角磨机安装后磨片、

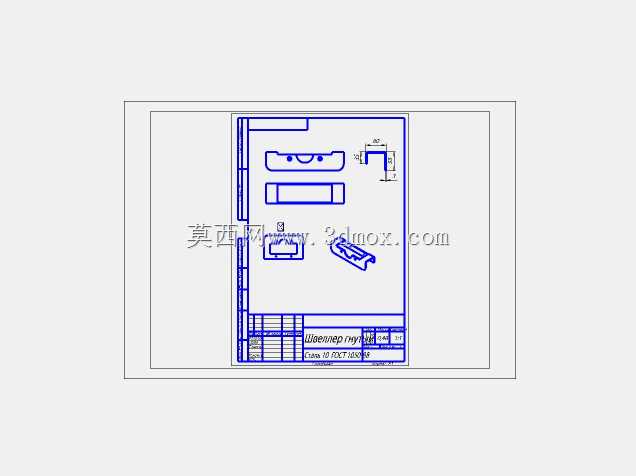

　　切割片能够正常伸出托架工作面，不会与钣金结构发生运动干涉；直径较小的通孔为安装固定孔，既可以穿装螺栓将角磨机壳体锁紧在槽体内，也可以作为托架整体与工作台面、工装架体的连接孔位，安装时可根据实际工位布局选择正装、侧装或倒装的固定方式，适配不同的作业操作习惯。设计过程中优先考虑了钣金加工的工艺可行性，主体结构采用单块钢板折弯成型，无多余焊接拼接结构，减少焊接变形带来的尺寸误差，折弯处预留的圆角半径匹配常规钣金折弯模具的R角参数，无需定制特殊模具即可完成批量加工，有效控制加工成本。槽体中部开设的弧形缺口是针对角磨机辅助手柄安装位、散热风道的避让结构，安装角磨机时无需拆除设备原有辅助手柄即可完成装配，同时不会遮挡角磨机的散热进风通道，

　　避免长时间高负载作业时电机散热不畅引发的过热故障。从安装边界来看，托架整体长度适配角磨机机头至握持段的核心受力区域，安装后角磨机的重心完全落在托架的支撑范围内，不会出现重心偏载引发的固定松动；槽体深度经过反复校核，既能够包裹住角磨机壳体的核心受力部位，提供足够的抱紧力，避免作业过程中角磨机发生偏转移位，又不会过度包裹壳体影响操作时的工件进给空间，打磨小型五金零件、切割金属型材时，工件可以顺着槽体开口方向平稳进给，操作空间无多余遮挡。两端的减震垫采用嵌入式安装结构，与钣金端面的卡槽过盈配合，长期使用不会出现脱落移位，减震垫的厚度经过匹配设计，压缩量控制在1.5mm-2mm区间，既能够提供足够的缓冲减震效果，

　　又不会因为过度压缩导致角磨机安装后出现位置偏移。托架的安装孔位采用等间距排布设计，与常规工作台的T型槽间距、工装架的标准孔位参数匹配，无需额外打孔改造即可快速完成固定安装，适配多数现有五金加工工位的安装条件。实际使用过程中，该托架除了固定角磨机完成常规打磨切割作业外，也可作为小型电动工具的通用安装支撑座，适配轮廓尺寸相近的直磨机、小型电钻等设备，拓展工位的工具适配范围，减少工位上不同工具的固定支架冗余配置。结构表面采用镀锌防锈处理，适配车间多粉尘、偶尔接触切削液的作业环境，长期使用不会出现锈蚀卡滞的问题，维护时仅需定期清理槽体内堆积的打磨碎屑、检查固定螺栓的锁紧状态即可，无需特殊的维护保养操作。
