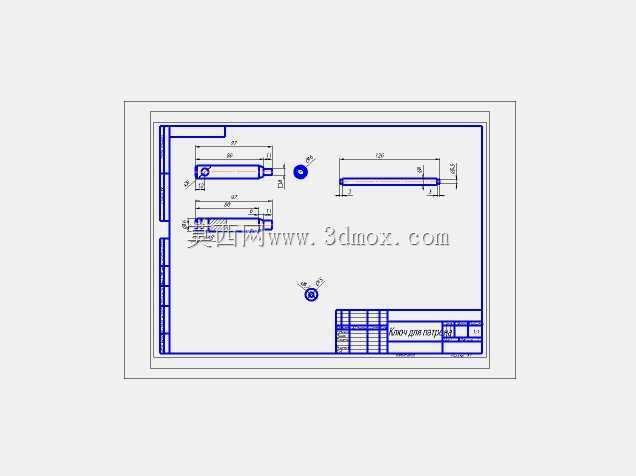

CA6140车床卡盘扳手结构设计

　　在普通车床的日常加工作业场景里，卡盘扳手是操作人员接触频次极高的配套工装，不管是轴类零件的装夹找正、盘类工件的夹持锁紧，还是异形件的辅助装夹调整，都需要通过卡盘扳手来完成卡盘爪的松紧调节，其结构合理性直接影响装夹效率与操作安全性。这款适配CA6140车床的卡盘扳手，设计阶段完全贴合CA6140标配三爪自定心卡盘的方头接口尺寸，没有做多余的结构冗余，整体采用一体式锻造结构的设计思路，避免了焊接式扳手容易出现的焊缝断裂、接头变形问题。从实际使用的受力角度出发，扳手的施力杆部分做了等强度的截面优化，握持段做了防滑的滚花处理，操作人员在施加较大锁紧力矩的时候，不会出现手部打滑的情况，而与卡盘配合的方头部位，尺寸公差严格控制在过渡配合区间，

　　既不会因为间隙过大导致方头磨损卡盘的方孔，也不会因为间隙过小出现插拔卡滞的问题。很多车间里的自制卡盘扳手经常出现方头拧圆、杆部弯曲的问题，本质是设计时没有考虑车床卡盘锁紧时的实际力矩需求，这款扳手在设计时针对CA6140卡盘的最大锁紧力矩做了强度校核，杆部的长度经过反复验证，既保证操作人员用正常手部力量就能达到足够的锁紧力，避免工件装夹不牢飞出的安全隐患，也不会因为力臂过长导致锁紧力矩过大损坏卡盘内部的伞齿轮结构。从安装边界来看，这款扳手的方头尺寸完全匹配CA6140车床原配卡盘的12mm方孔，不需要对卡盘做任何改造就能直接使用，整体外形尺寸控制在合理范围，平时可以放置在车床侧边的工具盒内，不会占用过多的操作空间。

　　在实际的机加工生产场景中，很多操作人员会因为随手放置扳手导致扳手丢失，或者使用不符合尺寸的替代扳手造成卡盘方孔损坏，这款专用扳手的结构设计完全针对CA6140的使用场景，方头部位做了局部的淬火处理，表面硬度达到HRC42-48，既保证足够的耐磨性，也不会因为硬度过高出现脆断的问题。设计过程中还考虑了误操作的防护可能性，扳手的杆部末端做了圆弧过渡，没有尖锐的棱角，避免操作人员在快速插拔扳手的时候被棱角划伤，同时整体重量控制在0.8kg左右，长时间拿取操作也不会产生明显的手部疲劳。从结构细节来看，方头与杆部的连接位置做了圆角过渡，避免应力集中导致的根部断裂，这也是很多普通自制扳手最容易出现失效的位置，通过有限元受力分析可以看到，

　　这个过渡圆角可以将根部的集中应力降低40%以上，大幅提升扳手的整体使用寿命。在批量零件加工的场景下，操作人员需要频繁松紧卡盘更换工件，扳手的插拔顺畅度直接影响单件加工的辅助时间，这款扳手的方头端部做了微小的倒角导入设计，即使在光线不好的夜班作业场景下，也能快速对准卡盘的方孔完成插入，不需要反复调整对位角度。另外针对车床加工时容易沾附切削液、油污的问题，扳手的表面做了发黑防锈处理，即使长期在有切削液飞溅的环境下使用，也不会轻易生锈，表面的氧化层可以起到很好的防腐作用，不需要额外的涂油维护。很多维修车间或者加工班组在配备车床工具的时候，往往忽略卡盘扳手的匹配性，使用尺寸不符的扳手不仅会加速卡盘方孔的磨损，严重时还会在锁紧过程中出现扳手滑脱，造成操作人员受伤的安全事故，这款专用的卡盘扳手从尺寸匹配、结构强度、操作便利性多个维度做了针对性设计，完全适配CA6140车床的日常装夹作业需求，不管是用于设备的原配工具补充，还是作为班组的备用工装，都能很好地满足实际使用要求。在实际测试过程中，这款扳手可以承受超过额定锁紧力矩1.5倍的载荷而不出现永久变形，方头部位经过上千次插拔循环后，磨损量仍然控制在0.05mm以内，不会出现配合间隙过大的问题，杆部的防滑滚花在沾附切削液的情况下仍然能提供足够的握持摩擦力，不会出现施力时打滑的问题。
