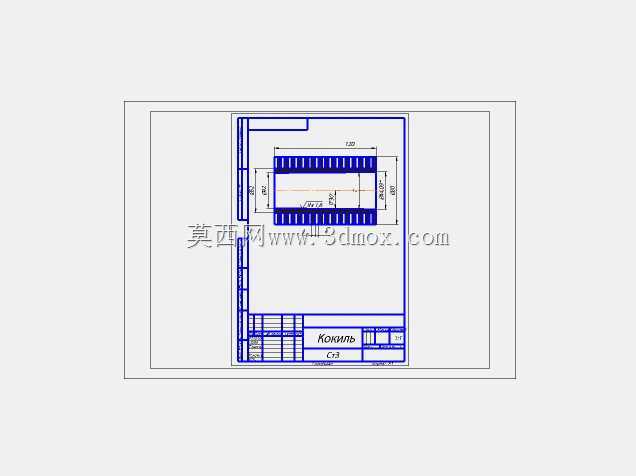

铝合金铸造用金属型浇注模具结构

　　这套金属型浇注结构主要面向铝合金铸件的小批量生产场景，在汽配、通用五金零部件的铸铝件生产环节中，金属型模具相比砂型具备更快的冷却速度，铸件内部晶粒更细密，力学表现更稳定，同时模具可重复使用次数高，省去了每次造型、合箱的砂型制备工序，对于结构不算特别复杂、批量稳定的铝铸件生产，能有效压缩单件生产的周期。从结构设计逻辑来看，整套模具遵循金属型重力浇注的核心设计原则，分型面选择在铸件最大投影轮廓处，确保开模后铸件能顺利脱出，不会出现结构卡滞。浇注系统的流道截面做了渐变设计，从浇口杯到内浇口逐步收窄，控制铝液充型速度在0.8-1.2m/s区间，避免充型过快卷气造成铸件气孔缺陷，同时也防止充型过慢导致铝液提前冷却，出现冷隔、浇不足的问题。

　　模具的型腔部分直接成型铝铸件的外轮廓，表面粗糙度控制在Ra1.6以内，减少铸件后续打磨的工作量，型腔壁厚根据铸件壁厚做匹配设计，铸件壁厚3-5mm的区域对应的模壁厚度取20-25mm，保证足够的蓄热能力同时，不会因为模壁过厚导致模具整体重量过大，增加开模合模的操作负荷。模具的开合定位依靠侧边的导柱结构实现，导柱与导套的配合间隙控制在0.03-0.05mm，合模时能精准对齐两半型腔，避免错型导致的铸件尺寸超差，导柱端部做了15度导入倒角，即使合模时存在小幅位置偏差，也能顺利导入导套完成定位。排气设计上，在型腔的最高处、铝液最后填充的死角位置开设了深度0.2mm的排气槽，槽宽8-10mm，既能让型腔内的空气在铝液充型时顺利排出，

　　又不会因为槽深过大导致铝液钻入形成飞边。模具的安装边界适配常规的台式金属型浇注工作台，整体外形尺寸控制在420mm×280mm×190mm范围内，底部预留了两个M12的安装螺栓孔，孔距为220mm，可直接固定在常规浇注工作台上，不需要额外制作转接安装板。锁紧结构采用快速搭扣设计，合模后扳动搭扣即可将两半模具锁紧，锁模力能满足重力浇注时的铝液压力要求，不会出现涨模导致的铸件飞边过厚问题，开模时只需松开搭扣，借助撬口即可轻松分开两半模具，取出成型后的铝铸件。在实际生产使用中，这套模具每次浇注前需要在型腔表面喷涂一层氧化锌基脱模涂料，涂料厚度控制在0.1-0.2mm，既能防止铝液直接粘焊在模具钢表面，又能调节铸件不同位置的冷却速度，

　　在铸件厚大部位对应的模壁位置，还可以根据需要增设冷却水道或者局部散热片，加快厚大部位的冷却速度，避免铸件出现缩松缺陷。模具的浇口杯设计为敞口扩径结构，能承接浇注时倒出的铝液，减少铝液飞溅，同时起到一定的挡渣作用，浮在铝液表面的氧化渣会滞留在浇口杯内，不会随铝液进入型腔造成铸件夹渣缺陷。针对铝合金浇注时容易出现的针孔问题，模具设计时在型腔侧面预留了排气塞安装位，可根据实际铸件的气孔情况，在易卷气位置安装铜质排气塞，进一步提升排气效率。整套结构没有多余的复杂机构，所有易磨损的导套、锁紧搭扣都采用标准件设计，后期维护更换时不需要重新加工定制，直接采购对应规格的标准件即可替换，降低了模具的长期使用维护成本。
