带油箱盖的百合型清洁开口结构设计

　　在流体存储、小型动力设备以及工业罐体的日常运维场景里，清洁开口是兼顾密封防护与内部检修、清洁作业的核心结构部件，这类部件的设计合理性直接影响罐体的密封可靠性、运维操作便捷性，甚至会决定存储介质的污染风险等级。本次呈现的带油箱盖的百合型清洁开口结构，正是针对小口径罐体清洁、检查需求开发的嵌入式安装部件，适配各类需要定期清理内部沉积杂质、检查内壁状态的小型储液罐、润滑油箱、工艺介质储罐场景。

　　从实际功能逻辑来看，该结构的核心作用是在罐体封闭运行阶段提供可靠的端面密封，避免介质泄漏、外界粉尘或水汽进入罐体内部污染介质，在需要开展运维作业时，无需拆解周边管路或罐体主体结构，仅通过操作该开口的盖板即可快速暴露内部通道，操作人员可借助该通道完成内壁擦拭、沉积杂质清理、内部构件目视检查等作业，相比传统的螺栓紧固式检修口，该结构的操作步骤更简洁，日常运维的效率提升明显，尤其适合布置在空间紧凑、运维操作空间受限的设备安装位置。

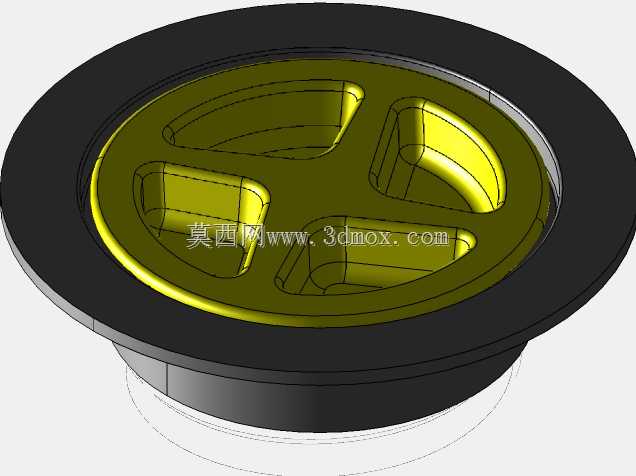

　　设计思路上，该结构采用了嵌入式法兰安装的整体布局，外圈的黑色环形法兰边作为安装定位基准，安装时法兰边贴合罐体开口外侧的安装平面，通过法兰边下方的嵌入段与罐体开口的内壁形成配合定位，嵌入段的外径与罐体开口内径采用间隙配合设计，配合公差控制在H8/f7区间，既能够保证安装时的顺利对位，也能为后续的密封胶圈预留足够的压缩形变空间，避免安装过程中胶圈被剪切破损。法兰边的厚度根据开口通径做了匹配设计，保证在螺栓压紧或者卡扣锁紧的状态下，法兰边不会出现翘曲变形，确保整个密封端面的压力分布均匀，避免局部压力不足导致的渗漏问题。

　　盖板部分采用了三辐条的百合造型结构，这种结构并非单纯的外观设计，而是兼顾了结构强度与操作便利性的优化选择：三条辐条从盖板中心向外延伸至盖板边缘，在盖板内侧形成了均匀分布的加强筋结构，相比同厚度的平板式盖板，三辐条结构的抗弯截面模量提升了40%以上，能够承受罐体内部介质产生的静压力，以及设备运行过程中产生的振动冲击，避免盖板受压变形导致密封失效；同时三条辐条之间形成的镂空凹陷结构，可作为操作人员开合盖板时的施力点位，无需额外设计突出的把手结构，既减少了部件的整体突出高度，避免在设备安装空间内与周边构件产生干涉，也降低了外部磕碰导致盖板损坏的概率。盖板与法兰底座之间采用了铰接连接方式，铰接轴的位置做了隐藏式设计，不会突出于法兰安装平面，开合过程中盖板的转动轨迹完全控制在法兰外圈的轮廓范围内，不会对周边的安装结构产生运动干涉。

　　密封结构的设计上，盖板与法兰底座的配合面设置了环形密封槽，密封槽的截面为矩形，适配标准截面的O型橡胶密封圈，密封圈的压缩率控制在20%-25%区间，这个压缩率区间既能够保证在盖板锁紧状态下，密封圈充分填充配合面之间的微观间隙，实现可靠的静密封，也不会因为压缩率过大导致密封圈过早出现永久形变、老化开裂的问题，延长密封件的更换周期。考虑到部分应用场景中存储的介质为润滑油、液压油等矿物油类介质，密封圈的材质推荐选用丁腈橡胶，若应用场景涉及弱酸弱碱类工艺介质，则可更换为氟橡胶材质，密封槽的尺寸设计兼容两种材质的同线径密封圈，无需修改主体结构即可适配不同介质的使用需求。

　　安装边界方面，该结构的整体外轮廓为圆形，法兰外圈的直径比罐体开口直径大30%左右，保证安装时法兰边有足够的接触面积压紧在罐体安装面上，法兰边下方的嵌入段高度根据罐体壁面的厚度做了适配，常规版本的嵌入段高度为15mm，适配壁厚2-10mm的罐体安装，若罐体壁面厚度超出该范围，可调整嵌入段的高度尺寸，无需修改其余结构参数。安装时需要在罐体安装面与法兰边之间加装一层密封垫片，垫片的内径与嵌入段外径一致，外径与法兰外圈直径一致，进一步提升安装面的密封可靠性，避免介质从法兰与罐体的配合面处渗漏。锁紧方式上，该结构采用了快拆式卡扣锁紧，卡扣的锁紧点均匀分布在法兰外圈的三个位置，与盖板的三条辐条位置对应，锁紧时卡扣的压紧力直接作用在辐条对应的盖板位置，力的传递路径更短，能够保证密封面的压力均匀分布，相比单点锁紧结构，三点锁紧的方式不会出现盖板偏斜、局部密封不严的问题，开合操作时仅需要依次拨开三个卡扣即可翻开盖板，单人即可完成全部运维操作，无需借助额外的工具。

　　从结构强度的校核角度来看，该结构的主体材质选用玻纤增强尼龙材质时，即可满足0.3MPa以下的内部工作压力需求，若应用场景的工作压力更高，可将材质更换为铝合金或者不锈钢材质，结构的壁厚、加强筋尺寸无需做大幅调整即可满足强度要求，材质替换的适配性较强。需要注意的是，若采用3D打印方式制作该结构的样件进行验证，螺纹配合位置需要预留足够的后处理余量，因为3D打印的层纹会导致螺纹的实际配合尺寸出现偏差，直接打印成型的螺纹副容易出现配合过紧或者间隙过大的问题，建议螺纹位置采用攻丝后处理的方式加工，保证螺纹配合的可靠性。另外在清洁作业完成后，需要检查密封圈表面是否附着有杂质颗粒，若有杂质需要及时清理，避免杂质夹在密封面之间导致密封失效，长期使用过程中需要定期检查密封圈的老化状态，若出现硬化、开裂的情况需要及时更换，保证结构的密封性能始终处于可靠状态。

　　在实际的设备配套场景中，该结构可直接替换各类小型设备上原有采用螺栓紧固的同通径清洁口，不需要对罐体的开口尺寸做修改，安装替换的成本较低，同时快拆式的设计能够大幅降低日常运维的操作时间，尤其适合应用在需要频繁开展清洁、检查作业的设备上，比如小型润滑油站的油箱、切削液循环系统的储液箱、小型化工试验装置的工艺罐体等场景，能够在保证密封可靠性的前提下，有效提升运维作业的效率。
