JST XH内螺纹母接头结构设计

　　在消费电子、小型工控设备、自制DIY电子装置的线束连接场景里，XH系列接插件是出镜率极高的连接部件，这类间距2.54mm的连接器，凭借适中的接触强度、低廉的成本、成熟的供应链体系，广泛用在电路板对外接线、模块间信号与小电流供电连接场景中。这次做的这个母接头模型，核心是为了做设备外壳结构设计时做干涉检查、安装位预留用的，不需要复刻端子内部的弹片细节、塑壳的注塑脱模斜度这些非必要结构，只要把外部安装边界、插接配合的关键尺寸做准，就能满足结构设计阶段的使用需求。

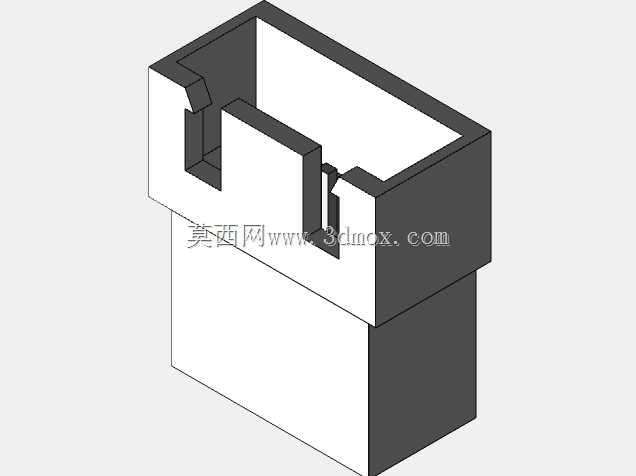

　　做这个模型的时候最先敲定的是插接方向的配合尺寸，母头和公头对插的插入深度是必须卡死的数值，要是这个尺寸做偏了，外壳上预留的插接口要么会顶住公头导致插不到位，要么留的缝隙太大，线束拉扯的时候接头容易松脱。塑壳的外部轮廓做了简化，把实际产品上的注塑进胶点、表面细微的脱模纹理都去掉了，只保留了侧壁的卡扣凸台结构——这个结构是和公头塑壳卡合锁定的关键，做外壳避让的时候必须把这个凸台的位置、突出高度留够，不然装配的时候卡扣会被外壳内壁顶住，没法正常卡紧，后期使用中受震动容易出现接触不良的问题。

　　从安装边界来看，这个母接头是直接焊在PCB板上的，所以模型底部特意保留了插针伸出塑壳的长度段，用来核对PCB板到外壳内壁的安全距离，避免插针末端碰到外壳造成短路，尤其是用金属外壳的设备，这个距离的校核是结构评审里必查的项。塑壳两侧的导向斜面也做了还原，这个结构是实际插接时的导入结构，在做设备面板开孔的时候，开孔边缘要和这个导向斜面留出0.3mm左右的间隙，方便后期维修时徒手插拔接头，不用额外借助工具就能完成线束拆装。

　　很多刚做结构设计的工程师容易在接插件建模上走极端，要么把模型做的过于简略，连卡扣、定位柱的位置都没体现，导致后期开模或者3D打样的时候出现装配干涉；要么花大量时间去复刻端子内部的弹片、塑壳的每一处细小倒角，反而拖慢了整体设计进度。这个模型的尺度就拿捏的很合适，对于外壳设计、安装位排布、线束走线路径规划这些工作来说，所有需要校核的关键尺寸都有体现，多余的细节全部省略，不管是导入装配体做整体干涉检查，还是单独导出做工程图的安装位标注，都能直接用。

　　实际项目应用里，这类接插件经常会成排使用，比如工控板上的多路信号输出端子，这时候用这个模型做阵列排布的时候，还要注意相邻两个母接头之间的预留间隙，不能贴的太近，不然插拔其中一个接头的时候，手指会被旁边的接头挡住，操作空间不足。模型上的塑盒壁厚是按照实际产品的通用壁厚做的，在做外壳防护设计的时候，比如要给接头位置点胶做防潮处理，就可以根据这个壁厚估算点胶的空间余量，不用再去翻供应商的规格书核对基础外形尺寸，能省不少前期选型核对的时间。

　　另外这个模型的插接端面做的是平齐处理，和实际产品的端面公差保持一致，在做面板开孔的沉台设计时，可以直接以这个端面为基准做配合，保证接头和面板装配后外观平齐，不会出现一边凸一边凹的情况。对于做小型手持设备的结构设计来说，这个细节直接影响产品的外观质感，很多时候手板打样出来发现接头和面板缝隙不均，就是因为建模时没有把接头的端面基准做准，导致开孔位置出现偏移。
